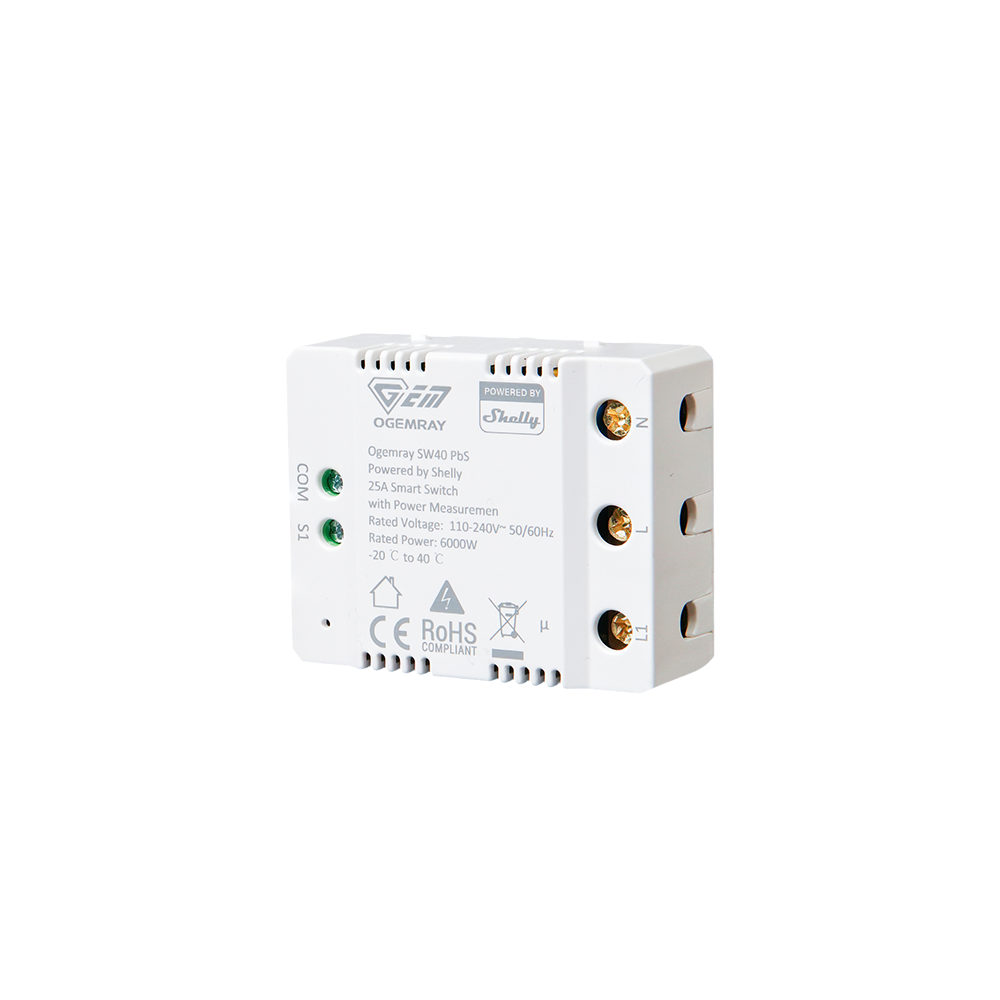

OGEMRAY SW40 PbS Smart Relay 25A Spínací modul s měřením spotřeby do 25 A a 6000 W, WiFi, Bluetooth, KNX

Modul nabízí jeden výstup do 25 A a 6000 W, tedy pro jednofázové spotřebiče s vyšším příkonem. K tomu měří napětí i proud. Vyrábí jej Ogemray a do ekosystému Shelly patří přes program Powered by Shelly.

Je to pro vás?

• Ano, pokud potřebujete chytře spínat velký jednofázový spotřebič, například bojler nebo přímotop.
• Ano, pokud u něj chcete zároveň vidět napětí i odebíraný proud.
• Ano, pokud stavíte na KNX. Modul podporuje KNXnet přes IP.
• Ano, pokud vám pomůže opakovač Wi-Fi a brána pro zařízení Bluetooth Low Energy v jednom kuse.
• Ne, pokud máte tenké vodiče. Svorky jsou na průřez 2,5 až 6 mm² a slabší vodič se v nich pořádně neupne.
• Ne, pokud spínáte třífázový spotřebič. Výstup je jednofázový.
• Ne, pokud potřebujete modul do instalační krabice. Tenhle se montuje na stěnu.

Hlavní vlastnosti

• jeden výstup do 25 A a 6000 W
• měření napětí i proudu
• jeden vstup S1 s volitelnou konfigurací
• ochrana proti přepětí se samočinným návratem
• ochrana proti přetížení
• velké svorky pro vodič 2,5 až 6 mm²
• Wi-Fi a Bluetooth 5.0
• funguje jako opakovač Wi-Fi a jako BLE gateway
• skriptování, MQTT, WebSocket, HTTPS, UDP a TLS s vlastními certifikáty
• podpora komunikace KNXnet přes IP
• v balení hmoždinky a držák na stěnu

Co produkt umí

Modul spíná jeden okruh a zároveň měří napětí a proud. Zabudovaný voltmetr i ampérmetr pro střídavý proud ukazují napětí i odběr, ne jen stav sepnuto a rozepnuto. Chrání se sám: při přepětí odpojí a po pominutí příčiny se vrátí zpět bez zásahu, a k tomu má ochranu proti překročení výkonu. Vstup S1 se dá nakonfigurovat podle potřeby a ovládá výstup L1.

Ovládání a komunikace

Kromě Wi-Fi v pásmu 2,4 GHz podporuje Bluetooth ve verzi 5.0. Sám přitom pomáhá síti dvěma způsoby: pracuje jako opakovač Wi-Fi a jako brána pro zařízení Bluetooth Low Energy. Firmware zvládne skriptování, webhooky, MQTT, WebSocket, HTTPS, UDP a šifrování TLS včetně vlastních certifikátů. Podporuje také komunikaci KNXnet přes IP a virtuální komponenty. K dispozici je dvacet plánů a dvacet webhooků po pěti adresách.

Instalace a použití

Modul měří 60 x 51,4 x 24 mm, váží 52 g a montuje se na stěnu, hmoždinky i držák jsou součástí balení. Rozdělení svorek najdete níže v samostatné tabulce.

Do svorek patří vodič o průřezu 2,5 až 6 mm² odizolovaný na 6 až 7 mm, utahovací moment je nejvýše 0,4 Nm. Napájení je 110 až 240 V AC při 50/60 Hz a vlastní spotřeba pod 1,2 W. Provozní teplota je -20 až 40 °C při vlhkosti 30 až 70 % RH.

Vybavení

Pod plastovým krytem sedí stejná elektronika, jakou znáte z modulů Shelly, a to je u výrobku jiné značky hlavní informace.

• Procesor ESP-Shelly-C38F s 8 MB paměti flash. Odtud pochází prostor na skripty a na virtuální komponenty.
• Wi-Fi podle 802.11 b/g/n v pásmu 2412 až 2472 MHz s vysílacím výkonem pod 20 dBm.
• Dosah Wi-Fi až 30 m uvnitř budovy a až 50 m ve volném prostoru, podle místních podmínek.
• Bluetooth 5.0 v pásmu 2402 až 2480 MHz s výkonem pod 4 dBm, dosah 10 m uvnitř a 30 m venku.
• Šifrování. Výrobce ho uvádí jako samostatnou vlastnost firmwaru, vedle TLS s vlastními certifikáty.
• Virtuální komponenty. V zařízení lze vytvořit prvky, které fyzicky neexistují, a pracovat s nimi v automatizacích.
• Kryt z plastu, rozměry 60 x 51,4 x 24 mm, hmotnost 52 g.
• Hmoždinky a držák na stěnu v balení. Modul nepotřebuje instalační krabici ani DIN lištu.
• Nadmořská výška do 2000 m podle údajů výrobce.

Co si ještě připravit

• Elektrikáře s příslušnou kvalifikací. Jde o pevnou instalaci na síťovém napětí a o proudy, u kterých se chyba neodpouští.
• Vodič s průřezem 2,5 až 6 mm² odizolovaný na 6 až 7 mm. Pokud je okruh hotový z tenčího vodiče, modul na něj nesedne.
• Šroubovák s momentem do 0,4 Nm. Výrobce to uvádí jako horní hranici, ne jako doporučení.
• Místo na stěně v suchém vnitřním prostoru, s teplotou -20 až 40 °C a vlhkostí 30 až 70 % RH. Hmoždinky a držák jsou v balení.
• Síť Wi-Fi v pásmu 2,4 GHz. Modul pracuje podle 802.11 b/g/n, tedy ne na 5 GHz.
• Štítek spínaného spotřebiče. Porovnejte jeho příkon s hranicí 25 A a 6000 W dřív, než se modul zapojí.

Kde najde využití

• bojler nebo zásobníkový ohřívač vody
• přímotop nebo elektrické topné těleso
• stroj v dílně s vyšším příkonem
• okruh, u kterého chcete znát spotřebu i ho ovládat
• instalace napojená na systém KNX přes IP

Důležité před nákupem

• Vyrábí jej Ogemray, ne Shelly. Do ekosystému patří přes program Powered by Shelly, dovozcem je Shelly Europe.
• Svorky jsou na vodič 2,5 až 6 mm². To je jiný rozsah než u běžných modulů Shelly, kde bývá 0,5 až 2,5 mm².
• Maximum je 25 A při 240 V, tedy 6000 W. Jde o jednofázový výstup.
• Modul se montuje na stěnu, hmoždinky i držák jsou v balení.
• Bluetooth je ve verzi 5.0.
• Provozní teplota je -20 až 40 °C a vlhkost 30 až 70 % RH.
• Měření slouží k přehledu o spotřebě, ne k fakturaci.
• Modul patří do suchých vnitřních prostor.
• Instalaci smí provést jen osoba s odpovídající elektrotechnickou kvalifikací.

Připojovací svorky

Svorky jsou čtyři a dvě z nich se dají snadno zaměnit. Rozdíl mezi L a L1 je rozdíl mezi přívodem a zátěží.

🔑 Průřez je tu důvodem, proč se modul nedá nasadit na jakýkoli okruh. Svorky začínají tam, kde běžné moduly Shelly končí. U tenkého vodiče zvažte jiný model, u silného je to naopak výhoda.

Časté dotazy

Utáhne bojler?
Na jednom výstupu je to 25 A a 6000 W. Porovnejte to se štítkem konkrétního spotřebiče.

Je to výrobek Shelly?
Vyrábí jej Ogemray a do ekosystému Shelly patří přes program Powered by Shelly. Dovozcem je Shelly Europe.

Jak silný vodič do něj patří?
Průřez 2,5 až 6 mm², odizolovaný na 6 až 7 mm.

Kam se montuje?
Na stěnu. Hmoždinky a držák jsou v balení.

Zvládne KNX?
Ano, podporuje komunikaci KNXnet přes IP.

Posílí mi Wi-Fi?
Ano, pracuje jako opakovač Wi-Fi a zároveň jako brána pro zařízení Bluetooth Low Energy.

Ogemray 25A nebo Shelly 1PM Gen4?

Oba moduly spínají jeden okruh a měří spotřebu. Liší se v tom, jak velký ten okruh smí být, a v tom, co umí navíc.

Ogemray 25A zvolte, když spínáte bojler, přímotop nebo jiný velký jednofázový spotřebič a okruh je veden silným vodičem. Shelly 1PM Gen4 zvolte u běžných okruhů do 16 A, u tenčích vodičů, při napájení ze stejnosměrného zdroje nebo když potřebujete Zigbee. Prázdná políčka v tabulce znamenají, že výrobce o té vlastnosti u daného modulu mlčí, ne že ji zařízení určitě nemá.
