SHELLY Pro 2 Spínací modul na DIN lištu 2kanálový s bezpotenciálovými kontakty, WiFi, Bluetooth, LAN

Dva okruhy, dva reléové výstupy a bezpotenciálové kontakty. Shelly Pro 2 je spínací modul do rozvaděče pro instalace, kde je potřeba spínat nezávisle na napájení modulu a mít jistotu drátové sítě. Šířka 19 mm na DIN liště.

Je to pro vás?

• Ano, pokud spínáte dva okruhy z rozvaděče a hodí se vám bezpotenciálový kontakt, například pro kotel nebo pohon brány s takovým ovládacím vstupem.
• Ano, pokud chcete modul připojit kabelem a nespoléhat se jen na Wi-Fi.
• Ne, pokud potřebujete znát spotřebu. Na to je Pro 2PM.
• Ne, pokud chcete stmívat. Stmívání řeší řada Pro Dimmer.

Hlavní vlastnosti

• dva reléové výstupy O1 a O2 s bezpotenciálovými kontakty
• maximální spínaný proud AC 16 A na kanál, celkem nejvýše 25 A
• maximální spínané napětí 240 V AC
• dva vstupy SW1 a SW2 pro vypínače nebo tlačítka
• Wi-Fi 802.11 b/g/n, Bluetooth 4.2 a Ethernet přes RJ45
• vestavěné teplotní čidlo a ochrana proti přehřátí

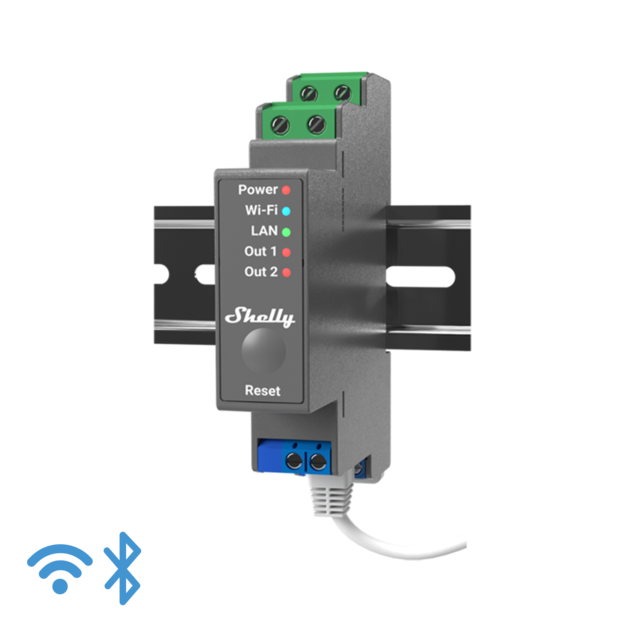

• šířka 19 mm na DIN lištu, hmotnost 76 g, šedé provedení
• skriptování, MQTT, dvacet plánů a dvacet webhooků

Co produkt umí

Spíná dva nezávislé okruhy a díky bezpotenciálovým kontaktům do nich nepouští vlastní napájecí napětí. To je rozdíl, který rozhoduje například u kotlů, bran a průmyslových vstupů, kde smí sepnout jen suchý kontakt. Modul má samostatné vstupy relé I1 a I2 a výstupy O1 a O2, takže si každý okruh přivedete zvlášť. Spotřebu neměří, má ale vestavěné teplotní čidlo a ochranu proti přehřátí.

Ovládání a komunikace

Modul podporuje Wi-Fi, Bluetooth a Ethernet. Pracovat dokáže samostatně v místní síti Wi-Fi nebo přes cloudové služby a k ovládání i nastavení má vestavěné webové rozhraní. Umí MQTT a skriptování, zvládne dvacet plánů a dvacet webhooků po pěti adresách. CoAP naopak nepodporuje. Nabízí integraci s Google, Alexou a Samsung SmartThings. Na čelní straně je jedno tlačítko, pět sekund podržení modul restartuje, deset sekund vrátí tovární nastavení.

Instalace a použití

Napájení je 110 až 240 V AC a modul potřebuje nulový vodič. Vlastní spotřeba je pod 3 W.

• zelené konektory, vodič 0,5 až 2,5 mm² odizolovaný na 6 až 7 mm
• modré konektory, vodič 0,5 až 1,5 mm² odizolovaný na 5 až 6 mm
• maximální utahovací moment 0,4 Nm
• kontrolky na čele ukazují napájení, stav Wi-Fi a připojení LAN
• sepnutí každého z obou výstupů má vlastní kontrolku
• kabel LAN připojujte i odpojujte jen při vypnutém napájení

Vybavení

Šedá krabička na DIN lištu široká 19 mm, vysoká 94 mm, hluboká 69 mm a těžká 76 g. Dva okruhy má oddělené od sebe i od napájení, takže každý si přivedete samostatně.

• Dva reléové výstupy O1 a O2 s vlastními vstupy I1 a I2. Kontakty jsou bezpotenciálové, modul do spínaného okruhu nepouští vlastní napájecí napětí.
• Dva ovládací vstupy SW1 a SW2 pro vypínače nebo tlačítka.
• Zelené konektory pro vodič 0,5 až 2,5 mm² s odizolováním 6 až 7 mm a modré pro 0,5 až 1,5 mm² s odizolováním 5 až 6 mm, moment nejvýše 0,4 Nm.
• Konektor RJ45. V rozváděči je drátová síť jistější než Wi-Fi a modul má obě možnosti.
• Rozhraní pro přídavný modul vlastním sériovým protokolem Shelly. ⛔ Při zapnutém napájení je na něm vysoké napětí.
• Vnitřní čidlo teploty a ochrana proti přehřátí. Jiné ochrany výrobce u tohoto modelu neuvádí.
• Jedno tlačítko. Pět sekund podržení modul restartuje, deset sekund vrátí tovární nastavení.
• Pět kontrolek, tedy napájení, stav sítě, LAN a zvlášť stav obou výstupů.

Co si ještě připravit

• Místo 19 mm na DIN liště. Jeden běžný modul stačí, i když jsou okruhy dva.
• Nulový vodič. Výrobce uvádí, že modul bez něj nepracuje. Napájení jde na svorky L a N, spínané okruhy na něj vázané nejsou.
• Přívod 110 až 240 V AC. Vlastní spotřeba je pod 3 W.
• Rozdělenou zátěž. Na jeden kanál je nejvýše 16 A, oba kanály dohromady ale nejvýše 25 A. To je jiné číslo než dvojnásobek a při dimenzování rozhoduje.
• Člen RC u indukční zátěže. Výrobce indukční zátěž povoluje jen s členem RC, tedy u transformátorů, ventilátorů, ledniček a klimatizací.
• Vodiče ve dvou průřezech. Zelené konektory 0,5 až 2,5 mm² odizolované na 6 až 7 mm, modré 0,5 až 1,5 mm² odizolované na 5 až 6 mm, moment 0,4 Nm.
• Kabel LAN nebo Wi-Fi 2,4 GHz. Kabel se zapojuje a odpojuje jen při vypnutém napájení a jeho konektor nesmí být v místech dotyku kovový.
• Elektrikáře. Zapojení v rozváděči patří odborníkovi s kvalifikací podle národních předpisů.
• Vnitřní prostředí. Provozní teplota je -20 až 40 °C, vlhkost 30 až 70 % RH a nadmořská výška do 2000 m.
• Vědomí, že tento model neměří. Spotřebu ukazuje až verze Pro 2PM.

Kde najde využití

• spínání kotle nebo tepelného čerpadla přes bezpotenciálový vstup
• ovládání pohonu brány nebo vrat z rozvaděče
• dva samostatné světelné okruhy v domě
• technologie v provozovně, kde je požadovaná drátová síť
• instalace, kde má zůstat na stěně běžný vypínač

Důležité před nákupem

• Modul neměří spotřebu. Pokud ji potřebujete, je na to Shelly Pro 2PM.
• Proudy platí ve dvou úrovních. Na jeden kanál 16 A, ale v součtu obou kanálů nejvýše 25 A.
• Bez nulového vodiče modul nepracuje.
• Indukční zátěž zapojujte výhradně s RC členem. Týká se to napájecích zdrojů LED, transformátorů, ventilátorů, chladniček a klimatizací.
• Jedinou bezpečnostní funkcí modulu je ochrana proti přehřátí.
• Stejnosměrné napětí modul nespíná. Výrobce uvádí maximální spínané napětí i proud ve stejnosměrném režimu jako neuvedené, ovládací smyčky kotlů a bran na 12 nebo 24 V DC přes něj tedy neveďte.
• Modul podporuje komunikaci KNXnet po IP, což ocení integrátor s existující sběrnicí KNX.
• Existují revize v.0 a v.1, platné jsou parametry aktuální verze v.1.
• Provozní teplota je -20 až 40 °C, relativní vlhkost 30 až 70 %, maximální nadmořská výška 2000 m.

Připojovací svorky

Označení svorek a jejich význam jsou z legendy výrobce. Poslední sloupec je naše vysvětlení.

Časté dotazy

Co znamená bezpotenciálový kontakt?
Výstup je jen sepnutý nebo rozepnutý spínač bez vlastního napětí. Napětí do okruhu si přivedete sami na vstupy I1 a I2.

Můžu na oba kanály dát 16 A najednou?
Ne. Na kanál je to 16 A, ale součet obou nesmí přesáhnout 25 A.

Měří spotřebu?
Neměří. Tuhle funkci má Shelly Pro 2PM.

Funguje bez internetu?
Ano. V místní síti pracuje samostatně a má vestavěné webové rozhraní.

Zvládne spínat motor nebo klimatizaci?
Ano, ale jedině s RC členem.

Jakou zátěž smí spínat

Výrobce jmenuje tři druhy zátěže a u jednoho z nich klade podmínku. Seznam je od výrobce, poslední sloupec je naše vysvětlení.
