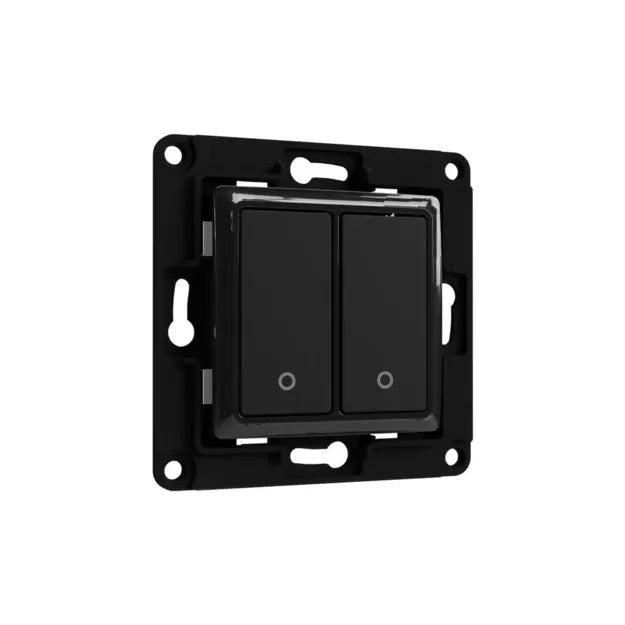

SHELLY Wall Switch 2 Nástěnný vypínač dvoutlačítkový pro relé Shelly se třemi držáky, černá
Relé Shelly umí spínat samo, ale někdo ho musí ovládat i ze stěny. Wall Switch 2 je dvoutlačítkový vypínač, který se k relé připojí a dá vám zpátky obyčejné tlačítko na obvyklém místě. Černé provedení, dvě tlačítka pro ovládání připojeného zařízení Shelly.
Je to pro vás?
- Ano, pokud máte nebo chystáte relé Shelly a potřebujete k němu nástěnné ovládání pro dva okruhy.
- Ne, pokud hledáte vypínač, který sám spíná síťové napětí.
- Pozor na princip. Tento prvek pracuje s malým napětím a bez relé nic nesepne.
Hlavní vlastnosti
- dvě tlačítka pro dva ovládané okruhy
- tři nasazovací držáky v balení, každý pro jinou řadu Shelly
- rozměry 70 x 70 x 12 mm bez držáku
- maximální spínané napětí 12 V DC nebo 18 V AC
- maximální spínaný proud 50 mA
- plastové provedení, pracovní teplota -20 až 70 °C
- černé provedení, řada je k dispozici v bílé i černé
Co produkt umí
Síťové napětí nespíná. Je to ovládací prvek, který posílá povel relé Shelly, a to teprve sepne obvod. Právě proto jsou jeho elektrické hodnoty tak nízké, 12 V DC nebo 18 V AC a padesát miliampérů. Přes tlačítka na stěně tak ovládáte světla nebo zásuvky úplně stejně jako dřív, jen o rozhodnutí se stará relé. Jaké funkce navíc dostanete, závisí na tom, které zařízení Shelly je za vypínačem.
Ovládání a komunikace
Vypínač nemá vlastní rádiové rozhraní ani napájení, je to jen spínací kontakt. Logiku i připojení do sítě obstarává relé Shelly, ke kterému je připojený. Balení obsahuje tři držáky a právě ty rozhodují, s jakým zařízením vypínač spolupracuje.
- držák 1 pro Shelly 2.5
- držák 2 pro všechna zařízení Shelly Plus
- držák 2 také pro Shelly 1 Gen3, 1PM Gen3, 2PM Gen3, i4 Gen3, Dimmer Gen3 a DALI Dimmer Gen3
- držák 2 také pro Shelly 1 Gen4 a 1PM Gen4
- držák 3 pro Shelly 1L a Shelly Dimmer 2
Vybavení
- Dvě tlačítka na jedné desce s rozměrem 70 x 70 x 12 mm bez držáku
- Tři nasazovací držáky v balení, v barvě vypínače
- Držák 1 pro Shelly 2.5
- Držák 2 pro všechna zařízení Shelly Plus, pro vyjmenovaná zařízení řady Gen3 a pro Shelly 1 Gen4 i 1PM Gen4
- Držák 3 pro Shelly 1L a Shelly Dimmer 2
- Plastové tělo v černém provedení
Uvnitř není elektronika. Jsou to dva spínací kontakty, které dávají povel modulu Shelly v krabici za nimi.
Instalace a použití
Vypínač se nasadí na příslušný držák a ten se spojí se zařízením Shelly v instalační krabici. Rámečky Wall Frame i relé se prodávají zvlášť.
Co si ještě připravit
- Modul Shelly do instalační krabice. Vypínač sám nespíná nic, povel musí přijmout modul za ním.
- Vědět, který modul za vypínačem bude. Podle toho se nasadí jeden ze tří přiložených držáků. První sedne na Shelly 2.5, druhý na řadu Plus a na vyjmenovaná zařízení řady Gen3 a Gen4, třetí na Shelly 1L a Dimmer 2.
- Modul se dvěma vstupy, pokud mají obě tlačítka ovládat samostatné okruhy.
- Krycí rámeček Shelly Wall Frame. V balení není a objednává se zvlášť.
- Ovládací obvod do 12 V stejnosměrných nebo 18 V střídavých při proudu do 50 mA. Na síťové napětí vypínač určený není.
- Suché místo s teplotou -20 až 70 °C a vlhkostí do 85 procent.
Kde najde využití
- rekonstrukce, kde má na stěně zůstat klasický vypínač a chytré je až relé
- místnost se dvěma okruhy, například stropní světlo a lampa
- bytové domy a hotely, kde uživatelé očekávají běžné tlačítko
- kanceláře s ovládáním osvětlení ze dveří
- doplnění ručního ovládání k instalaci, která zatím jede jen z aplikace
Důležité před nákupem
- Rámeček Wall Frame ani relé nejsou součástí balení.
- Držák 1 je u dvojtlačítkové verze určený pro Shelly 2.5. U jednotlačítkové verze má stejně označený držák jiný seznam zařízení, seznam zařízení u držáku 1 se tedy mezi oběma verzemi liší.
- Jde o prvek pro malé napětí. Maximální spínané napětí je 12 V DC nebo 18 V AC a proud 50 mA, na síťové napětí se připojit nesmí.
- Bez relé Shelly vypínač nic neovládá, sám o sobě je to jen tlačítko.
- Provozní teplota je -20 až 70 °C a vlhkost do 85 %.
Který držák na které zařízení
| Držák | Pro která zařízení | Poznámka |
|---|---|---|
| držák 1 | Shelly 2.5 | u jednotlačítkové verze je na tomto místě Shelly 1 a 1PM |
| držák 2 | všechna zařízení Shelly Plus, dále Shelly 1, 1PM, 2PM, i4, Dimmer a DALI Dimmer řady Gen3, a Shelly 1 Gen4 i 1PM Gen4 | pokrývá nejvíc modelů |
| držák 3 | Shelly 1L a Shelly Dimmer 2 | stejný jako u jednotlačítkové verze |
Všechny tři jsou v balení. Nasadí se ten, který odpovídá modulu v krabici.
Parametry a použití
| Parametr | Hodnota | Co z toho plyne |
|---|---|---|
| počet tlačítek | dvě | jednotlačítková a čtyřtlačítková verze jsou samostatné položky |
| rozměr vypínače | 70x70x12 mm bez držáku | hloubka sestavy závisí na modulu v krabici |
| maximální spínané napětí | 12 V stejnosměrných nebo 18 V střídavých | síťové napětí se přes vypínač nespíná |
| maximální spínaný proud | 50 mA | hodnota ovládacího obvodu, ne zátěže |
| materiál a barva | plast, černý | řada je i v bílém provedení |
| prostředí | -20 až 70 °C, vlhkost do 85 procent | v úvahu přicházejí i nevytápěné místnosti |
| elektronika | žádná | bez rádia a bez napájení, jsou to spínací kontakty |
Časté dotazy
Je rámeček součástí balení?
Není. Rámeček Wall Frame se objednává zvlášť.
Ke kterému relé se hodí?
Rozhoduje držák. Pro Shelly 2.5 je držák 1, pro všechna zařízení Shelly Plus a pro vyjmenované modely Gen3 a Gen4 držák 2, pro Shelly 1L a Dimmer 2 držák 3. Všechny tři jsou v balení.
Spíná přímo 230 V?
Nespíná. Maximum je 12 V DC nebo 18 V AC při 50 mA. Silovou část obstarává relé.
Je v balení i relé?
Není, relé se objednává zvlášť, stejně jako rámeček.
Existuje bílá verze?
Ano, řada je v bílé i černé. Bílé provedení je samostatné zboží.
Produktové soubory ke stažení.
| barva | cerna |
| Hmotnost | 0.06 kg |
| Rozměry | 70x70x12 mm |
