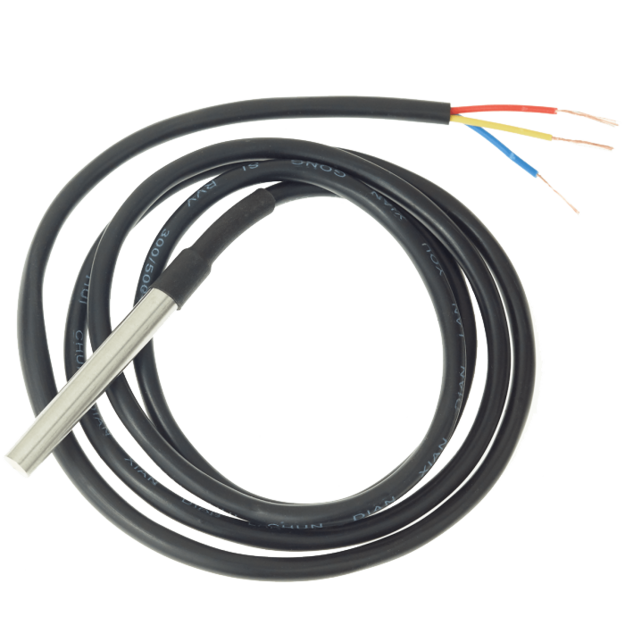

SHELLY DS18B20 Teplotní sonda v nerezovém pouzdře pro Shelly Add-on, kabel 3 m s volnými vodiči

Modul Shelly Add-on zůstává v instalační krabici u relé, jenže měřit teplotu je potřeba jinde. Tahle sonda DS18B20 má třímetrový kabel, takže se dostane dál než metrová verze. Čidlo je uzavřené v nerezovém pouzdře a kabel končí třemi volnými vodiči, které se zapojí do svorek modulu.

Je to pro vás?

• Ano, pokud máte modul Shelly Add-on a měřicí místo je od něj dál než metr.
• Ne, pokud čekáte sondu s konektorem, kterou stačí zasunout. Tahle má holé vodiče a zapojuje se do svorek. Sonda s konektorem jack 3,5 mm je samostatný výrobek s jiným objednacím číslem.

Hlavní vlastnosti

• digitální teplotní čidlo DS18B20
• kabel 3,0 m
• zakončení třemi volnými vodiči: GND, Data a VDD
• čidlo v nerezovém pouzdře
• určeno pro modul Shelly Add-on
• na Shelly Plus Add-on až pět čidel DS18B20 po sběrnici 1-Wire

Co produkt umí

Sonda snímá teplotu a předává ji modulu Shelly Add-on, ten ji doručí zařízení Shelly a dál do automatizace. Jde o digitální čidlo, hodnota tedy neputuje jako analogové napětí, ale jako číslo. Modul Shelly Plus Add-on má rozhraní 1-Wire a podporuje až pět čidel DS18B20, takže na jednom modulu může být několik měřicích míst současně.

Ovládání a komunikace

Sonda nemá vlastní rádio, tlačítko ani napájení a sama o sobě není teploměrem. Naměřenou hodnotu předává po sběrnici 1-Wire modulu, veškeré odesílání dat a integrace do aplikace nebo do domácí automatizace už závisí na zařízení Shelly, ke kterému je modul připojený. Pro připojení více sond najednou slouží rozbočovač Splitter 1 to 5.

Instalace a použití

Postup zapojení modulu a jeho svorkovnice najdete v dokumentaci k modulu.

• vodiče sondy se zapojují do svorek modulu Shelly Add-on
• vodiče jsou označené GND, Data a VDD
• kabel má tři metry
• jestli délka na vaši trasu stačí, ověřte podle skutečného vedení, ne podle vzdušné čáry

Vybavení

• Třímetrový kabel. To je celý důvod, proč tato verze existuje. Modul zůstane v krabici a sonda se dostane k bojleru, do rozvodu nebo ven skrz stěnu.
• Nerezové pouzdro sondy s délkou 50 mm a průměrem 6 mm. Kovová špička se dá zasunout do jímky, do izolace potrubí nebo pod obklad.
• Černý plášť kabelu. Na tmavé stěně, v technické místnosti i podél potrubí je nenápadný.
• Konektor 3,5 mm jack. Zapojuje se bez šroubování do rozhraní 1-Wire.
• Sběrnice 1-Wire pro více sond najednou. Jeden Shelly Plus Add-on zvládne podle výrobce až pět kusů DS18B20, dá se tedy měřit na více místech jedním modulem.
• Digitální přenos hodnoty. Teplota přichází jako číslo, delší kabel tedy neznamená přepočet ani kalibraci.

Co si ještě připravit

• ⛔ Shelly Plus Add-on. Sonda sama o sobě neměří a k Wi-Fi se nepřipojuje. Bez rozhraní je to kus kabelu s nerezovou špičkou.
• Zařízení Shelly, které Add-on přijme. Seznam je v tabulce níže a není to celý sortiment značky.
• Trasu pro kabel. Tři metry je třeba někudy vést. Podél potrubí, v liště nebo skrz prostup, a tak, aby se kabel nedostal k ostré hraně.
• Jímku nebo úchyt na potrubí. Volně visící sonda měří vzduch kolem, ne médium v potrubí. U delšího kabelu je to ještě důležitější, protože sonda bývá na místě, kam není vidět.
• Rozmyšlené měřicí místo. Bojler shora a zdola ukáže dvě různá čísla a obě jsou správná.

Kde najde využití

• měření teploty v jiné části místnosti, než kde je relé
• instalace, kde modul zůstává v rozvodnici a čidlo patří jinam
• topné okruhy sledované z jednoho modulu
• více měřicích bodů připojených na jeden Shelly Plus Add-on
• náhrada kratší sondy tam, kde metr kabelu nestačil

Důležité před nákupem

• Sonda je určená pro modul Shelly Add-on, podporu má u modulu Shelly Plus Add-on. Pro jiná zařízení určená není.
• Kabel končí volnými vodiči, ne konektorem. Verze s konektorem jack 3,5 mm je samostatný výrobek s vlastním EAN.
• Ponoření sondy nedoporučujeme.
• Modul Shelly Add-on je samostatný výrobek s vlastním objednacím číslem a kupuje se zvlášť.

Do čeho se sonda zapojuje

Sonda je snímač na sběrnici 1-Wire, ne samostatné zařízení. Cesta do aplikace vede přes Shelly Plus Add-on a přes modul, do kterého je Add-on zapojený.

⛔ Modul, který v tomto seznamu není, sondu nepřečte. DS18B20 se tedy nedá připojit k jakémukoli zařízení Shelly.

Časté dotazy

Má sonda konektor?
Nemá. Kabel je zakončený třemi volnými vodiči GND, Data a VDD. Provedení s konektorem jack 3,5 mm se prodává pod jiným objednacím číslem.

Kolik sond zvládne jeden modul?
Shelly Plus Add-on podporuje až pět čidel DS18B20 po sběrnici 1-Wire.

Můžu ji dát do vody?
Nedoporučujeme ji ponořovat.

Tři metry, nebo jeden?

Obě verze jsou tatáž sonda a liší se jedinou věcí, délkou kabelu. Rozhoduje tedy vzdálenost mezi modulem a místem, kde se má opravdu měřit.

⚠️ Pro pořádek. Stránka výrobce k této sondě popisuje variantu s metrovým kabelem. Údaj o třech metrech je z označení produktu, ne z tabulky výrobce, a stejně tak měřicí rozsah ani přesnost výrobce neuvádí. Čísla, která kolují po internetu, patří samotnému čipu, ne této hotové sondě.
