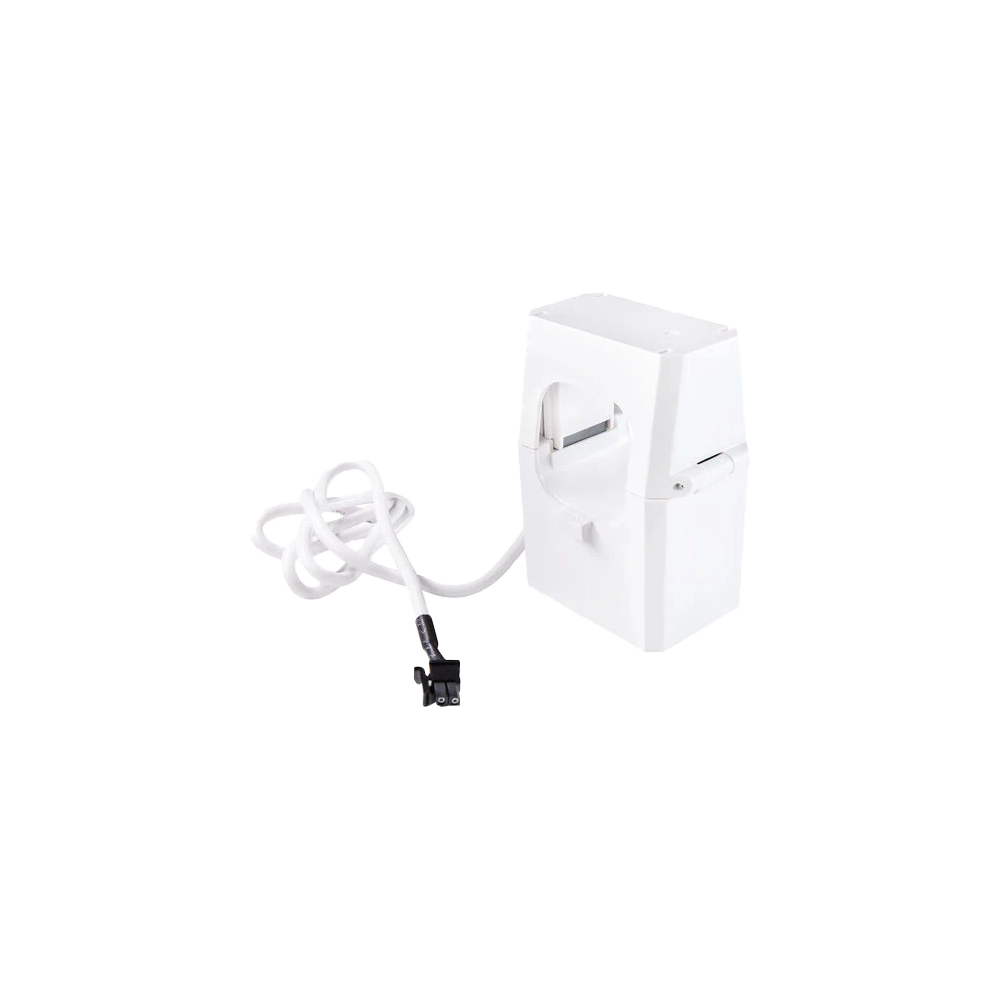

SHELLY CT 400A Dělený proudový transformátor 400 A pro Shelly Pro 3EM-400 s otvorem 35 mm, bílá

Na proud v řádu stovek ampérů se nasazuje dělený transformátor, který obepne vodič a proud převede v poměru 3000 ku 1 na hodnotu, se kterou už umí pracovat měřič. Shelly CT 400A je právě takový kus a nese označení CT315.

Je to pro vás?

• Ano, pokud máte měřič Shelly Pro 3EM-400 a osazujete proudové transformátory.
• Ano, pokud měříte okruh, kde jmenovitý proud dosahuje stovek ampérů.
• Ano, pokud nechcete rozpojovat obvod. Jádro je dělené a nasazuje se kolem vodiče.
• Ano, pokud doplňujete další vstup měřiče. Pro 3EM-400 jich má čtyři.
• Ne, pokud máte jiný měřič. Kompatibilitu si ověřte před nákupem.
• Ne, pokud je váš vodič silnější než 35 mm. Otvorem neprojde.
• Ne, pokud má váš měřič jiný konektor než dvoupinový MX3.0-2x1Y.

Hlavní vlastnosti

• jmenovitý primární proud 400 A
• převodní poměr 3000 ku 1
• otvor o průměru 35 mm pro vodič
• dělené jádro z feritu, nasazuje se bez rozpojení obvodu
• uchycení nacvaknutím, bez šroubů
• rozměry 84 x 54 x 48 mm bez kabelu, hmotnost 290 g i s kabelem
• kabel 650 mm zakončený dvoupinovým konektorem MX3.0-2x1Y
• elektrická pevnost 3000 V AC po dobu 60 sekund

Co produkt umí

Převádí velký primární proud na malý sekundární v pevném poměru 3000 ku 1. Sám nic nevyhodnocuje, jádro je feritové. Naměřenou hodnotu zpracuje až měřič Pro 3EM-400, ke kterému je transformátor určený.

Ovládání a komunikace

Transformátor je pasivní díl bez elektroniky a bez napájení. Nic se v něm nenastavuje a do sítě sám nic neposílá. Měřicí signál vede kabelem s dvoupinovým konektorem MX3.0-2x1Y do měřiče Shelly Pro 3EM-400 a teprve ten hodnoty vyhodnotí a pošle dál. Nastavení i komunikace tedy zůstávají na měřiči.

Instalace a použití

Jádro se rozevře, nasadí kolem měřeného vodiče a zacvakne. Upevnění je nacvakávací, bez šroubů. Konektor na konci kabelu se zapojí do vstupu měřiče. Při montáži rozhodují tyto údaje:

• otvor pro vodič o průměru 35 mm
• kabel dlouhý 650 mm zakončený konektorem MX3.0-2x1Y
• tělo 84 x 54 x 48 mm bez kabelu, hmotnost 290 g i s ním
• provozní rozsah -10 až 50 °C při vlhkosti 0 až 80 % RH

Instalaci v rozvaděči svěřte osobě s elektrotechnickou kvalifikací.

Vybavení

Je to kus bez displeje, bez tlačítka a bez napájení. Rozhoduje jeho mechanika a to, jak je zakončený kabel.

• Dělené feritové jádro. Rozevře se a nasadí na již zapojený vodič, obvod se kvůli němu nerozpojuje.
• Uchycení zacvaknutím. Bez šroubů, i v obsazeném rozváděči jej nasadíte jednou rukou.
• Převodní poměr 3000 ku 1. Ze 400 A primárních zůstane hodnota, se kterou už měřič umí pracovat.
• Otvor 35 mm. Projde jím i vodič hlavního přívodu, na který menší kleště nestačí.
• Kabel 650 mm s konektorem MX3.0-2x1Y. Dvoupinový, sedne přímo do vstupu měřiče.
• Elektrická pevnost 3000 V střídavých po 60 sekund. Izolace mezi měřeným vedením a měřicí stranou.

Co si ještě připravit

• Měřič Shelly Pro 3EM-400. Transformátor sám neměří a u jiného měřiče je třeba kompatibilitu ověřit předem.
• Tolik kusů, kolik vstupů osazujete. Pro 3EM-400 má čtyři vstupy, tři pro fáze a jeden pro nulový vodič.
• Změřený vnější rozměr vodiče. Otvor má 35 mm, silnější vodič jím neprojde.
• Trasu do 650 mm od měřiče. Kabel je pevně zakončený konektorem a neprodlužuje se.
• Místo pro tělo 84 x 54 x 48 mm. S hmotností 290 g je to už kus, který si v rozváděči místo vyžádá.
• Odpojené vedení a elektrotechnickou kvalifikaci. U proudů ve stovkách ampérů to platí dvojnásob.

Kde najde využití

• osazení jednoho vstupu měřiče Shelly Pro 3EM-400
• doplnění dalších vstupů téhož měřiče, který má čtyři vstupy
• okruhy, kde jmenovitý proud dosahuje stovek ampérů
• náhrada transformátoru u sestavy s Pro 3EM-400

Důležité před nákupem

• Je určený pro měřič Shelly Pro 3EM-400. U jiných měřičů si kompatibilitu ověřte před nákupem.
• Jeden kus obslouží jeden vstup měřiče. Pro 3EM-400 má čtyři vstupy, tři pro fáze a jeden pro nulový vodič.
• Otvor má průměr 35 mm. Před nákupem si ověřte vnější rozměr vodiče, který jím má projít.
• Provozní rozsah je -10 až 50 °C při vlhkosti 0 až 80 % RH.
• Konektor je dvoupinový typ MX3.0-2x1Y. Do vstupů s jiným konektorem se nezapojí.

Rozměry a rozsah

Šest čísel, která rozhodnou, jestli transformátor na vaši instalaci sedne.

Transformátor se nasazuje na jeden vodič, ne na celý kabel. Označení výrobku je CT315.

Časté dotazy

Ke kterému měřiči patří?
Je to proudový transformátor pro měřič Shelly Pro 3EM-400.

Kolik kusů potřebuju?
Jeden na každý osazený vstup měřiče. Pro 3EM-400 jich má čtyři.

Jak velký je otvor?
Průměr otvoru je 35 mm.

Musím kvůli němu rozpojit vodič?
Ne. Jádro je dělené a nasazuje se kolem vodiče.

Jak dlouhý má kabel?
Kabel měří 650 mm.

400 A nebo 120 A?

Obě kleště mají stejný převodní poměr i stejný konektor. Rozhoduje tloušťka vodiče a velikost proudu.

Konektor je u obou stejný, ale měřič rozhoduje. Ověřte si název měřiče a EAN na obalu, ne tvar konektoru.
