SHELLY 2PM Gen4 Spínací modul s měřením spotřeby, 2kanálový, WiFi, Bluetooth, Zigbee, Matter

Dva okruhy, dvě měření a v případě potřeby jedna roleta. Shelly 2PM Gen4 se vejde do instalační krabice, spíná dva výstupy s měřením spotřeby a v režimu rolety hlídá i překážku. Vedle Wi-Fi zvládá Zigbee a Matter.

Je to pro vás?

• Ano, pokud spínáte dva okruhy a chcete u obou vidět spotřebu.
• Ano, pokud potřebujete ovládat roletu nebo žaluzii.
• Ano, pokud chcete mít volbu mezi Matterem a Zigbee.
• Ne, pokud potřebujete na jeden kanál víc než 10 A nebo dohromady víc než 16 A.

Hlavní vlastnosti

• dva reléové výstupy s měřením spotřeby
• maximální spínaný proud 10 A na kanál a 16 A dohromady
• maximální spínané napětí 240 V AC nebo 30 V DC
• napájení 110 až 240 V~ nebo 24 V DC s tolerancí 10 %
• Wi-Fi 802.11 b/g/n/ax, Bluetooth 5.0, Zigbee a Matter
• režim rolety s detekcí překážky a bezpečnostním vypínačem
• rozhraní pro Shelly Add-on
• rozměry 37 x 42 x 16 mm s tolerancí 0,5 mm, hmotnost 30 g

Co produkt umí

Spíná dva nezávislé okruhy a u obou měří napětí i proud. V režimu rolety z nich udělá dvojici pro pohyb nahoru a dolů a přidá detekci překážky i bezpečnostní vypínač. Uvnitř je teplotní čidlo a ochrana proti přehřátí, přepětí, nadproudu a překročení výkonu. Špičkový proud může krátkodobě dosáhnout 18 A v součtu.

Ovládání a komunikace

Modul pracuje samostatně v místní síti Wi-Fi i přes cloud a má vestavěné webové rozhraní. Na těle je jedno ovládací tlačítko.

• podržení na 5 sekund zapne přístupový bod a Bluetooth
• podržení na 10 sekund provede tovární reset
• pětinásobný stisk přepne modul z Matteru, který je výchozí, do profilu Zigbee a na tři minuty otevře párování
• trojnásobný stisk otevře párování Zigbee znovu na další tři minuty
• Wi-Fi má dosah až 30 m uvnitř a 50 m venku, Zigbee až 100 m uvnitř a 300 m venku
• dvacet plánů, dvacet webhooků po pěti adresách, skriptování a MQTT

Instalace a použití

Modul se vkládá do instalační krabice. Zapojení patří do rukou osobě s elektrotechnickou kvalifikací.

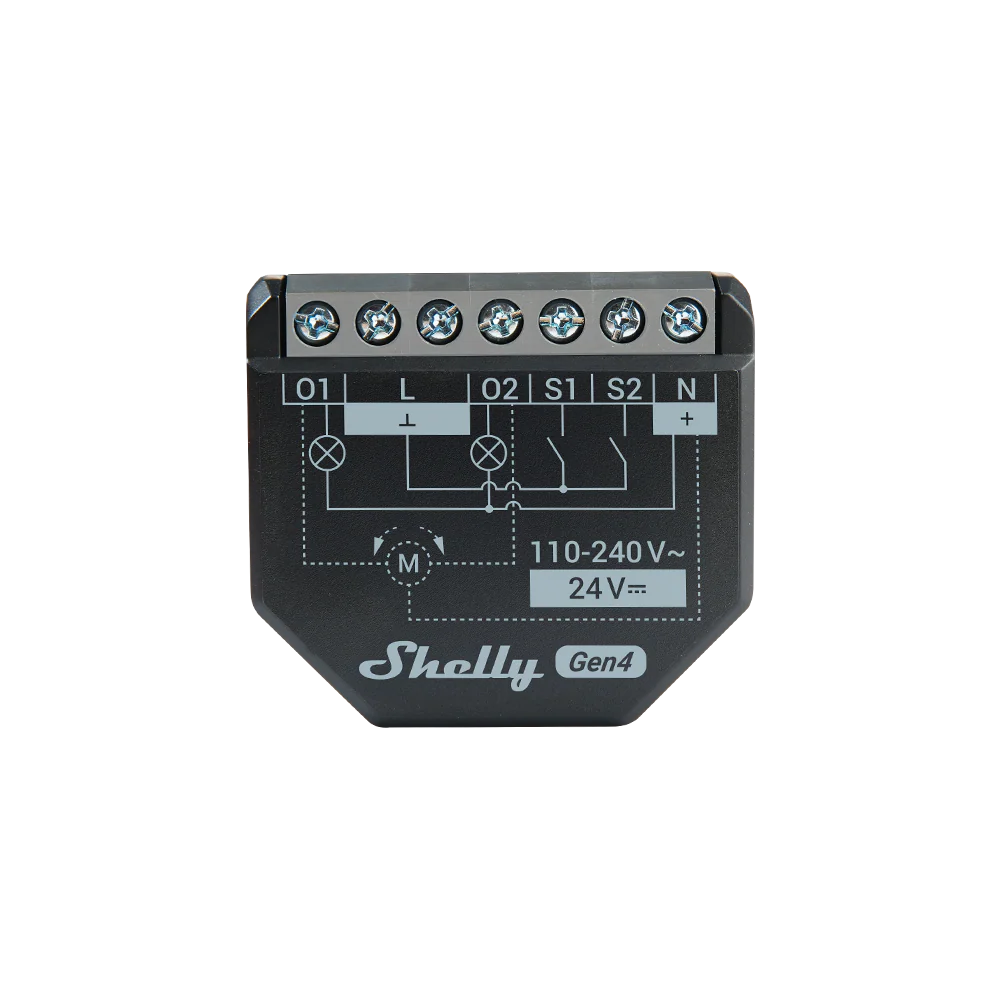

• tři napájecí svorky, jedna N a dvě L
• dva vstupy S1 a S2 pro vypínače nebo tlačítka
• vodič o průřezu 0,5 až 4 mm², plný, lanko i s dutinkou
• odizolování 6 až 7 mm, utahovací moment nejvýše 0,4 Nm
• vnější jištění s charakteristikou B nebo C, jmenovitým proudem nejvýše 16 A, vypínací schopností alespoň 6 kA a třídou omezení energie 3
• na rozhraní pro Add-on je při zapnutém napájení vysoké napětí

Co si ještě připravit

• Rozhodnutí mezi Matterem a Zigbee. Modul běží vždy v jednom profilu. Předvolený je Matter, pětinásobný stisk tlačítka přepne do Zigbee a otevře párování na tři minuty.
• RC odrušovací člen ke každé induktivní zátěži. Napájecí zdroje LED, transformátory, ventilátory, chladničky, klimatizace, pračky a sušičky jsou podporované jedině s ním.
• Jistič před modulem s charakteristikou B nebo C na nejvýše 16 A, vypínací schopností nejméně 6 kA a třídou omezení energie 3.
• Nulový vodič v krabici u střídavého napájení. U stejnosměrného stačí svorky pro 24 V.
• Při ovládání rolety koncové spínače pohonu nebo pohon, který je má v sobě. Detekce překážky je nenahrazuje.

Kde najde využití

• dva světelné okruhy v jedné krabici
• roleta nebo žaluzie s detekcí překážky
• zásuvkový okruh a světlo s odděleným měřením
• spínání stejnosměrné zátěže do 30 V a 10 A
• instalace, která přechází na Matter nebo na Zigbee
• napájení 24 V DC tam, kde není síťové napětí

Důležité před nákupem

• Na jeden kanál je maximum 10 A, dohromady 16 A. Špička může krátkodobě dosáhnout 18 A.
• Indukční zátěž připojujte jedině s RC členem. Týká se to LED driverů, transformátorů, ventilátorů, chladniček, klimatizací, praček i sušiček.
• Stejnosměrné spínání je do 30 V a 10 A.
• Detekce překážky a bezpečnostní vypínač fungují v režimu rolety.
• Výchozí profil je Matter. Zigbee se zapíná pětinásobným stiskem tlačítka.

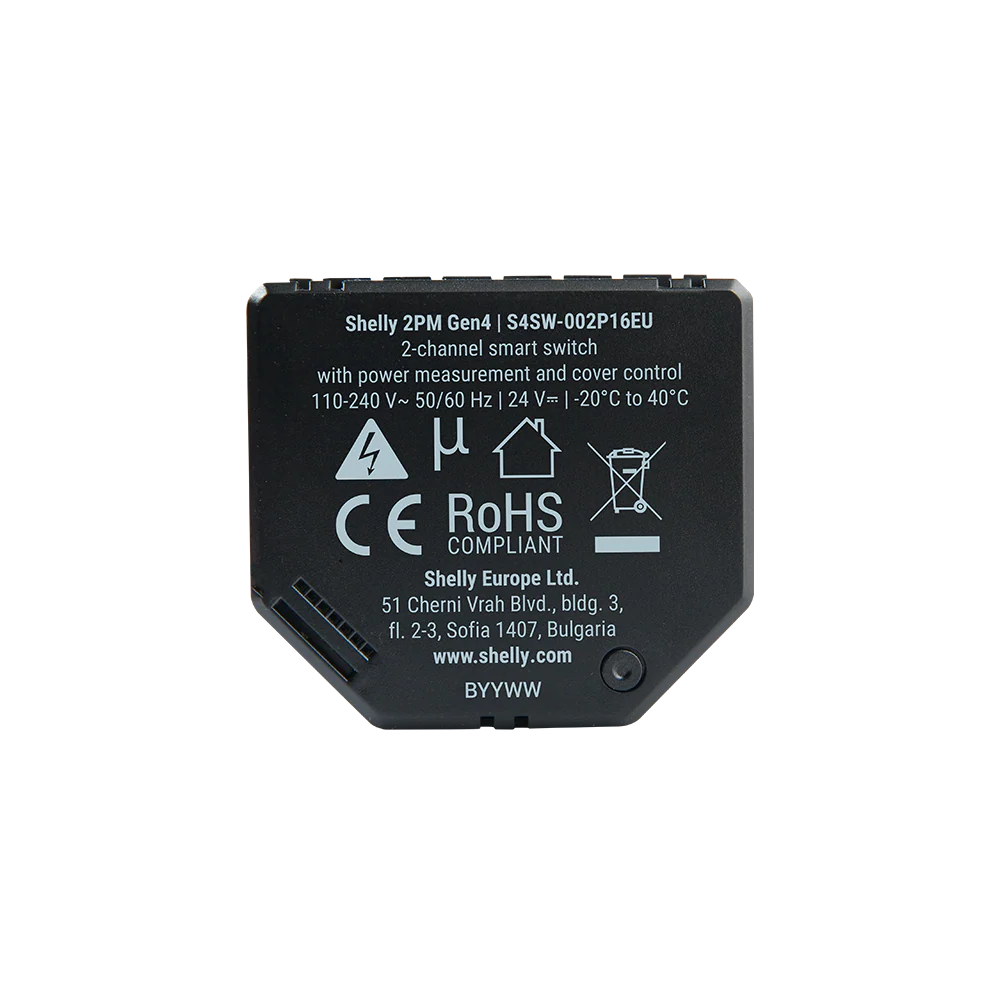

• Model je S4SW-002P16EU. Údaje uváděné u generace 3 a u verze 2PM Gen4 ANZ pro tento model neplatí.

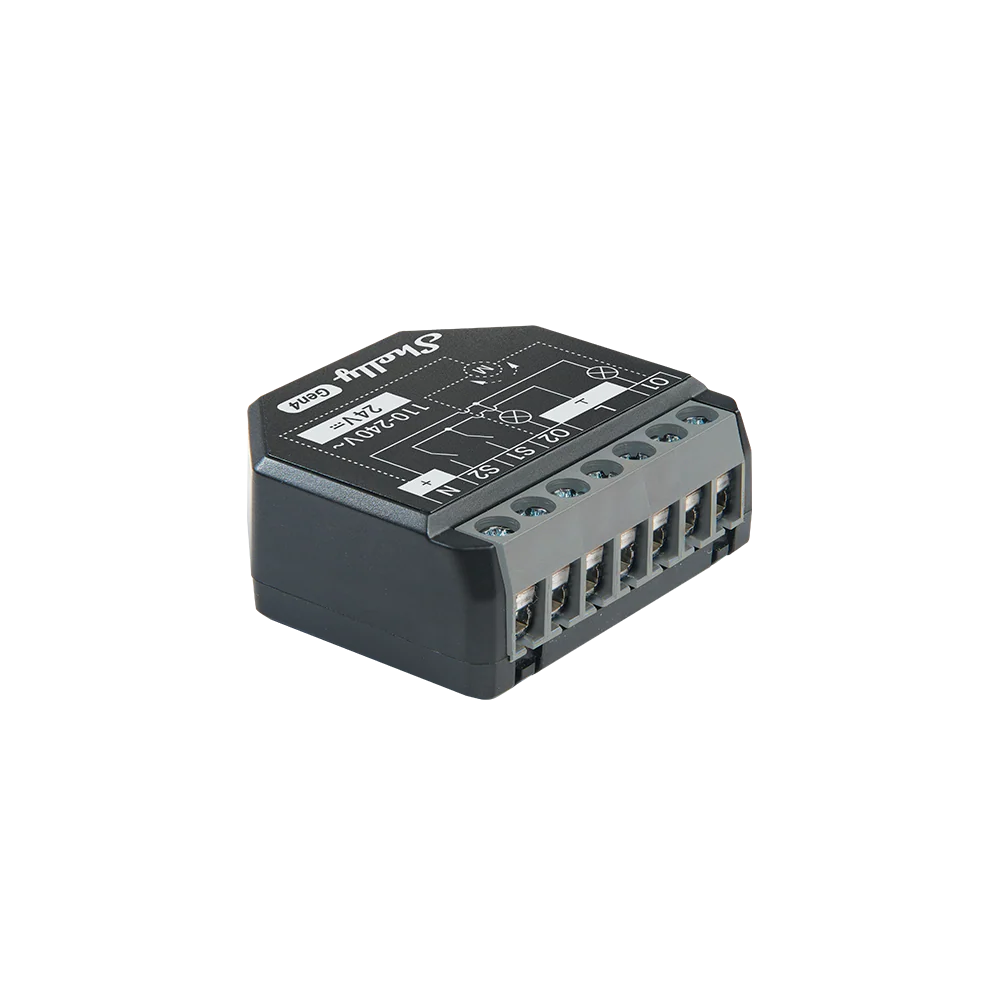

Připojovací svorky

Tělo modulu je černé, svorky šedé v odstínu myší šedi.

Do šroubových svorek patří vodič 0,5 až 4 mm², plný, lanko i lanko s dutinkou, odizolovaný na 6 až 7 mm, utahovací moment nejvýše 0,4 Nm. Na rozhraní pro přídavný modul Shelly je při zapnutém napájení vysoké napětí.

Časté dotazy

Kolik unese?
Deset ampér na kanál a šestnáct ampér dohromady, při napětí do 240 V AC. Špička může krátkodobě dosáhnout 18 A.

Umí roletu?
Ano, má režim rolety s detekcí překážky a bezpečnostním vypínačem.

Zvládne stejnosměrné napětí?
Ano, do 30 V a 10 A. Napájet se dá i z 24 V DC.

Jak přepnu na Zigbee?
Pětinásobným stiskem ovládacího tlačítka. Modul se přepne z Matteru a na tři minuty otevře párování.

Můžu připojit Add-on?
Ano, modul má rozhraní pro Shelly Add-on. Při zapnutém napájení je na něm vysoké napětí.

Shelly 2PM Gen4 nebo Shelly 2PM Gen3?

2PM Gen4 zvolte, když chcete Zigbee nebo Matter rovnou z krabice a novější rádio. 2PM Gen3 zvolte, když vám stačí Wi-Fi a rozhoduje cena. Elektricky jsou oba moduly stejné.
