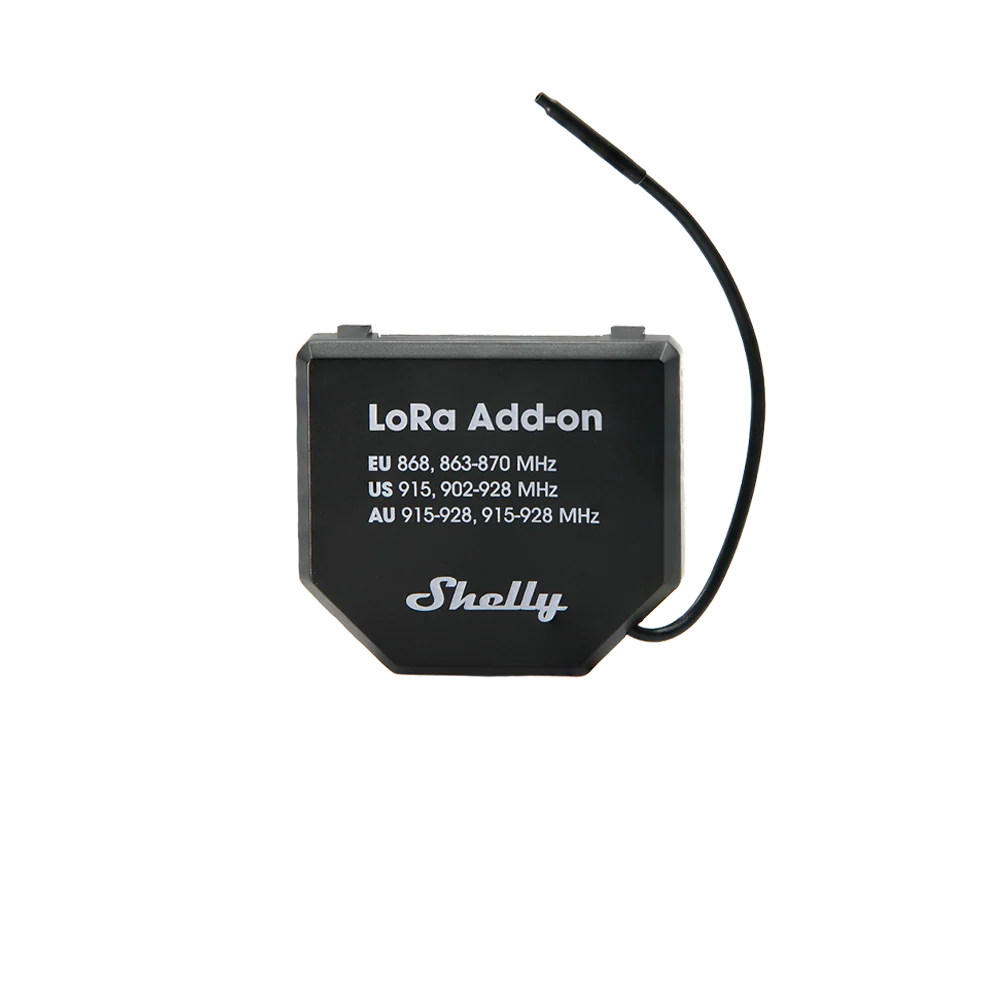

SHELLY LoRa Add-on 2-PACK Dvojice modulů pro dálkovou komunikaci zařízení Shelly Gen3 a Gen4 přes LoRa, černá

Rádiová trasa LoRa vzniká teprve ve dvojici. Zpráva odejde z jednoho místa a na druhém konci ji musí někdo převzít, takže modul patří na obě strany. V balení 2-PACK leží dva moduly Shelly LoRa Add-on, tedy oba konce jedné trasy. Ve volném prostoru dokáže spojit místa až 5 km od sebe a kolik z toho zůstane, rozhodnou místní podmínky. Každý modul dosedne na kompatibilního hostitele z řady Shelly Gen3 nebo Gen4 a odtud si bere i napájení.

Je to pro vás?

Odpověď závisí na tom, kolik míst má trasa spojit a jaká zařízení Shelly na nich už pracují.

Ano, pokud

• trasu LoRa zakládáte a chcete oba její konce v jedné dodávce
• na obou místech pracuje hostitelské zařízení Shelly ze seznamu níže, jehož firmware je aspoň ve verzi 1.6
• potřebujete spojit dvě vzdálená nebo těžko dostupná místa
• oba moduly skončí v interiéru nebo v krytu uzavřeném proti povětrnosti
• na obou koncích nastavíte stejné rádio, tedy frekvenční pásmo, šířku pásma a spreading factor
• data si mezi konci předá Shelly Script, ať vlastní nebo z hotové šablony na GitHubu

Ne, zvolte jiný model, pokud

• hostitel patří do řady Shelly Pro, ta má vlastní Shelly Pro LoRa Add-on
• trasa už běží a doplňujete k ní jediný uzel, na to stačí Shelly LoRa Add-on v jednotlivém balení
• anténa musí opustit kovový rozvaděč nebo se má vyměnit za výkonnější, vývod SMA nabízí Shelly Pro LoRa Add-on
• modul má sedět na vlastním místě na DIN liště a ne přímo na hostiteli, tuhle možnost montáže nese Shelly Pro LoRa Add-on

Hlavní vlastnosti

• dva moduly Shelly LoRa Add-on v jedné krabici, tedy vysílající i přijímající konec trasy
• shodný typ na obou stranách, roli vysílače a přijímače přidělí až skript v hostiteli
• rádio LoRa spojí místa vzdálená až 5 000 m, o skutečný dosah rozhodnou místní podmínky
• provoz chrání šifrování AES-CCM mezi zařízeními Shelly
• protokol Shelly umí oslovit jedno zařízení, celou skupinu i všechna naráz
• pro Evropu je určené pásmo EU868 a region se vybírá v nastavení
• rádio vysílá výkonem menším než 14 dBm
• úsporný režim otevírá pásmu EU868 nepřetržitý provoz bez stropu na vysílací čas
• hostitel dodá 3,3 V a spotřeba zůstává menší než 150 mW

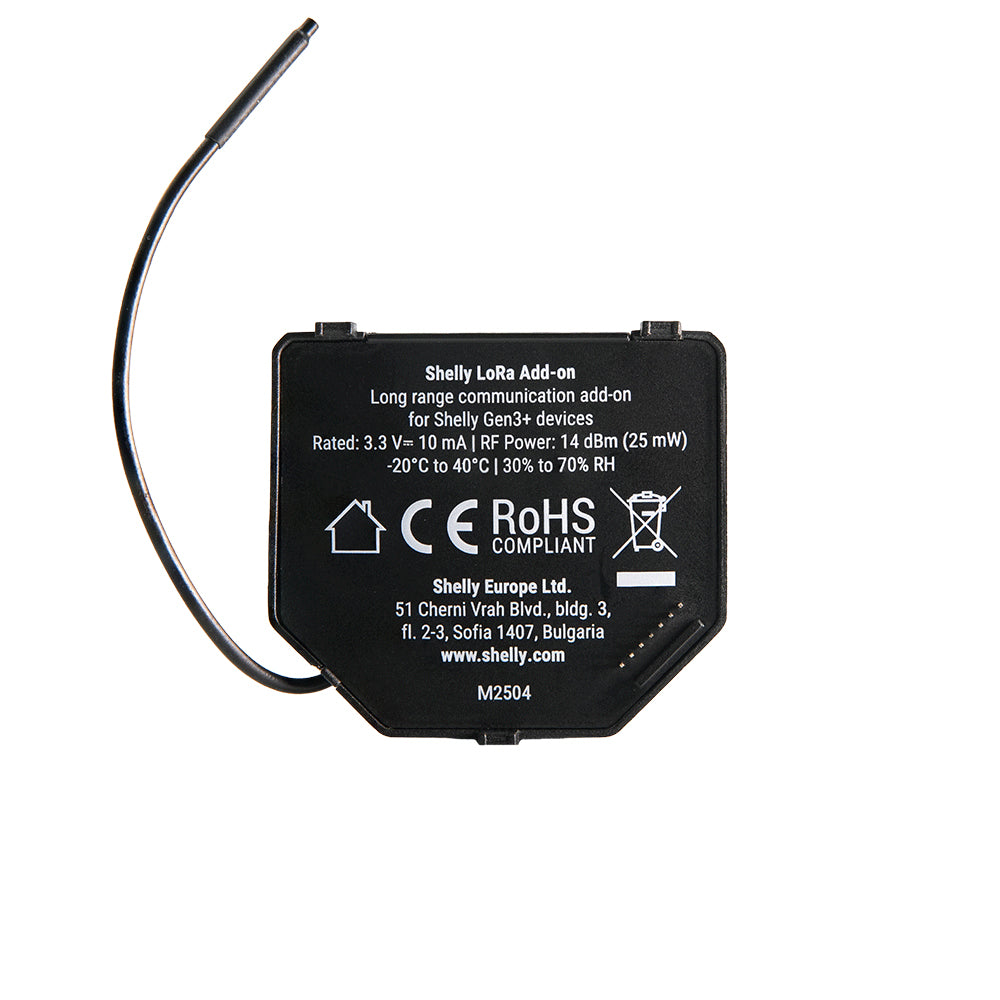

• každý modul má černé plastové pouzdro, hmotnost 10 g a rozměry 40 x 42 x 11 mm

Co produkt umí

Oba kusy v balení jsou tentýž výrobek a rozdíl mezi nimi vytvoří teprve software. Na straně, která má hlásit, čte skript virtuální komponentu nebo hodnotu ze zařízení BT Home, zašifruje ji a pustí do rádia. Na protějším konci druhý skript zprávu rozebere a hodnotu uloží do vlastní virtuální komponenty. Kdo bude hlásit a kdo poslouchat, tedy rozhodnete při nasazení.

Dvojice uzavře trasu mezi dvěma místy a je to zároveň nejmenší sestava, která vůbec může fungovat. Sítí to ale nekončí. Jeden vysílač zvládne obsloužit víc přijímačů, jeden přijímač umí sbírat od několika vysílačů a smysl dává i sestava, kde je vysílačů i přijímačů více. Každé další místo v síti si vyžádá vlastní modul na vlastním hostiteli.

Kompromis mezi dosahem a propustností se schovává ve spreading factoru. Hodnota jako SF7 dosah zkrátí, výměnou za to zprávy odlétají rychleji a za hodinu se jich vejde víc. Hodnota jako SF12 dosah natáhne, ovšem každá zpráva sedí v etéru delší dobu a počet zpráv za hodinu klesne. U dvojice se volí podle odstupu mezi jejími konci, v rozsáhlejší síti podle toho nejdál položeného uzlu.

Hostitel řady Shelly Gen4 přitom o nic nepřijde. Zůstává lokálně ovládaným zařízením Shelly a zároveň je komunikačním bodem trasy LoRa.

Ovládání a komunikace

Nastavení najdete ve webovém rozhraní toho hostitele, na kterém modul sedí. Odtud se funkce add-onu zapíná, vybírá se region a ladí se parametry rádia včetně úsporného režimu. Trasa se ozve jen tehdy, když má rádio na obou stranách stejné nastavení, takže tímto krokem projdou obě zařízení a jejich konfigurace se nesmí rozejít.

Shelly Cloud ani mobilní aplikace nejsou pro provoz potřeba. Dvojice si vystačí s vlastním protokolem Shelly a s webovým rozhraním obou hostitelů.

Samotná data po trase posílá Shelly Script. Repozitář ALLTERCO na GitHubu nabízí připravené skripty pro obě role a popsaný postup, jak dostat stav virtuálního komponentu nebo hodnotu BT Home z jednoho místa na druhé. Hostitel s modulem navíc posbírá údaje okolních senzorů Shelly BLU po Bluetooth a pošle je trasou dál, i tady je potřeba vlastní skript. Modul z tohoto balení si rozumí také s Pro LoRa Add-on, jen musí mít stejnou konfiguraci rádia.

Instalace a použití

Do síťové části smí sáhnout jen kvalifikovaný elektrikář a hotová sestava má stát v prostorách s omezeným přístupem. Na obou místech se postupuje stejně. Nejprve vypněte jistič a zkontrolujte beznapěťový stav svorek hostitele. Modul potom dosedne na hostitele tak, že se kolíky zasunou do konektoru a příchytky zaskočí za háčky na krytu. Přitom je třeba dát pozor, aby se kolíky neohnuly, a hrot antény musí zůstat na místě.

Ve webovém rozhraní se nakonec funkce add-onu povolí a rádio nastaví. Modul se dodává s firmwarem nahraným z výroby a o včasnou instalaci aktualizací se stará uživatel. Otevření dalšího frekvenčního pásma si může vyžádat aktualizaci firmwaru.

EU prohlášení o shodě číslo 182 vydané v červenci 2025 kryje oba moduly v balení a odkazuje na rádiová zařízení podle směrnice 2014/53/EU, elektromagnetickou kompatibilitu podle 2014/30/EU, elektrická zařízení nízkého napětí podle 2014/35/EU a omezení nebezpečných látek podle 2011/65/EU.

Na která zařízení dvojice dosedne

Modul se připojuje sériovým rozhraním pro add-ony, které nese hostitel. Na obou koncích trasy má mít hostitel firmware aspoň ve verzi 1.6.

• spínací moduly generace Gen3, tedy Shelly 1 Gen3 i Shelly 1PM Gen3 a k nim Shelly 2PM Gen3
• stmívače Shelly DALI Dimmer Gen3 vedle Shelly Dimmer 0/1-10V PM v generaci Gen3
• měřič spotřeby Shelly EM Gen3 a roletový modul Shelly Shutter
• spínací moduly generace Gen4, tedy Shelly 1 Gen4 i Shelly 1PM Gen4 a k nim Shelly 2PM Gen4
• stmívač Shelly Dimmer 0/1-10V PM v generaci Gen4
• měřič spotřeby Shelly EM Gen4

Rozvaděčová řada Shelly Pro má svůj vlastní Shelly Pro LoRa Add-on.

Vybavení

• Dva moduly v balení, tedy vysílač i přijímač z jednoho nákupu
• Rádio LoRa s dosahem až 5 000 m podle podmínek
• Vlastní anténa modulu, na které dosah stojí, hrot se z ní nesmí odlamovat
• Šifrování AES-CCM přímo v modulu
• Adresování unicast, multicast i broadcast přes protokol Shelly
• Režim nízké spotřeby pro pásmo EU868 bez omezení vysílacím časem
• Podpora vlastních skriptů pro konkrétní nasazení
• Sériové rozhraní Shelly pro připojení k hostitelskému zařízení
• Plastové tělo v černé s rozměry 40 x 42 x 11 mm a hmotností 10 g

Co si ještě připravit

• Dvě kompatibilní zařízení Shelly. Výrobce výslovně říká, že je potřeba alespoň jeden vysílač a jeden přijímač. Právě proto se modul prodává po dvou.
• Firmware 1.6 nebo novější na obou hostitelích. Se starším firmwarem hostitel modul nerozpozná.
• Volný prostor kolem antény. Dosah 5 km výrobce uvádí s anténou, která je součástí modulu. V kovovém rozvaděči se trasa ztratí.
• Stejné nastavení na všech modulech. Frekvence, šířka pásma i spreading factor se musí shodovat, jinak se moduly nedomluví.
• Rozvržené vysílání. Výrobce doporučuje, aby nevysílalo více modulů naráz, protože dochází ke kolizím v éteru.
• Ochotu napsat skript. Při sběru z cizích zařízení, například z BLU přes Bluetooth, je vlastní skript podmínkou.
• Správné pásmo pro region. Pro Evropu je to EU868.

Kde najde využití

• veřejné osvětlení, kde u lampy hlásí jeden konec trasy stav i odběr a druhý to přebírá v dispečinku
• závlaha na poli, kde jeden konec ovládá čerpadlo a druhý stojí u obsluhy
• parkoviště, jehož osvětlení se řídí z budovy na protilehlé straně areálu
• skladová hala se světelnými zónami, které se přepínají ze vzdálené kanceláře
• odlehlá technologie, jejíž provozní stav se musí hlásit do hlavního objektu
• senzory Shelly BLU v odlehlém objektu, jejichž hodnoty jeden konec trasy sesbírá a druhý převezme

Důležité před nákupem

• Balení obsahuje dva moduly Shelly LoRa Add-on stejného typu. Ke zprovoznění trasy k nim patří ještě dvě kompatibilní hostitelská zařízení Shelly, na která se moduly nasadí.
• Trasa LoRa potřebuje vysílající i přijímající konec, takže jediný modul sám nic nespojí. Dvojice je nejmenší sestava, která funguje.
• Firmware obou hostitelů musí být aspoň ve verzi 1.6. Starší verzi doporučujeme aktualizovat, než moduly nasadíte.
• Oba hostitelé musí být ze seznamu výše. Pro rozvaděčovou řadu Shelly Pro platí jiný výrobek, a to Shelly Pro LoRa Add-on.
• Místem pro modul je interiér nebo kryt uzavřený proti povětrnosti a stát má v prostorách s omezeným přístupem. Týká se to obou konců trasy, tedy i toho vzdáleného, který bývá venku. Zařízení Shelly s nasazeným modulem tam potřebuje kryt, který ho před povětrností ochrání.
• Modul pracuje v rozsahu teplot -20 až 40 °C, nejvýše do 2 000 m nad mořem. Projděte si i rozsah obou hostitelů, pro každý konec trasy platí ten přísnější z obou údajů.
• Obě strany musí mít stejné nastavení rádia, tedy frekvenční pásmo, šířku pásma a spreading factor. Spolehlivý provoz trasy jinak nevznikne.
• Pásmo EU868 má regulační strop na vysílací čas, na jedno podpásmo typicky 0,1 % hodiny. Aby se nepřekročil, dohlíží na to v modulu mechanismus Safety Stop a vysílání pozastaví, jakmile vysílací čas modulu dosáhne 25 % času doporučeného na hodinu. Sám ho pak uvolní, hned jak využití spadne pod doporučenou hranici. Pro EU868 modul současně nabízí úsporný režim, se kterým komunikace běží nepřetržitě bez stropu na vysílací čas.
• Evropským pásmem je EU868, mimo Evropu modul zvládne například US915 a otevření jiného pásma si může vyžádat aktualizaci firmwaru.
• Vysílat z několika míst v jeden okamžik není dobrá cesta, kvůli tomu v etéru vznikají rádiové kolize. U dvojice hlásí jeden konec a druhý naslouchá, takže tato situace nenastává. Jakmile ale v síti přibudou další vysílače, rozložte jejich vysílání v čase.
• Data po trase posílá Shelly Script, který běží na každém konci zvlášť. Připravené šablony pro obě role najdete v repozitáři ALLTERCO na GitHubu.
• Zapojení hostitele k elektrické síti musí provést kvalifikovaný elektrikář. Hrot antény musí zůstat na modulu. Nasazujte i snímejte moduly jen ve stavu bez napětí, držte je dál od nečistot a vlhkosti a modul se známkami poškození nepoužívejte.

Rádio, dosah a spotřeba

U modulu LoRa rozhoduje několik čísel a jedna věta pod nimi. Toto jsou údaje výrobce.

🔑 První řádek se nejčastěji čte jako slib. Pět kilometrů je horní hranice na volném prostranství s externí anténou, výrobce k ní sám dopisuje, že závisí na podmínkách. V zástavbě je třeba počítat s výrazně méně a trasu ověřit zkouškou.

Časté dotazy

Pokryje toto balení celou trasu?
Její rádiovou část ano, jeden modul obsadí hlásící konec a druhý ten poslouchající. Ke zprovoznění k nim ještě patří dvě kompatibilní hostitelská zařízení Shelly.

Který ze dvou modulů vysílá?
Žádný z nich to nemá dané předem. Oba jsou stejný typ a roli jim přidělí skript v hostiteli. Hlásící konec sleduje hodnotu a odesílá ji, poslouchající ji rozšifruje a uloží u sebe.

Musí mít oba konce stejné nastavení rádia?
Ano. Frekvenční pásmo, šířka pásma i spreading factor se musí shodovat.

Co musí splnit hostitelská zařízení?
Patřit do seznamu podporovaných modelů a nést firmware aspoň ve verzi 1.6.

Jak trasu rozšířit na tři místa?
Třetí hostitel dostane další modul. Topologie zvládne jeden vysílač na několik přijímačů i několik vysílačů na jeden přijímač. Spreading factor se pak volí podle nejdál položeného uzlu.

Funguje trasa i bez cloudové služby a mobilní aplikace?
Ano, provoz na nich nestojí. Dvojice komunikuje vlastním protokolem Shelly a nastavuje se z webového rozhraní obou hostitelů.

Proč jeden z modulů umlkl, i když druhý stojí pár metrů od něj?
Možnou příčinou je Safety Stop, který se ozve, jakmile vysílací čas modulu dosáhne 25 % času doporučeného na hodinu. Jakmile využití spadne pod doporučenou hranici, vysílání se rozjede samo.

Spojí se modul z tohoto balení s Pro LoRa Add-on?
Ano, za podmínky shodné konfigurace rádia na obou stranách.

Dvoubalení, jednotlivý modul, nebo Pro LoRa Add-on?

Všechny tři varianty mluví rádiem LoRa. Rozdíl je v tom, kolik konců trasy pokryjí, na jakého hostitele patří a jak je u nich vyvedená anténa.

Dvoubalení vezměte, když trasu zakládáte a chcete mít oba její konce z jedné dodávky. Jednotlivý modul vezměte, když trasa už běží a přibývá jí uzel nebo se vyměňuje jeden konec. Pro LoRa Add-on vezměte, když hostitel patří do řady Shelly Pro nebo když anténa musí vést mimo kovový rozvaděč.
