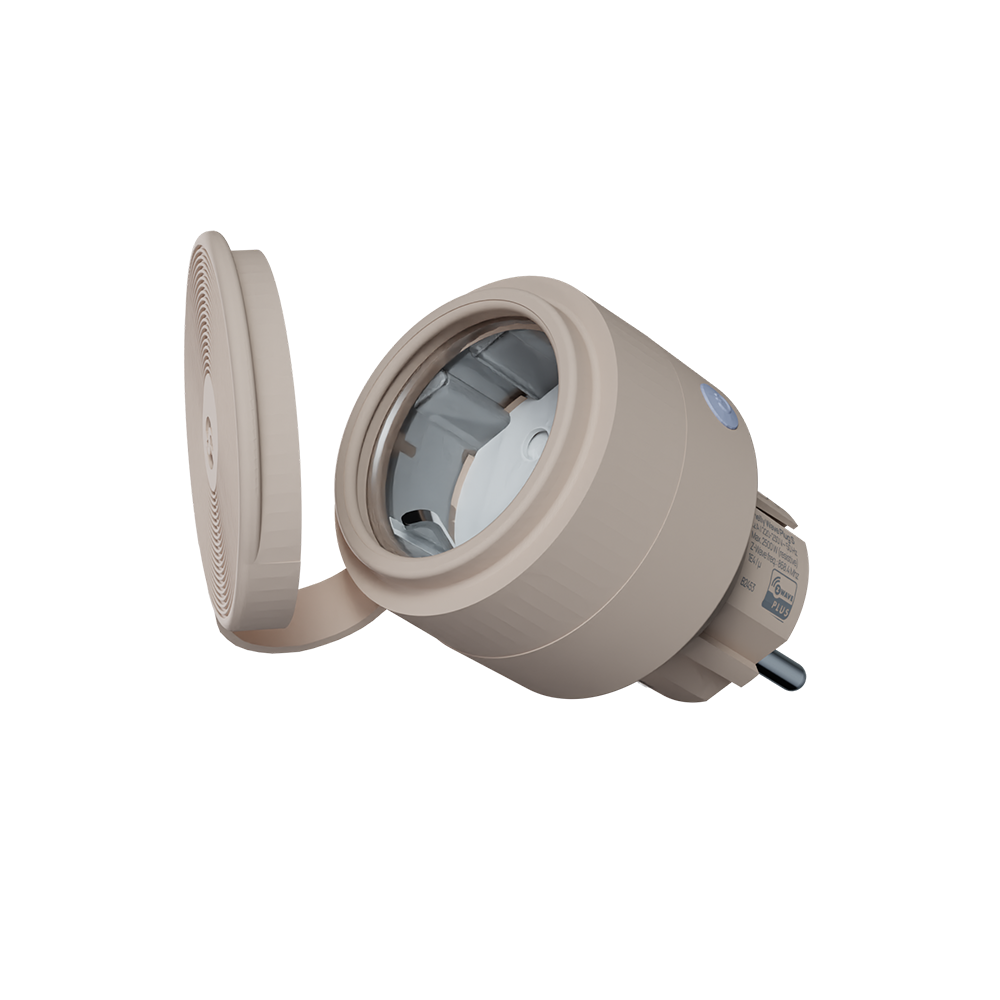

SHELLY Wave Outdoor Plug S LR Inteligentní zásuvka s měřením spotřeby, IP44, Z-Wave Long Range, mocha

Venkovní zásuvku většinou nespínáte kvůli chytré domácnosti, ale proto, že se k ní v dešti nechce chodit. Shelly Wave Outdoor Plug S LR se zasune do běžné venkovní zásuvky Schuko a od té chvíle připojený spotřebič zapnete i vypnete z brány Z-Wave a vidíte u něj okamžitý příkon ve wattech i odebranou energii v kWh. Krytí IP44, silikonová krytka nad zásuvkou a rozsah -25 °C až 51 °C z ní dělají kus na zahradu, terasu a dvůr.

Je to pro vás?

• Ano, pokud řídíte dům bránou Z-Wave a potřebujete spínat spotřebič pod širým nebem.
• Ano, pokud chcete u venkovního okruhu vidět příkon ve wattech a průběžně načítanou energii v kWh.
• Ano, pokud je zahrada velká a brána zvládá Z-Wave Long Range, kde se počítá s dosahem do 1000 m ve volném prostoru.
• Ano, pokud vám stačí spínaný proud do 12 A a odporová zátěž do 2500 W.

• Ne, pokud stavíte na Wi-Fi a Matter. Pak sáhněte po modelu SHELLY Outdoor Plug S Gen3 ve shodných rozměrech.
• Ne, pokud hledáte zásuvku do interiéru, kde se venkovní krytí nevyužije. Tam patří SHELLY Wave Plug S LR Black nebo White s krytím IP20.
• Ne, pokud potřebujete spínat pevně připojený okruh. Na to je SHELLY Wave 1PM LR.

Hlavní vlastnosti

• zásuvka Schuko typu F do venkovního prostředí s krytím IP44
• spínaný proud do 12 A při napětí 230 V AC
• maximální výkon 2500 W u odporové zátěže
• měření činného příkonu ve wattech a odebrané energie v kWh
• síť Z-Wave v pásmu 868,4 MHz nebo Z-Wave Long Range v pásmu 864,0 MHz
• dosah Long Range do 80 m v budově a do 1000 m ve volném prostoru
• ochrana proti přehřátí, nadproudu a přepětí, kterou nelze vypnout
• stmívatelná RGB LED, která barvou ukazuje zatížení výstupu
• bezpečnostní stupně Z-Wave až po S2 Authenticated
• provozní rozsah -25 °C až 51 °C a vlhkost 15 % až 85 % RH

Co produkt umí

Zásuvka má jeden reléový výstup, kterým zapíná a vypíná zapojený spotřebič, a zároveň měří odběr všeho, co je za ní připojené. Watty se hlásí bráně podle dvou nastavení, podle procentní změny příkonu a podle minimálního času mezi hlášeními. Kilowatthodiny se počítají z měřeného výkonu v čase a bráně se pošlou vždy, když hodnota naroste o 0,1 kWh. Načítanou hodnotu v kWh zásuvka zapíše do paměti hned, jakmile rozpozná výpadek napájení, takže se při bouřce nevynuluje. Chování po obnovení proudu si nastavíte, ve výchozím stavu se obnoví poslední stav výstupu. Kontakt relé lze přepnout na rozpínací, pokud potřebujete opačnou logiku. Časovač umí výstup sám vypnout nebo sám zapnout po zadané době, takže zapomenutý spotřebič se dá odstavit i bez scény v bráně.

Ovládání a komunikace

Zásuvka komunikuje protokolem Z-Wave a s bránou si rozumí pomocí podporovaných tříd příkazů, mimo jiné SWITCH_BINARY pro sepnutí, METER pro watty a kilowatthodiny, NOTIFICATION pro alarmy a CONFIGURATION pro nastavení parametrů. Komunikaci lze provozovat nezabezpečeně i se zabezpečením S0, S2 Unauthenticated a S2 Authenticated. Pro stupeň S2 Authenticated je nutná brána, která jej podporuje, a PIN kód z Device Specific Key. Zařazení do sítě zvládne SmartStart, tedy naskenování QR kódu bránou, po kterém se zásuvka sama přihlásí do 10 minut od zapnutí. Asociace dovolí posílat povely přímo jiným zařízením v síti bez zásahu brány, na skupinu je povoleno až 9 uzlů a doporučuje se nepřekračovat 5. Skupina Lifeline hlásí stav výstupu, změny indikace, měření i všechny tři alarmy. Firmware se aktualizuje bezdrátově přes Z-Wave.

Instalace a použití

Zásuvka se nezapojuje napevno. Zasuňte ji do venkovní zásuvky bez připojeného spotřebiče, teprve potom zapojte spotřebič do ní. Krátké stisknutí tlačítka S výstup sepne nebo rozepne přímo na místě, takže zásuvka je použitelná i ve chvíli, kdy brána zrovna neodpovídá. Obnovení funkce po výpadku napájení trvá nejméně 15 sekund, což je normální chování, ne závada. Napájecí okruh musí chránit jistič podle normy EN 60898-1 a požadovaná je vybavovací charakteristika B nebo C, jmenovitý proud nejvýše 16 A, vypínací schopnost nejméně 6 kA a třída omezení energie 3. Před čištěním spotřebič vypněte tlačítkem S, vytáhněte ho a potom vytáhněte i zásuvku. Čistí se vlhkým měkkým hadříkem, agresivní čisticí prostředky ani proud vody na ni nepatří.

Co si ještě připravit

• Bránu Z-Wave. V balení není. Na režim Long Range musí brána ZWLR podporovat.
• Venkovní zásuvku typu Schuko nebo typu E. Zásuvka se do ní zapojuje, sama do stěny nepatří.
• Spotřebič do 12 A. Nad touto hranicí zásuvka určená není.
• Místo, kde na zásuvku neprší přímo. Krytí IP 44 chrání před stříkající vodou, ne před ponořením.
• Přehled o teplotě na místě. Výrobce povoluje -25 až 51 °C a vlhkost 15 až 85 procent.

Kde najde využití

• zahradní osvětlení a světelné řetězy spínané podle rozvrhu z brány
• elektrický gril nebo vařič na terase, u kterých chcete vidět skutečný odběr
• čerpadlo jezírka a zahradní závlaha ovládané z brány
• vánoční osvětlení na fasádě a v předzahrádce
• tlumené barevné noční světlo z nastavitelné LED indikace
• měření odběru spotřebiče v otevřené dílně nebo v přístřešku

Důležité před nákupem

• Topologii sítě vybíráte při zařazení zásuvky a nejde o kosmetický detail. V režimu Long Range pracuje v pásmu 864,0 MHz a počítá se s dosahem do 1000 m ve volném prostoru, ale zásuvka v něm nefunguje jako opakovač.
• V režimu mesh pracuje v pásmu 868,4 MHz, uvnitř budovy se počítá s dosahem do 40 m a opakovač funguje. Jednu z obou topologií je nutné zvolit, současně běžet nemohou.
• Do sítě Long Range se zásuvka přidává jen přes SmartStart naskenováním QR kódu. Postup s tlačítkem S v tomto režimu k dispozici není.
• Brána musí Z-Wave Long Range podporovat, jinak zásuvku jako zařízení Long Range nepřidáte.
• Výkon 2500 W platí pro odporovou zátěž. U indukčních spotřebičů, tedy u čerpadel, ventilátorů nebo transformátorů, doporučujeme nejít na hranici a nechat si rezervu.
• Do zásuvky se vejdou vidlice CEE 7/4 a CEE 7/7 typu F Schuko i tenké vidlice CEE 7/16 typu C. Sama se zasouvá do zásuvek CEE 7/1, CEE 7/3 typu F nebo CEE 7/5 typu E.
• Krytí IP44 znamená ochranu proti stříkající vodě, ne proti ponoření. Zásuvku neponořujte, nemyjte pod tekoucí vodou a neprovozujte ji zakrytou.
• Zásuvky se nezapojují jedna do druhé a přímo zasouvané přístroje, tedy zásuvkové transformátory nebo nabíječky baterií, do ní nepatří.
• Na boku je štítek s Device Specific Key a jeho kopie je v balení. PIN kód tvoří prvních pět podtržených číslic a bez něj zásuvku se stupněm S2 Authenticated nepřidáte, proto štítek ze zásuvky nesundávejte.
• Načítanou hodnotu v kWh nevynulujete tlačítkem S. Jde to tovární obnovou nebo příkazem z brány, aktualizace firmwaru na uloženou hodnotu vliv nemá.
• Zásuvka není určená pro přístroje na podporu života ani tam, kde by náhodné sepnutí bylo nebezpečné, tedy u saun, horských sluncí nebo elektrických přikrývek.

Parametry a použití

Časté dotazy

Vydrží zásuvka venku celý rok?
Je navržená do venkovního prostředí, má krytí IP44, silikonovou ochrannou krytku nad zásuvkou a chránič kolíků. Pracuje v rozsahu -25 °C až 51 °C při vlhkosti 15 % až 85 % RH a do nadmořské výšky 2000 m.

Funguje jako opakovač sítě Z-Wave?
V režimu mesh ano, v režimu Long Range ne. V topologii Long Range komunikují zařízení jen s bránou a signál si navzájem nepřeposílají.

Poznám zatížení bez telefonu?
Ano, podle barvy LED. Zelená znamená sepnutý výstup bez odběru, žlutá odběr až do 85 % maximální zátěže a červená odběr nad touto hranicí. Jas i barvu si můžete upravit a v noci lze svícení ztlumit.

Co udělá zásuvka při přehřátí?
Když teplota překročí 95 °C déle než 5 sekund, zásuvka sama vypne výstup a pošle bráně hlášení. Stejně reaguje na nadproud a na přepětí. Všechny tři ochrany běží trvale a vypnout se nedají. Alarm zrušíte odpojením napájení nebo vzdáleným restartem.

Jak často se hlásí spotřeba?
Watty podle procentní změny příkonu a podle minimálního odstupu mezi zprávami, ve výchozím nastavení nejdříve po 30 sekundách. Kilowatthodiny se ohlásí při nárůstu o 0,1 kWh. Odstup kratší než 30 sekund nedoporučujeme, síť se může zahltit.

Zůstane spotřebič zapnutý po výpadku proudu?
Ve výchozím nastavení si zásuvka pamatuje poslední stav a po obnovení napájení ho nastaví zpět. Parametrem to lze změnit tak, aby výstup zůstal vypnutý.

Umí zásuvka opačnou logiku sepnutí?
Ano, kontakt relé se dá přepnout ze spínacího na rozpínací, takže povel k zapnutí výstup naopak odpojí.

Potřebuje zásuvka bránu Z-Wave?
Pro ovládání na dálku, rozvrhy a sledování spotřeby ano, a v režimu Long Range musí brána Z-Wave Long Range podporovat. Přímo na místě výstup přepnete tlačítkem S i bez brány a asociace dovolí posílat povely přímo mezi zařízeními v síti.

Wave Outdoor Plug S LR nebo Outdoor Plug S Gen3?

Obě zásuvky mají shodné rozměry 56 x 56 x 103 mm, shodnou hmotnost 85 g, stejný plastový korpus se silikonovým krytem zásuvky, stejné krytí IP44, stejný rozsah -25 °C až 51 °C a stejných 10 000 spínacích cyklů. Liší se v tom, do jaké sítě patří.

Wave Outdoor Plug S LR zvolte, pokud dům řídíte bránou Z-Wave a potřebujete pokrýt celý pozemek. Outdoor Plug S Gen3 zvolte, pokud stavíte na Wi-Fi a chcete zásuvku zapojit do ekosystému Matter.
