THEBEN 4969242 iON 102 KNX BK Tlačítkový senzor 2násobný se stavovými LED a teplotním čidlem, černá

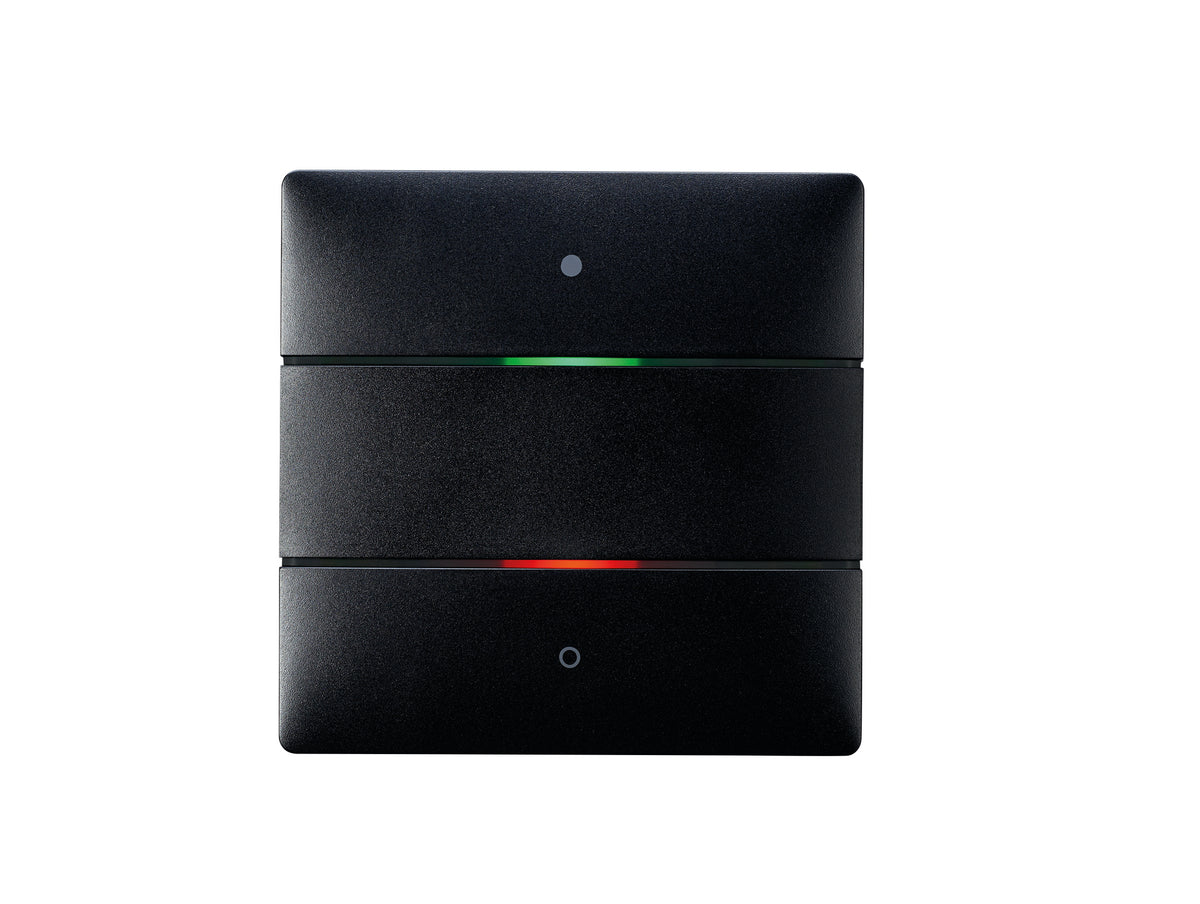

iON 102 KNX BK je černý tlačítkový ovladač KNX pod omítku se dvěma tlačítky. U každého tlačítka svítí vícebarevná stavová LED, takže uživatel na první pohled pozná, zda je okruh zapnutý nebo který provozní režim vytápění platí. Přístroj v sobě nese teplotní čidlo a napájí se ze sběrnice KNX, další přívod k němu nevedete. Uvedení do provozu i komunikaci chrání KNX Data Secure.

Je to pro mě?

Ano, pokud:

• ovládáte dvě místa, třeba dvě světla, dvě žaluzie nebo jedno světlo a jednu žaluzii
• do interiéru hledáte tlačítko v černém provedení
• v místě montáže máte sběrnicový kabel KNX
• chcete, aby uživatel viděl stav podle barvy LED u tlačítka
• teplotu místnosti chcete předávat vizualizaci nebo regulaci přes aktory topení
• jedním stiskem potřebujete odeslat víc povelů, například scénu a k ní provozní režim

Ne, zvolte jiný model, pokud:

• chcete ovládat čtyři místa, pak je tu iON 104 KNX BK
• má jeden přístroj zároveň regulovat teplotu a mít displej, pak se hodí iON 108 KNX BK
• potřebujete osm tlačítek, nebo i vlhkost a kvalitu vzduchu, pak sáhněte po iONprime PB KNX
• sběrnice k místu nevede a v krabici máte fázi i nulový vodič 230 V, pak poslouží rádiový PB 4 RF KNX do rámečků 55 mm, ten ovšem nemá stavové LED tlačítek a kolébku k němu objednáváte zvlášť
• stávající klasická tlačítka chcete zachovat a jen je připojit ke sběrnici, pak volte tlačítkové rozhraní TA 4.1 KNX
• k interiéru se lépe hodí bílá nebo stříbrná, pak vyberte iON 102 KNX nebo iON 102 KNX SR

Hlavní vlastnosti

• 2 tlačítka, ke každému vlastní vícebarevná LED
• až 3 telegramy na tlačítko, odlišné povely pro krátký stisk, dlouhý stisk a dvojklik
• spínání, stmívání, žaluzie, hodnoty, provozní režim, scény, barvy a sekvence
• teplotní čidlo pro vizualizaci a regulaci přes aktory topení
• hlášení demontáže přes objekt
• odběr ze sběrnice nejvýše 12,5 mA, třída ochrany III, krytí IP 20
• černé provedení, v balení průhledný kryt na popisky

Co produkt umí

Každé tlačítko pracuje v jedné ze čtyř funkcí. V základní funkci odesílá zapnutí a vypnutí, prioritu, hodnotu 0 až 255, procenta, číslo s plovoucí čárkou nebo provozní režim topení a chlazení, vyvolá či uloží scénu 1 až 64 a pro barevné světlo pošle teplotu chromatičnosti 1000 až 10000 K nebo barvu RGB, RGBW či XY, kterou v ETS vyberete z palety.

Pro stmívání stačí jediné tlačítko. Krátký stisk zapíná a vypíná, podržení mění jas a uvolnění změnu zastaví. Dvě tlačítka mohou tvořit kolébku, kde jedno zesiluje a zapíná a druhé ztlumí a vypíná. Žaluzii jedno tlačítko krátkým stiskem posouvá po krocích a podržením rozjíždí, ve dvojici jezdí jedno nahoru a druhé dolů. Dvojklikem lze u stmívání i žaluzie odeslat ještě další telegram, třeba polohu žaluzie spolu s natočením lamel.

Sekvence obsahuje čtyři kroky a čtyři objekty, při každém kroku může každý objekt odeslat nový telegram. Kroky se střídají stiskem, nebo po spuštění samy s intervalem 1 až 120 sekund či minut, který nastavíte pro každý krok zvlášť. Pořadí běží stále dokola, nebo tam a zpět, a sekvence proběhne jednou, nebo se opakuje bez omezení.

Barvu a chování každé LED volíte samostatně, z devíti barev a v režimu trvalého svitu, blikání nebo pulzování. LED může zůstat zhasnutá nebo trvale svítit, hlásit stav výstupního objektu, po stisku se rozsvítit na 1 až 10 sekund, nebo ji ovládá samostatný objekt s prahovou hodnotou. Při alarmu se rozblikají nebo rozpulzují všechny LED najednou.

Ovládání a komunikace

Sběrnicový vazební člen je vestavěný a ke sběrnici se přístroj připojí svorkou KNX. Aplikační program iON 102, iON 104 nabízí až 58 komunikačních objektů, 255 skupinových adres a 255 přiřazení. Blokovací objekt vyřadí všechna tlačítka nebo všechny LED, polaritu blokace si zvolíte a jednotlivé telegramy mohou blokaci ignorovat.

Naměřenou teplotu přístroj odešle po změně o 0,5 až 2,5 K, pravidelně jednou za 1 až 60 minut nebo kombinací obojího. Měřicí rozsah čidla je 0 až +65 °C a výrobce k němu uvádí přesnost plus minus 3 %. Jas LED se podle nastavení snižuje trvale, jen když je v místnosti tma, nebo spínacím či procentním telegramem ze sběrnice.

Instalace a použití

K instalaci stačí přivést sběrnicový kabel KNX. Výrobce doporučuje osadit přístroj ve výšce 1,10 až 1,20 m. Montáž smí provádět jen elektrikář. Popisky tlačítek vložíte pod průhledný kryt.

V ETS nejprve zvolíte typ přístroje iON 102 KNX a potom nastavíte obě tlačítka. Pro zabezpečené uvedení do provozu potřebujete klíč FDSK ze štítku přístroje.

Kde najde využití

• byty a rodinné domy, kde má být tlačítko černé
• kanceláře a zasedací místnosti
• komerční a veřejné stavby
• dvě skupiny světel na stmívacím aktoru DMG 2 T KNX, každá na jednom tlačítku
• vyvolání scén a barevného světla s potvrzením barvou LED
• volba provozního režimu topení, kterou LED ukáže barvou

Důležité před nákupem

• Sám nic nespíná, jen posílá telegramy. Zátěž ovládá spínací, stmívací nebo žaluziový aktor KNX, který kupujete zvlášť.
• Bez sběrnice KNX nefunguje, protože se z ní i napájí. Sběrnicový kabel musí vést až k místu montáže.
• Stmívání kolébkou zabere obě tlačítka. Chcete-li stmívat dvě skupiny, nastavte každé tlačítko na jednotlačítkové ovládání.
• U tlačítka, které scénu vyvolává i ukládá, krátký stisk vyvolá, dlouhý uloží a dvojklik k dispozici není.
• Teplotu chromatičnosti a barvy RGB, RGBW nebo XY musí umět přijmout cílový aktor nebo brána, formát proto volte podle něj.
• Pro funkci žaluzie a pro barvy režim stavové indikace chybí. Stav jiného přístroje ukážete, když LED přepnete na řízení samostatným objektem.
• Přístroj je určen pod omítku. Pro montáž na povrch uvádí výrobce v příslušenství k černé verzi krabici Surface Box iON BK 9080025, objednává se zvlášť.
• Klíč FDSK uložte na bezpečném místě a ze štítku ho pak odstraňte. Ztracený klíč nelze obnovit a přístroj potom zprovozníte jen bez zabezpečení.
• Zrušení blokace samo žádný telegram neodešle a blokované tlačítko neposílá ani cyklické telegramy.
• S krytím IP 20 a provozní teplotou -5 až +45 °C patří přístroj do suchého vnitřního prostoru.

Časté dotazy

Jak namontuji dva černé přístroje vedle sebe?
Na standardní dvojitou krabici s příslušenstvím. K černé verzi uvádí výrobce montážní desku 2násobnou iON BK 9070855.

Lze upravit, kdy přístroj pozná dlouhý stisk a dvojklik?
Ano. Hranici dlouhého stisku i čas pro dvojklik nastavíte v ETS v rozsahu 300 ms až 1 s, takže tlačítko přizpůsobíte tomu, jak rychle uživatel mačká.

Co když čidlo ukazuje jinou teplotu, než v místnosti skutečně je?
Odchylku vyrovnáte korekcí po 0,1 K v rozsahu -6,4 až +6,3 K.

Pozná vizualizace, že přístroj někdo odmontoval?
Pokud zapnete provozní hlášení, přístroj ho posílá každé 2 až 60 minut. Když hlášení přestane chodit, logika nebo vizualizace ví, že přístroj chybí nebo nefunguje.

Dá se nastavit rychlost blikání LED?
Ano. Dobu svitu i dobu zhasnutí při blikání volíte zvlášť v rozsahu 100 až 2000 ms, výchozí hodnota je 500 ms.

Ovládá se iON 102 KNX BK aplikací v telefonu?
Ne. Aplikaci IONplay přes Bluetooth podporuje z řady iON jen iON 108 KNX, tento přístroj se nastavuje v ETS a ovládá tlačítky.

iON 102 KNX BK nebo iON 104 KNX BK?

Na dvě ovládací místa vystačí iON 102 KNX BK. Pro čtyři světelné okruhy, čtyři žaluzie nebo dvě skupiny světel na kolébkách je vhodnější iON 104 KNX BK.
