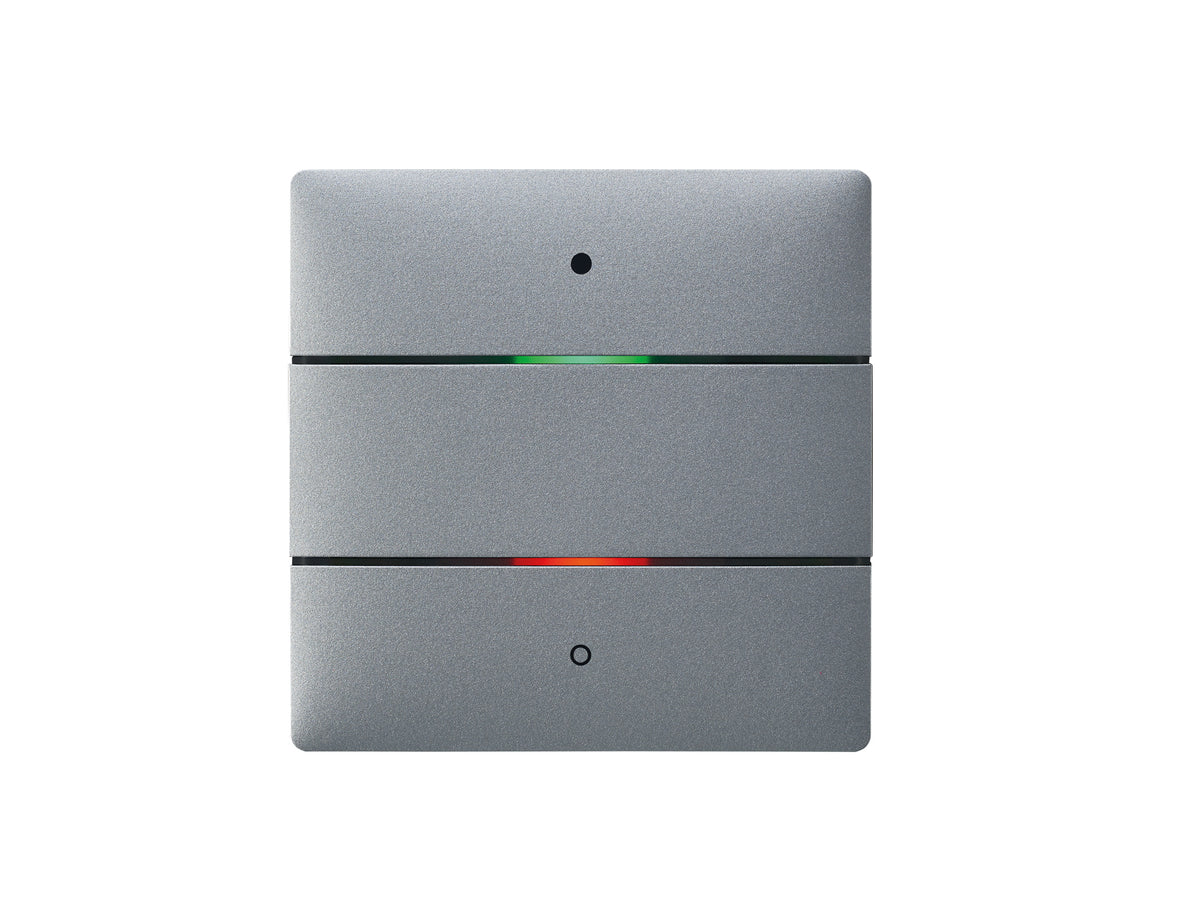

THEBEN 4969252 iON 102 KNX SR Tlačítkový senzor 2násobný se stavovými LED a teplotním čidlem, stříbrná

Stříbrný iON 102 KNX SR spojuje dvě tlačítka KNX s indikací stavu. Ke každému tlačítku patří LED, která může svítit v jedné z devíti barev, blikat nebo pulzovat, a v přístroji je také teplotní čidlo pro vizualizaci a regulaci přes aktory topení. Přístroj se osazuje pod omítku, energii odebírá ze sběrnice KNX a podporuje KNX Data Secure.

Je to pro mě?

Ano, pokud:

• vystačíte se dvěma ovládacími body v místnosti
• chcete tlačítko ve stříbrném provedení
• ke krabici přivedete sběrnici KNX, jiný přívod tam přístroj nepotřebuje
• uživatel má poznat, co je zapnuté, podle barvy, blikání nebo pulzování LED
• z tlačítka chcete řídit i barevné světlo, scény nebo provozní režim vytápění
• k ovládání se vám hodí i měření teploty v místnosti

Ne, zvolte jiný model, pokud:

• počítáte se čtyřmi tlačítky, ta má iON 104 KNX SR
• chcete v jednom přístroji displej a regulátor teploty, to nabízí iON 108 KNX SR
• potřebujete osm tlačítek, nebo navíc vlhkost a kvalitu vzduchu, na to je iONprime PB KNX
• sběrnici k místu nedovedete, ale v krabici je fáze i nulový vodič 230 V, pak je řešením rádiový PB 4 RF KNX do rámečků 55 mm, bez stavových LED a s kolébkou, kterou objednáváte zvlášť
• chcete zachovat klasická tlačítka a připojit je ke sběrnici, k tomu slouží tlačítkové rozhraní TA 4.1 KNX
• dáváte přednost bílé nebo černé, ty jsou v provedení iON 102 KNX a iON 102 KNX BK

Hlavní vlastnosti

• dvě tlačítka a dvě stavové LED s nastavitelnou barvou
• každé tlačítko vyšle až 3 různé telegramy
• krátký stisk, dlouhý stisk a dvojklik mohou vyslat různé povely
• vestavěné teplotní čidlo a hlídání demontáže objektem
• zabezpečená komunikace KNX Data Secure
• odběr ze sběrnice nejvýše 12,5 mA
• montáž pod omítku, krytí IP 20, třída ochrany III
• stříbrné provedení a průhledný kryt na popisky v balení

Co produkt umí

U osvětlení tlačítko spíná, stmívá nebo pracuje se scénami. Stmívat lze jedním tlačítkem, které krátkým stiskem přepíná a podržením reguluje jas, případně dvojicí tlačítek zapojenou jako kolébka. Barevným svítidlům posílá teplotu chromatičnosti v rozsahu 1000 až 10000 K nebo barvu ve formátu RGB, RGBW či XY, kterou zvolíte v ETS na paletě. Scénu z rozsahu 1 až 64 dokáže vyvolat i uložit.

Žaluzii obslouží jedno tlačítko, krátký stisk znamená krok a podržení jízdu. Při ovládání dvěma tlačítky má jedno směr nahoru a druhé dolů. Dvojklik umí u žaluzie i u stmívání poslat doplňkový telegram, například výšku a natočení lamel naráz.

Pro vytápění a další systémy posílá tlačítko provozní režim vytápění a klimatizace, prioritu, hodnotu 0 až 255, procenta nebo číslo s plovoucí čárkou. Ve funkci sekvence prochází čtyři kroky se čtyřmi objekty, buď ručně stiskem, nebo automaticky s intervalem 1 až 120 sekund či minut.

LED každého tlačítka může zůstat zhasnutá nebo rozsvícená, ukazovat stav výstupního objektu, krátce potvrdit stisk, nebo reagovat na samostatný objekt s prahovou hodnotou. Na alarmový telegram odpoví blikáním nebo pulzováním všechny LED ve zvolené barvě. Jas LED se může tlumit trvale, za tmy v místnosti, nebo povelem ze sběrnice, výchozí snížený jas je 30 %.

Ovládání a komunikace

Ke sběrnici se přístroj připojuje svorkou KNX přes vestavěný sběrnicový vazební člen. V ETS mu nahrajete aplikační program iON 102, iON 104, který pracuje s nejvýše 58 komunikačními objekty, 255 skupinovými adresami a 255 přiřazeními. Typ přístroje přitom nastavíte na iON 102 KNX.

Teplotu z čidla odesílá při změně o 0,5 až 2,5 K, v cyklu 1 až 60 minut nebo oběma způsoby. Čidlo měří v rozsahu 0 až +65 °C, výrobce k němu uvádí přesnost plus minus 3 % a odchylku vyrovnáte korekcí -6,4 až +6,3 K po 0,1 K. Cyklické provozní hlášení může dávat najevo, že je přístroj stále na místě a funguje.

Instalace a použití

Montáž smí provádět jen elektrikář. Přístroj se osazuje pod omítku do výšky 1,10 až 1,20 m a připojuje se pouze sběrnicovým kabelem KNX. Popisky tlačítek vložíte pod průhledný kryt.

Pro zabezpečené uvedení do provozu zadáte v ETS klíč FDSK, který najdete na štítku přístroje.

Kde najde využití

• pokoje v bytech a rodinných domech s interiérem laděným do stříbrné
• kanceláře a zasedačky
• objektové stavby
• dvě světelné skupiny na aktoru DMG 2 T KNX, každá stmívaná jedním tlačítkem
• barevné osvětlení a scény, jejichž stav ukazuje LED
• přepínání režimu vytápění s barevnou indikací

Důležité před nákupem

• Přístroj vysílá jen povely. Spínat, stmívat a pohánět žaluzie musí aktory KNX.
• V krabici musí být sběrnicový kabel KNX, přístroj jiné napájení nemá.
• Kolébka pro stmívání obsadí obě tlačítka. Dvě stmívané skupiny ovládnete jen jednotlačítkovým ovládáním.
• Tlačítko, které scénu vyvolává i ukládá, dvojklik nemá. Krátký stisk vyvolává, dlouhý ukládá.
• Barevné telegramy a teplotu chromatičnosti musí podporovat cílový aktor nebo brána.
• U funkce žaluzie a u barev chybí režim stavové indikace, LED pak řiďte samostatným objektem.
• V příslušenství ke stříbrné verzi uvádí výrobce montážní desku 2násobnou iON BK 9070855 a krabici na povrch Surface Box iON BK 9080025. Obě nesou označení černého provedení a stříbrné díly výrobce neuvádí, barvu proto před objednávkou ověřte.
• Klíč FDSK uschovejte mimo přístroj a štítek s ním odstraňte. Ztracený klíč nejde obnovit a přístroj pak zprovozníte jen nezabezpečeně.
• Po zrušení blokace nepřijde žádný telegram a během blokace tlačítko neposílá ani cyklické telegramy.
• Přístroj má krytí IP 20 a pracuje při -5 až +45 °C, hodí se tedy do suchých vnitřních prostor.

Časté dotazy

Lze LED úplně vypnout?
Ano. LED můžete nastavit jako trvale zhasnutou, nebo ji nechat rozsvítit jen po stisku na 1 až 10 sekund.

Co udělá podržení tlačítka u sekvence?
Podle nastavení nic, vrátí sekvenci na první krok, nebo ukončí časově řízený průběh. Sekvence může proběhnout jednou nebo se opakovat, dokola nebo tam a zpět.

Dají se tlačítka dočasně zablokovat?
Ano. Blokovací objekt vyřadí všechna tlačítka nebo všechny LED, polaritu blokovacího telegramu si zvolíte a u vybraných telegramů nastavíte, že blokaci ignorují.

Jak rychle musí uživatel kliknout, aby přístroj poznal dvojklik?
Čas pro dvojklik i hranici dlouhého stisku nastavíte v ETS v rozsahu 300 ms až 1 s.

Může jedno tlačítko ovládat víc přístrojů?
Ano. Tlačítko má až tři výstupní objekty a každý může nést jiný typ telegramu, třeba spínání světla a provozní režim vytápění.

Nastavím přístroj z mobilní aplikace?
Ne. IONplay přes Bluetooth podporuje z řady iON pouze iON 108 KNX, iON 102 KNX SR se nastavuje v ETS.

iON 102 KNX SR nebo iON 104 KNX SR?

• iON 102 KNX SR má 2 tlačítka a 2 LED, kolébka pro stmívání obsadí celý přístroj.
• iON 104 KNX SR má 4 tlačítka a 4 LED, kolébkami stmívá dvě skupiny světel a jednotlivými tlačítky ovládne čtyři žaluzie.
