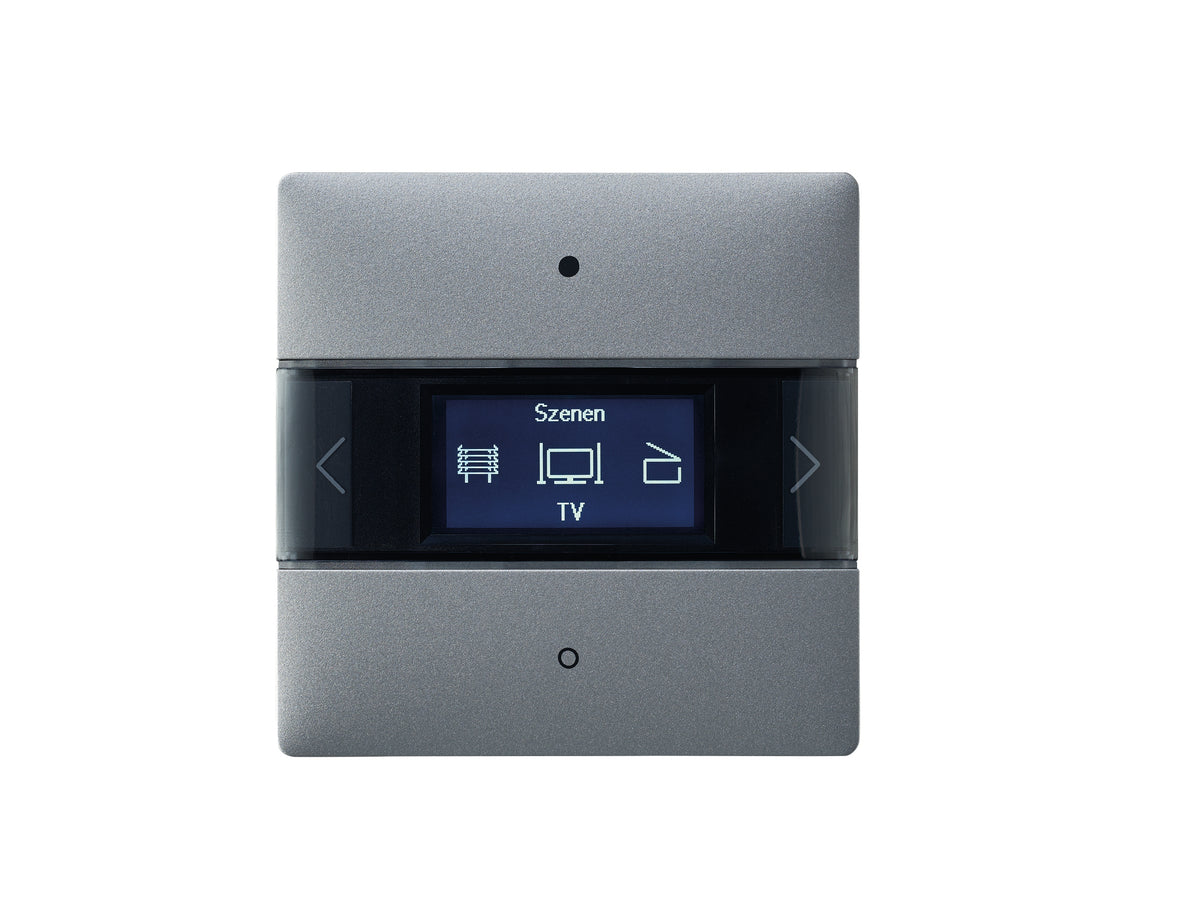

THEBEN 4969268 iON 108 KNX SR Pokojový ovladač s displejem a regulátorem teploty, stříbrná

Stříbrný iON 108 KNX SR je pokojový ovladač pro místnosti, kde se má z jednoho bodu na stěně řídit osvětlení, stínění i teplota. LC displej ukazuje u každé funkce vlastní ikonu a nadpis, třeba Stropní bodovky nebo Žaluzie terasa, a k tomu její stav, třeba jas nebo polohu. Vestavěný regulátor zvládne topení, chlazení i fancoil a přes Bluetooth přístroj obsluhuje také aplikace iONplay v telefonu nebo tabletu.

Je to pro mě?

Ano, pokud:

• chcete stříbrný ovladač KNX s displejem, na kterém má každá funkce svůj název
• jedním přístrojem potřebujete obsloužit až dvacet funkcí, od spínání a stmívání po scény a barvy RGB
• v místnosti nemá být zvlášť termostat a zvlášť tlačítka, regulace teploty je součástí ovladače
• na stěně se mají objevit údaje ze sběrnice, například CO2, venkovní teplota nebo rychlost větru
• ovládání z tabletu nebo telefonu je pro vás výhodou, například v obývacím pokoji
• místnost temperuje fancoil s několika stupni ventilátoru

Ne, zvolte jiný model, pokud:

• displej je zbytečný a postačí stříbrná tlačítka se stavovými LED, pak zvolte iON 102 KNX SR nebo iON 104 KNX SR
• teplotu má jít nastavit kolečkem na samotném regulátoru, ke kterému přivedete okenní kontakt nebo běžná tlačítka, pak zvolte RAMSES 718 P KNX
• má jít o regulátor zcela bez ovládacích prvků, který přesto nabízí čtyři binární vstupy pro klasické vypínače či tlačítka, pak zvolte RAMSES 718 S KNX
• jde vám hlavně o kvalitu vzduchu, tedy CO2 a vlhkost se signalizací barvou LED, pak zvolte AMUN 716 S KNX
• místo displeje dáváte přednost dvěma, čtyřem nebo osmi tlačítkům s čidlem vlhkosti a kvality vzduchu, pak zvolte iONprime PB KNX
• stříbrná do interiéru nesedí a chcete bílou nebo černou, pak zvolte iON 108 KNX nebo iON 108 KNX BK

Hlavní vlastnosti

• stříbrná barva, IP 20, třída ochrany III
• displej s ikonou, nadpisem a stavem každé funkce
• dvacet funkcí, ke kterým vybíráte ze 40 ikon
• regulace teploty, provozního režimu a stupně ventilátoru
• měření teploty vlastním čidlem
• Bluetooth pro aplikaci iONplay
• KNX Data Secure pro zabezpečené uvedení do provozu i komunikaci
• napájení výhradně ze sběrnice, proud 12,5 mA
• deska pro montáž na běžnou přístrojovou krabici je přiložena

Co produkt umí

Šipkami vpravo a vlevo procházíte funkce, horním a dolním tlačítkem tu vybranou obsluhujete. Až tři nejpoužívanější funkce označíte jako oblíbené A, B a C a přepínáte mezi nimi přímo. Pořadí funkcí na displeji určíte sami a po 1, 2, 5 nebo 10 minutách se displej může sám vrátit na oblíbenou funkci A.

Funkce pokryjí spínání, stmívání, pojezd žaluzií, scény, prioritu, hodnoty 0 až 255 a procenta, čísla s plovoucí čárkou o 2 i 4 bajtech, provozní režimy vytápění a klimatizace, teplotu chromatičnosti, barvy RGB, RGBW a XY i sekvence. Sekvence prochází čtyři kroky dokola nebo tam a zpět a v každém kroku mohou čtyři objekty poslat po jednom telegramu. Hodnoty zadáváte pevně pro jednotlivá tlačítka, výběrem ze seznamu až 12 položek nebo posunem v nastaveném rozsahu, přičemž odeslání se dá o 1 až 5 s pozdržet. Dvojklik nastaví u stmívání jas a u žaluzií polohu s natočením lamel, které předem určíte v ETS.

Integrovaný regulátor řídí jen topení nebo topení i chlazení, spojitě s akční veličinou 0 až 100 % nebo dvoubodově, v základním a podle potřeby i přídavném stupni. Typ soustavy zvolíte jako radiátory či podlahové topení, nebo parametry zadáte sami. Skutečnou teplotu získá interně, externě po sběrnici nebo jako průměr. Mezi režimy komfort, standby, noc a ochrana proti mrazu či horku přepíná podle povelů ze sběrnice, čidla nebo tlačítka přítomnosti a stavu okna. Otevřené okno ho přepne do ochrany proti mrazu, při chlazení do ochrany proti přehřátí. V chlazení posouvá žádanou hodnotu podle venkovní teploty a alarm rosného bodu chlazení přeruší. Pro fancoil nabízí jeden až pět stupňů ventilátoru.

V tmavé místnosti se displej ztlumí a ve dne rozjasní, jas lze ale snížit i trvale, jen za tmy nebo po sběrnici. Alarm ze sběrnice displej ohlásí blikáním nebo pulzováním v nastaveném intervalu.

Ovládání a komunikace

Sběrnicový vazební člen má ovladač v sobě a připojuje se jen svorkou KNX, další napájení nevyžaduje. Aplikační program iON 108 obsahuje až 129 objektů, 255 skupinových adres a 255 přiřazení, vhodná je ETS 5.7.5 či novější.

Spojení s telefonem navážete v aplikaci iONplay zadáním PIN, který ovladač ukáže na displeji. Aplikace nabízí tlačítka Ovládání, Vytápění a Scény, kde nastavíte třeba komfortní teplotu nebo založíte novou světelnou scénu. Obslouží až 30 ovladačů a u každého až 20 funkcí. Platnost spárování omezíte v ETS, po jejím uplynutí se telefon musí spárovat znovu.

Instalace a použití

Ovladač se dodává s montážní deskou, kterou připevníte na standardní přístrojovou krabici. Výrobce doporučuje montážní výšku 1,50 až 1,60 m. Montáž smí provádět jen elektrikář.

V ETS zadáte počet funkcí a ke každé ikonu, nadpis a texty stavů. Pro zabezpečený provoz načtete klíč FDSK ze štítku přístroje. Nový firmware nahrajete aplikací Theben Update Tool pro ETS.

Kde najde využití

• obytné místnosti, kde ovladač na stěně spojí světlo, žaluzie a teplotu
• hotelové pokoje, kde host používá aplikaci jen po dobu nastaveného spárování
• zasedačky, kancelářské prostory a objektové stavby
• regulace s aktorem topení HM 6 T KNX, kterému ovladač posílá spojitou akční veličinu
• prostory s fancoilem a vícestupňovým ventilátorem

Důležité před nákupem

• Ovladač sám žádnou zátěž nespíná a ventily ani světla neovládá přímo. Vždy pracuje s aktory KNX, kterým posílá telegramy a akční veličinu.
• Bez sběrnice KNX nefunguje, síťové napájení nemá a na místo montáže je nutný sběrnicový kabel.
• K tomuto stříbrnému provedení vede výrobce jako příslušenství díly s označením BK, krabici Surface Box iON BK 9080025 pro montáž na omítku a 2násobnou montážní desku iON BK 9070855 pro dva přístroje vedle sebe. Objednávají se zvlášť. Záleží-li vám na jednotném vzhledu, ověřte si jejich barvu před objednávkou.
• Klíč FDSK ze štítku si přepište a uložte, štítek pak z přístroje odstraňte. Ztracený klíč obnovit nejde a zabezpečené uvedení do provozu už potom není možné.
• Část funkcí je vázaná na verzi. Bluetooth jde vypnout a vedlejší ovladač regulátoru použít od firmwaru V1.1.0 s aplikačním programem V2.0, prohození řádků displeje a omezení podlahové teploty od firmwaru V1.2.3 s aplikačním programem V2.2.
• Hlídání teploty podlahy předpokládá, že ji po sběrnici dodá jiný přístroj.
• Vypadne-li jediný zdroj skutečné teploty, regulátor přejde na nouzový program s pevnou akční veličinou. Při průměrování dvou čidel pokračuje s tím, které zůstalo v provozu.
• S krytím IP 20 a okolní teplotou -5 až +45 °C patří ovladač jen do suchých vnitřních prostor.

Časté dotazy

Kdy dlouhý stisk levého tlačítka otevře regulátor?
Jen pokud je regulátor v ETS zapnutý a jako oblíbená funkce A je zvolena některá z funkcí F1 až F20. Když je oblíbenou funkcí A přímo regulátor, slouží dlouhý stisk na obou stranách k přeskakování mezi oblíbenými.

Co znamenají tři pomlčky na displeji?
Výpadek zařízení, které dodává teplotu. Pomlčky se objeví v zobrazení regulátoru nebo ve funkci se skutečnou hodnotou.

Jaké texty ukazuje displej u provozních režimů?
Výchozí jsou Auto, Comfort, Standby, Eco a Protect. V ETS je nahradíte vlastními, stejně jako texty pro zapnuto a vypnuto.

Může se sekvence opakovat sama?
Ano, s automatickým restartem běží stále, jinak proběhne jednou. Kroky přepíná tlačítko, nebo jdou časově s intervalem nastaveným pro každý krok.

Dá se měřená teplota doladit?
Ano, v ETS po 0,1 K, v rozmezí -6,4 až +6,4 K.

Ukáže ovladač teplotu regulátoru ve vedlejší místnosti?
Ano, funkce vedlejšího ovladače zobrazí skutečnou i žádanou teplotu vzdáleného regulátoru a žádanou hodnotu odtud můžete změnit.
