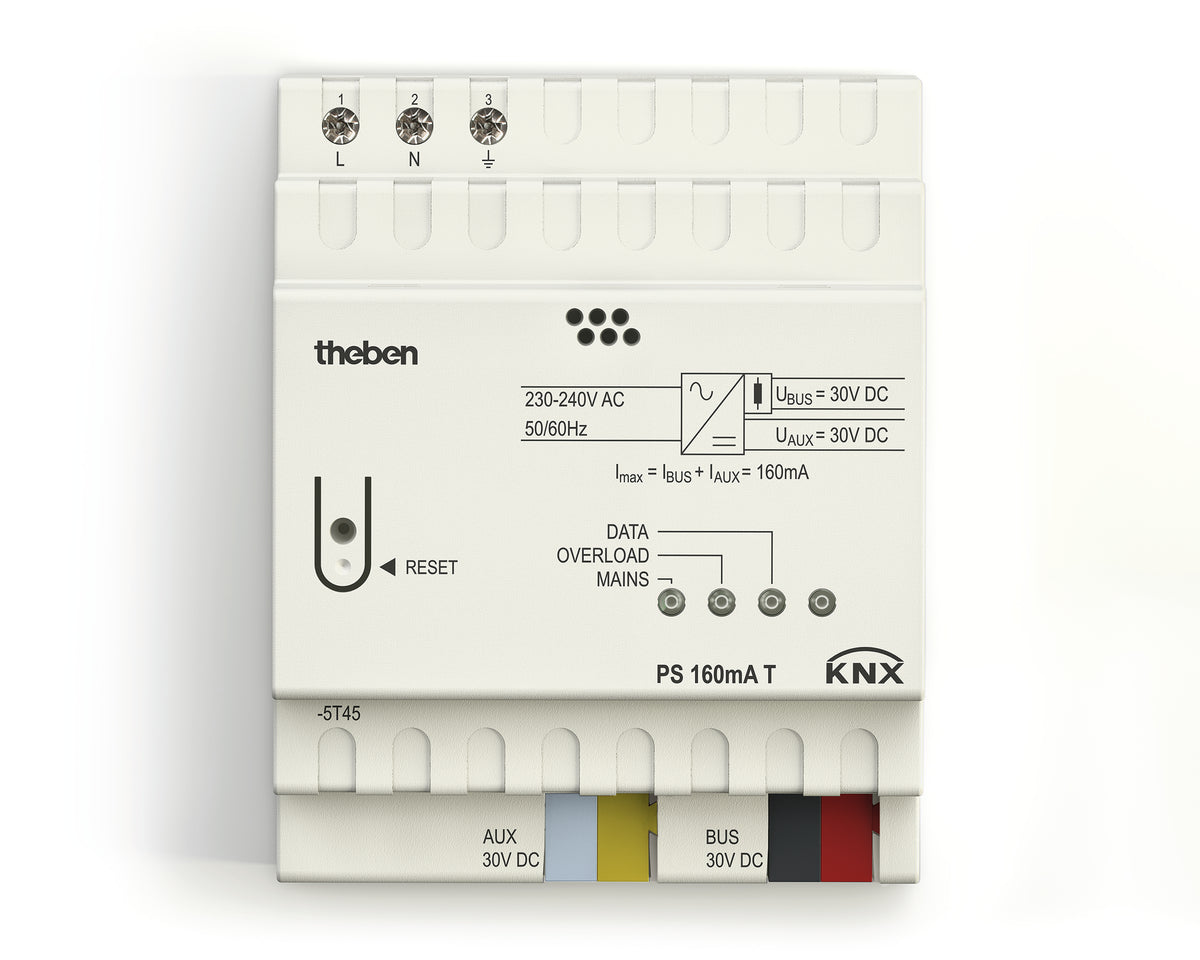

THEBEN 9070956 PS 160 mA T KNX Napájecí zdroj KNX 160 mA s tlumivkou

Stavíte menší instalaci KNX nebo samostatnou linii s malým odběrem a hledáte zdroj, který sběrnici napájí a zároveň hlídá? PS 160 mA T KNX je napájecí zdroj KNX na DIN lištu pro jednu linii. Má integrovanou tlumivku, která odděluje linii od napájení, takže ho připojíte přímo sběrnicovou svorkou. Navíc nabízí samostatný výstup pomocného napětí, LED se stavem výstupu a tlačítko pro reset sběrnice.

Je to pro mě?

Ano, pokud:

• potřebujete napájet jednu linii KNX s menším součtem odběrů přístrojů
• chcete zdroj s tlumivkou v jednom pouzdře, bez samostatné tlumivky
• montujete do rozvaděče nebo malé skříňky na lištu 35 mm
• chcete na první pohled vidět, zda je výstup v pořádku nebo přetížený
• potřebujete v rozvaděči pomocné napětí pro další přístroj
• chcete resetovat sběrnici tlačítkem přímo na zdroji

Ne, zvolte jiný model, pokud:

• součet odběrů na linii přesahuje jmenovitý proud tohoto zdroje, pak zvolte PS 320 mA T KNX
• linie je velká a plná přístrojů, pak zvažte PS 640 mA T KNX nebo PS 1280 mA T KNX

Hlavní vlastnosti

• jmenovitý výstupní proud KNX 160 mA
• integrovaná tlumivka, výstup pro 1 linii
• pomocné napětí 30 V DC na zvláštním výstupu
• odolnost proti trvalému zkratu a přetížení
• LED zelená, červená a modrá pro stav výstupu a provoz na sběrnici
• tlačítko reset pro reset sběrnice
• napájení 230 až 240 V AC, 50 až 60 Hz
• šířka 4 moduly, montáž na DIN lištu

Co produkt umí

Zdroj vyrábí napětí sběrnice KNX a průběžně ho hlídá. Na výstupu je bezpečné malé napětí SELV. Integrovaná tlumivka odděluje linii od napájecí části, takže samostatnou tlumivku nepotřebujete. Výstup je chráněný proti zkratu i přetížení a zkrat vydrží trvale. Proud při trvalém zkratu je nejvýše 0,5 A.

Výpadek sítě zdroj přemostí po dobu nejméně 130 ms bez přerušení napětí na sběrnici. Při jmenovitém zatížení je ztrátový výkon 1,5 W a příkon 7 W.

Ovládání a komunikace

LED na čelní straně ukazuje stav výstupu. Svítí zeleně, když zdroj pracuje správně, červeně při přetížení nebo zkratu. Krátké modré bliknutí znamená, že po sběrnici právě prošel telegram KNX, takže hned vidíte, že linie žije. Tlačítkem reset sběrnici na nejméně 20 sekund zkratujete. Přístroje na linii tím přijdou o napětí a po uplynutí této doby znovu naběhnou.

Instalace a použití

Zdroj se montuje do rozvaděče nebo malé skříňky na lištu TH 35 podle EN 60715. Instalaci smí provést jen elektrikář a před montáží i demontáží musí být vypnuté síťové napětí. Síť připojte na svorky L a N, linii KNX na sběrnicovou svorku. Pomocné napětí je vyvedené zvlášť. Zdroj je určený jen do vnitřních prostor s provozní teplotou -5 až 45 °C, krytím IP 20 a třídou ochrany II podle EN 60730-1.

Po připojení sítě se rozsvítí LED. Pokud zůstane zelená, je vše v pořádku a můžete pokračovat v uvádění linie do provozu v ETS.

Kde najde využití

• malé instalace KNX v bytě nebo menším domě
• samostatná linie pro několik přístrojů v podružném rozvaděči
• zkušební a výukové sestavy KNX
• rozšíření instalace o novou linii s nízkým odběrem

Důležité před nákupem

• Sečtěte odběr ze sběrnice všech přístrojů, které na linii plánujete, a nechte si rezervu. Odběr najdete u každého přístroje v technických údajích.
• Pokud linii později rozšíříte, jmenovitý proud tohoto modelu se může ukázat jako nedostatečný. Při plánovaném růstu zvažte rovnou silnější model.
• Zdroj napájí jednu linii. Každá další linie potřebuje vlastní zdroj s tlumivkou.
• Pomocný výstup je samostatný výstup vedle linie KNX a slouží k napájení dalších přístrojů, které pomocné napětí potřebují.
• Stisk tlačítka reset vyřadí celou linii minimálně na 20 sekund. Nepoužívejte ho za provozu bez důvodu.
• Montáž a připojení na síť patří jen elektrikáři. Zdroj potřebuje v rozvaděči přívod 230 až 240 V AC s vodiči L a N.
• Zdroj je dimenzovaný pro stupeň znečištění 2 a jmenovité impulzní napětí 4 kV, tedy pro běžné prostředí rozvaděče v budově.
• Zdroj nemá venkovní ani vlhkostní krytí, patří do suchého rozvaděče.
• Rozváděč počítejte se ztrátovým teplem zdroje, při plném zatížení jde o 1,5 W.

Časté dotazy

Jak poznám, že linie komunikuje?
Při každém telegramu KNX LED krátce blikne modře, takže provoz na sběrnici vidíte přímo na zdroji.

Co znamená červená LED?
Výstup je přetížený nebo ve zkratu. Zkontrolujte vedení a odběr přístrojů na linii.

Kolik zdroj spotřebuje, když linie skoro nic neodebírá?
V pohotovosti nejvýše 0,8 W.

Musí zdroj být v hlavním rozvaděči?
Ne. Je určený i do malých skříněk s lištou 35 mm, takže ho umístíte blíž k linii.

Mohu pomocné napětí použít pro IP rozhraní?
Napěťově ano, pokud rozhraní takové napětí přijímá. Například IPsecure Interface KNX bere napájení 12 až 30 V DC a jeho příručka napájení z výstupu zdroje Theben bez tlumivky výslovně připouští. Odběr rozhraní se ale odečte od kapacity zdroje, takže na linii připojíte o to méně přístrojů KNX. U nejmenšího zdroje z řady to může být podstatná část, proto si odběr rozhraní ověřte v jeho technických údajích.

Co se stane při krátkém výpadku sítě?
Velmi krátký výpadek zdroj přemostí a linie běží dál. Delší výpadek přeruší napájení sběrnice.

PS 160 mA T KNX nebo PS 320 mA T KNX?

Menší zdroj zvolte pro malou linii s několika přístroji. Silnější zvolte, pokud součet odběrů přesáhne proud menšího nebo počítáte s rozšířením.
