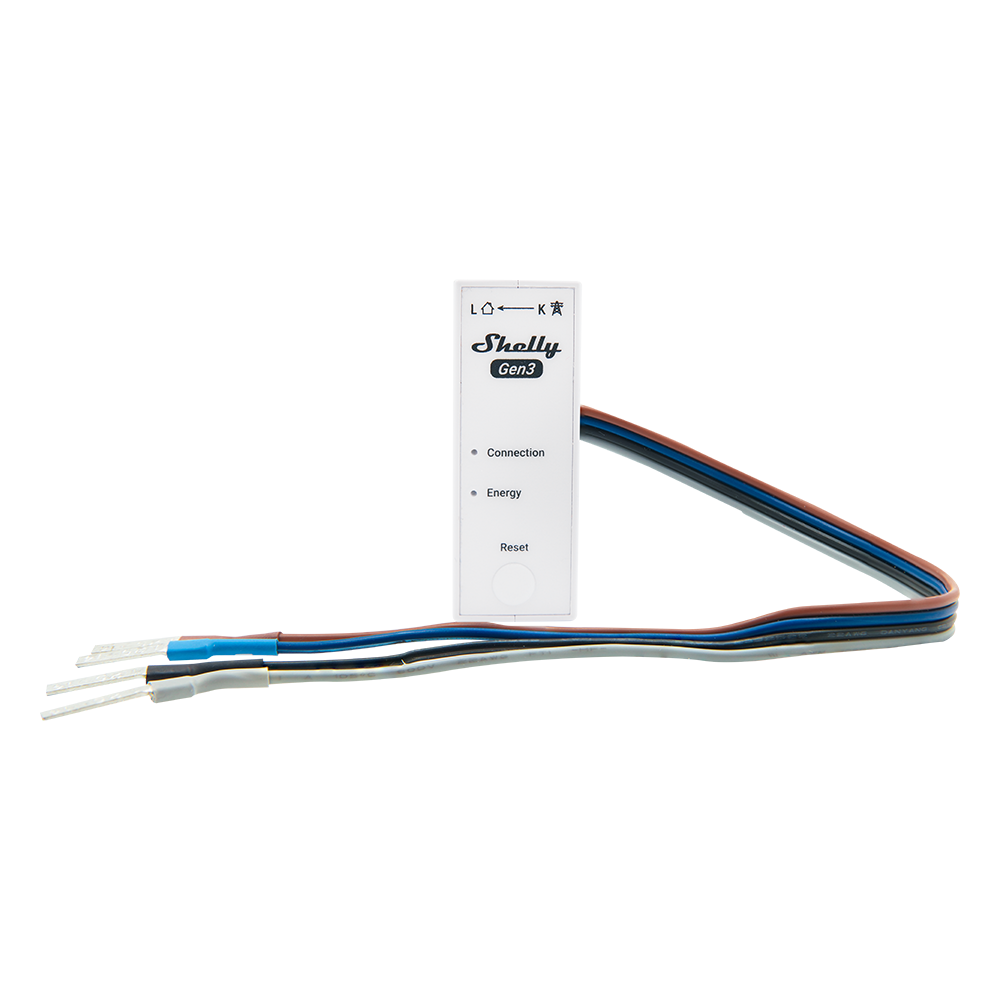

SHELLY 3EM-63W Gen3 Třífázový elektroměr do rozvaděče s barevně odlišenými vodiči, měření do 63 A, WiFi, Bluetooth

V rozvaděči rozhoduje, kam se přístroj vejde. Shelly 3EM-63W Gen3 je jediné z dvojice provedení, které se smí osadit i nad jističe, ne jenom pod ně. Měří tři fáze, nebo tři nezávislé jednofázové okruhy.

Je to pro vás?

• Ano, pokud máte v rozvaděči volné místo jen nad jističi. Toto provedení tam smí.
• Ano, pokud měříte hlavní přívod do 63 A na fázi.
• Ano, pokud chcete jedním přístrojem měřit tři nezávislé jednofázové okruhy.
• Ano, pokud sledujete fotovoltaiku. Čtyřkvadrantní měření oddělí odebranou energii od dodané.
• Ne, pokud chcete ploché připojovací svorky. Ty má sesterské provedení 3EM-63T Gen3.
• Ne, pokud potřebujete přístroj, který také spíná. Tento pouze měří.
• Ne, pokud máte vodiče silnější, než aby prošly otvorem o průměru 8 mm.

Hlavní vlastnosti

• osazení nad jističe i pod jističe
• tři fázové vstupy LA, LB a LC jako barevně odlišené vodiče
• bezkontaktní snímání proudu integrovanými převodníky, otvory o průměru 8 mm
• rozsah 0 až 63 A na fázi, saturace při 130 A
• výška 21 mm, celkové rozměry 21 x 54 x 42 mm bez vodičů
• hmotnost 58 g včetně vodičů, délka vodičů 260 mm
• čtyřkvadrantní měření a třída přesnosti B pro činnou energii
• paměť na sedm dní v minutovém rozlišení
• Wi-Fi a Bluetooth, MQTT, skriptování, 20 plánů a 20 webhooků po pěti adresách

Co produkt umí

Na každé fázi měří napětí, proud, činný i zdánlivý výkon, účiník a k tomu činnou i jalovou energii základní harmonické. Čtyři kvadranty znamenají, že odliší odebranou energii od dodané, což je podstatné u fotovoltaiky. Volitelně hlídá i sled fází. Naměřené hodnoty si drží v paměti, která přežije výpadek napájení, a stáhnete z ní sedm dní v minutovém rozlišení, buď jako CSV se zaznamenanými hodnotami PQ, nebo jako JSON přes rozhraní RPC. Vlastní hodiny reálného času zajistí, že záznamy mají správné časové značky i bez spojení s časovým serverem.

Ovládání a komunikace

Přístroj pracuje samostatně v místní síti Wi-Fi, nebo přes cloud pomocí MQTT, HTTP a WebSocketu, přičemž všechna příchozí spojení podporují TLS. Nastavuje se a sleduje ve vestavěném webovém rozhraní. Ovládacím prvkem je jediné tlačítko: pět sekund podržení zapne přístupový bod, deset sekund vrátí tovární nastavení. Stav sítě poznáte podle barvy kontrolky:

• modrá znamená přístupový bod
• červená chybějící síť
• žlutá síť bez cloudu
• zelená plné připojení

Druhá kontrolka bliká červeně podle množství protékající energie.

Instalace a použití

Právě v montáži je hlavní rozdíl mezi provedeními. Toto provedení se smí umístit nad jističe i pod ně, provedení s plochými svorkami jen pod ně. Fázové vodiče se protahují otvory o průměru 8 mm, takže se vedení nepřerušuje, jen se na jednom konci odpojí a provlékne. Přívodní vodiče jsou barevně odlišené a měří 260 mm. Napájení si přístroj bere mezi vodiči LA a N z napětí 220 až 240 V a jeho vlastní spotřeba je pod 2 W. Přívod má být jištěný 63 A s charakteristikou B nebo C, vypínací schopností 6 kA a třídou omezení energie 3.

Vybavení

• Výška jen 21 mm. Právě proto se vejde i tam, kde nad jističi zůstal úzký pruh místa.
• Barevně odlišené přívody dlouhé 260 mm. Při zapojování se fáze nezamění.
• Integrované proudové převodníky. Kleště se nekupují ani neumisťují, jsou v pouzdře.
• Paměť odolná proti výpadku a vlastní hodiny reálného času. Sedm dní minutových záznamů se správnými časovými značkami.
• Hlídání sledu fází. Lze zapnout a hlásí obrácené pořadí.
• Export CSV pro hodnoty kvality sítě a JSON přes RPC. Data jdou i do vlastního systému.

Co si ještě připravit

• Změřený průměr fázových vodičů. Otvory mají 8 mm, silnější vodič se přes ně nepřetáhne.
• Možnost odpojit fázový vodič na jednom konci. Provlékne se otvorem a vrátí zpět, samotné vedení zůstane celé.
• Nulový vodič u vodiče LA. Napájení jde mezi LA a N, bez nuly to nepůjde.
• Jištění přívodu 63 A s charakteristikou B nebo C, vypínací schopností 6 kA a třídou omezení energie 3.
• Místo na 260 mm dlouhé přívody od měřiče k jejich svorkám.
• Cloud nebo vlastní systém na delší historii. V přístroji zůstane sedm dní.
• Kvalifikovaného elektrikáře. Zásah do rozváděče patří odborníkovi.

Kde najde využití

• rozvaděč, kde je volné místo jen nad jističi
• hlavní přívod domu do 63 A na fázi
• tři samostatné jednofázové okruhy měřené jedním přístrojem
• fotovoltaická instalace se sledováním odběru i dodávky
• dodatečné měření tam, kde se rozvaděč nemá předělávat

Důležité před nákupem

• Toto je provedení W s barevně odlišenými vodiči. Ploché připojovací svorky má provedení T.
• Montáž nad jističe je možná právě jen u tohoto provedení.
• Otvor pro vodič má průměr 8 mm. Silnější vodič se jím neprotáhne.
• Je to měřič, spínaný výstup nemá.
• Přesnost proudu je ±1 % v rozsahu 2 až 63 A, ±2 % mezi 1 a 2 A a ±5 % pod 1 A.
• Klesne-li zatížení pod 30 VA na každém ze tří kanálů, přístroj výkon dál zobrazuje, ale energii do statistiky nepřičítá.
• V přístroji se ukládá sedm dní záznamů v minutovém rozlišení.
• Napájení je mezi vodiči LA a N, nulový vodič je tedy potřeba.
• Provozní teplota je -20 až 40 °C při vlhkosti 30 až 70 % RH.
• Instalaci do rozvaděče smí provést jen osoba s odpovídající elektrotechnickou kvalifikací.

Přesnost podle velikosti odběru

Odchylka měřiče není jedno číslo. U malých odběrů roste a pod jistou hranicí se energie nezapočítá vůbec.

Pro činnou energii má měřič třídu přesnosti B. Saturace převodníků nastává až při 130 A, tedy daleko za jmenovitým rozsahem 63 A na fázi.

Časté dotazy

Můžu ho dát nad jističe?
Ano, u provedení W je to výslovně dovolené. U provedení T je možná jen montáž pod jističe.

V čem se liší od provedení T?
Zakončením vodičů, rozměry a hmotností. W má barevně odlišené vodiče, výšku 21 mm a váží 58 g.

Přeruší se kvůli němu vedení?
Nepřeruší. Proud se snímá bezkontaktně, vodič se ale musí protáhnout otvorem, takže se na jednom konci odpojí.

Kolik ampérů změří?
Rozsah je 0 až 63 A na fázi, saturace nastává při 130 A.

Zvládne tři samostatné okruhy?
Ano, zvládne třífázovou soustavu i tři nezávislé jednofázové okruhy.

Provedení W nebo T?

Měřicí obvod je u obou stejný. Liší se tím, kam se smějí osadit a jak se připojují.

Provedení W zvolte, když je volné místo jen nad jističi nebo když rozhoduje výška. Provedení T tehdy, když vám vyhovuje plochý terminál a měřič jde pod jističe.
