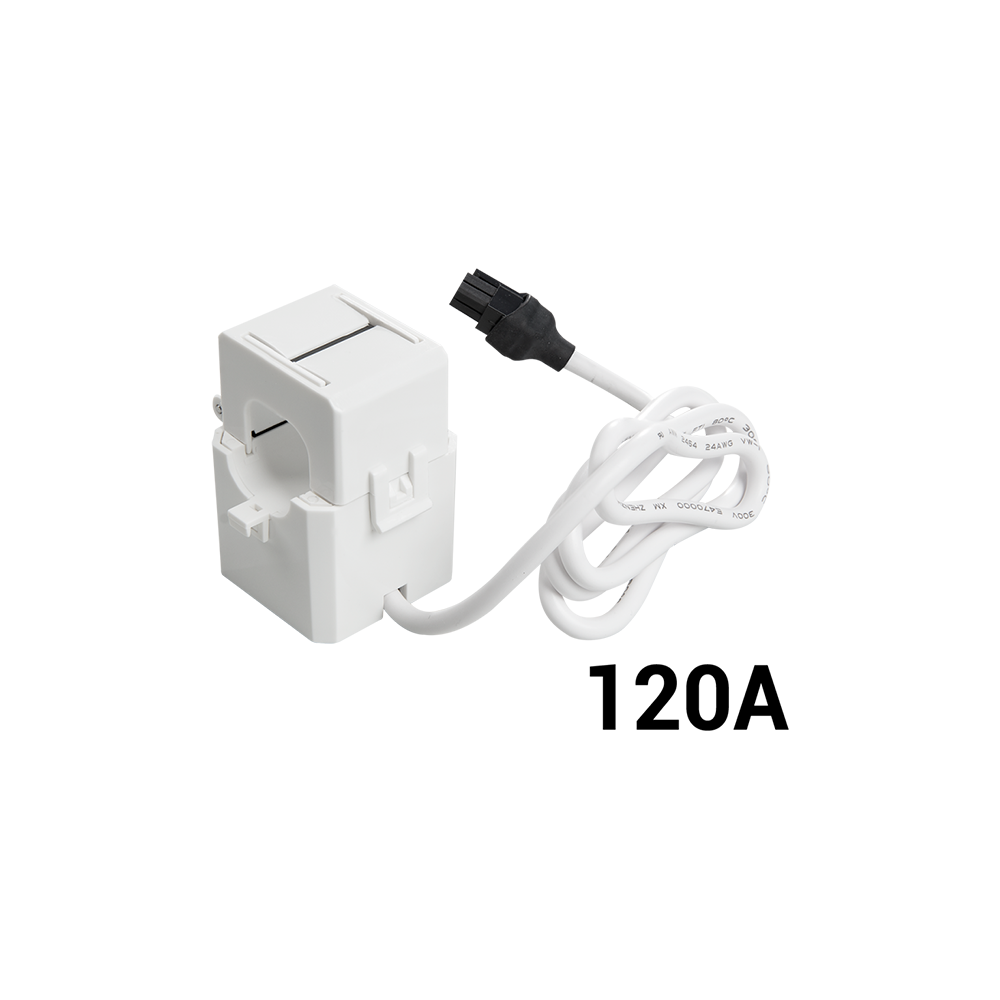

SHELLY CT 120A Měřicí kleština proudu pro Shelly EM a 3EM vnitřní průměr 15 mm, kabel 60 cm

Měřiče Shelly EM a 3EM samy o sobě proud nezměří. Potřebují kleštinu, která se nasadí na vodič a předá mu úměrně zmenšený signál. Tahle zvládne 120 A, což je rozsah pro hlavní přívod domu nebo pro silnější okruh, kde padesátiampérová verze nestačí.

Je to pro vás?

• Ano, pokud máte Shelly EM nebo Shelly 3EM a měříte okruh, kde teče víc než 50 A.
• Ano, pokud potřebujete náhradu za poškozenou kleštinu u funkčního měřiče.
• Ano, pokud nechcete rozpojovat obvod. Kleština se na vodič jen nasadí.
• Ne, pokud máte Pro EM-50, Pro 3EM, EM Gen3, EM Gen4 nebo Pro 3EM-3CT63. S těmito modely kompatibilní není.
• Ne, pokud je váš vodič silnější než 15 mm. Do kleštiny se nevejde.
• Ne, pokud čekáte, že změří i napětí. To zajišťuje modul Shelly EM nebo 3EM.

Hlavní vlastnosti

• jmenovitý primární proud 120 A
• jmenovitý sekundární proud 40 mA
• vnitřní průměr 15 mm
• přesnost 1 %
• feritové jádro
• elektrická pevnost 3000 V AC při 1 mA po dobu 60 s
• rozměry 31 x 45 x 30 mm, délka kabelů 60 cm

Co produkt umí

Převádí velký proud na malý, se kterým už měřič umí pracovat. Kleština poskytuje sekundární proud přesně úměrný proudu v primárním obvodu a sama představuje zanedbatelnou zátěž měřeného obvodu. Kleština se přitom na vodič jen nasadí, obvod se nerozpojuje. Napětí měří samotný modul Shelly EM, kleština dodává informaci o proudu.

Ovládání a komunikace

Kleština je pasivní díl bez elektroniky a bez napájení. Nic nenastavuje a do sítě sama nic neposílá. Sekundárním vodičem vede úměrně zmenšený proud do měřiče Shelly EM nebo 3EM a teprve ten hodnoty vyhodnotí a pošle dál do aplikace nebo do domácí automatizace. Veškeré nastavení tedy zůstává na měřiči.

Instalace a použití

Kleština se rozevře a nasadí na jeden vodič, ne na celý kabel. Při montáži rozhodují tyto údaje:

• vnitřní průměr 15 mm určuje, jak silný vodič se do kleštiny vejde
• kabely dlouhé 60 cm určují, jak daleko od měřiče může být měřené místo
• pro Shelly EM se hodí verze 50 A i 120 A
• pro Shelly 3EM se používá tato verze 120 A

Vybavení

Je to jediná součástka bez displeje, bez tlačítka a bez napájení. O to víc rozhoduje její mechanika a její čísla.

• Feritové jádro. Přenáší proud z měřeného vodiče do sekundárního vinutí bez dotyku s ním.
• Převod 120 A na 40 mA. Měřič dostane signál přesně úměrný proudu v obvodu.
• Přesnost 1 %. Při odběru 20 A to znamená odchylku v desetinách ampéru.
• Elektrická pevnost 3000 V střídavých při 1 mA po 60 s. Izolace mezi měřeným a měřicím obvodem.
• Rozevírací jádro. Kleště se na vodič nasadí, obvod se kvůli nim nerozpojuje.
• Kabely 60 cm. Určují, jak daleko od měřiče může být měřený vodič.

Co si ještě připravit

• Měřič Shelly EM nebo Shelly 3EM. Samotné kleště neměří nic, jsou to oči, ne hlava.
• Změřený průměr vodiče. Vnitřní průměr kleští je 15 mm, silnější vodič se dovnitř nevejde.
• Místo v rozváděči do 60 cm od měřiče. Delší kabely nejsou součástí dodávky.
• Počet kleští podle počtu fází. Shelly 3EM je trojfázový, kolik jich vaše instalace potřebuje, ověřte v dokumentaci měřiče.
• Odpojený rozváděč a kvalifikovaného elektrikáře. Kleště se sice do obvodu nezapojují, ale práce na rozváděči se dělá při odpojeném napětí.

Kde najde využití

• hlavní přívod rodinného domu, kde padesát ampér nestačí
• měření spotřeby tepelného čerpadla nebo nabíjecí stanice
• dílna nebo provozovna se silnějším okruhem
• měření odběru samostatného podružného rozvaděče
• náhrada poškozené kleštiny u funkčního měřiče

Důležité před nákupem

• Kleština není kompatibilní se Shelly Pro EM-50, Pro 3EM, EM Gen3, EM Gen4 ani Pro 3EM-3CT63.
• Tato kleština má EAN 3800235266052. Verze pro Pro 3EM je samostatný výrobek s EAN 3800235266410, stejné ampéry, jiné určení.
• Vnitřní průměr je 15 mm. Silnější vodič se do kleštiny nevejde.
• Kleština měří pouze proud. Napětí a výpočet spotřeby zajišťuje modul Shelly EM nebo 3EM.
• Shelly 3EM je trojfázový měřič. Kolik kleštin na svou instalaci potřebujete, si ověřte v dokumentaci měřiče.

Rozměry a rozsah

Toto jsou čísla, která rozhodnou, jestli kleště na vaši instalaci vůbec sednou.

Kleště se nasazují vždy na jeden vodič, ne na celý kabel. Kdyby objaly fázi i nulu naráz, proudy se navzájem vyruší a měřič ukáže nulu.

Časté dotazy

Sedne mi na Shelly EM Gen3 nebo Gen4?
Nesedne. EM Gen3 ani EM Gen4 nejsou s touto kleštinou kompatibilní.

Jaký je rozdíl proti verzi 50 A?
Rozsah a určení. Padesátka je pro Shelly EM, stodvacítka pro Shelly EM i Shelly 3EM.

Musím kvůli ní vypínat obvod?
Kleština se do obvodu nezapojuje, jen obemkne vodič. Práci na rozvaděči ale vždy dělejte podle platných předpisů a při odpojeném napětí.

Je Shelly 3EM trojfázový?
Ano. Počet kleštin pro konkrétní instalaci si ověřte v dokumentaci měřiče.

Jak přesně měří?
Přesnost je 1 %.

Které kleště k mému měřiči

Kleště nejsou univerzální. Toto je nejčastější důvod reklamace, proto raději dvakrát ověřte.

Tyto kleště mají EAN 3800235266052. Pokud si nejste jistí, porovnejte ho s tím na obalu, ne název a ne vzhled.
