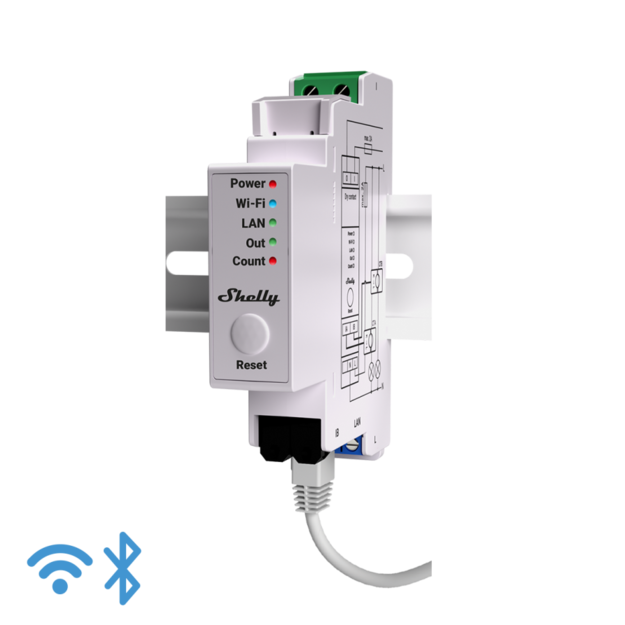

SHELLY Pro EM-50 2kanálový jednofázový elektroměr na DIN lištu s relé pro stykač, vč. 2 svorek 50 A, WiFi, Bluetooth, LAN

Měřič, který nejen počítá, ale i sepne. Shelly Pro EM-50 sleduje dva jednofázové okruhy přes proudové svorky a k tomu má vestavěné galvanicky oddělené relé, kterým se ovládá stykač.

Je to pro vás?

• Ano, pokud chcete měřit dva jednofázové okruhy do 50 A jedním přístrojem.
• Ano, pokud má měření zároveň ovládat stykač. Relé je přímo v přístroji.
• Ano, pokud sledujete fotovoltaiku. Čtyřkvadrantní měření oddělí odebranou energii od dodané.
• Ano, pokud chcete v rozvaděči nechat jen kabel. LAN, Wi-Fi i Bluetooth se dají zapnout a vypnout jednotlivě.
• Ne, pokud potřebujete třífázové měření. Tento přístroj je dvoukanálový a jednofázový.
• Ne, pokud chcete spínat velký spotřebič napřímo. Relé je do 2 A a slouží k ovládání stykače.
• Ne, pokud měříte nad 50 A na kanál.

Hlavní vlastnosti

• dva měřicí kanály přes proudové svorky, vstupy IA a IB
• rozsah proudu 0 až 50 A
• vestavěné galvanicky oddělené relé do 2 A při 240 V AC pro ovládání stykače
• měření napětí 100 až 260 V s přesností ±1 %
• čtyřkvadrantní měření
• paměť nejméně 60 dní v minutovém rozlišení
• export do CSV a do JSON přes RPC
• hodiny reálného času, které drží správný čas i při ztrátě spojení se serverem SNTP
• Wi-Fi, Bluetooth a Ethernet přes RJ45, každou lze samostatně vypnout
• šířka 19 mm na DIN lištu, hmotnost 63 g

Co produkt umí

Na obou kanálech hlásí v reálném čase napětí, proud, činný i zdánlivý výkon a účiník, a k tomu činnou i zdánlivou energii. Měření je čtyřkvadrantní, takže odliší odebranou energii od dodané. Naměřené hodnoty ukládá do paměti, která přežije výpadek napájení, a zpětně z ní vytáhnete nejméně šedesát dní v minutovém rozlišení. Zvláštností je vestavěné relé: má galvanicky oddělené svorky I a O, spíná do 2 A a slouží k ovládání stykače. Přepnout jej lze i ručně krátkým stiskem tlačítka na přístroji.

Ovládání a komunikace

Zvláštní je, že si tři způsoby připojení můžete zapnout nebo vypnout jednotlivě: Ethernet, Wi-Fi i Bluetooth. Kdo chce mít v rozvaděči jen kabel, nechá běžet LAN a rádio umlčí. Ovládat a nastavovat se přístroj dá ve vestavěném webovém rozhraní, do cloudu jde přes MQTT, HTTP nebo WebSocket a příchozí spojení podporují TLS. Z firmwaru využijete skriptování, MQTT a dvacet webhooků po pěti adresách, CoAP podporovaný není. Jedno tlačítko na čelní straně obsluhuje tři věci: krátký stisk přepne relé, podržení na pět sekund otevře přístupový bod a podržení na deset sekund obnoví tovární nastavení.

Instalace a použití

Svorkovnice se dělí na tři skupiny:

• L a N pro napájení a měřené napětí
• IA a IB pro proudové svorky
• I a O pro spínaný obvod

Vodič patří do rozsahu 0,5 až 2,5 mm², odizolovaný na 6 až 7 mm, a šrouby se dotahují nejvýše momentem 0,4 Nm. Na liště zabere modul 19 mm, celé rozměry jsou 94 x 19 x 69 mm a hmotnost 63 g. Napájení je 100 až 260 V při 50/60 Hz, vlastní spotřeba pod 3 W. Dvě věci stojí za zapamatování. Kabel LAN se připojuje i odpojuje jen při vypnutém napájení přístroje a jeho konektor nesmí mít kovové části na dotyk, a na rozhraní pro přídavný modul je při zapnutém napájení vysoké napětí.

Vybavení

Elektroměr, který jen ukáže spotřebu, je polovina práce. Tenhle navíc ví, kterým směrem energie teče, pamatuje si to dva měsíce zpátky a dokáže podle toho sepnout stykač.

• Měření ve čtyřech kvadrantech, takže rozliší odběr i dodávku. Výrobce modul označuje za připravený na fotovoltaiku.
• Dva nezávislé kanály, každý s vlastním měřicím transformátorem
• Vestavěné relé se suchým kontaktem pro ovládání stykače, galvanicky oddělené od měření
• Záznam dat na nejméně 60 dní v minutovém kroku, v paměti, která přežije výpadek napájení
• Export do CSV pro zaznamenané hodnoty kvality a do JSON přes rozhraní RPC
• Hodiny reálného času, které jdou dál, i když spojení se serverem SNTP vypadne
• Optická signalizace spotřeby, kontrolka bliká tím rychleji, čím více energie okruhem protéká
• Třída přesnosti B pro činnou energii, výrobce uvádí přesnost měření 1 procento

Uvnitř pracuje procesor ESP32-D0WDQ6 se 16 MB paměti flash. Rádio vysílá v pásmu 2400 až 2495 MHz s výkonem pod 20 dBm, Wi-Fi podle 802.11 b/g/n, Bluetooth ve verzi 4.2, k tomu Ethernet přes RJ45. Modul zvládne 20 webhooků s pěti adresami na jeden, skriptování i MQTT. Protokol CoAP nepodporuje. Má také sériové rozhraní pro přídavný modul Shelly.

Co si ještě připravit

• Stykač, má-li modul něco spínat. Vestavěné relé je suchý kontakt na 2 A a slouží k ovládání stykače. Větší spotřebič se na něj nepřipojuje přímo, hranicí jsou právě ty 2 A.
• Jištění přístroje i spínaného obvodu na nejvýše 2 A. Výrobce k němu uvádí vypínací charakteristiku B nebo C, vypínací schopnost 6 kA a třídu omezení energie 3.
• Přístup k měřenému vodiči. Měřicí transformátory se nasazují na vodič, který proto musí jít rozpojit nebo alespoň uvolnit. Dva kusy na 50 A jsou součástí balení.
• Nulový vodič přímo u modulu. Napájení jde ze svorek L a N a je to zároveň napětí, které modul měří.
• Vodič 0,5 až 2,5 mm² s odizolováním 6 až 7 mm a momentový šroubovák na 0,4 Nm. Svorky přijímají plný vodič, lanko i dutinku.
• Místo na liště se šířkou 19 mm. Modul je vysoký 94 mm, hluboký 69 mm a váží 63 g.
• Beznapěťový stav při práci se síťovým kabelem a s doplňkem. Kabel LAN se připojuje a odpojuje jen při vypnutém modulu a na rozhraní pro přídavný modul je při zapnutém napájení vysoké napětí.
• Vnitřní prostředí. Teplota -20 až 40 °C, vlhkost 30 až 70 %, nadmořská výška do 2000 m.

Kde najde využití

• dva jednofázové okruhy měřené jedním přístrojem
• odběr a výroba z fotovoltaiky na dvou samostatných kanálech
• rozvaděč, kde má měření zároveň ovládat stykač
• podružné měření dvou částí objektu
• instalace s pevnou sítí, kde se na Wi-Fi nespoléhá

Důležité před nákupem

• Přístroj je dvoukanálový a jednofázový. Pro tři fáze slouží jiné modely řady Pro.
• Vestavěné relé je do 2 A. Je určené k ovládání stykače, ne ke spínání velkého spotřebiče.
• Rozsah měření je 0 až 50 A na kanál.
• Přesnost proudu je ±1 % v rozsahu 5 až 50 A, ale ±2 % v rozsahu 1 až 5 A.
• Napájení je střídavé 100 až 260 V. Stejnosměrné napájení ani stejnosměrné spínání modul nepodporuje.
• Data se ukládají nejméně 60 dní v minutovém rozlišení.
• CoAP podporovaný není.
• Na rozhraní pro přídavný modul je při zapnutém napájení vysoké napětí.
• Provozní teplota je -20 až 40 °C a vlhkost 30 až 70 % RH.
• Přístroj patří do rozvaděče v suchém vnitřním prostoru.
• Instalaci do rozvaděče smí provést jen osoba s odpovídající elektrotechnickou kvalifikací.

Připojovací svorky

Modul zvládne i rozdělenou fázi, tedy zapojení se dvěma vodiči po 120 V střídavých proti nule. V takovém případě nese první kanál jednu větev a druhý tu opačnou.

Časté dotazy

Kolik okruhů změří?
Dva, každý přes vlastní proudovou svorku na vstupu IA nebo IB.

Umí něco sepnout?
Ano, má vestavěné galvanicky oddělené relé do 2 A. Je určené k ovládání stykače.

Kolik ampérů unese měření?
Rozsah je 0 až 50 A na kanál.

Jak dlouho si pamatuje data?
Nejméně šedesát dní v minutovém rozlišení, v paměti odolné proti výpadku napájení.

Můžu vypnout Wi-Fi a nechat jen LAN?
Ano, každou z možností připojení lze samostatně zapnout nebo vypnout.

Co modul měří a jak přesně

Měří se okruh, na kterém je nasazen transformátor, ne samotný modul. Co přes transformátor neprojde, to se v číslech neobjeví.
