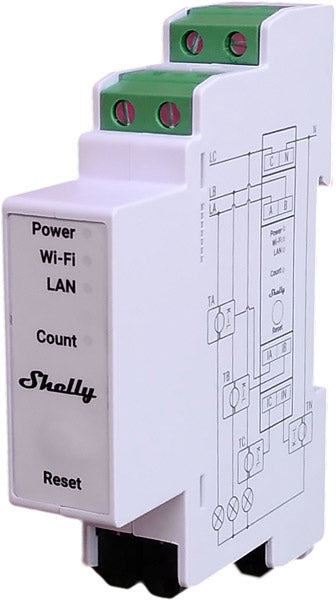

SHELLY Pro 3EM-3CT63 Elektroměr na DIN lištu pro měření do 63 A vč. trojfázového proudového transformátoru, WiFi, Bluetooth, LAN

Chcete vědět, kolik elektřiny protéká jednotlivými fázemi hlavního přívodu, nebo raději sledovat zvlášť fotovoltaiku a nabíječku elektromobilu? Shelly Pro 3EM-3CT63 je elektroměr na DIN lištu, který zvládne jednofázovou i třífázovou instalaci. Proud neměří v přerušeném obvodu, ale bezdotykově, trojfázovým transformátorem 3CT63 nasazeným shora na fázové vodiče nad jističem. Měřené vedení se kvůli tomu nemusí rozpojovat.

Je to pro vás?

Ano, pokud

• chcete vidět spotřebu zvlášť po fázích i jako součet za celý objekt
• máte fotovoltaiku a potřebujete odlišit odběr ze sítě od energie dodané do sítě
• proud v žádné z měřených fází nepřekročí 63 A
• vnější průměr fázových vodičů se vejde do otvoru 9 mm
• chcete data držet doma a číst je přes Modbus, MQTT nebo webové rozhraní
• v rozvaděči zbývá volné místo na jeden modul široký 19 mm

Ne, zvolte jiný model, pokud

• chcete zároveň spínat zátěž. Samotný elektroměr relé nemá, kontakt pro ovládání stykače přidá Shelly Pro 3EM Switch Add-on
• měřený proud přesahuje 63 A. Do 120 A je určen Shelly Pro 3EM, do 400 A Shelly Pro 3EM-400
• fázové vodiče jsou silnější, než dovolí otvor 9 mm. Shelly Pro 3EM má otvor 15 mm a Shelly Pro 3EM-400 otvor 35 mm
• potřebujete měřit jediný spotřebič zapojený do zásuvky. Na to je vhodnější Shelly Plug PM Gen3

Hlavní vlastnosti

• měření na třech fázích, s volitelným transformátorem i na nulovém vodiči
• 0 až 63 A na kanál s tolerancí ±1 % od 2 A výše
• čtyřkvadrantní měření, u činné energie třída přesnosti B
• činný i zdánlivý výkon, činná i zdánlivá energie a účiník
• trojfázový transformátor 3CT63 v balení, otvor pro vodič 9 mm
• záznam hodnot v minutovém kroku, nejméně 60 dnů zpět
• Wi-Fi, Bluetooth a metalický Ethernet na zásuvce RJ45
• Modbus, MQTT, RPC, skriptování a webové rozhraní přímo v přístroji
• napájení 100 až 260 V AC, vlastní spotřeba pod 3 W
• jeden modul o šířce 19 mm na liště

Co produkt umí

Pro každou fázi zvlášť běží průběžně hodnoty napětí, proudu, činného i zdánlivého výkonu a účiníku. Vedle toho přístroj počítá činnou a zdánlivou energii a odděleně také činnou a jalovou energii základní harmonické. Měří ve všech čtyřech kvadrantech, takže odebranou energii odliší od energie dodané zpět do sítě, což je základ pro sledování přetoků z fotovoltaiky. Firmware nabízí dva režimy. V trojfázovém režimu pracuje jeden měřič, který jednotlivé fáze sečte a hlásí souhrn za celý objekt. V jednofázovém režimu vzniknou tři nezávislé měřiče, každý s vlastní databází, takže tři samostatné okruhy lze sledovat odděleně. Naměřené hodnoty se ukládají do vnitřní paměti v minutovém kroku a zůstávají k dispozici nejméně 60 dnů zpět. Stáhnout je lze jako CSV nebo ve formátu JSON přes RPC. O časové značky se stará vestavěný obvod reálného času, takže záznamy zůstanou správně datované i po výpadku spojení. Po zapnutí příslušné volby upozorní i na nesprávný sled fází. Přístroj sleduje svou vnitřní teplotu a blikáním kontrolky Count opticky signalizuje protékající energii.

Ovládání a komunikace

Do sítě se elektroměr připojí bezdrátově přes Wi-Fi 802.11 b/g/n v pásmu 2,4 GHz nebo kabelem do zásuvky RJ45 a v rozvaděči plném rušení je kabel spolehlivější cesta. Bluetooth 4.2 slouží k prvnímu nastavení a přístroj skrz něj pracuje také jako brána pro senzory BLE. Zabudované webové rozhraní se otevře v prohlížeči na adrese 192.168.33.1 ve vlastní přístupové síti přístroje, později na jeho IP adrese v domácí síti. Pro nadřazené systémy jsou k dispozici Modbus, MQTT a RPC, všechna příchozí spojení podporují TLS. Do přístroje lze nahrát vlastní skripty a nastavit až dvacet akcí volajících adresy URL, každou až s pěti cíli. Mobilní aplikace ani cloud nejsou podmínkou provozu, elektroměr pracuje i zcela lokálně nebo pod jinou automatizační platformou.

Instalace a použití

Přístroj se nacvakne na lištu jako jeden modul o rozměrech 94 x 19 x 69 mm. Fázové vodiče LA, LB a LC se přivedou na napěťové svorky A, B a C, nulový vodič na svorku N. Napájení si přístroj bere ze svorky C. U jednofázové instalace se fázový vodič připojí na všechny tři napěťové svorky. Signálové vodiče bloku 3CT63 se podle barevného značení červená a černá připojí na proudové vstupy IA, IB a IC. Fázové vodiče se pak blokem provléknou ve směru šipky K a L. Na svorky modulu patří vodiče o průřezu 0,5 až 2,5 mm², na svorky transformátoru 0,2 až 2,5 mm², odizolovaná délka činí 6 až 7 mm při utahovacím momentu 0,4 Nm. Do jedné svorky se připojuje vždy jen jeden vodič a jeho izolace má mít tepelnou odolnost nejméně PVC T105 °C. Modul váží 62 g, transformátor 3CT63 dalších 32 g a jeho izolace obstojí ve zkoušce 1000 V po dobu 60 sekund.

Co si ještě připravit

• Posuvné měřítko a odměřený fázový vodič. Otvor transformátoru má průměr 9 mm, což je z celé řady nejméně. Rozhoduje vnější průměr vodiče i s izolací, ne jeho průřez v mm². Silnější vodič otvorem neprojde a zjistit se to má před objednávkou, ne v rozvaděči.
• Volný kus fázového vodiče na provlečení. Blok 3CT63 se neotevírá, vodiče se jím provlékají ve směru šipek K a L. Počítejte s tím, že vodič je třeba na chvíli uvolnit a protáhnout.
• Předřazený jistič podle výrobce. Vypínací charakteristika B nebo C, jmenovitý proud nejvýše 16 A, zkratová odolnost nejméně 6 kA a třída omezení energie 3. Chrání modul, ne měřený okruh.
• Doplněk Shelly Pro 3EM Switch Add-on, má-li se také spínat. Tento přístroj měří a relé v něm není. Bez doplňku se podle naměřených hodnot nedá rozhýbat stykač.
• Správný vodič k transformátoru i k modulu. Svorky transformátoru berou 0,2 až 2,5 mm² a přijímají plný vodič, lanko i dutinku. Svorky modulu berou 0,5 až 2,5 mm².
• Momentový šroubovák na 0,4 Nm a odizolování 6 až 7 mm. Do jedné svorky patří vždy jen jeden vodič.
• Čtvrtý transformátor, pokud vás zajímá nulový vodič. V balení není a vstup IN zůstane prázdný, takže proud nulovým vodičem se neměří.
• Zátěž alespoň 500 W na každém kanálu, chcete-li kalibraci mezi kanály. Pod touto hranicí kalibrace neproběhne.

Kde najde využití

• hlavní přívod rodinného domu, kde je potřeba znát zatížení každé fáze zvlášť
• fotovoltaika s bateriovým úložištěm, kde se sleduje odběr i dodávka do sítě
• nabíjecí stanice elektromobilu a hlídání rezervy hlavního jističe
• bytový dům a podružné měření společných prostor
• dílna, provozovna nebo kancelář s třífázovými stroji
• serverovna a technologický rozvaděč se stálým odběrem

Důležité před nákupem

• Přístroj měří, ale nespíná. Vestavěné relé nemá. Stykač nebo jiný spotřebič se ovládá přídavným modulem Shelly Pro 3EM Switch Add-on, jehož galvanicky oddělený kontakt unese 2 A na střídavých 240 V i na stejnosměrných 30 V.
• Otvor transformátoru 3CT63 má průměr 9 mm. Před nákupem změřte vnější průměr fázových vodičů včetně izolace, silnější vodič už otvorem neprojde.
• Nejvyšší měřený proud je 63 A na kanál. Vyšší proudy měří Shelly Pro 3EM do 120 A a Shelly Pro 3EM-400 do 400 A.
• Ampérmetr měří s tolerancí ±1 % od 2 do 63 A, s tolerancí ±2 % mezi 1 a 2 A a s tolerancí ±5 % pod 1 A. Velmi malé odběry se tedy měří méně přesně než plná zátěž.
• Při zátěži menší než 30 VA na kanálu se okamžitý výkon dál zobrazuje, ale spotřebovaná energie se do statistik už nepřičítá.
• Kalibrace mezi kanály potřebuje na každém kanálu zátěž nejméně 500 W.
• Pro nulový vodič se transformátor nedodává. Bez něj zůstane vstup IN prázdný a proud v nulovém vodiči se neměří.
• Přístroj patří pouze do vnitřního prostředí, do sucha a mimo prach. Rozsah pracovních podmínek činí -20 až 40 °C při vlhkosti 30 až 70 % a do nadmořské výšky 2000 m.
• Zapojení do rozvaděče musí provést kvalifikovaný elektrikář. Před modul patří jistič podle EN 60898-1 s třídou omezení energie 3, s vypínací charakteristikou B nebo C, se jmenovitým proudem nejvýše 16 A a se zkratovou odolností nejméně 6 kA.
• Síťový kabel do zásuvky RJ45 připojujte a odpojujte výhradně bez napájení. Na místech, kterých se přitom dotýkáte, nesmí být konektor kovový.
• Sériové rozhraní pro přídavný modul vede vysoké napětí, jakmile je přístroj napájený.
• Doporučené jsou plné jednožilové vodiče, u lankových vodičů dutinky na koncích.

Připojovací svorky

Časté dotazy

Umí Shelly Pro 3EM-3CT63 zapínat a vypínat zátěž?
Neumí, vestavěné relé nemá. Spínací kontakt na 2 A doplní přídavný modul Shelly Pro 3EM Switch Add-on, kterým se typicky ovládá stykač.

Je proudový transformátor součástí balení?
Ano, trojfázový blok 3CT63 se dodává s přístrojem. Transformátor na nulový vodič se objednává zvlášť.

Musím kvůli měření přerušit hlavní vodiče?
Ne. Fázové vodiče se pouze provléknou otvory transformátoru, silové vedení zůstane celé.

Funguje elektroměr bez internetu?
Ano. Webové rozhraní, Modbus i MQTT běží v místní síti a mobilní aplikace ani cloud nejsou podmínkou provozu.

Pozná energii dodanou do sítě z fotovoltaiky?
Ano, měří ve čtyřech kvadrantech, takže odebranou a dodanou energii vede odděleně.

Jak dlouho zůstanou naměřená data v přístroji?
Zpětně nejméně 60 dnů, s krokem jedné minuty. Vyexportovat je lze jako CSV nebo ve formátu JSON přes RPC.

Zvládne i jednofázový rozvod?
Ano. Fázový vodič se přivede na všechny tři napěťové svorky a měřené okruhy se provléknou jednotlivými otvory transformátoru.

Co znamená záporná hodnota tam, kde ji nečekám?
Obvykle je transformátor nasazený obráceně. Označení K a L na něm musí odpovídat směru toku energie.

Shelly Pro 3EM-3CT63, nebo Shelly Pro 3EM?

Shelly Pro 3EM-3CT63 zvolte, pokud měříte přívod jištěný do 63 A a chcete kompaktní snímač, který se nasadí na trojici vodičů nad jističem. Shelly Pro 3EM zvolte, pokud potřebujete měřit až do 120 A nebo provléknout silnější vodiče otvorem 15 mm.
