SHELLY USB Charger Nabíjecí modul USB-A a USB-C 20 W do stojanu Shelly Wall Display Stand, bílá

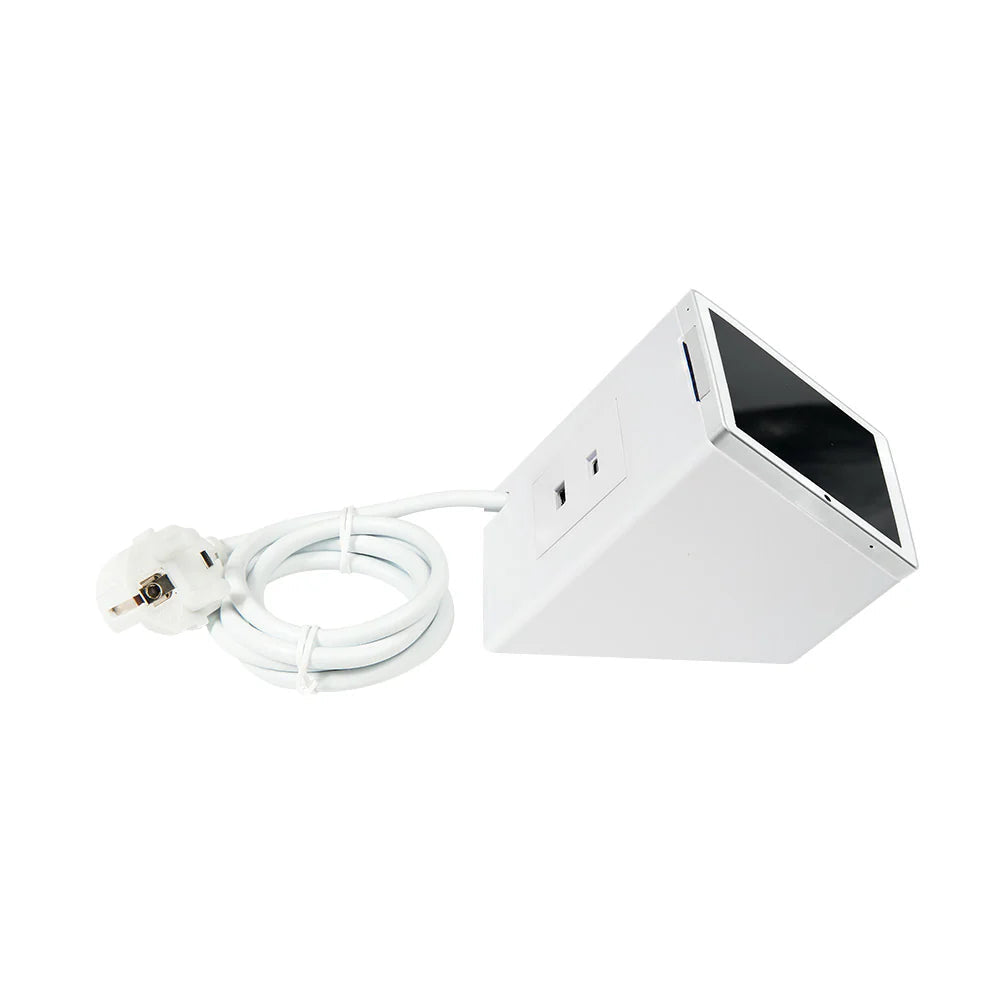

Stojan pod nástěnný displej stojí na stole a v zásuvce už jeden kabel má. Tenhle modul z něj udělá i nabíječku. Vestavuje se přímo do stojanu Shelly Wall Display Stand a nabízí port USB-A a port USB-C. Maximální výkon modulu je 20 W.

Je to pro vás?

• Ano, pokud máte stojan Shelly Wall Display Stand a chcete u něj nabíjet bez další zásuvky.
• Ano, pokud chcete jeden port USB-A a jeden USB-C s PD3.0.
• Ano, pokud vám na nabíjení stačí 20 W.
• Ne, pokud hledáte nabíječku do zásuvky. Tenhle kus má vyvedené vodiče a osazuje se do stojanu.
• Ne, pokud nechcete volat elektrikáře. Zapojení má provést kvalifikovaná osoba.
• Ne, pokud stojan Shelly Wall Display Stand nemáte. Modul je příslušenství k němu.

Hlavní vlastnosti

• jeden port USB-A a jeden port USB-C
• maximální výkon modulu 20 W
• USB-C podporuje PD3.0, USB-A nikoli
• napájení 100 až 240 V AC při 50 nebo 60 Hz
• maximální vstupní proud 500 mA
• rozměry 45 x 45 x 40 mm, hmotnost 50 g
• provoz -20 až 40 °C při vlhkosti 30 až 70 % RH
• bílé provedení, k dispozici je i černé

Co produkt umí

Nabíjet, a to podle několika protokolů. Port USB-A podporuje Apple 2,4 A, Samsung 5 V při max. 2 A, DCP, QC2.0 a 3.0, AFC a FCP. Port USB-C zvládá totéž a navíc PD3.0. Výstupní napětí se přizpůsobí zařízení, USB-A dá 5 V při max. 3 A, 9 V při max. 2 A nebo 12 V při max. 1,5 A, USB-C pak 5 V při max. 3 A, 9 V při max. 2,22 A nebo 12 V při max. 1,67 A.

Ovládání a komunikace

Modul je čistě napájecí díl. Nemá bezdrátové rozhraní, nic se v něm nenastavuje a do aplikace ani do domácí automatizace nic nehlásí. Výstupní napětí si podle protokolu domluví přímo s připojeným zařízením, takže žádné ruční nastavení není potřeba. Displej ve stojanu si komunikaci řeší sám a s nabíječkou ji nesdílí.

Instalace a použití

Modul se osazuje do stojanu a má vyvedené vodiče, takže zapojení patří kvalifikovanému elektrikáři. Při montáži platí tato pravidla:

• stojan se nesmí připojit do sítě dřív, než je nabíječka zcela nainstalovaná
• před jakoukoli změnou zapojení se modul odpojí od napájení

Vybavení

Modul vypadá jako obyčejná krytka, ale nese dvojici nabíjecích portů a celou logiku, která se s připojeným zařízením dohodne na napětí. Rozhodující číslo je přitom jediné, dvacet wattů pro celý díl.

• Jeden port USB-A a jeden USB-C vedle sebe na čele modulu
• Strop 20 W platný pro modul jako celek, ne pro jeden port
• U obou portů naráz 5 V a nejvýše 3 A, což je samostatný limit uvedený výrobcem
• Dohoda napětí podle protokolu, který připojené zařízení ovládá
• Napájení 100 až 240 V střídavých s odběrem do 500 mA
• Plastové tělo 45 x 45 x 40 mm, hmotnost 50 g, bílé provedení

Žádné rádio, žádné nastavení a žádná vazba na aplikaci. Nabíječka je vůči zbytku systému pasivní a s displejem ve stojanu si informace nevyměňuje.

Co si ještě připravit

• Stojan Shelly Wall Display Stand. Bez něj nemá modul kam přijít a v balení není.
• Kvalifikovaného elektrikáře. Výrobce to uvádí jako požadavek, ne jako radu. Pracuje se s vodiči pod síťovým napětím.
• Dvoucestné konektory, které jsou v balení. Jedním se spojí fázové vodiče, druhým nulové. Při rozbalování se snadno přehlédnou.
• Kabel USB podle toho, co budete nabíjet. V balení není, je tam samotná nabíječka.
• Vědomí, že dva porty si výkon dělí. U jednoho zařízení je k dispozici i devítivoltový a dvanáctivoltový profil, u dvou už jen pětivoltový.
• Vnitřní prostředí s teplotou -20 až 40 °C a vlhkostí 30 až 70 procent.

Kde najde využití

• pracovní stůl, kde stojan s displejem slouží zároveň jako nabíjecí místo
• noční stolek, kde se má telefon nabíjet vedle ovládacího panelu
• recepce a přepážky, kde se nabíjí služební telefon
• místa, kde není volná zásuvka na samostatný adaptér

Důležité před nákupem

• Modul je určený do stojanu Shelly Wall Display Stand. Mimo něj jej nepoužívejte.
• Při současném použití obou portů je to 5 V a maximálně 3 A.
• PD3.0 je jen na portu USB-C, na USB-A tento protokol není.
• Zapojení má provést kvalifikovaný elektrikář a stojan se do sítě připojuje až po dokončení montáže.
• Modul je příslušenství ke stojanu. Samotný stojan v dodávce modulu není.

Jak se modul zapojuje

Postup je krátký, ale není to zásuvná výměna. Jde o spojování vodičů, proto ten požadavek na odbornost a proto i pravidlo připojit stojan do sítě až na závěr.

Časté dotazy

Kolik dá na jeden port?
Maximální výkon modulu je 20 W. Při současném použití obou portů je to 5 V a max. 3 A.

Nabije mi notebook?
Strop je 20 W a nejvyšší napětí 12 V. Jestli to stačí, závisí na napětí, výkonu a protokolu konkrétního zařízení.

Jaký je rozdíl mezi porty?
USB-C podporuje navíc PD3.0 a při 9 V a 12 V dodá vyšší proud než USB-A.

Můžu si ho namontovat sám?
Instalaci má provést kvalifikovaný elektrikář.

Co ke stojanu potřebuju navíc?
Modul je příslušenství ke stojanu Shelly Wall Display Stand, ten samotný v dodávce modulu není.

Co z kterého portu dostanete

Pokud nabíjíte telefon a k němu sluchátka nebo hodinky, společný limit vám postačí. Pokud čekáte rychlé nabíjení tabletu, počítejte s tím, že vyšší profil je dostupný jen tehdy, když je v modulu připojené jediné zařízení.
