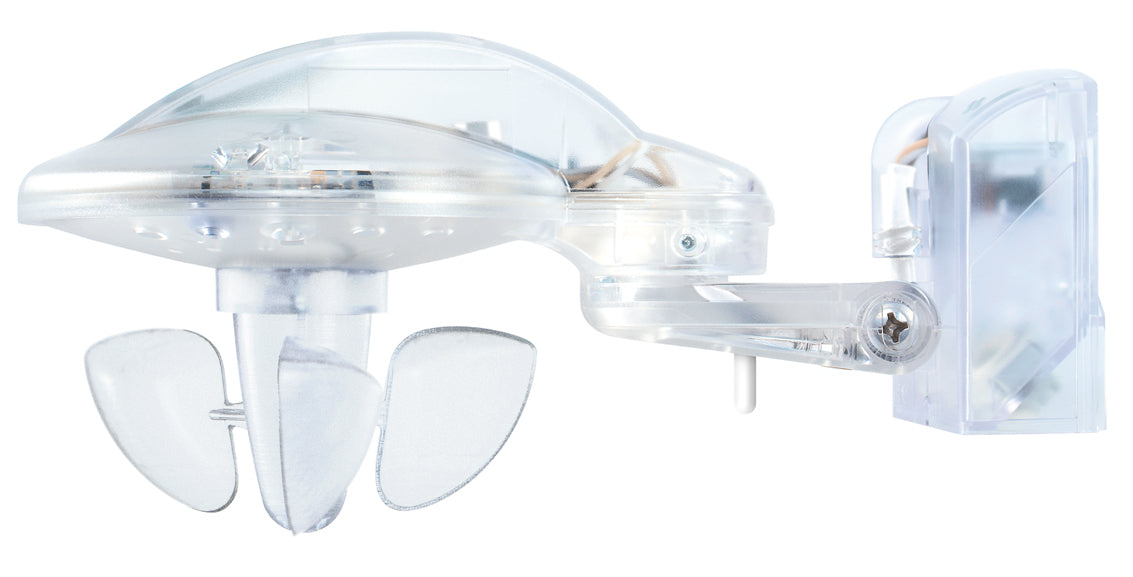

THEBEN 1409204 Meteodata 140 S 24V GPS KNX Meteostanice s GPS pro řízení stínění, vyhřívané čidlo deště

Potřebujete stínění řídit podle skutečné polohy slunce a nechcete kvůli tomu na sběrnici další hodiny? Meteodata 140 S 24V GPS KNX je meteostanice pro sběrnici KNX s vestavěným přijímačem družicové navigace GNSS. Z družic GPS, GLONASS, Galileo a QZSS přijímá čas a polohu a sama z nich počítá výšku slunce a azimut. K tomu měří vítr, teplotu, jas ze tří směrů a déšť vyhřívaným čidlem a řídí stínění až pro 8 fasád. Vyhřívání napájí bezpečné malé napětí 24 V DC nebo pomocné napětí napájecího zdroje KNX.

Je to pro mě?

Ano, pokud:

• chcete natáčet lamely podle výšky slunce bez zdroje času na sběrnici
• potřebujete pro ostatní přístroje KNX přesný čas a datum
• stíníte více fasád a každá má mít vlastní řízení
• chcete stínění chránit před větrem a deštěm
• v místě montáže máte jen bezpečné malé napětí, ne síťové
• stanici budete montovat na stěnu nebo na stožár venku

Ne, zvolte jiný model, pokud:

• čas a datum už na sběrnici máte a přijímač družic nepotřebujete, pak zvolte Meteodata 140 S 24V KNX
• máte v místě montáže síťové napětí, pak zvolte Meteodata 140 S GPS KNX
• stačí vám vítr, teplota a jas pro nejvýše tři fasády a lamely nemusí sledovat polohu slunce, pak zvolte Meteodata 140 basic KNX

Hlavní vlastnosti

• přijímač GNSS pro GPS, GLONASS, Galileo a QZSS s časovým signálem
• automatický výpočet výšky slunce a azimutu
• měření větru, teploty, jasu ze tří čidel a deště
• vyhřívané čidlo deště s potlačením rosy
• 8 kanálů stínění se sledováním polohy slunce
• 10 univerzálních, 4 prahové a 6 logických kanálů
• napájení vyhřívání bezpečným malým napětím 15 až 34 V DC

Co produkt umí

Z družicového signálu stanice získá čas, datum a zeměpisnou polohu. Z nich průběžně počítá výšku slunce nad obzorem a azimut a podle nich řídí stínění. Pro každou fasádu zadáte její směr a úhly, ve kterých má stínění působit, a stanice posouvá lamely žaluzií nebo výšku rolet podle toho, jak slunce stoupá. Polohu lamel umí spočítat ze šířky a rozteče lamel tak, aby přímé slunce do místnosti nesvítilo a místnost zůstala co nejsvětlejší, nebo použije vlastní tabulku poloh.

Měří vítr 2 až 30 m/s, teplotu, jas 1 až 100 000 lx třemi čidly a hlásí déšť. Univerzální kanály spojí vítr, déšť a teplotu do bezpečnostní podmínky, kterou stínění vyhodnotí uvnitř stanice a při které stáhne nebo vytáhne pohon podle typu stínění. Automatiku stínění zapíná soumrak nebo objekt a stínění lze dočasně přerušit. Prahové a logické kanály zpracují i hodnoty jiných čidel KNX, třeba pro vyhřívání okapu při mrazu.

Ovládání a komunikace

Stanice se nastavuje v ETS aplikačním programem Meteodata 140 S. Čas a datum z družic posílá na sběrnici, na vyžádání jiného přístroje nebo pravidelně, takže slouží jako zdroj času pro celou instalaci. Posílá také zeměpisnou šířku a délku, světový čas UTC, výšku slunce a azimut. Časové pásmo a začátek letního času nastavíte v parametrech.

Objekt stavu času hlásí, zda byl čas synchronizován z družic. Pokud stanice 24 hodin nepřijme čas z družic, sledování polohy slunce nefunguje.

Instalace a použití

Držák připevníte na stěnu přiloženými šrouby s podložkami, kabely protáhnete gumovými průchodkami do svorek, stanici zasunete shora a vyrovnáte vodorovně. Čidlo deště musí mířit nahoru a větrník dolů. Na stožár průměru 50 až 60 mm se stanice montuje držákem z příslušenství.

Napájení vyhřívání připojíte se správnou polaritou a přepínačem zvolíte zdroj: poloha ON pro samostatný zdroj, poloha 1 pro pomocné napětí napájecího zdroje KNX. Bez tohoto napájení se čidlo deště nevyhřívá a potlačení rosy nefunguje. Po uvedení do provozu hledá přijímač asi minutu družice a v té době odebírá ze sběrnice víc proudu.

Kde najde využití

• budovy s venkovními žaluziemi, kde se mají lamely řídit podle slunce
• instalace KNX bez samostatných hodin, kde stanice dodá čas
• fasády s markýzami a roletami chráněnými proti větru
• vyhřívání okapů při nebezpečí mrazu

Důležité před nákupem

• Vyhřívání čidla deště potřebuje bezpečné malé napětí. Ze samostatného zdroje 24 V DC odebírá nejvýše 210 mA, z pomocného výstupu 29 V napájecího zdroje KNX nejvýše 180 mA, takže zdroj KNX musí mít takový výstup s volnou rezervou. Při napájení 15 V vzroste odběr až na 350 mA.
• Čidlo deště je za provozu horké, nedotýkejte se ho.
• Déšť se rozpozná až po smočení čidla a po dešti čidlo i s vyhříváním schne několik minut.
• Zatažení stínění trvá několik minut. Práh větru proto nastavte s rezervou pod nejvyšší rychlost, kterou stínění snese.
• Stanici nemontujte do větrného stínu, vyhněte se stínům a odleskům. Při větru přímo na fasádu může stanice na stěně měřit méně, než jaký vítr skutečně fouká, montáž na stožár to zlepší.
• Teplota měřená na slunci bývá vyšší než teplota ve stínu.
• Podložky pod šrouby držáku jsou nutné pro krytí IP 44. Provozní teplota je -20 až +55 °C.
• Při výměně použijte aplikaci pro řadu Meteodata 140 S, řada Meteodata 140 potřebuje jinou aplikaci.
• Čidlo deště hlásí jen stav déšť nebo bez deště, intenzitu srážek neměří.
• Montáž smí provádět jen elektrikář.

Časté dotazy

Musím zadávat zeměpisnou polohu ručně?
Polohu umí stanice převzít z přijímače GNSS. V parametrech ale zkontrolujte volbu ručního zadání polohy. Pokud zůstane zapnutá, zadejte zeměpisnou šířku a délku budovy.

Může stanice nahradit hodiny na sběrnici?
Ano, jako zdroj času a data. Posílá je na vyžádání nebo pravidelně, třeba každou hodinu.

V jakých jednotkách posílá rychlost větru?
V m/s, v km/h nebo ve stupních Beauforta.

Proč stanice hlásí déšť při teplém vlhkém počasí?
Při nejcitlivějším nastavení a vypnutém potlačení rosy se to může stát. Zapněte potlačení rosy, které drží čidlo na zhruba 30 °C, nebo zvolte nižší citlivost. Potlačení rosy pracuje nad +5 °C, pod touto teplotou se čidlo vyhřívá trvale jako ochrana proti mrazu.

Které čidlo jasu je nejlepší pro soumrak?
Přední čidlo, protože pod 100 lx měří jemněji než boční.

Lze přidat jas z jiné fasády?
Ano, stanice má dva objekty pro hodnoty vnějších čidel jasu.
