SHELLY 1PM Gen3 Spínací modul 1kanálový s měřením spotřeby 16 A, WiFi, Bluetooth, Matter

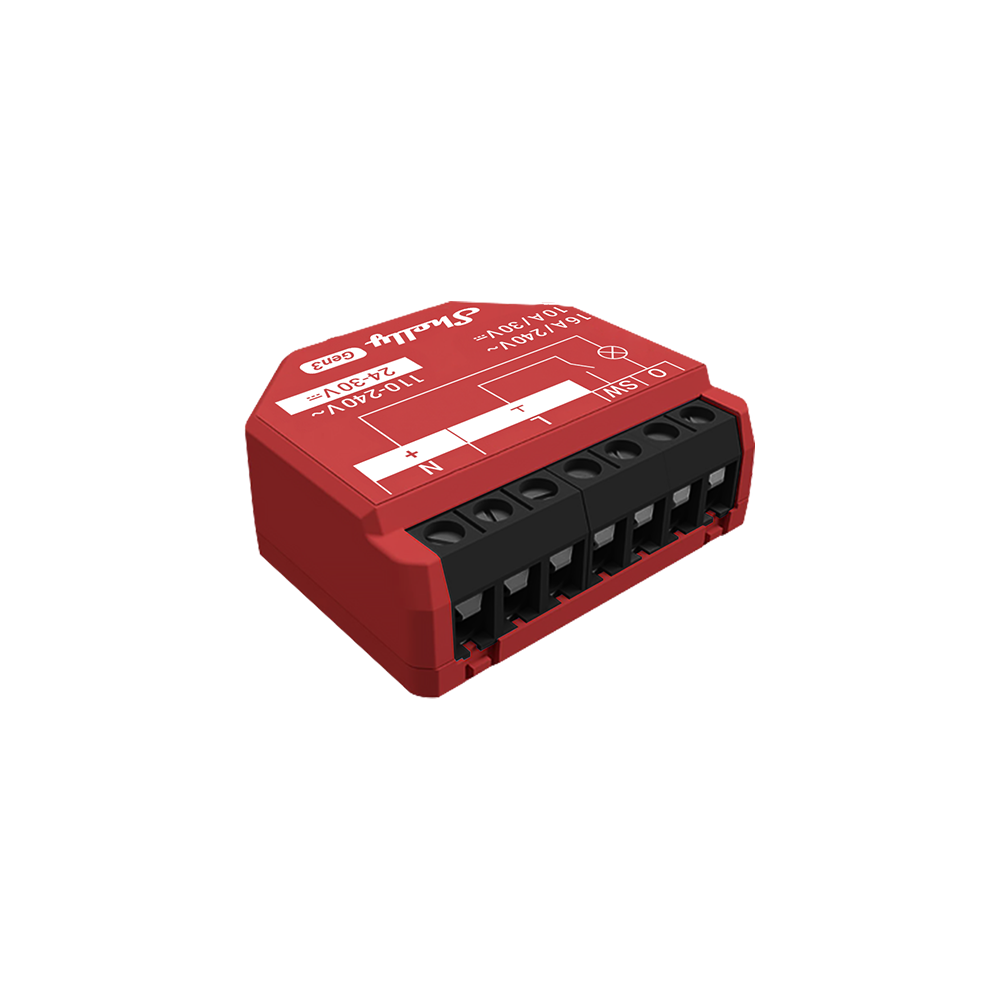

Jeden okruh, jedno relé a k tomu přehled o odebrané energii. Shelly 1PM Gen3 je červený modul do zdi, který převezme spínání světla nebo spotřebiče a zároveň sleduje napětí, proud a energii, která přes něj protekla. Obsluhu zvládne telefon, webový prohlížeč i klasický vypínač, který zůstane na stěně.

Je to pro vás?

Ano, pokud

• chcete u jednoho okruhu vidět odběr a současně jej zapínat a vypínat na dálku
• v krabici pod vypínačem je vyvedená fáze i nulový vodič, ze kterých se modul napájí
• odběr spínaného spotřebiče zůstane do 16 A při napětí 240 V střídavých
• ovládání stavíte na síti Wi-Fi a na Matteru a bez sítě Zigbee se obejdete
• mechanický vypínač má na stěně zůstat, jeho kontakt se přivede na vstup SW
• časové plány a skripty mají běžet v samotném modulu, ne na vzdáleném serveru

Ne, sáhněte po jiném modelu, pokud

• spínaný okruh se má oddělit od napájení modulu, bezpotenciálový kontakt na výstupu nese Shelly 1 Gen4 s typovým označením S4SW-001X16EU
• zařízení má vstoupit do sítě Zigbee, tu přidává novější Shelly 1PM Gen4
• krabice je tak stísněná, že se do ní 37 x 42 x 16 mm nevejde, menší tělo 29 x 34 x 16 mm má Shelly 1PM Mini Gen4 se spínaným proudem 8 A
• řídit se mají dva okruhy a měřit každý zvlášť, dvojici výstupů s měřením nabízí Shelly 2PM Gen3
• odběr chcete jen sledovat a nic nespínat, bez relé pracuje měřidlo Shelly EM Mini Gen4
• přístroj patří do rozvaděče, na lištu DIN se montuje Shelly Pro 1PM

Hlavní vlastnosti

• jeden reléový výstup na svorce O s měřením spotřeby
• spínaný proud do 16 A při 240 V střídavých, ve stejnosměrném okruhu do 10 A při 30 V
• napájení z rozvodné sítě 110 až 240 V nebo ze zdroje 24 až 30 V stejnosměrných
• vlastní spotřeba zůstává pod 1,2 W
• vestavěný voltmetr, ampérmetr a čidlo vnitřní teploty
• vstup SW pro klasický vypínač nebo tlačítko
• Wi-Fi podle 802.11 b/g/n v pásmu 2,4 GHz a Bluetooth 4.2 s BLE
• Matter po aktualizaci firmwaru, k tomu MQTT, KNXnet/IP, webhooky a šifrování
• až 10 skriptů uvnitř zařízení, 20 časových plánů a 20 webhooků, každý až s 5 adresami
• zesiluje signál Wi-Fi a sbírá vysílání senzorů Shelly BLU jako brána Bluetooth
• čtveřice ochran proti nadproudu, přepětí, přehřátí a překročení výkonu
• řídicí jednotka ESP-Shelly-C38F s 8 MB paměti Flash
• rozměry 37 x 42 x 16 mm, hmotnost 27 g, červené tělo s černými svorkami

Co produkt umí

V modulu sedí jedno relé a vedle něj měřicí obvod na téže svorce. Nevidíte tedy jen to, jestli okruh běží, ale také okamžitý výkon a energii, kterou spotřebič postupně nasbíral. Tyto hodnoty má k dispozici i firmware, takže s nimi pracují skripty v zařízení, webhooky i MQTT.

Měřicí část je vázaná na střídavé napájení. Když modul poběží ze zdroje 24 až 30 V stejnosměrných, spínání i ovládání zůstanou v chodu, hodnoty výkonu a energie ale k dispozici nejsou. Voltmetr a ampérmetr pracují v režimu střídavého napětí.

O sebe se přístroj stará čidlem vnitřní teploty a čtveřicí ochran, tedy ochranou proti nadproudu, proti přepětí, proti přehřátí a proti překročení výkonu. Připojit se k němu smí odporová zátěž, tedy žárovky a topná tělesa. Dále kapacitní zátěž v podobě kondenzátorových baterií, elektroniky a rozběhových kondenzátorů motorů. A nakonec indukční zátěž, u níž je podmínkou RC odrušovací člen.

Provoz zvládne samostatně v místní síti Wi-Fi i pod cloudovou službou. Časové plány a skripty sídlí v samotném modulu, ovládat jej tedy jde i z prohlížeče v domácí síti.

Ovládání a komunikace

Do bezdrátové sítě se modul hlásí po Wi-Fi podle 802.11 b/g/n v pásmu 2,4 GHz, vysílací výkon zůstává pod 20 dBm a dosah sahá do 30 m v budově a do 50 m na volném prostranství, vždy podle místních podmínek. Bluetooth 4.2 s BLE zůstává pod 4 dBm, nese do 10 m v budově a do 30 m venku a slouží k uvedení do provozu i k příjmu vysílání senzorů Shelly BLU, které modul posílá dál do cloudu nebo lokálně jinému zařízení. Vlastní signál Wi-Fi navíc zesílí a rozšíří jeho pokrytí, takže poslouží i jako opakovač pro další zařízení IoT.

Matter není zapnutý z výroby. Nejprve se nahraje aktuální firmware, v navigaci webového rozhraní se poté objeví položka Matter, tam se podpora zaškrtne a modul se restartuje. Následně vypíše kód QR a jedenáctimístný kód, kterými se přidá do domácnosti Matter. Zapotřebí je síť Wi-Fi v pásmu 2,4 GHz a řídicí jednotka Matter se spojením na internet.

Pro cizí systémy je k dispozici rozhraní HTTP API, dále MQTT, webhooky po HTTP i po HTTPS, k tomu UDP, odchozí WebSocket a komunikace KNXnet/IP. Uvnitř zařízení poběží až 10 skriptů, firmware k tomu přidává virtuální komponenty, komponenty BTHome a šifrování. Z integračních platforem jsou podporované Amazon Alexa, Google Smart Home i Samsung SmartThings. Nastavení a sledování obstará vestavěné webové rozhraní, po spojení s přístupovým bodem modulu je najdete na adrese 192.168.33.1 v prohlížeči.

Na krytu je jediné tlačítko. Přidržení po dobu 5 sekund otevře přístupový bod i spojení Bluetooth, přidržení po dobu 10 sekund vrátí modul do stavu z výroby. Stav hlásí jednobarevná kontrolka. Otevřený přístupový bod, hledání sítě a instalaci nového firmwaru odlišuje různě dlouhými bliknutími, navázané spojení s Wi-Fi i s cloudem naopak trvalým svitem.

Instalace a použití

Své místo má modul uvnitř zdi, v krabici pod vypínačem nebo za zásuvkou. Silovou část zapojení musí provést elektrikář s kvalifikací podle platných předpisů. Než se sáhne na vodiče, vypne se jistič a měřicím přístrojem se ověří, že na nich není napětí.

Ze sítě se modul napájí přes svorky L a N, kam přijde fáze a nulový vodič. Spínaný spotřebič má jeden přívod na svorce O, druhý vede na nulový vodič. Vypínač nebo tlačítko se připojuje na svorku SW a na kteroukoli nevyužitou svorku L. Stejnosměrná varianta pracuje se svorkami plus a Ʇ, spotřebič má opět jeden přívod na svorce O a druhý na kladném vodiči, vypínač jde na SW a na nevyužitou svorku Ʇ.

Svorky jsou šroubové. Přijmou plný drát, lanko i lanko s dutinkou o průřezu od 0,2 do 2,5 mm², izolace se odstraní v délce 6 až 7 mm, potom se šroub dotáhne momentem, který nepřekročí 0,4 Nm. Sáhněte po plném jednožilovém vodiči nebo po lanku s dutinkou a po izolaci, jejíž tepelná třída je PVC T105 °C nebo lepší.

Okruh před modulem chraňte jističem odpovídajícím normě EN 60898-1 a jeho vypínací charakteristika patří do třídy B nebo do třídy C, jmenovitý proud nepřekročí 16 A, vypínací schopnost začíná na 6 kA a třída omezení energie 3 platí podle téže normy.

Co si ještě připravit

• Fázi i nulový vodič v krabici. Modul se napájí ze svorek L a N, spínaný spotřebič má druhý přívod na nulovém vodiči.
• RC odrušovací člen ke každé induktivní zátěži. U odporové a kapacitní potřeba není.
• Řídicí jednotku Matter se spojením na internet a aktuální firmware, chcete-li modul v Matteru. Z výroby zapnutý není.
• Síť Wi-Fi v pásmu 2,4 GHz. Bez ní se modul do Matteru nepřidá ani neohlásí do cloudu.
• Jistič a měřicí přístroj. Před prací se jistič vypne a na vodičích se ověří beznapěťový stav.
• Střídavé napájení, chcete-li vidět spotřebu. U zdroje 24 až 30 V stejnosměrných spínání běží, ale výkon a energie se neměří.

Kde najde využití

• světlo v chodbě nebo v ložnici, u kterého chcete znát skutečný odběr
• zásuvka s pračkou nebo sušičkou, doplněná o RC odrušovací člen
• elektrický ohřívač vody, dokud jeho odběr zůstane do 16 A
• přímotop nebo topný panel jako čistě odporová zátěž
• ventilátor v technické místnosti nebo v garáži, opět s RC členem
• osvětlení kanceláře nebo provozovny řízené časovým plánem
• rozvod napájený 24 až 30 V stejnosměrných, kde stačí samotné spínání

Důležité před nákupem

• Měření výkonu a energie pracuje jen při střídavém napájení. Na zdroji 24 až 30 V stejnosměrných modul spíná dál, hodnoty odběru ale nedodá.
• Výstup není bezpotenciálový. Spíná se tou fází, ze které se modul napájí, takže oddělený obvod ani cizí napětí se přes něj nevedou. Na tento případ je určený model Shelly 1 Gen4 s bezpotenciálovým kontaktem.
• Ze sítě se modul napájí jen tam, kde je vyvedený nulový vodič, a ten u starých vypínačů často nenajdete.
• Strop 16 A platí pro napětí 240 V střídavých. Ve stejnosměrném okruhu klesá na 10 A při napětí 30 V.
• Indukční spotřebiče, tedy transformátory, napáječe LED, pračky a sušičky, chladničky, klimatizace a ventilátory, smí modul spínat s RC odrušovacím členem.
• Matter se zapíná ručně. Nejdřív aktualizace firmwaru, pak zaškrtnutí v nabídce webového rozhraní a restart, teprve potom modul vydá kód pro přidání.
• Z bezdrátových protokolů má modul Wi-Fi a Bluetooth. Síť Zigbee umí až novější model Shelly 1PM Gen4 z další generace.
• Na vstup SW nepatří vypínač s doutnavkou ani tlačítko s kontrolkou LED.
• Každá svorka je určená pro jediný vodič, dva se do ní zasouvat nemají.
• Svorky L napájejí samotný modul. Napětí se z nich neodbočuje pro jiné přístroje.
• Izolace vodičů musí snést alespoň tolik, kolik značí tepelná třída PVC T105 °C.
• Sériové rozhraní pro rozšiřující moduly Shelly vede vysoké napětí po celou dobu, kdy je modul pod proudem.
• Montáž patří do interiéru, na místo chráněné před prachem a vlhkostí.
• Teplota okolí smí být -20 až 40 °C, nadmořská výška nejvýš 2 000 m a relativní vlhkost od 30 do 70 %.
• Přístupový bod modulu po spojení s domácí sítí vypněte nebo mu nastavte heslo.
• Instalace aktualizací firmwaru zůstává na uživateli.

Připojovací svorky

Časté dotazy

Měří odběr i při stejnosměrném napájení?
Neměří. Voltmetr a ampérmetr pracují v režimu střídavého napětí. Na zdroji 24 až 30 V stejnosměrných zůstane funkční spínání a ovládání, hodnoty výkonu a energie chybí.

Je Matter zapnutý hned po vybalení?
Není. Nejprve se nahraje aktuální firmware, potom se Matter zaškrtne v nabídce webového rozhraní a modul se restartuje. Až pak vypíše kód QR a jedenáctimístný kód pro přidání do domácnosti.

Potřebuji k němu bránu?
Při provozu po Wi-Fi ne, do domácí sítě se modul hlásí sám. Pro Matter je potřeba řídicí jednotka Matter. V opačném směru je modul bránou sám, sbírá vysílání senzorů Shelly BLU a předává je dál.

Jaký vodič se do svorek vejde?
Průřez od 0,2 do 2,5 mm², plný drát, lanko i lanko s dutinkou. Odizolovaná část má mít 6 až 7 mm, šroub se dotahuje momentem nejvýš 0,4 Nm.

Utáhne bojler nebo přímotop?
Utáhne, dokud jeho odběr zůstane do 16 A při napětí 240 V střídavých. Topná tělesa jsou odporová zátěž, u které modul žádný doplněk nepotřebuje.

Poběží automatizace bez internetu?
Poběží. Časové plány i skripty jsou uložené v modulu a ovládat jej dokážete z prohlížeče v domácí síti, na IP adrese, kterou modul dostal od routeru.

Zvládne roletu nebo žaluzii?
Podporované zátěže jsou odporová, kapacitní a indukční s RC členem. Pohon se dvěma směry řídí dvoukanálový model Shelly 2PM Gen3 s režimem rolety.

Jak se vrací do stavu z výroby?
Tlačítko na krytu se přidrží po dobu 10 sekund. Kratší, pětisekundové přidržení má jiný účel, otevírá přístupový bod spolu s Bluetooth.

Kolik skriptů do něj vejde?
Až 10 současně, vedle nich 20 časových plánů a 20 webhooků, každý až s 5 adresami.

Shelly 1PM Gen3 nebo Shelly 1PM Gen4?

Spínaný proud, napájení, rozměry i čtveřice ochran jsou u obou modelů shodné. Rozdíl leží v bezdrátové části a v elektronice.

Shelly 1PM Gen3 zvolte, pokud ovládání stavíte na síti Wi-Fi a na Matteru a chcete modul shodný s ostatními kusy Gen3 ve své instalaci.

Shelly 1PM Gen4 zvolte tehdy, pokud přístroj potřebujete v síti Zigbee, chcete Matter hned po zapnutí nebo vám záleží na novějším standardu Wi-Fi.
