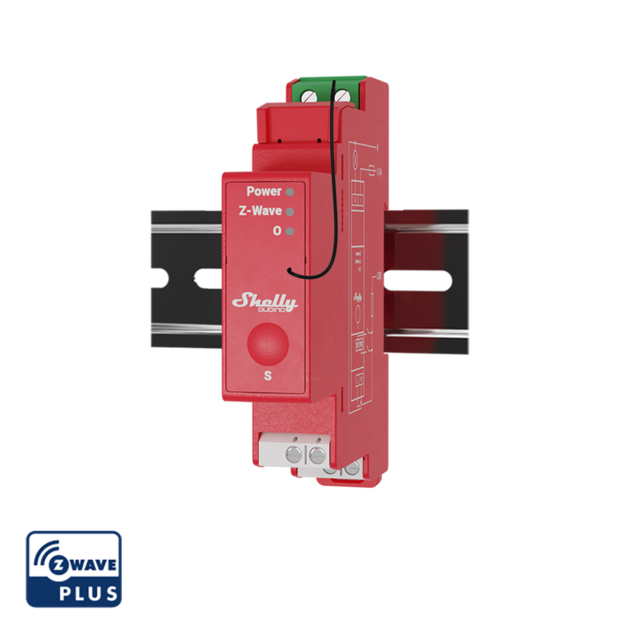

SHELLY Wave Pro 1PM Spínací modul na DIN lištu 1kanálový 16 A s měřením spotřeby, Z-Wave

U některých obvodů v rozvaděči nestačí je jen zapínat, chcete u nich vidět i čísla. Tuto práci odvede Shelly Wave Pro 1PM, chytrý spínač na DIN lištu se zabudovaným měřením. Relé spíná obvod mezi svorkami I a O a měření je zabudované přímo do tohoto spínaného výstupu, takže okamžitý výkon a odebranou energii zjistíte bez samostatného elektroměru. Hodnoty putují do Z-Wave brány a obvod zapnete vypínačem u dveří, časovačem uvnitř modulu nebo scénou v bráně. Evropská verze nese kód QPSW-0A1P16EU.

Je to pro vás?

Ano, pokud

• v rozvaděči máte pro modul 19 mm místa a potřebujete jeden spínaný okruh
• k zapínání chcete i čísla, tedy okamžitý výkon ve wattech a spotřebovanou energii v kilowatthodinách
• stavíte nebo rekonstruujete a elektronika má zůstat schovaná v rozvaděči
• Z-Wave bránu už doma máte, nebo ji kupujete společně s modulem
• oceníte, že modul sám vypne zátěž, když přehřátí, nadproud nebo přepětí trvá déle než 5 s
• okruh chcete ovládat i klasicky, vypínačem nebo tlačítkem na svorce SW1

Ne, sáhněte po jiném modelu, pokud

• spínaný obvod musí být oddělený od napájení modulu, k tomu je určený Shelly Wave Pro 1 s bezpotenciálovým kontaktem
• potřebujete dva spínané obvody v jednom modulu, podívejte se na Shelly Wave Pro 2PM
• rozvaděč nepřipadá v úvahu a modul má zmizet do instalační krabice, tam se hodí Shelly Wave 1PM
• světla se mají stmívat, a ne jen přepínat, s tím pomůže Shelly Wave Pro Dimmer 1PM
• Z-Wave bránu nemáte a nechcete, bez ní se modul nenastaví

Hlavní vlastnosti

• jeden spínaný výstup pro zátěž do 16 A
• nejvyšší spínané napětí 240 V AC
• měření výkonu ve wattech přímo na spínaném výstupu, spolu s ním hlášení napětí a proudu
• hlášení spotřebované energie v kWh do brány
• vlastní ochrana před přehřátím, nadproudem i přepětím
• Z-Wave na 868,4 MHz, procesor Z-Wave S800
• zabezpečení Security 2 a párování SmartStart pomocí QR kódu
• opakovač, který zvyšuje spolehlivost sítě
• dva vstupy pro vypínač nebo tlačítko
• na DIN lištu, kde zabere 19 mm, vlastní spotřeba nedosahuje 0,3 W

Co produkt umí

Měření je zabudované přímo do spínaného výstupu mezi svorkami I a O, proto modul ví, jaký výkon zátěž právě bere. Vedle wattů posílá i napětí a proud a samostatně vykazuje spotřebovanou energii v kilowatthodinách. Četnost hlášení určují dva parametry. Parametr 36 říká, o kolik procent se musí výkon změnit, aby přišlo nové hlášení, a parametr 39 drží nejkratší prodlevu mezi dvěma hlášeními, ve výchozím stavu 30 s. Nasčítané kilowatthodiny zůstávají v modulu až do továrního resetu.

Chování výstupu se dá nastavit parametry. Parametr 23 udělá ze spínacího kontaktu NO rozpínací NC. Parametry 19 a 20 doplní automatické vypnutí nebo zapnutí po uplynutí zadané doby, kterou parametr 25 přepne ze sekund na milisekundy. Parametr 17 určuje, jestli modul po výpadku napájení vrátí výstup do posledního stavu, nebo jej nechá vypnutý. Reagovat umí i na poplach hlášený jinde v síti, ať už jde o vodu, kouř, oxid uhelnatý nebo teplo, a podle nastavení přitom relé rozepne nebo naopak sepne.

Ovládání a komunikace

Modul komunikuje protokolem Z-Wave na frekvenci 868,4 MHz a spolupracuje s certifikovanými bránami, které tento protokol podporují. Ve vnitřním prostoru dosáhne až 40 m podle místních podmínek a vysílá s výkonem pod 25 mW. K nastavení je zapotřebí Z-Wave brána, ta se dodává zvlášť. Do sítě se modul přihlásí trojí cestou. Buď naskenováním QR kódu funkcí SmartStart, kdy se ohlásí sám do deseti minut po zapnutí, nebo ručně tlačítkem S na modulu, nebo přepnutím připojeného vypínače třikrát během tří sekund. Komunikaci chrání zabezpečení Security 2 se šifrou AES 128 a modul zvládne i nezabezpečené připojení, úroveň S0 a režimy S2 Unauthenticated i S2 Authenticated. Při přidávání se zabezpečením S2 se zadává PIN kód z nálepky DSK na boku modulu, záložní kopie nálepky je přiložená v balení. Tento kód se nesmí ztratit.

Asociační skupinou 1 Lifeline chodí do brány stav výstupu, naměřené hodnoty a hlášení o přehřátí, nadproudu, přepětí i o ztrátě síťového napájení. Vypínač na svorce SW1 nemusí přepínat jen vlastní relé, přes asociace umí přímo řídit jiné uzly sítě, například stmívač nebo pohon žaluzie, takže brána do rozhodování vstupovat nemusí. Svorka SW2 relé neovládá, slouží pro asociace. Modul zároveň pracuje jako opakovač a předává povely dalším uzlům sítě, firmware se dá aktualizovat bezdrátově po síti.

S bránami Home Assistant, Homey, Cozify, Vera Ezlo a Homee Cube Gen 7 funguje zapínání i vypínání výstupu, hlášení změny ze vstupu SW i odesílání wattů a kilowatthodin. Stejný rozsah platí u Fibaro HC 3 a Z-Wave engine 3 a u Smart Things s ovladačem Shelly Wave edge driver. Starší Homee Cube Gen 5 výstup sice přepne, ale watty ani kilowatthodiny do svého rozhraní nepředá a změnu ze vstupu SW v něm nezobrazuje spolehlivě.

Instalace a použití

Modul se zaklapne na DIN lištu v rozvaděči a do sítě jej musí zapojit kvalifikovaný elektrikář. Napájí se ze sítě 110 až 240 V AC při 50 nebo 60 Hz, takže si poradí i s jinou sítí než naší. Nejdřív se ověří, že jsou jističe vypnuté, a beznapěťový stav svorek se potvrdí zkoušečkou nebo multimetrem. Napájení přichází do svorek N a L a modul se napájí ze sítě 110 až 240 V AC o kmitočtu 50 nebo 60 Hz. Spínaný okruh se přivede na svorku I a od svorky O pokračuje k zátěži.

Zelená svorkovnice přijme průřez 0,5 až 2,5 mm², u bílých svorkovnic je horní hranicí 1,5 mm². Odizolovat se má 6 až 7 mm u zelené a 5 až 6 mm u bílých. Šrouby svorek se utahují nejvýše na 0,4 Nm. Vhodné je plné jádro nebo lanko s dutinkou a izolace odolnější vůči teplu, alespoň PVC T105 °C. Anténa se nezkracuje a má být co nejdál od kovových předmětů, které ruší signál. Prostředí má mít teplotu -20 až 40 °C a relativní vlhkost 30 až 70 %, nadmořská výška zůstává do 2000 m.

Co si ještě připravit

• Bránu Z-Wave. V balení není a bez ní modul nenastavíte. Modul pracuje na 868,4 MHz.
• Místo na DIN liště. Modul má 94 x 19 x 69 mm a váží 61 g.
• Šroubovák a momentový klíč do 0,4 Nm. Vyšší moment svorku poškodí.
• Vodiče správného průřezu. Zelená svorkovnice přijme 0,5 až 2,5 mm², bílé 0,5 až 1,5 mm². Odizolovat je třeba 6 až 7 mm u zelené a 5 až 6 mm u bílých.
• Štítek s QR kódem a PIN kódem DSK. Přes QR kód se modul přidá do sítě sám do deseti minut od zapnutí. PIN kód se nesmí ztratit.
• Elektrikáře. Modul se zapojuje do rozvaděče na síťové napětí.

Kde najde využití

• domácnosti a byty, u kterých chcete znát reálný odběr jednoho obvodu
• bytové domy, hotely a apartmány se sledováním spotřeby po jednotkách
• menší provozy, kanceláře, prodejny a restaurace
• obecní a státní budovy, školy i univerzitní areály
• odporová zátěž, tedy žárovkové osvětlení nebo topné spotřebiče
• kapacitní zátěž, například kondenzátorové baterie a elektronická zařízení
• indukční zátěž s RC členem, kam patří napájecí zdroje LED, transformátory, ventilátory, chladničky a klimatizace

Důležité před nákupem

• Z-Wave brána je k nastavení modulu nezbytná a nedodává se s ním.
• Zapojení do rozvaděče přísluší kvalifikovanému elektrikáři. Každý zásah do svorek se dělá až po odpojení napětí.
• Výstup unese nejvýše 16 A. Spotřebič nad tuto mez se k modulu připojit nesmí.
• Nadproudová ochrana vypne relé teprve tehdy, když proud překročí 16 A o 10 % a takový stav vydrží déle než 5 s.
• Přepěťová ochrana vypne relé, až když napětí překročí 240 V AC o 15 % a takový stav vydrží déle než 5 s. Mez platí pro běžnou síť 230 V AC.
• Ochrana proti přehřátí vypne relé, když vnitřní teplota přesáhne 80 °C déle než 5 s. Ochrana proti přehřátí i nadproudová ochrana jsou trvale zapnuté a vypnout je nelze. Všechny tři poplachy se zruší vypnutím a opětovným zapnutím napájení, krátkým stisknutím tlačítka S nebo přepnutím připojeného vypínače.
• Indukční spotřebiče dělají při spínání napěťové špičky, proto se k nim paralelně zapojuje RC člen 0,1 µF a 100 Ω na 0,5 W při napětí 600 V AC.
• Čekáte-li proud přes 5 A, ponechte kolem každého modulu Pro alespoň 10 mm volného místa.
• Modul se neinstaluje tam, kde může zvlhnout, a poškozený kus se už nezapojuje. Opravovat modul svépomocí se nesmí.
• Pokud spínaný obvod potřebujete oddělený od napájení modulu, je pro to určený Shelly Wave Pro 1 s bezpotenciálovým kontaktem.
• PIN kód z nálepky DSK si uschovejte. Nálepka na boku modulu zůstává na místě a záložní kopie je přiložená v balení.
• Interval hlášení pod 30 s může Z-Wave síť zahltit, odezva modulu se zpomalí a stabilita sítě klesne.
• Bezdrátovou komunikaci nelze brát jako stoprocentně spolehlivou, proto modul nepatří tam, kde na jeho funkci závisí výhradně život osob nebo ochrana cenného majetku.
• Nedovolte dětem hrát si s vypínači ani tlačítky připojenými k modulu.

Připojovací svorky

Časté dotazy

Potřebuje Shelly Wave Pro 1PM Z-Wave bránu?
Ano. Bez brány modul nenastavíte a brána se dodává samostatně.

Měří modul watty, nebo kilowatthodiny?
Obojí, ale nejde o totéž. Watty ukazují okamžitý výkon zátěže a spolu s nimi chodí napětí a proud, kilowatthodiny sčítají energii, kterou okruh odebral.

Kolik místa zabere v rozvaděči?
Na liště potřebuje 19 mm. Tělo má na výšku 94 mm, na šířku 19 mm a do hloubky 69 mm, s odchylkou do 0,5 mm, a váží 61 g.

K čemu je druhý vstup SW2?
Relé z něj ovládat nelze. Svorka slouží jen pro asociace, tedy pro povely jiným uzlům sítě Z-Wave.

Dá se výstup přepnout na rozpínací kontakt?
Ano, parametr 23 nabízí volbu mezi NO a NC.

Zapamatuje si modul stav po výpadku napájení?
Ve výchozím nastavení ano. Toto chování mění parametr 17 a druhá volba nechá výstup po obnovení napájení vypnutý.

Posílí modul síť Z-Wave?
Ano, pracuje jako opakovač a předává povely dalším uzlům.

Jak se vymaže naměřená energie?
Tovární reset vrátí nasčítané kilowatthodiny, asociace i parametry do výchozího stavu a zároveň modul odebere ze sítě Z-Wave, takže ho budete přidávat znovu. Proto se k němu sahá jen tehdy, když brána chybí nebo nefunguje. Vyvolá se tlačítkem S, pětinásobným přepnutím připojeného vypínače během tří sekund, nebo parametrem 120 z brány. Přes vypínač to jde pouze v úvodní minutě provozu.

Shelly Wave Pro 1PM, nebo Shelly Wave Pro 1?

Shelly Wave Pro 1PM zvolte, když chcete okruh nejen ovládat, ale i měřit, a když se vám hodí, že se modul sám brání nadproudu a přepětí. Shelly Wave Pro 1 zvolte, když potřebujete spínat kontaktem odděleným od napájení modulu a měření nepotřebujete.
