SHELLY 1PM Mini Gen4 Spínací modul 1kanálový s měřením spotřeby 8 A, WiFi, Bluetooth, Zigbee, Matter

Za zásuvkou bývá místa málo. Shelly 1PM Mini Gen4 měří 29 x 34 x 16 mm a váží 18 gramů, takže se vejde i tam, kde větší modul nemá šanci. Přesto spíná jeden okruh, měří jeho spotřebu a nabízí Wi-Fi, Bluetooth i Zigbee a kompatibilitu s Matter.

Je to pro vás?

• Ano, pokud potřebujete spínat a zároveň vidět, kolik zařízení bere.
• Ano, pokud máte na modul jen stísněnou krabici.
• Ano, pokud chcete mít na výběr mezi Matter a Zigbee.
• Ano, pokud vám pomůže brána pro zařízení Shelly BLU a rozšíření dosahu Zigbee i Wi-Fi.
• Ne, pokud spínáte okruh nad 8 A. Na to jsou v nabídce jiné moduly.
• Ne, pokud potřebujete bezpotenciálový kontakt. Výstup je reléový kontakt NO.
• Ne, pokud vám stačí měřit a nespínat. Na to je EM Mini Gen4.

Hlavní vlastnosti

• jeden reléový výstup s měřením spotřeby, kontakt NO, jednopólový
• maximální spínaný proud 8 A při 240 V AC
• napájení 110 až 240 V AC
• Wi-Fi 802.11 b/g/n/ax, Bluetooth 5.0, Zigbee 802.15.4 a Matter
• ochrana proti přehřátí, přepětí, nadproudu i nadměrnému výkonu
• rozměry 29 x 34 x 16 mm, hmotnost 18 g
• červené provedení, šedé svorky
• paměť 8 MB, procesor ESP-Shelly-C68F

Co produkt umí

Spínat a měřit, a k tomu hlídat sám sebe. Modul má ochranu proti přehřátí, přepětí, nadproudu i nadměrnému výkonu, přičemž u napětí, proudu i výkonu jde o odpojení. Podporované zátěže jsou odporové, kapacitní i indukční, takže sem patří žárovky a topení stejně jako LED drivery, transformátory, ventilátory nebo chladničky. Firmware nabízí 20 časových plánů, 20 webhooků po pěti adresách, skriptování, MQTT i virtuální komponenty.

Ovládání a komunikace

Čtyři bezdrátové technologie. Wi-Fi podle 802.11 b/g/n/ax, Bluetooth 5.0, Zigbee podle 802.15.4 a kompatibilita s Matter, přičemž Matter je výchozí profil a na Zigbee se přepíná. Zajímavý je dosah Zigbee, až 100 m uvnitř budovy a 300 m venku, tedy výrazně víc než u Wi-Fi. Modul umí být bránou pro zařízení Shelly BLU, umí také rozšířit dosah sítě Zigbee i Wi-Fi. Podporované jsou Amazon Alexa, Google Smart Home i Samsung SmartThings, k tomu KNXnet/IP a vlastní vestavěné webové rozhraní.

Instalace a použití

Modul se vkládá do instalační krabice za zásuvku nebo vypínač. Svorky jsou rozdělené takto:

• L a N pro fázový a střední vodič
• SW pro ovládací prvek
• výstup pro zátěž

Vodiče o průřezu 0,5 až 4 mm² se odizolují na 6 až 7 mm, šrouby svorek se dotahují momentem nejvýše 0,4 Nm. Vnější jištění má mít charakteristiku B nebo C a jmenovitý proud nejvýše 10 A. Zapojení doporučujeme svěřit kvalifikovanému elektrikáři.

Co si ještě připravit

• Jistič se jmenovitým proudem nejvýše 10 A, charakteristika B nebo C, vypínací schopnost nejméně 6 kA, třída omezení energie 3. Pozor, je to jiná hodnota než u velkého 1PM Gen4, kde výrobce připouští 16 A.
• Kontrolu, zda obvod zůstane do 8 A. To je maximální spínaný proud při 240 V střídavých. Nad ním je na řadě Shelly 1PM Gen4.
• Nulový vodič v krabici. Modul se napájí střídavě 110 až 240 V a potřebuje L i N. Stejnosměrné napájení tento model nemá.
• Rozhodnutí mezi Matterem a Zigbee. Předvolený je Matter, pět stisků tlačítka přepne do Zigbee a otevře párování na tři minuty. Tři stisky ho otevřou znovu.
• Místo v krabici. Modul je stavěný do instalační krabice za přístroj, ne na lištu ani na stěnu.

Kde najde využití

• zásuvkový okruh, u kterého chcete znát spotřebu
• osvětlení ovládané zároveň vypínačem i aplikací
• stísněné krabice, kam se větší modul nevejde
• měření spotřeby jednotlivých spotřebičů kvůli úsporám
• okraje sítě, kde se hodí opakovač Zigbee nebo Wi-Fi

Důležité před nákupem

• Maximální spínaný proud je 8 A při 240 V. Pro vyšší zátěž jsou v nabídce jiné moduly.
• Výstup je reléový kontakt NO, není to bezpotenciálový kontakt.
• Přepnutí z profilu Matter na Zigbee se provádí pěti stisky tlačítka. Nezaměňte to s podržením na pět sekund, které otevírá přístupový bod.
• Režim párování Zigbee zůstává otevřený tři minuty. Trojím stiskem jej lze spustit znovu.
• Provozní rozsah je -20 až 40 °C při vlhkosti 30 až 70 % RH.
• Vnější jištění má být nejvýše 10 A s charakteristikou B nebo C.

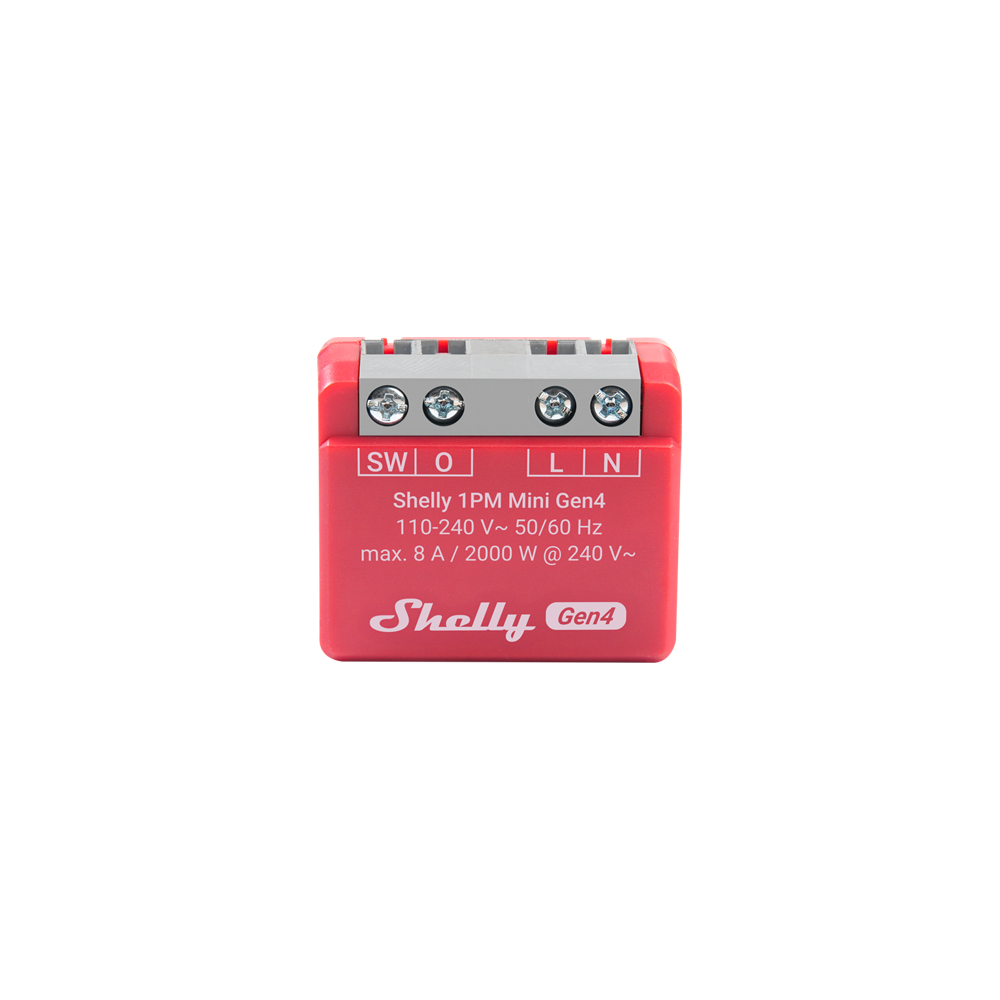

Připojovací svorky

Tělo modulu je červené, konektory šedé v odstínu myší šedi.

Do šroubových svorek patří vodič 0,5 až 4 mm², plný, lanko i lanko s dutinkou, odizolovaný na 6 až 7 mm, utahovací moment nejvýše 0,4 Nm. Relé má jeden pól, kontakt je v klidu rozepnutý a s mikroodpojením. Modul nemá rozhraní pro přídavný modul Shelly Add-on.

Časté dotazy

Kolik ampérů zvládne?
Maximální spínaný proud je 8 A při 240 V AC.

Jak přepnu na Zigbee?
Pěti stisky ovládacího tlačítka. Modul se pak na tři minuty přepne do režimu připojování.

Umí Matter?
Ano, modul je kompatibilní s Matter a tento profil je zároveň výchozí.

Čím se liší od Gen3?
Je to vylepšená verze s pokročilejším procesorem a se Zigbee.

Zvládne indukční zátěž?
Ano, zvládne odporové, kapacitní i indukční zátěže včetně LED driverů a transformátorů.

Shelly 1PM Mini Gen4 nebo Shelly 1PM Gen4?

1PM Mini Gen4 zvolte pro světelný obvod nebo menší spotřebič, kde rozhoduje velikost modulu a místo v krabici. 1PM Gen4 zvolte pro silnější zátěž, pro stejnosměrnou instalaci nebo když chcete připojit čidlo přes Add-on.
