SHELLY Wave 1PM Mini LR Spínací modul 8 A s měřením spotřeby, Z-Wave Long Range

Shelly Wave 1PM Mini LR je spínací modul o rozměrech 29 x 35 x 16 mm, který se schová do instalační krabice za vypínač. Sepne jeden okruh do 8 A a zároveň měří, kolik připojený spotřebič odebírá. Do systému se hlásí protokolem Z-Wave, buď klasickou sítí mesh, nebo sítí Long Range, kde mluví přímo s bránou. Objednací kód QTSW-0A1P8EU.

Je to pro vás?

Ano, pokud

• chcete ovládat jeden světelný okruh nebo spotřebič do 8 A a současně vidět jeho příkon ve wattech i spotřebu v kWh
• máte v krabici fázový i nulový vodič a málo místa, modul váží 18 g
• vaše brána zvládá Z-Wave Long Range a chcete modul připojit přímo k ní na 864 MHz
• chcete na stěně ponechat stávající vypínač, modul počítá se spínačem i s tlačítkem
• hledáte měření bez samostatné měřicí jednotky, watty i kilowatthodiny hlásí modul sám

Ne, zvolte jiný model, pokud

• potřebujete spínat víc než 8 A, na 16 A je Shelly Wave 1PM LR
• chcete spínat stejnosměrnou zátěž, rozsah 30 V a 10 A stejnosměrných má rovněž Shelly Wave 1PM LR
• ovládáte roletu, žaluzii nebo markýzu, obousměrný motor řídí Shelly Wave Shutter LR
• počítáte s tím, že modul bude v síti Long Range přeposílat signál sousedním prvkům, jako opakovač pracuje jen v síti mesh
• vaše brána Long Range neumí, pak modul přidejte do sítě mesh na 868,4 MHz

Hlavní vlastnosti

• 1 reléový výstup s měřením výkonu na šroubové svorce
• max. 8 A a 2000 W při 240 V
• vstupní napětí 110 až 240 V, 50/60 Hz, vlastní spotřeba pod 0,3 W
• rozměry 29 x 35 x 16 mm, hmotnost 18 g
• Long Range na 864 MHz s dosahem až 80 m uvnitř a 1000 m venku
• síť mesh na 868,4 MHz s dosahem až 40 m uvnitř
• procesor Z-Wave S800 a zabezpečení až S2 Authenticated
• trvale aktivní ochrana proti přehřátí, nadproudu i přepětí
• svorky pro vodič 0,2 až 2,5 mm², plný i lanko s dutinkou

Co produkt umí

Modul spíná zátěž na svorce O a měří její příkon ve wattech. Bráně ho posílá podle dvou pravidel současně. Parametr 36 určuje, o kolik procent se musí příkon změnit, ve výchozím nastavení o 50 %, a parametr 39 hlídá nejkratší odstup mezi hlášeními, ve výchozím nastavení 30 s. Spotřebu v kWh si modul dopočítává z měřeného výkonu v čase a hlásí ji po každém přírůstku 0,1 kWh. Naměřenou energii ukládá do paměti ve chvíli, kdy rozpozná ztrátu napájení, takže výpadek o ni nepřipraví. Vynulovat ji lze továrním resetem nebo příkazem z brány, tlačítkem S nikoli, a aktualizace firmwaru přes OTA uloženou hodnotu nemění. Výstup se umí sám zapnout i vypnout po nastaveném čase, parametry 19 a 20 pracují podle parametru 25 v sekundách nebo v milisekundách. Parametr 23 přepíná chování kontaktu mezi NO a NC, takže výstup může být pod napětím ve vypnutém stavu a bez napětí v zapnutém. Ve výchozím nastavení platí NO.

Ovládání a komunikace

Na svorku SW se připojí spínač nebo tlačítko. Výchozí hodnota parametru 1 počítá s přepínačem, kdy každé přehození změní stav výstupu na opačný. Hodnotou 0 se ze vstupu stane tlačítko, hodnotou 1 spínač se stavovou logikou, kdy sepnutý kontakt znamená zapnuto. U tlačítka platí, že dva stisky rychleji než za 500 ms modul vyhodnotí jako dvojstisk a odešle povel do asociačních skupin 2 a 3. Do každé skupiny se vejde nejvýše 9 uzlů, počet je pevný, a kvůli zpožděním v síti se doporučuje zůstat do pěti. Skupina 1 Lifeline hlásí bráně stav LED, změnu stavu výstupu, upozornění na přehřátí, nadproud i přepětí a naměřené hodnoty. Skupiny 2 a 3 pracují jen v síti mesh, v Long Range zbude Lifeline sama. Hlášení stavu On a Off, stavu vstupu SW, wattů i kilowatthodin je ověřené pro Home Assistant, Fibaro HC 3, Homey, Homee Cube Gen 7, Vera Ezlo a Cozify. SmartThings k tomu potřebuje ovladač Shelly Wave edge driver. Homee Cube Gen 5 umí výstup zapnout a vypnout z aplikace, hlášení vstupu SW, wattů a kilowatthodin na něm nefunguje.

Instalace a použití

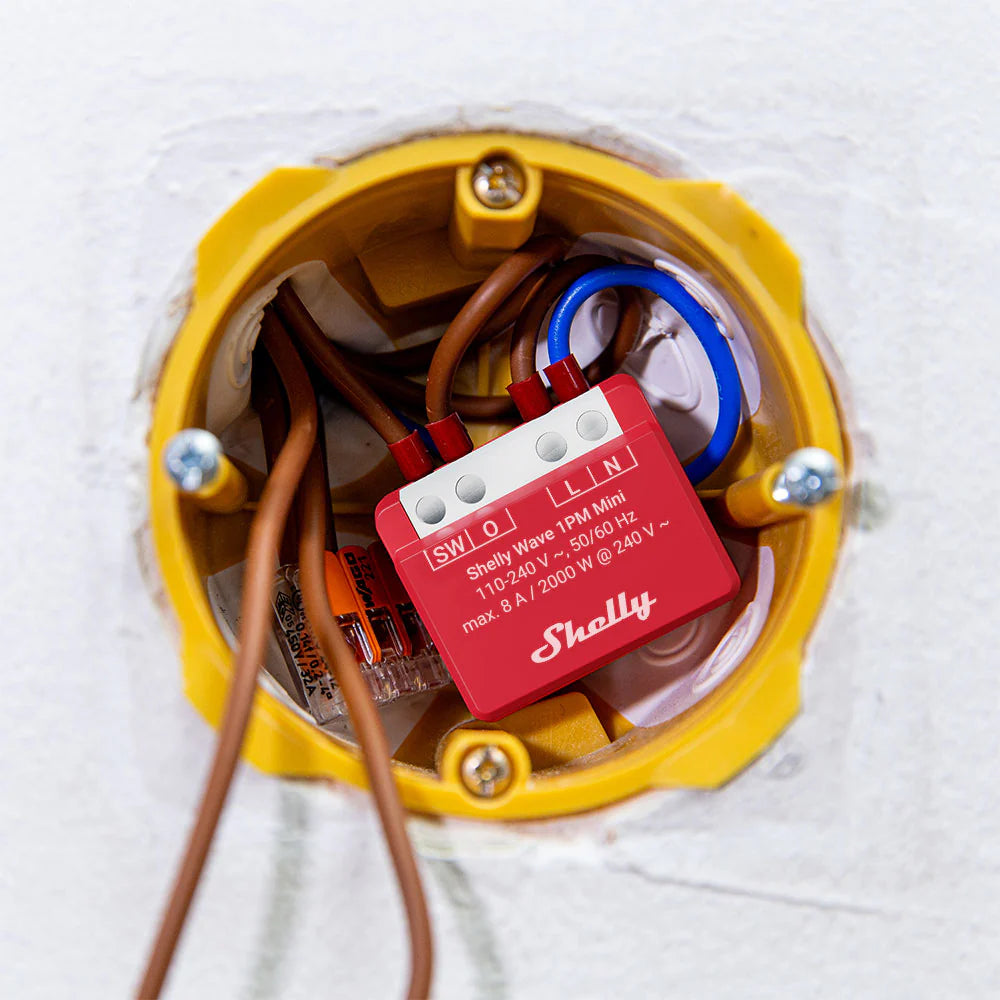

Modul se montuje do instalační krabice ve zdi. Napájení jde na svorky N a L, zátěž se připojí mezi svorku O a nulový vodič a spínač se zapojí mezi svorku SW a svorku L. Šroubové svorky přijmou vodič 0,2 až 2,5 mm², odizoluje se 6 až 7 mm a utahovací moment je 0,4 Nm. Připojení k síti musí udělat kvalifikovaný elektrikář, a než se do zapojení sáhne, je nutné ověřit, že na svorkách není napětí. Zátěžový obvod musí být jištěn jističem podle EN 60898-1 s charakteristikou B nebo C, jmenovitým proudem nejvýše 10 A, zkratovou odolností nejméně 6 kA a třídou omezení energie 3. Vodiče mají mít izolaci s tepelnou odolností nejméně PVC T105 °C. Anténa se nesmí zkracovat ani jinak upravovat a má zůstat od kovových prvků co nejdále. Provozní teplota sahá od -20 do 40 °C, vlhkost od 30 do 70 % a nadmořská výška až 2000 m.

Co si ještě připravit

• Bránu Z-Wave s podporou Long Range. Bez ní modul nenastavíte a topologii Long Range nevyužijete.
• Telefon se čtečkou kódů QR. V Long Range je SmartStart jediná cesta, jak modul do sítě dostat.
• Kartičku s kódem DSK. Je v balení, druhý štítek je na boku modulu. Bez kódu PIN se přidání se zabezpečením S2 nedokončí.
• Jistič vedení 10 A s charakteristikou B nebo C, zkratovou vypínací schopností od 6 kA a ve třídě omezení energie 3.
• Instalační krabici s volným místem na modul s rozměrem 29 x 35 x 16 mm.
• Vodiče s průřezem 0,2 až 2,5 mm², odizolované na 6 až 7 mm. Dutinky na lankové vodiče jsou vhodné.
• Člen RC k indukční zátěži, tedy k motorům, ventilátorům a vysavačům.
• Elektrikáře. Modul se připojuje na síťové napětí.

Kde najde využití

• světelné okruhy, kde se z nulového odběru pozná vyhořelý zdroj
• domácnost, kde chcete vědět, které místnosti spotřebují na osvětlení nejvíc
• stropní ventilátor nebo infrazářič, kde se hodí časový plán i pohled na odběr
• plánování provozu spotřebičů na hodiny s nižším zatížením sítě
• kanceláře a provozovny, kde se sdílená technika vypíná po pracovní době
• světelné zóny s vyhodnocením spotřeby po skupinách a preventivní údržba podle neobvyklého průběhu odběru
• závlahová a oběhová čerpadla nebo okruhy napájené z měniče a baterie

Důležité před nákupem

• Topologie se volí jednou, při přidávání do sítě. Mesh a Long Range neběží současně, změna znamená modul ze sítě odebrat a přidat znovu.
• V Long Range se modul přidává jedině načtením QR kódu SmartStart. Přidání tlačítkem S i trojím přehozením spínače je určeno jen pro síť mesh.
• Brána musí Long Range podporovat. Pokud jej neumí, přidejte modul do sítě mesh na 868,4 MHz.
• Kód PIN, tedy prvních pět podtržených číslic klíče DSK, je na štítku na boční straně modulu i na kartičce v balení. Pro přidání se zabezpečením S2 je nutný, kartičku proto uschovejte.
• Asociační skupiny 2 a 3 pracují jen v síti mesh. V Long Range si modul ponechá skupinu 1 Lifeline, přes niž hlásí bráně stav i naměřené hodnoty.
• Jako opakovač modul pracuje jen v síti mesh. V režimu Long Range mluví přímo s bránou.
• Platí obě meze najednou, proud 8 A i výkon 2000 W při 240 V. Rozhoduje ta, ke které se zátěž přiblíží dřív.
• Odporovou a kapacitní zátěž modul spíná přímo. U indukčních spotřebičů, jako jsou motory, ventilátory a vysavače, se paralelně ke spotřebiči připojuje člen RC o hodnotách 0,1 µF, 100 Ω, 1/2 W a 600 V.
• Nadproudová ochrana vypne výstup, jakmile proud překročí 8 A o 10 % déle než 5 s. Stejně reaguje teplota nad 80 °C a při běžném síťovém napětí 230 V také napětí nad 278 V. Ochrany jsou trvale aktivní a nedají se vypnout.
• Modul patří do instalační krabice a nesmí zvlhnout.
• Ke svorkám vstupů a výstupů se nesmí připojovat obvody SELV ani PELV.
• Odstup hlášení kratší než 30 s v parametru 39 může síť Z-Wave zahltit a zpomalit odezvu všech prvků.
• Modul se ovládá bránou Z-Wave, ta je nutná pro dálkové ovládání i pro nastavení parametrů.

Připojovací svorky

Časté dotazy

Přidám modul do sítě Long Range tlačítkem S?
Ne. V Long Range slouží k přidání jedině SmartStart, tedy načtení QR kódu bránou. Odebrat modul ze sítě tlačítkem S naopak jde v obou režimech.

Můžu později přejít z mesh na Long Range?
Topologie se volí při přidávání do sítě. Změna znamená modul odebrat a přidat znovu už ve druhém režimu.

Utáhne modul trvale 2000 W?
Modul je na 2000 W při 240 V dimenzován a současně nesmí být překročen proud 8 A. Nadproudová ochrana vypne výstup, jakmile proud přesáhne 8 A o 10 % déle než 5 s.

Jak vynuluji naměřené kilowatthodiny?
Továrním resetem nebo příkazem z brány, tlačítkem S nikoli. Aktualizace firmwaru přes OTA uloženou hodnotu nemění.

Co udělá modul po výpadku proudu?
Naběhne do jedné sekundy a výstup vrátí do stavu daného parametrem 17 a ve výchozím nastavení do posledního známého. Neplatí to, když je parametr 1 nastaven na hodnotu 1, tedy na spínač se stavovou logikou.

Funguje modul s klasickým vypínačem na stěně?
Ano, výchozí hodnota parametru 1 počítá s přepínačem. Tlačítko se nastaví hodnotou 0 v témže parametru.

Uvidím spotřebu v Home Assistantu?
Ano. Hlášení stavu i wattů a kilowatthodin je ověřené také pro Fibaro HC 3, Homey, Homee Cube Gen 7, Vera Ezlo a Cozify, SmartThings k tomu potřebuje ovladač Shelly Wave edge driver.

Jak modul vrátím do továrního nastavení?
Tlačítkem S kdykoli. Podržte jej do modré, krátkými stisky přejděte na červenou a znovu podržte. Spínačem jde reset jen do jedné minuty po připojení napájení, pětinásobným přehozením do tří sekund.

Shelly Wave 1PM Mini LR nebo Shelly Wave 1PM LR?

Wave 1PM Mini LR zvolte, když je v krabici málo místa a okruh nepřesáhne 8 A. Wave 1PM LR zvolte, když potřebujete 16 A nebo spínat stejnosměrný okruh 30 V a 10 A.
