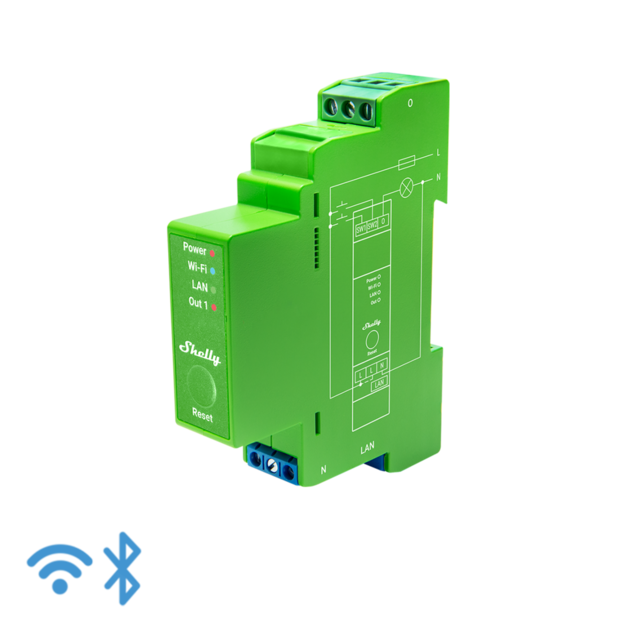

SHELLY Pro Dimmer 1PM Stmívací modul na DIN lištu 1kanálový s měřením spotřeby, WiFi, Bluetooth, LAN

Jeden stmívaný okruh, ale pořádně a z rozvaděče. Shelly Pro Dimmer 1PM je jednokanálový stmívač na DIN lištu, který měří spotřebu připojeného světla a podporuje Wi-Fi, Bluetooth i Ethernet přes RJ45.

Je to pro vás?

• Ano, pokud stmíváte jeden okruh.
• Ano, pokud to chcete řešit v rozvaděči, ne v krabici pod vypínačem.
• Ne, pokud potřebujete dva okruhy. Na to je Pro Dimmer 2PM.
• Pozor na názvy. Shelly Pro 1PM bez slova Dimmer je spínací relé, ne stmívač.

Hlavní vlastnosti

• jeden stmívaný výstup O
• do 200 W při 220 V~, do 100 W při 120 V~
• maximální proud 0,85 A
• stmívání se sestupnou hranou
• měření napětí, proudu, výkonu a spotřeby, vnitřní teplotní čidlo
• dva vstupy SW1 a SW2 pro vypínače nebo tlačítka
• Wi-Fi 802.11 b/g/n, Bluetooth a Ethernet přes RJ45
• šířka 19 mm na DIN lištu, hmotnost 75 g

Co produkt umí

Stmívá a přitom sleduje, kolik světlo bere. Za pozornost stojí automatická kalibrace stmívání pro plynulý průběh, nastavení minimálního a maximálního jasu, warm-up jako počáteční impulz pro žárovky, které potřebují víc energie na rozsvícení, a gamma korekce v rozsahu 0,4 až 4,0 se základní hodnotou 1,0. K tomu noční režim, doba přechodu z nuly na sto procent, týdenní plány, časovače a skripty.

Ovládání a komunikace

Modul podporuje Wi-Fi, Bluetooth i Ethernet. Zvládne provoz samostatně v místní síti nebo přes cloudové služby a má vestavěné webové rozhraní pro ovládání i nastavení. Umí MQTT, webhooky a skriptování, funguje jako BLE gateway i jako opakovač Wi-Fi. Ovládacím prvkem na modulu je jediné tlačítko Reset, pětisekundové podržení zapne přístupový bod a Bluetooth, desetisekundové vrátí tovární nastavení. Stav napovídají kontrolky, modrá Wi-Fi znamená režim přístupového bodu, červená připojení nenavázané, žlutá připojeno.

Instalace a použití

Modul má na DIN liště šířku 19 mm. Napájení je 110 až 240 V~ při 50 nebo 60 Hz, vlastní spotřeba pod 2 W.

• vnější jištění 10 A s charakteristikou B nebo C
• jmenovitá zkratová vypínací schopnost jističe 6 kA, třída omezení energie 3
• zelené svorky, vodič 0,5 až 2,5 mm² odizolovaný na 6 až 7 mm
• modrá svorka, vodič 0,5 až 1,5 mm² odizolovaný na 5 až 6 mm
• maximální utahovací moment 0,4 Nm
• kabel LAN připojujte i odpojujte pouze při vypnutém napájení

Vybavení

Stmívač se nepozná podle toho, že umí zeslabit světlo. Pozná se podle toho, co udělá na spodních deseti procentech, kde většina LED zdrojů začne blikat nebo prostě zhasne. Tento modul na to má tři samostatné nástroje a stojí za to je znát dřív, než se začne instalovat.

• Automatická kalibrace stmívání, která si průběh přizpůsobí připojené zátěži
• Minimální a maximální jas, tedy oříznutí rozsahu tam, kde už světlo nereaguje rozumně
• Počáteční impulz pro zdroje, které při jasu pod deset procent potřebují víc energie na rozsvícení
• Gama korekce v rozsahu 0,4 až 4,0 se základní hodnotou 1,0, aby byly kroky stmívání rovnoměrné i na oko
• Rychlost přechodu při podržení tlačítka a samostatně doba přechodu z nuly na sto procent
• Noční režim s vlastní úrovní jasu
• Ovládání jedním nebo dvěma tlačítky, případně vypínačem, podle toho, co je na stěně

Uvnitř pracuje procesor ESP32-D0WDQ6 s 8 MB paměti flash. Wi-Fi vysílá v pásmu 2401 až 2483 MHz s výkonem pod 20 dBm, Bluetooth 4.2 v pásmu 2400 až 2483,5 MHz s výkonem pod 4 dBm. K tomu voltmetr, ampérmetr, měření výkonu a energie a vnitřní čidlo teploty. Modul má i sériové rozhraní pro přídavný modul Shelly.

Co si ještě připravit

• Stmívatelný světelný zdroj. Nestmívatelná LED se na tomto modulu nerozsvítí do plynulého průběhu, ale bude blikat. Ověřte si to v katalogu zdroje, ne podle vzhledu.
• Předřazený jistič 10 A. Výrobce k němu uvádí vypínací charakteristiku B nebo C, vypínací schopnost 6 kA a třídu omezení energie 3.
• Nulový vodič přímo u modulu. Napájení jde ze svorek L a N.
• Dva různé průřezy vodiče podle barvy konektoru. Zelené berou 0,5 až 2,5 mm² s odizolováním 6 až 7 mm, modrý 0,5 až 1,5 mm² s odizolováním 5 až 6 mm. Přijímají plný vodič, lanko i dutinku.
• Momentový šroubovák na 0,4 Nm. Platí pro všechny svorky.
• Místo na liště se šířkou 19 mm. Modul je vysoký 94 mm, hluboký 69 mm a váží 75 g.
• Beznapěťový stav při práci se síťovým kabelem a s doplňkem. Kabel LAN se připojuje a odpojuje jen bez napětí a jeho konektor nesmí mít kovové části tam, kde jej držíte. Na rozhraní pro přídavný modul je při zapnutém napájení vysoké napětí.
• Vnitřní prostředí. Teplota -20 až 40 °C, vlhkost 30 až 70 %, nadmořská výška do 2000 m.

Kde najde využití

• jeden stmívaný okruh v obývacím pokoji nebo v ložnici
• rekonstrukce, kde na stěně zůstane původní vypínač
• chodba nebo schodiště s nočním sníženým jasem
• provozovna, kde se sleduje spotřeba osvětlení
• rozvaděč s pevnou sítí, kde se na Wi-Fi nespoléhá

Důležité před nákupem

• Stmívač pracuje se sestupnou hranou. Svítidlo, které tento způsob nepodporuje, může blikat nebo bzučet.
• Limit je 200 W při 220 V~ pro stmívatelné LED, žárovky, halogeny i stmívatelné elektronické transformátory. U železného transformátoru s nízkonapěťovými žárovkami je to 200 VA.
• Vnější jištění musí být 10 A, charakteristika B nebo C. Modul sám má ochranu proti přehřátí, přepětí, nadproudu a překročení výkonu.
• Kabel LAN zapojujte jen bez napětí a jeho konektor nesmí mít kovové části tam, kde se ho dotýkáte.
• Na rozhraní pro Add-on je při zapnutém napájení vysoké napětí.
• Provozní teplota je -20 až 40 °C, relativní vlhkost 30 až 70 % a maximální nadmořská výška 2000 m.

Připojovací svorky

Dva vstupy u jednoho výstupu nejsou zbytečnost. Právě ony umožňují ovládání dvěma tlačítky, tedy jedno přidává a druhé ubírá, nebo dvojité schodišťové zapojení, kde se totéž světlo ovládá ze dvou míst.

Časté dotazy

Je to totéž co Shelly Pro 1PM?
Není. Pro 1PM je spínací relé, tohle je stmívač Pro Dimmer 1PM. Liší se jediným slovem v názvu a úplně jinou funkcí.

Jaký je rozdíl proti Pro Dimmer 2PM?
Počet kanálů. Jednička má jeden výstup, dva vstupy a maximální proud 0,85 A, dvojka dva výstupy, čtyři vstupy a 0,9 A na kanál.

Kolik svítidel unese?
Rozhoduje součet příkonu, ne počet kusů. Do 200 W při 220 V~, u železného transformátoru do 200 VA.

Funguje bez internetu?
Ano, v místní síti pracuje samostatně a má vestavěné webové rozhraní.

Můžu použít dva vypínače na jedno světlo?
Ano. Modul má dva vstupy SW1 a SW2. Stmívat se dá jedním i dvěma tlačítky.

Jakou zátěž smí stmívat

U transformátoru s jádrem výrobce záměrně uvádí voltampéry a ne watty. Je to zdánlivý výkon a u takové zátěže bývá vyšší než činný, takže se počítá s ním, ne s údajem na žárovkách. Stmívání probíhá se sestupnou hranou, což je způsob vhodný pro kapacitní a elektronické zátěže.
