SHELLY Pro Dimmer 2PM Stmívací modul na DIN lištu 2kanálový s měřením spotřeby, WiFi, Bluetooth, LAN

Stmívání v rozvaděči má jinou logiku než v krabici pod vypínačem. Je vidět, dá se servisovat a jeden modul obslouží dva okruhy najednou. Shelly Pro Dimmer 2PM je dvoukanálový stmívač na DIN lištu, který navíc měří spotřebu a kromě Wi-Fi má i pevný LAN port.

Je to pro vás?

• Ano, pokud stmíváte dva okruhy z rozvaděče.
• Ano, pokud chcete jistotu drátového připojení.
• Ne, pokud vám stačí jeden okruh. Na to je Pro Dimmer 1PM.
• Ne, pokud řídíte svítidla řídicím napětím 0 až 10 V. Na to je Pro Dimmer 0/1-10V PM, což je jiný princip.

Hlavní vlastnosti

• dva nezávislé stmívané výstupy O1 a O2
• 200 W na kanál při 220 V~, 100 W na kanál při 120 V~
• maximální proud 0,9 A na kanál
• stmívání se sestupnou hranou
• měření napětí, proudu, výkonu i spotřeby a vnitřní teplotní čidlo
• čtyři vstupy SW1 až SW4 pro vypínače nebo tlačítka
• Wi-Fi, Bluetooth a Ethernet přes konektor RJ45
• šířka 19 mm na DIN lištu, hmotnost 75 g

Co produkt umí

Kromě samotného stmívání má modul několik funkcí, které rozhodují o výsledném dojmu ze světla. Automatická kalibrace stmívání hledá plynulý průběh v celém rozsahu. Minimální a maximální jas zúží rozsah tam, kde svítidlo v krajních polohách nepracuje hezky. Warm-up dá žárovce, která potřebuje víc energie na rozsvícení, počáteční impulz, a to při jasu pod deseti procenty. Gamma korekce v rozsahu 0,4 až 4,0 srovná kroky stmívání tak, aby byly na oko stejně velké, výchozí hodnota bez korekce je 1,0. K tomu noční režim, týdenní plány, časovače a skriptování.

Ovládání a komunikace

Modul podporuje Wi-Fi 802.11 b/g/n, Bluetooth 4.2 a Ethernet přes RJ45. Drátové připojení bývá v rozvaděči nejspolehlivější volbou. Zařízení může pracovat samostatně v místní síti Wi-Fi nebo přes cloudové služby a má vestavěné webové rozhraní pro ovládání i nastavení. Umí MQTT, webhooky, skripty, funguje jako BLE gateway i jako opakovač Wi-Fi. Podporuje Home Assistant, Google Home, Alexu a SmartThings. Jediné tlačítko na modulu je Reset, pět sekund zapne přístupový bod a Bluetooth, deset sekund vrátí tovární nastavení.

Instalace a použití

Modul je na DIN lištu, široký 19 mm. Napájení je 110 až 240 V~ při 50 nebo 60 Hz, vlastní spotřeba pod 2 W.

• vnější jištění 10 A s charakteristikou B nebo C
• jmenovitá zkratová vypínací schopnost jističe 6 kA, třída omezení energie 3
• zelené svorky, vodič 0,5 až 2,5 mm² s odizolováním 6 až 7 mm
• modrá svorka, vodič 0,5 až 1,5 mm² s odizolováním 5 až 6 mm
• maximální utahovací moment 0,4 Nm
• síťový kabel LAN zapojujte a odpojujte jen při vypnutém napájení

Vybavení

Dva stmívané kanály v šířce devatenácti milimetrů znamenají, že se na liště neobsadí místo dvakrát. Každý kanál má vlastní výstup, vlastní dvojici ovládacích vstupů a vlastní kontrolku, takže lze vést dvě zcela nezávislé světelné skupiny.

• Automatická kalibrace stmívání, která si průběh přizpůsobí připojené zátěži
• Minimální a maximální jas, tedy oříznutí rozsahu tam, kde už světlo nereaguje rozumně
• Počáteční impulz pro zdroje, které při jasu pod deset procent potřebují víc energie na rozsvícení
• Gama korekce v rozsahu 0,4 až 4,0 se základní hodnotou 1,0, aby byly kroky stmívání rovnoměrné i na oko
• Rychlost přechodu při podržení tlačítka a samostatně doba přechodu z nuly na sto procent
• Noční režim s vlastní úrovní jasu
• Ovládání jedním nebo dvěma tlačítky pro každý kanál zvlášť
• Ochrana proti přehřátí, přepětí, nadproudu a nadměrnému výkonu

Uvnitř pracuje procesor ESP32-D0WDQ6 s 8 MB paměti flash. Wi-Fi vysílá v pásmu 2401 až 2483 MHz s výkonem pod 20 dBm, Bluetooth 4.2 v pásmu 2400 až 2483,5 MHz s výkonem pod 4 dBm. K tomu voltmetr, ampérmetr, měření výkonu a energie a vnitřní čidlo teploty. Modul zvládne 20 plánů, 20 webhooků s pěti adresami na jeden, skriptování i MQTT.

Co si ještě připravit

• Stmívatelné světelné zdroje na obou okruzích. Nestmívatelná LED se na tomto modulu nerozsvítí do plynulého průběhu, ale bude blikat. Ověřte si to v katalogu zdroje, ne podle vzhledu.
• Předřazený jistič 10 A. Výrobce k němu uvádí vypínací charakteristiku B nebo C, vypínací schopnost 6 kA a třídu omezení energie 3.
• Nulový vodič přímo u modulu. Svorka N je jedna a je společná, fázové svorky L jsou dvě.
• Čtyři vodiče na ovládací vstupy, mají-li se oba kanály ovládat dvěma tlačítky. SW1 a SW2 patří k výstupu O1, SW3 a SW4 k výstupu O2.
• Dva různé průřezy vodiče podle barvy konektoru. Zelené berou 0,5 až 2,5 mm² s odizolováním 6 až 7 mm, modrý 0,5 až 1,5 mm² s odizolováním 5 až 6 mm. Přijímají plný vodič, lanko i dutinku.
• Momentový šroubovák na 0,4 Nm. Platí pro všechny svorky.
• Místo na liště se šířkou 19 mm. Modul je vysoký 94 mm, hluboký 69 mm a váží 75 g.
• Beznapěťový stav při práci se síťovým kabelem a s doplňkem. Kabel LAN se připojuje a odpojuje jen bez napětí a jeho konektor nesmí mít kovové části tam, kde jej držíte. Na rozhraní pro přídavný modul je při zapnutém napájení vysoké napětí.
• Vnitřní prostředí. Teplota -20 až 40 °C, vlhkost 30 až 70 %, nadmořská výška do 2000 m.

Kde najde využití

• obývací pokoj se dvěma stmívanými okruhy řízenými z rozvaděče
• rekonstrukce, kde zůstávají stávající vypínače a mění se jen technika v rozvaděči
• hotelový pokoj nebo apartmán s nočním režimem
• kancelář, kde se sleduje spotřeba osvětlení
• instalace s pevnou sítí, kde se na Wi-Fi nespoléhá

Důležité před nákupem

• Stmívač pracuje se sestupnou hranou. Svítidlo, které tento způsob nepodporuje, může blikat nebo bzučet, ověřte si to u dodavatele svítidla.
• Limity platí na jeden kanál, ne na celý modul. Při 220 V~ je to 200 W u stmívatelných LED, žárovek, halogenů i stmívatelných elektronických transformátorů a 200 VA u železného transformátoru s nízkonapěťovými žárovkami.
• Vnější jištění musí být 10 A, charakteristika B nebo C. Modul sám má ochranu proti přehřátí, přepětí, nadproudu a překročení výkonu.
• Kabel LAN zapojujte jen při vypnutém napájení a jeho konektor nesmí mít kovové části tam, kde se ho dotýkáte.
• Na rozhraní pro Add-on je při zapnutém napájení vysoké napětí.
• Provozní teplota je -20 až 40 °C, vlhkost 30 až 70 % a maximální nadmořská výška 2000 m.

Připojovací svorky

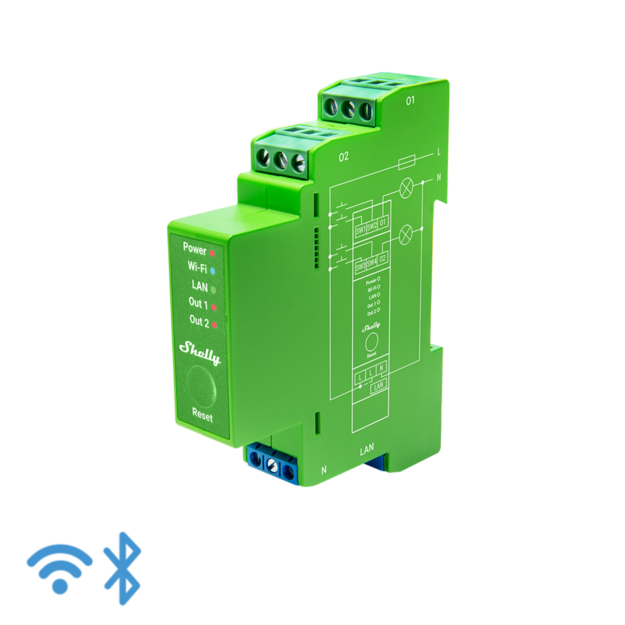

Dva vstupy na jeden kanál jsou tam proto, aby šlo stmívat dvěma tlačítky, tedy jedno přidává a druhé ubírá. Kdo na kanál potřebuje jen jedno tlačítko, druhý vstup jednoduše nechá volný. Stav obou výstupů ukazují samostatné kontrolky Out 1 a Out 2.

Časté dotazy

Kolik svítidel na něj mohu připojit?
Rozhoduje součet příkonu na kanál, ne počet kusů. Do 200 W na kanál při 220 V~, u železného transformátoru do 200 VA na kanál.

Zvládne stmívat LED?
Ano, pokud jsou stmívatelné. Stmívatelné LED lampy utáhne do 200 W na kanál při 220 V~.

Funguje bez internetu?
Ano. Bez cloudu funguje v místní síti a modul má vestavěné webové rozhraní.

Proč má LAN, když má Wi-Fi?
V rozvaděči bývá signál slabší a drát je jistota. Obojí je k dispozici, volba je na vás.

Jaký je rozdíl proti Pro Dimmer 1PM?
Počet kanálů. Dvojka má dva výstupy a čtyři vstupy, jednička jeden výstup.

Jakou zátěž smí stmívat

Všechny limity v tabulce platí na jeden kanál, ne na celý modul. U transformátoru s jádrem výrobce záměrně uvádí voltampéry a ne watty. Je to zdánlivý výkon a u takové zátěže bývá vyšší než činný, takže se počítá s ním, ne s údajem na žárovkách. Stmívání probíhá se sestupnou hranou, což je způsob vhodný pro kapacitní a elektronické zátěže.
