SHELLY Wave Pro Dimmer 1PM Stmívací modul na DIN lištu 1kanálový 200 W s měřením příkonu, Z-Wave

Stmívání nemusí znamenat jen jasněji a tmavěji. Shelly Wave Pro Dimmer 1PM je jednokanálový stmívač na DIN lištu pro sítě Z-Wave, u kterého se ovládací vstup dá nastavit jako běžný vypínač, nebo jako tlačítko, které rozezná krátký stisk, dvojstisk a podržení.

Je to pro vás?

• Ano, pokud máte domácnost na Z-Wave a chcete stmívat jeden okruh z rozvaděče.
• Ano, pokud chcete z jednoho tlačítka víc než zapnout a vypnout. Vstup rozezná krátký stisk, dvojstisk i podržení.
• Ano, pokud chcete u stmívaného okruhu vidět příkon ve wattech.
• Ano, pokud vám modul zároveň posílí síť Z-Wave. Funguje jako opakovač.
• Ne, pokud potřebujete okruhy dva. Na to je dvoukanálová verze Wave Pro Dimmer 2PM s jiným objednacím kódem i jiným rozdělením výkonu.
• Ne, pokud stavíte na Wi-Fi. Bez brány Z-Wave se modul na dálku neovládá.
• Ne, pokud vaše svítidla nesnesou stmívání sestupnou hranou.

Hlavní vlastnosti

• jeden stmívaný výstup
• maximální výkon 200 W
• stmívání sestupnou hranou
• měření příkonu ve wattech
• dva vstupy SW1 a SW2 pro vypínač nebo tlačítko
• rozpoznání krátkého stisku, dvojstisku a podržení
• Z-Wave na frekvenci 868,4 MHz s vysílacím výkonem pod 25 mW
• funguje i jako opakovač sítě Z-Wave, dosah do 40 m uvnitř budov
• ochrana proti přehřátí, nadproudu i přepětí
• šířka 19 mm na DIN lištu, napájení 110 až 240 V AC

Co produkt umí

Výstup se stmívá z ovládacího vstupu SW1 a k dispozici je ještě vstup SW2. Podstatné je, v jakém režimu vstup pracuje. V režimu vypínače jen spíná a rozpíná obvod, v režimu tlačítka se rozlišuje krátký stisk, dvojstisk a podržení, takže z jednoho tlačítka získáte víc než jen zapnout a vypnout. Modul zároveň měří příkon ve wattech. Fungovat může samostatně, nebo jako součást sítě Z-Wave, a pak se dá ovládat a sledovat odkudkoli, kde má uživatel internet a brána je připojená.

Ovládání a komunikace

Přihlásit modul do sítě jde i bez telefonu u rozvaděče. Stačí trojí přepnutí vypínače na svorce SW během tří sekund, nebo tlačítko S přímo na modulu. Kdo chce mít práci hotovou dřív, použije SmartStart: po naskenování QR kódu se zařízení do deseti minut od zapnutí přihlásí samo. Úroveň zabezpečení si volíte od nezabezpečeného provozu přes S0 až po S2 Authenticated, a při S2 vás brána vyzve k zadání pěti podtržených číslic ze štítku DSK. Ten štítek je na boku modulu a druhý štítek DSK je vložený v balení. Kód se nesmí ztratit. Jakmile je modul v síti, přenáší i cizí provoz a funguje jako opakovač.

Vybavení

• Jeden stmívaný výstup do 200 W
• Dva vstupy pro vypínač nebo tlačítko na šroubových svorkách
• Tři napájecí svorky, nulový vodič a dvě fázové
• Měření spotřeby ve wattech
• Tři ochrany proti přehřátí, nadproudu a přepětí
• Tlačítko S pro přidání do sítě a pro obnovu výrobního nastavení

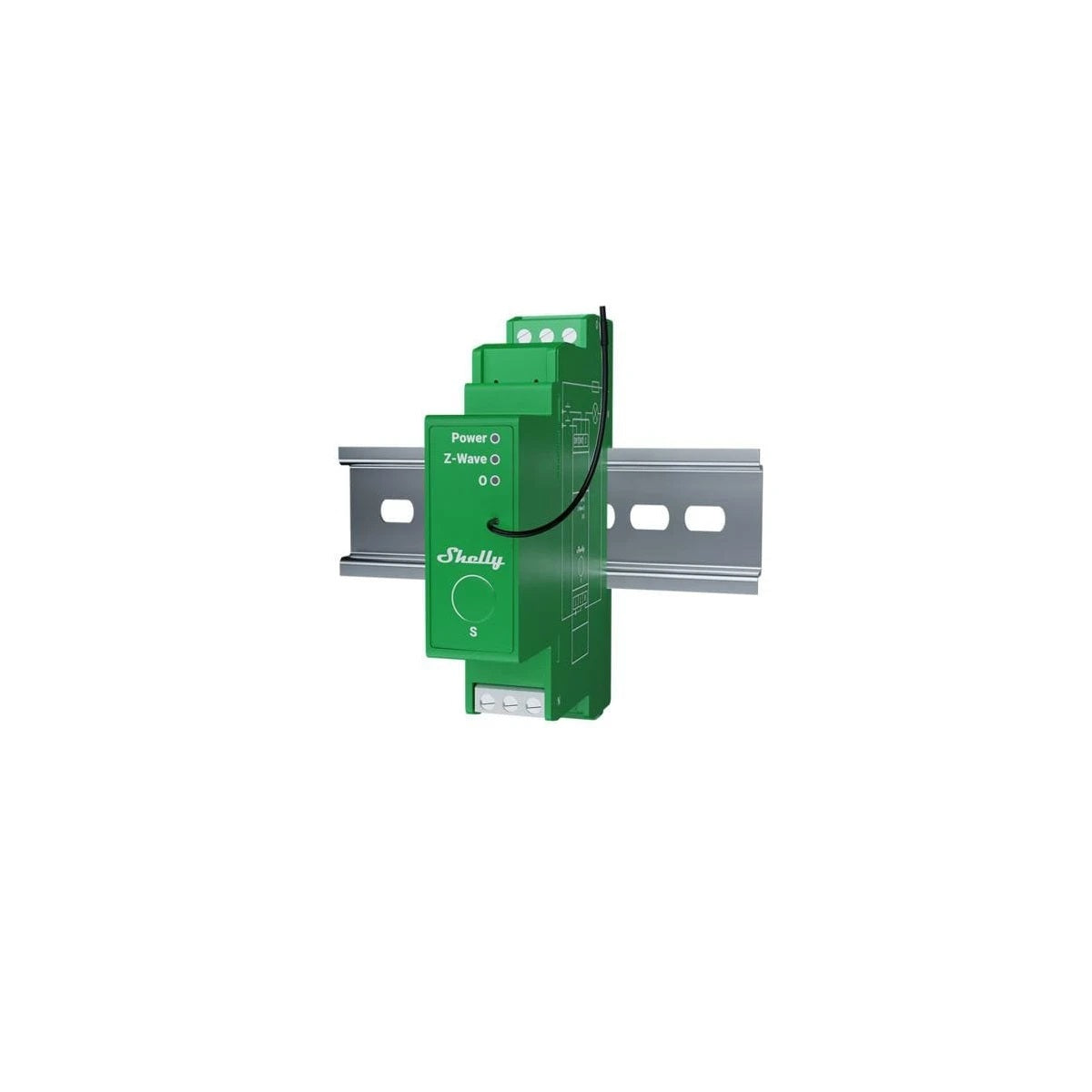

• Limetkové plastové tělo 94 x 19 x 69 mm o hmotnosti 75 g na DIN lištu

Instalace a použití

Svorkovnice je přehledná: N pro nulový vodič, L pro fázi, SW1 a SW2 pro ovládání a O pro stmívaný okruh. Zelený konektor bere vodič 0,5 až 2,5 mm² odizolovaný na 6 až 7 mm, bílé konektory 0,5 až 1,5 mm² odizolované na 5 až 6 mm, a šrouby se dotahují nejvýše momentem 0,4 Nm. Před modul patří jistič 10 A s charakteristikou B nebo C, vypínací schopností 6 kA a třídou omezení energie 3. Šířka na DIN liště je 19 mm, celé rozměry 94 x 19 x 69 mm a hmotnost 75 g. Vlastní spotřeba zůstává pod 0,3 W a povolené prostředí je -20 až 40 °C při vlhkosti 30 až 70 % RH.

Co si ještě připravit

• Bránu Z-Wave. V balení není a bez ní modul nenastavíte. Pracuje na 868,4 MHz.
• Stmívatelná svítidla. Nestmívatelná LED se na tento modul připojit nesmí.
• Jistič 10 A s charakteristikou B nebo C, zkratovou vypínací schopností od 6 kA a ve třídě omezení energie 3.
• Místo na DIN liště. Modul má 94 x 19 x 69 mm a váží 75 g.
• Šroubovák a momentový klíč do 0,4 Nm. Vyšší moment svorku poškodí.
• Vodiče správného průřezu. Zelená svorkovnice přijme 0,5 až 2,5 mm², bílé 0,5 až 1,5 mm². Odizolovat je třeba 6 až 7 mm u zelené a 5 až 6 mm u bílých.
• Elektrikáře. Modul se zapojuje do rozváděče na síťové napětí.

Kde najde využití

• obývací pokoj, kde se jas ovládá jedním tlačítkem
• ložnice se stmíváním na noční úroveň
• halogenové nebo klasické osvětlení, které se doplňuje o chytré ovládání
• rekonstrukce, kde už rozvaděč je a přibývá jen modul
• dům, kde modul zároveň posílí síť Z-Wave

Důležité před nákupem

• Je to zařízení pro Z-Wave, ne pro Wi-Fi. Ovládání a sledování na dálku vyžaduje bránu Z-Wave s přístupem k internetu.
• Maximální výkon je 200 W a podle typu zátěže platí:

• stmívatelné LED žárovky, klasické a halogenové žárovky do 200 W
• stmívatelné elektronické transformátory do 200 W
• transformátory se železným jádrem s nízkonapěťovými žárovkami do 200 VA

• Nadproudová ochrana vypne výstup, když proud přesáhne 0,9 A o více než 15 % déle než pět sekund.
• Přepěťová ochrana vypne výstup při napětí nad 278 V po dobu delší než pět sekund.
• Ochrana proti přehřátí vypne výstup nad 80 °C po dobu delší než pět sekund. Všechny tři ochrany jsou trvale aktivní a vypnout je nelze.
• Stmívání je sestupnou hranou. Ověřte si, že vaše svítidla tento typ stmívání snesou.
• Jde o verzi EU s objednacím kódem QPDM-0A1P01EU.
• Stmívá se výhradně sestupnou hranou. Pokud potřebujete náběžnou hranu nebo znát nejmenší stmívatelný výkon, ověřte si to před nákupem.

Připojovací svorky

Parametry a použití

Časté dotazy

Kolik wattů zvládne?
Je to 200 W a k tomu platí konkrétní limity podle typu zátěže.

Co znamená režim tlačítka?
Vstup pak rozezná krátký stisk, dvojstisk a podržení, místo pouhého sepnuto a rozepnuto.

Kolik vypínačů na něj připojím?
Dva, na svorky SW1 a SW2. SW1 ovládá výstup.

Jaký je rozdíl proti verzi 2PM?
Počet výstupů a vstupů. Tato verze má jeden výstup a dva vstupy, 2PM má dva výstupy a čtyři vstupy.

Posílí mi dosah sítě?
Ano, modul pracuje i jako opakovač sítě Z-Wave.
