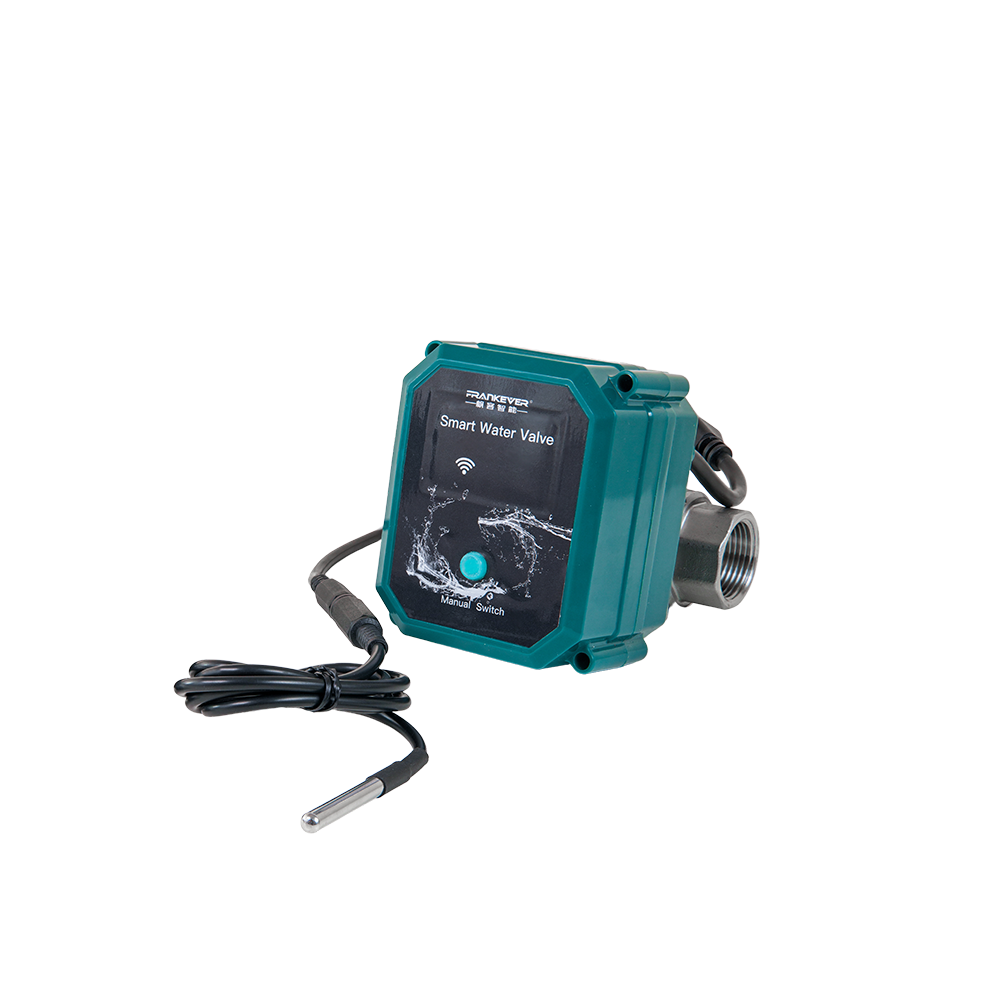

SHELLY FrankEver FK-V02 DN20 Motorický kulový ventil pro ovládání vody, WiFi, Bluetooth

Potřebujete zavřít přívod vody z telefonu, když odjíždíte z domu, nebo nechat zavlažování běžet podle plánu? FrankEver Smart water valve DN20 je motorický kulový ventil z nerezové oceli, který se osadí do potrubí ve velikosti DN20 a otevírá se od nuly do plného průtoku v krocích po deseti procentech. Uvnitř pracuje čip Shelly, takže ventil patří do stejné aplikace jako ostatní zařízení Shelly a umí i vlastní webové rozhraní. Model FK-V02.

Je to pro vás?

Ano, pokud:

• chcete uzavírat a otevírat přívod vody na dálku z aplikace nebo z webového prohlížeče
• řídíte zavlažování zahrady, skleníku nebo bazénovou technologii a chcete průtok škrtit, ne jen zapínat a vypínat
• máte potrubí ve velikosti DN20 a k místu montáže se dostane napájení 5 V přes USB
• chcete automatiku podle teploty, ventil pracuje s čidlem DS18B20 zakončeným jackem 3,5 mm
• potřebujete, aby se ventil při výpadku proudu sám přestavil do polohy, kterou zvolíte
• chcete zařízení, které pracuje i bez internetu, přes vlastní webové rozhraní

Ne, zvolte jiný model, pokud:

• máte potrubí DN15 nebo DN25, pro ty jsou určené samostatné výrobky FrankEver Smart water valve DN15 a FrankEver Smart water valve DN25, řada FK-V02 se vyrábí i ve velikosti DN32
• teplota vody přesahuje 90 stupňů Celsia nebo tlak v soustavě přesahuje 1 MPa
• chcete zařízení pro sítě Zigbee, Z-Wave nebo Matter, tento ventil pracuje s Wi-Fi a Bluetooth
• hledáte samotné čidlo zaplavení, ventil vodu uzavírá a hlášení zajistí například Shelly Flood S Gen4 ve společné scéně

Hlavní vlastnosti

• kulový ventil z nerezové oceli SS304 a technických plastů
• velikost DN20, závit NPT BSP
• přesné nastavení otevření od 0 do 100 procent, po krocích 10 procent
• Wi-Fi a Bluetooth, bez samostatné brány
• podpora teplotního čidla DS18B20 pro automatiku podle teploty
• energetická rezerva na jedno úplné otevření nebo zavření při výpadku napájení, pokud je taková akce nastavená předem
• ventil certifikovaný pro pitnou vodu podle NSF
• maximální tlak 1,0 MPa, teplota vody 0 až 90 stupňů Celsia
• krytí IP65, okolní teplota -30 až 60 stupňů Celsia
• napájení 5 V a 2 A přes USB typu A
• ruční tlačítko přímo na těle ventilu

Co produkt umí

Ventil otevřete a zavřete jedním klepnutím, nebo posuvníkem nastavíte, jak moc má být otevřený. Otevření se zadává v desetiprocentních krocích, takže se dá průtok trvale přiškrtit tam, kde plný průtok není potřeba. Časové plány spustí zavlažování v určenou hodinu nebo den, případně se navážou na východ a západ slunce. Akce reagují na splněnou podmínku a dají se omezit jen na část dne, takže ventil může například reagovat na pokles teploty pouze v noci. Ve scénách Shelly Cloud se ventil spojí s ostatními zařízeními, příkladem je scéna pro odjezd na dovolenou, ve které dimmer zhasne světla, ventil uzavře vodu a modul 2PM stáhne žaluzie. Zvlášť se nastavuje chování při výpadku napájení, kde ventil otevře, zavře nebo se postaví do zadané polohy v procentech, a zvlášť chování po obnovení napájení, kde umí i vrátit polohu, ve které byl před výpadkem.

Ovládání a komunikace

Ventil se připojí přímo do domácí sítě Wi-Fi a k uvedení do provozu slouží Bluetooth, samostatná brána tedy potřeba není. Ovládá se aplikací Shelly Smart Control, ke které si vytvoříte uživatelský účet. Bez internetu pomůže vestavěné webové rozhraní. Dokud ventil není zařazený do domácí sítě, vytvoří po zapnutí vlastní síť Wi-Fi, jejíž název se skládá z označení modelu a jedinečného identifikátoru zařízení. Po připojení k této síti se rozhraní otevře na adrese http://192.168.33.1 a je v něm otevírání, zavírání i posuvník otevření. Rozhraní zůstává dostupné i potom, co ventil zařadíte do domácí sítě. Na těle ventilu je tlačítko Manual Switch, krátký stisk ventil otevře nebo zavře, dlouhý stisk až do rychlého blikání kontrolky zapne přístupový bod a Bluetooth pro nové připojení. V konfiguraci se dá ventil nastavit jako opakovač Wi-Fi a rozšířit tak dosah sítě. Firmware se aktualizuje z webového rozhraní, nebo z mobilní aplikace, za jeho instalaci odpovídá uživatel.

Instalace a použití

Ventil má instalovat kvalifikovaný technik. Před montáží uzavřete přívod vody, vypusťte potrubí a zajistěte, aby do něj během práce voda nemohla natéct. Ventil se šroubuje do potrubí ve velikosti DN20, po montáži zkontrolujte, že jsou spoje vodotěsné a nikde neuniká voda. Napájecí kabel mezi ventilem a zdrojem veďte s dostatečnou vůlí, aby kabel nenamáhal spoje. Ventil má krytí IP65, USB spoj ale vodotěsný není, proto jej i všechny kabelové spoje udržujte v suchu a chraňte před stříkající vodou. Zásuvka i vidlice musí být suché. Ventil nevystavujte přímému slunci a nemontujte jej k topení ani k jinému zdroji tepla. Okolní teplota smí být od -30 do 60 stupňů Celsia. Teplotní čidlo DS18B20 se zasune do zdířky jack 3,5 mm na napájecím kabelu, vodiče jacku jsou VDD, DQ a GND. Ventil čidlo najde sám, rozpoznání může trvat až minutu, a naměřená hodnota se pak ukáže v aplikaci i v místním rozhraní.

Co si ještě připravit

• Napájení 5 V a 2 A přes USB adaptér. Ventil není zařízení na 230 V. Výrobce neuvádí, zda je adaptér v balení, počítejte s ním tedy.
• Zásuvku u hlavního uzávěru. Právě tam DN20 nejčastěji jde a právě tam zásuvka obvykle chybí. Tohle je nejčastější důvod, proč montáž stojí.
• Přechodku na závit, který máte. Výrobce uvádí NPT a BSP, starší rozvody mohou mít jiný.
• Volný prostor nad potrubím. Nad kulovým ventilem sedí pohon, není to tedy plochá armatura.
• Uzavření vody a čas na práci. U hlavního přívodu to znamená celý byt nebo dům bez vody.
• ⚠️ Senzor úniku vody, má-li se ventil zavírat sám. Ventil je výkonná část. Sám o zaplavení neví, musí mu to říct senzor a pravidlo v aplikaci.

Kde najde využití

• uzavření hlavního přívodu vody při odjezdu z domu nebo z chaty
• zavlažování zahrady a skleníku podle časového plánu
• bazénová technologie a doplňování vody
• ochrana rozvodů, kdy scéna se záplavovým čidlem ventil zavře
• ochrana potrubí před zamrznutím, kdy ventil uzavře vodu při poklesu teploty
• odstavení vody v dílně nebo v pronájmu mimo provozní dobu

Důležité před nákupem

• Ventil má instalovat kvalifikovaný technik. Před montáží se uzavírá přívod vody a potrubí se vypustí.
• Závit je NPT BSP a připojovací velikost DN20. Před objednáním si ověřte, jaký závit má vaše potrubí, protože NPT a BSP nejsou zaměnitelné a spoj by netěsnil. Při odlišném závitu použijte přechodku.
• Maximální dovolený tlak je 1,0 MPa. Do soustavy s vyšším tlakem se ventil nesmí instalovat, nebo se zařadí až za redukční ventil.
• Teplota vody smí být od 0 do 90 stupňů Celsia, okolní teplota od -30 do 60 stupňů Celsia.
• Dolní hranice -30 stupňů Celsia platí pro okolí ventilu, ne pro vodu v něm. Venkovní rozvod před zimou vypusťte nebo jej chraňte proti zamrznutí.
• Ventil má krytí IP65, USB spoj ale vodotěsný není. Konektor i všechny kabelové spoje udržujte suché a chráněné před stříkající vodou.
• Ventil nepatří na přímé slunce ani do blízkosti zdroje tepla.
• Napájení je 5 V a 2 A přes USB typu A, počítejte tedy s napájecím zdrojem v dosahu ventilu.
• Ventil používejte jen s originálním příslušenstvím, které je k němu dodané.
• Otevření se nastavuje po krocích 10 procent.
• Pro automatiku podle teploty potřebujete čidlo DS18B20 zakončené jackem 3,5 mm.
• Při výpadku napájení má ventil rezervu na jedno úplné otevření nebo zavření. Co má v takové chvíli udělat, se nastavuje předem v konfiguraci.
• Ventil vykonává příkaz. Automatické uzavření vody při úniku vzniká scénou, ve které únik hlásí samostatné záplavové čidlo. Scény jsou součástí Shelly Cloud.
• Ovládání hlasovými asistenty Alexa a Google Home se teprve připravuje.
• Ventil neopravujte ani nerozebírejte sami. Při poškození nebo příznacích poruchy se obraťte na prodejce.

Připojení a napájení

Časté dotazy

Potřebuji k ventilu bránu nebo hub?
Ne. Ventil se připojí přímo do sítě Wi-Fi a Bluetooth pomůže při uvedení do provozu.

Funguje ventil bez internetu?
Ano. Má vestavěný webové rozhraní na adrese http://192.168.33.1, do kterého se dostanete přes jeho vlastní síť Wi-Fi, a je v něm otevírání, zavírání i nastavení otevření posuvníkem. Scény Shelly Cloud a ovládání z mobilní aplikace na dálku ale připojení k internetu potřebují.

Dá se ventil otevřít jen částečně?
Ano. Otevření se nastavuje od 0 do 100 procent po krocích 10 procent.

Co se stane při výpadku proudu?
Ventil má energetickou rezervu na jedno úplné otevření nebo zavření. V konfiguraci se předem určí, jestli má otevřít, zavřít, nebo se postavit do zadané polohy, a také co má udělat po obnovení napájení.

Jak se připojuje teplotní čidlo?
Čidlo DS18B20 zakončené jackem 3,5 mm se zasune do zdířky na napájecím kabelu. Ventil jej najde sám, rozpoznání trvá až minutu, a podle naměřené teploty pak můžete definovat akce, například zavření při poklesu pod 5 stupňů Celsia.

Je ventil vhodný pro pitnou vodu?
Je to ventil certifikovaný pro pitnou vodu podle NSF. Pokud vaše instalace vyžaduje národní hygienický atest pro styk s pitnou vodou, ověřte si jeho platnost pro dané použití.

Můžu ventil ovládat i ručně na místě?
Ano. Krátký stisk tlačítka Manual Switch ventil otevře nebo zavře.

Rozšíří ventil dosah domácí sítě Wi-Fi?
Ano. V konfiguraci se dá nastavit jako opakovač Wi-Fi.

FrankEver DN15, DN20 nebo DN25?

Všechny tři porovnávané velikosti vycházejí ze stejného modelu FK-V02 a mají stejné parametry i funkce, liší se připojovací velikostí a hmotností. Rozhoduje tedy potrubí, do kterého ventil půjde. Velikost DN20 zvolte, pokud máte hlavní domovní přívod nebo zahradní rozvod v této velikosti. DN15 se hodí na tenčí odbočku, DN25 na silnější rozvod.
