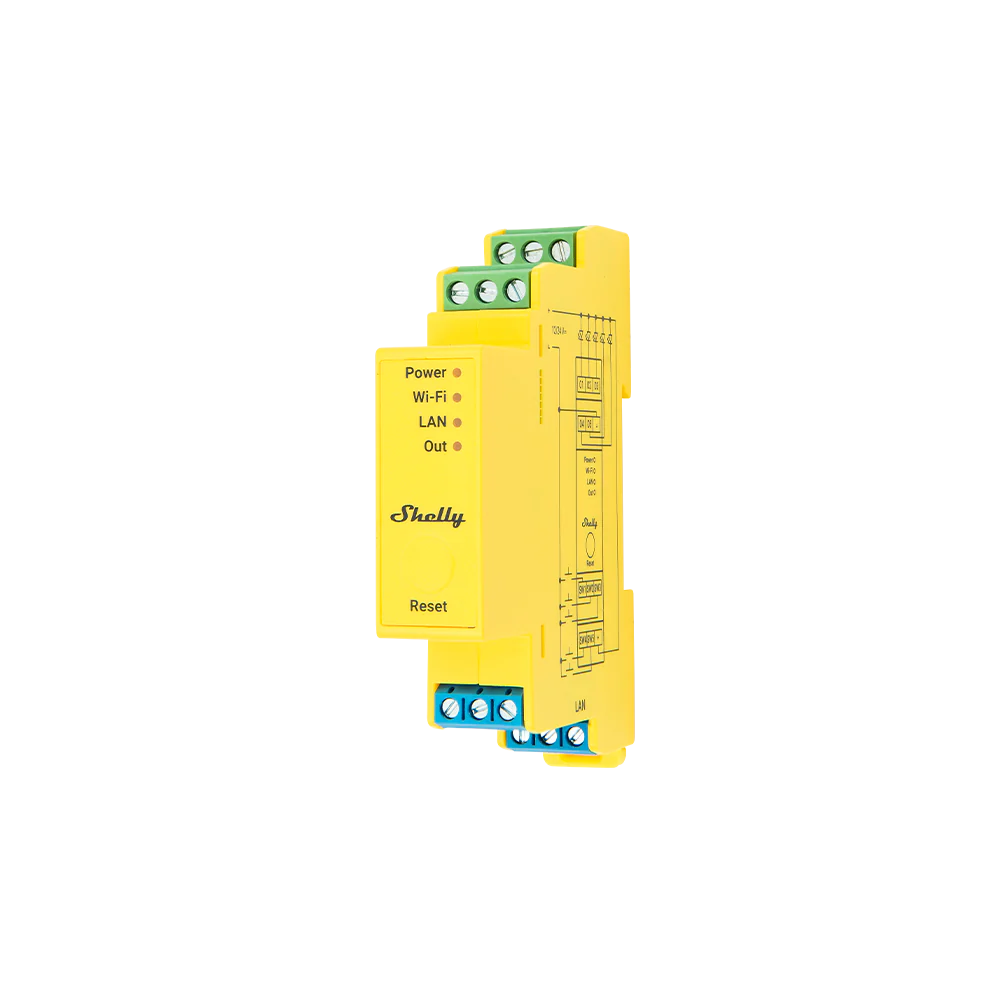

SHELLY Pro RGBWW PM Řídicí modul LED pásků na DIN lištu pětikanálový s měřením spotřeby, WiFi, Bluetooth, LAN

Pět kanálů znamená, že se do jednoho modulu vejde barva i laděná bílá zároveň. Shelly Pro RGBWW PM je řídicí modul LED pásků na DIN lištu, který podle zvoleného profilu obslouží jedno barevné svítidlo s bílou složkou, dvě sady laděné bílé, nebo rovnou pět nezávislých okruhů.

Je to pro vás?

• Ano, pokud řídíte LED pásky z rozvaděče a potřebujete víc než čtyři kanály.
• Ano, pokud chcete v jednom svítidle míchat barvu i laděnou bílou.
• Ano, pokud potřebujete dvě nezávislé zóny laděné bílé nebo pět samostatných okruhů.
• Ano, pokud chcete vidět spotřebu osvětlení a máte v rozvaděči pevnou síť LAN.
• Ne, pokud vám stačí čtyři kanály do instalační krabice. Na to je Plus RGBW PM s jinými proudy i jinou montáží.
• Ne, pokud chcete modul připojit rovnou na síťové napětí. Napájí se 12 až 24 V DC a zdroj pro pásky musíte mít vlastní.
• Ne, pokud potřebujete fakturační měření. Přesnost je ±5 %, je to přehled o spotřebě.

Hlavní vlastnosti

• pět výstupů O1 až O5 a pět vstupů SW1 až SW5
• vstupy pro tlačítko, vypínač nebo analogový signál
• čtyři profily podle toho, jaké svítidlo modul obsluhuje
• rozsah teploty bílé 2700 až 6500 K, nastavitelný v rozmezí 1000 až 10000 K
• maximální řídicí proud 6 A na kanál a 16 A celkem
• napájení 12 až 24 V DC, vlastní spotřeba pod 1,5 W
• měření napětí, proudu, výkonu i účiníku
• Wi-Fi, Bluetooth a Ethernet přes RJ45, šířka 19 mm na DIN lištu

Co produkt umí

Profil rozhoduje o tom, co z pěti výstupů vznikne:

• RGB s laděnou bílou, výchozí profil. Zvlášť se míchá barva a zvlášť se nastavuje teplota bílého světla.
• dvě sady laděné bílé pro dvě nezávislé zóny s teplou i studenou bílou, kde barvu nepotřebujete.
• RGB se dvěma světly pro barevné svítidlo a k němu dvě samostatná.
• pět samostatných světel, každý výstup vede vlastní okruh.

K tomu modul měří napětí, proud, činný i zdánlivý výkon, účiník a energii základní harmonické.

Ovládání a komunikace

Modul podporuje Wi-Fi 802.11 b/g/n, Bluetooth 4.2 i Ethernet přes RJ45. Funguje jako BLE gateway a jako opakovač Wi-Fi, umí MQTT, skriptování a šifrování, zvládne dvacet plánů a dvacet webhooků po pěti adresách. Kromě týdenních rozvrhů nabízí i pokročilé plány. Na modulu je jedno tlačítko, pět sekund podržení zapne přístupový bod a Bluetooth, deset sekund vrátí tovární nastavení. Kontrolka je jednobarevná a jednotlivé stavy rozlišuje rytmem blikání.

Instalace a použití

Modul je na DIN lištu, široký 19 mm, hmotnost 61 g. Napájí se stejnosměrným napětím 12 až 24 V přivedeným na svorky DC a GND. Do zeleného konektoru patří vodič 0,5 až 2,5 mm² odizolovaný na 6 až 7 mm, do modrých 0,5 až 1,5 mm² na 5 až 6 mm, maximální utahovací moment je 0,4 Nm. Vnější jištění má být 16 A s charakteristikou B nebo C, vypínací schopností 6 kA a třídou omezení energie 3. Kabel LAN se smí připojovat i odpojovat jen při vypnutém napájení a jeho konektor nesmí mít kovové části tam, kde se ho uživatel dotýká.

Vybavení

Pět výstupů a čtyři profily znamenají, že tentýž modul jednou řídí jeden pásek RGBCCT a jindy pět samostatných světel. Profil se volí v nastavení a podle něj se mění i to, co který vstup ovládá.

• Vysoká frekvence PWM. Základní je 833 Hz, lze ji zvednout na 22 kHz a utišit tak pískání zdroje. Výrobce upozorňuje, že u profilů s RGB a při nízkém jasu to může rozhodit přesnost barev.
• Rozsah bílé 2700 až 6500 K v základním nastavení, přestavitelný kamkoli mezi 1000 a 10000 K podle toho, jaký pásek je připojen
• Analogový vstup. Vstupy přijímají vypínač, tlačítko i potenciometr s odporem 10 kΩ.
• Noční režim s vlastním jasem a barvou, základně 50 procent a 4600 K
• Minimální jas při zapnutí, základně 3 procenta, aby světlo nenaskočilo do tmy
• Měření napětí, proudu, činného i zdánlivého výkonu, energie a účiníku
• Ochrana proti nadproudu, přepětí a nadměrnému výkonu a vnitřní čidlo teploty

Uvnitř pracuje procesor ESP32-D0WDQ6 s taktem 40 MHz a 8 MB paměti flash. Wi-Fi vysílá v pásmu 2401 až 2495 MHz s výkonem pod 20 dBm, Bluetooth 4.2 v pásmu 2400 až 2483,5 MHz s výkonem pod 4 dBm, k tomu Ethernet přes RJ45. Modul zvládne 20 plánů, rozšířené plány, 20 webhooků s pěti adresami na jeden, skriptování, MQTT i úložiště klíč a hodnota. Naměřené hodnoty si však do paměti neukládá, výrobce záznam dat neuvádí.

Co si ještě připravit

• Stejnosměrný zdroj 12 nebo 24 V. Modul není na síťové napětí, napájí se z téhož zdroje, ze kterého se napájí pásek.
• Zdroj s rezervou podle kanálů. Jeden kanál unese 6 A, všech pět dohromady 16 A. Součet jmenovitých proudů pásků musí zůstat pod těmito čísly.
• Jištění na 16 A s vypínací charakteristikou B nebo C, vypínací schopností 6 kA a třídou omezení energie 3.
• Pásek, který sedí zvolenému profilu. RGBCCT má pět vodičů, dva pásky CCT také pět, pět jednobarevných pásků po jednom na kanál. Profil se nastavuje až v modulu, ale kabeláž se dělá dopředu.
• Dva různé průřezy vodiče podle barvy konektoru. Zelený bere 0,5 až 2,5 mm² s odizolováním 6 až 7 mm, modré 0,5 až 1,5 mm² s odizolováním 5 až 6 mm. Přijímají plný vodič, lanko i dutinku.
• Momentový šroubovák na 0,4 Nm.
• Místo na liště se šířkou 19 mm. Modul je vysoký 94 mm, hluboký 69 mm a váží 61 g.
• Beznapěťový stav při práci se síťovým kabelem a s doplňkem. Kabel LAN se připojuje a odpojuje jen při vypnutém modulu a na rozhraní pro přídavný modul je při zapnutém napájení vysoké napětí.

Kde najde využití

• obývací pokoj s barevným i bílým laděným osvětlením z jednoho modulu
• dvě zóny laděné bílé, například pracovní a odpočinková část místnosti
• pět samostatných světelných okruhů v rozvaděči
• showroom nebo provozovna se sledováním spotřeby osvětlení
• instalace s pevnou sítí, kde se na Wi-Fi nespoléhá

Důležité před nákupem

• Pět kanálů po 6 A neznamená 30 A. Součet je omezený na 16 A.
• Ampérmetr měří do 5 A, ale kanál zvládne 6 A. Nad pět ampérů už měření není v deklarovaném rozsahu.
• Přesnost měření je ±5 % u napětí i u proudu, jde tedy o přehled, ne o fakturační měření.
• Modul nemá vnitřní úložiště naměřených dat.
• Napájení je stejnosměrné 12 až 24 V. Zdroj pro pásky musíte mít vlastní a modul na síťové napětí nepatří.
• Podporované zátěže jsou žárovkové, LED a úsporné zářivky.
• Provozní teplota je -20 až 40 °C a relativní vlhkost 30 až 70 %.

Připojovací svorky

Výrobce uvádí dva průřezy vodiče, 0,5 až 2,5 mm² pro zelený konektor s odizolováním 6 až 7 mm a 0,5 až 1,5 mm² pro modré s odizolováním 5 až 6 mm. Která svorka sedí na kterém konektoru, v podkladech není, ověřte si to na modulu. Šest ampérů na kanál není totéž co šestnáct na modulu. U pěti plně zatížených kanálů by součet byl třicet, a to modul neunese. Rozdělení zátěže je třeba udělat při návrhu, ne až při oživování.

Časté dotazy

Co znamená pátý kanál navíc?
Vedle tří barevných složek zbydou dva kanály na bílou, takže se dá kromě barvy ladit i teplota bílého světla.

Jak nastavím teplotu bílé?
Výchozí rozsah je 2700 až 6500 K, nastavit se dá kdekoli mezi 1000 a 10000 K.

Kolik proudu unese?
Šest ampérů na kanál, v součtu všech pěti ale nejvýše šestnáct.

Ukládá si spotřebu?
Neukládá. Vnitřní úložiště naměřených dat nemá, data proto posílejte do cloudu nebo do vlastního systému.

Jaký je rozdíl proti Plus RGBW PM?
Počet kanálů, montáž i proudy. Pro RGBWW PM je pětikanálový na DIN lištu, Plus RGBW PM čtyřkanálový do instalační krabice.

Který vstup ovládá který výstup

Druhý vstup z dvojice má smysl tehdy, když se stmívá dvěma tlačítky, tedy jedno přidává a druhé ubírá. Teplotu bílé tlačítky měnit nelze, ta se nastavuje v aplikaci nebo plánem.
