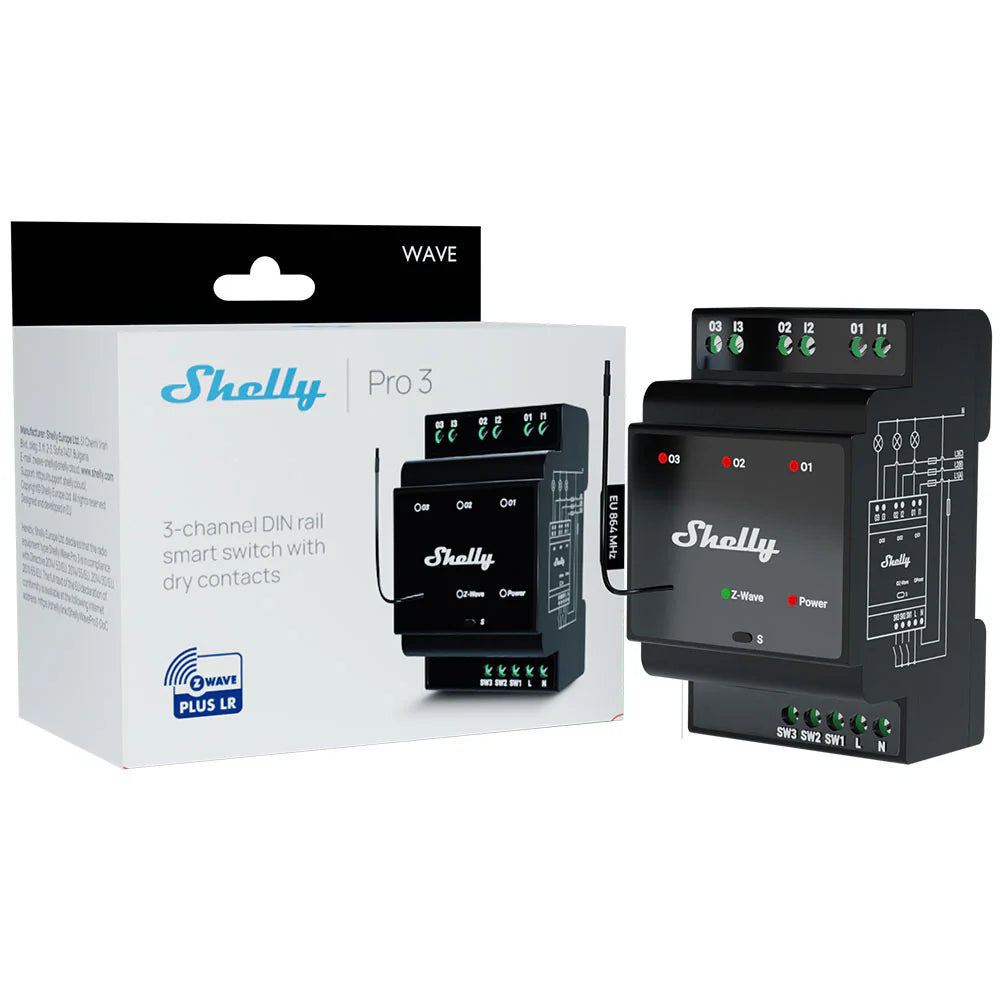

SHELLY Wave Pro 3 LR Spínací modul na DIN lištu 3kanálový 16 A na kanál s bezpotenciálovými kontakty, Z-Wave Long Range

Shelly Wave Pro 3 LR je tříkanálový spínací modul do rozvaděče. Tři relé s bezpotenciálovými kontakty obsluhují tři navzájem oddělené zátěžové okruhy a ke každému z nich patří samostatná dvojice svorek, jedna pro přívod a druhá pro vývod. Okruhy smějí být rozděleny mezi tři fáze, stejně dobře ale vystačí i s jedinou. Elektronika má na napájení vlastní svorky L a N. Ovládat se dá přes Z-Wave i nástěnným vypínačem. Objednací kód je QUSW-0A3X16EU.

Je to pro vás?

Ano, pokud

• potřebujete v rozvaděči tři samostatné okruhy a každý z nich zatížit až 16 A při 240 V AC
• chcete zátěž rozprostřít mezi tři fáze, sdružené napětí mezi nimi smí být 400 V
• obsluhujete i stejnosměrný obvod, kontakty snesou do 30 V a rovněž 16 A na kanál
• budujete instalaci na Z-Wave a láká vás režim Long Range, tedy přímé spojení s bránou na pásmu 864 MHz a dosah venku až 1000 m podle místních podmínek
• u každého výstupu zvlášť si chcete určit, zda má být spínacím kontaktem NO, nebo rozpínacím NC
• necháváte na stěně dosavadní vypínače, k tomu slouží tři ovládací vstupy SW1, SW2 a SW3
• máte v rozvaděči volných 53 mm šířky a při proudu nad 5 A na kanál dokážete kolem přístroje udržet ještě alespoň 10 mm volného místa

Ne, hodí se jiný model, jestliže

• sledujete u okruhů odebíraný výkon, ten hlásí Shelly Wave Pro 2PM LR
• dva okruhy vám bohatě postačí, tehdy je na řadě Shelly Wave Pro 2
• spínáte jediný okruh, s tím si poradí Shelly Wave Pro 1
• řídíte roletu, žaluzii nebo markýzu, pro pohony je určený Shelly Wave Pro Shutter
• plynulé stmívání nabízí až Shelly Wave Pro Dimmer 2PM
• vaše domácnost stojí na Wi-Fi a bránu Z-Wave pořizovat nechcete

Hlavní vlastnosti

• 3 reléové výstupy O1, O2 a O3, všechny bezpotenciálové
• 16 A na kanál při střídavém napětí do 240 V AC
• součet všech tří kanálů může dosáhnout 48 A
• stejnosměrné spínání do 30 V, opět 16 A na kanál a 48 A dohromady
• oddělené přívodní svorky I1, I2 a I3, takže každý okruh smí mít vlastní fázi
• tři ovládací vstupy SW1, SW2 a SW3 pro tlačítko i pro běžný vypínač, chování každého z nich se nastavuje zvlášť
• napájeno z 110 až 240 V AC o kmitočtu 50/60 Hz, vlastní odběr elektroniky pod 0,3 W
• režim Z-Wave Long Range na pásmu 864 MHz, uvnitř budovy do 80 m a venku do 1000 m
• režim sítě mesh na pásmu 868,4 MHz, uvnitř budovy do 40 m, a modul v něm pracuje jako opakovač
• čip Z-Wave S800, vysílací výkon pod 25 mW, zabezpečení až po úroveň S2 Authenticated
• typ kontaktu NO nebo NC volitelný pro každý ze tří výstupů zvlášť
• trvale zapnutá ochrana proti přehřátí, přehřátí modul ohlásí bráně
• černé plastové pouzdro pro montáž na lištu DIN, rozměry 96 x 53 x 59 mm a hmotnost 150 g

Co produkt umí

Uvnitř jsou tři oddělená relé. První okruh přichází svorkou I1 a odchází výstupem O1, druhý dvojicí I2 a O2, třetí dvojicí I3 a O3. Protože jsou kontakty bezpotenciálové, je spínaný obvod galvanicky oddělený od napájení elektroniky, které si modul odebírá ze svorek L a N. Jeden kanál tedy klidně obslouží světelný okruh, druhý zásuvkový a třetí třeba topné těleso vedené jinou fází. Chování výstupů se dá obrátit, volbu mezi spínacím kontaktem NO a rozpínacím kontaktem NC určuje parametr 23 u výstupu O1, parametr 24 u O2 a parametr 106 u O3, ve výchozím stavu platí NO. Každý kanál si také naplánuje vlastní vypnutí i zapnutí. První výstup ovládají parametry 19 a 20, druhý parametry 21 a 22, třetí parametry 29 a 30, a jednotku času určují parametry 25, 26 a 108. Po výpadku napájení se modul vrací do provozu za méně než 1 sekundu a o stavu výstupů rozhodnou parametry 17, 18 a 27. Vstup se dá od svého výstupu odpojit, takzvaný detach mode zapínají parametry 7, 8 a 9. Nástěnný vypínač pak relé neovládá a jeho přepnutí se jen hlásí do sítě. Teplotu si modul hlídá sám. Jakmile překročí 80 °C na déle než 5 sekund, vypne vlastní výstup a ohlásí to bráně. Vypnout tuto ochranu nelze a alarm se zruší odpojením a novým připojením napájení, případně po dálkovém restartu přes parametr 117. Měření výkonu modul nemá, watty na kanálech tedy nesleduje.

Ovládání a komunikace

Modul zvládá dvě topologie sítě Z-Wave, klasickou mesh a hvězdicovou Long Range. Vybíráte si mezi nimi jednou, při zařazení do sítě, současně obě neběží. Síť mesh využívá pásmo 868,4 MHz, uvnitř budovy dosáhne do 40 m a modul v ní sám pracuje jako opakovač, takže přeposílá komunikaci ostatních přístrojů. Long Range pracuje na 864 MHz, uvnitř budovy dosáhne do 80 m a venku až do 1000 m, mluví však výhradně s bránou a opakovačem už není. Právě proto musí brána Long Range podporovat. Rozdíl je i v samotném zařazení do sítě. Long Range zná jedinou cestu, a tou je SmartStart: bránou se naskenuje QR kód z modulu, který se pak do 10 minut po připojení napájení ohlásí do sítě sám. Tlačítko S ani nástěnný vypínač modul do sítě Long Range nepřipojí, obojí patří výhradně síti mesh. Vyřazení ze sítě i tovární reset tlačítkem S zůstávají dostupné vždy. Podobně je to s asociacemi, tedy s přímými povely mezi přístroji bez účasti brány. Ke vstupu SW1 náleží skupiny 2 a 3, ke vstupu SW2 skupiny 4 a 5 a ke vstupu SW3 skupiny 6 a 7. Každá pojme nejvýše 9 uzlů a doporučeno je nejvýše 5. Sudé skupiny vysílají jednoduchý povel zapnuto a vypnuto, liché povel k plynulému nájezdu úrovně, jaký využije stmívač v téže síti. Všechny tyto skupiny náležejí síti mesh. Long Range ponechává skupinu 1 Lifeline, která bráně hlásí změnu výstupů, přehřátí i reset přímo na přístroji. Podporovaný je nešifrovaný provoz, S0 a dvě úrovně S2, přičemž u S2 si brána řekne o kód PIN klíče DSK. Zapínání a vypínání všech tří kanálů i hlášení ze vstupů SW zvládají systémy a brány Cozify, Fibaro HC 3 s Wave engine 3, Home Assistant, Homee Gen 7, Homey a Vera Ezlo. SmartThings se bez ovladače Shelly Wave edge driver neobejde, u brány Homey může být potřeba hlášení doladit a brána Homee Gen 5 zatím otestovaná není.

Instalace a použití

Přístroj se nacvakne na DIN lištu v rozvaděči a má rozměry 96 x 53 x 59 mm s tolerancí ± 0,5 mm. Elektronika se napájí ze svorek L a N, přičemž fázi pro ni smíte odebrat z kterékoli ze tří fází v rozvaděči. Přívodní fáze prvního okruhu končí na svorce I1, druhého na I2 a třetího na I3, ve schématu jde o vodiče L1, L2 a L3 s označením A, B a C. Sdružené napětí mezi nimi činí 400 V. Spotřebiče přijdou na výstupy O1, O2 a O3 a na nulový vodič. Všechny tři okruhy klidně mohou vycházet i z jediné fáze. Ovládací vypínače nebo tlačítka se připojí na svorky SW1, SW2 a SW3 a jejich typ nesou parametry 1, 2 a 3. Hodnota 0 patří tlačítku, hodnota 1 vypínači, u něhož sepnutý kontakt znamená zapnuto, a hodnota 2 vypínači, který výstup přepne při každé změně své polohy. Ve výchozím stavu platí právě hodnota 2. Zelenému konektoru vyhoví vodiče 0,5 až 2,5 mm² odizolované na délku 6 až 7 mm, utahovací moment šroubů nesmí překročit 0,4 Nm. Sáhněte po plných jednožilových vodičích s tepelnou odolností izolace nejméně PVC T105 °C. Očekáváte-li na kanálu proud vyšší než 5 A, musí kolem každého přístroje řady Pro zůstat volných alespoň 10 mm. Zapojení do sítě smí provést pouze kvalifikovaný elektrikář a před montáží se jističe vypnou a ověří se, že svorky nejsou pod napětím. Anténu je zakázáno krátit. Kovové prvky v jejím okolí mohou rušit signál, veďte ji proto co nejdál od kovu. Místo v rozvaděči musí být suché. Provozní teplota smí být -20 až 40 °C, nadmořská výška nesmí přesáhnout 2000 m a relativní vlhkost vzduchu má zůstat v rozmezí 30 až 70 %.

Co si ještě připravit

• Bránu Z-Wave, která zvládne Long Range. Musí podporovat zařízení Z-Wave Plus s více kanály a u tohoto modulu i Long Range. Bez toho ho může rozpoznat nesprávně nebo se v ní vůbec neobjeví.
• QR kód modulu. V režimu Long Range se zařízení zařadí jedině přes SmartStart, tedy naskenováním kódu bránou. Tlačítko S ani nástěnný vypínač ho do sítě Long Range nepřipojí.
• Rozhodnutí mesh nebo Long Range před zařazením. Vedle sebe neběží. Přechod mezi nimi znamená modul ze sítě vyřadit a zařadit znovu, a v režimu Long Range přestává být opakovačem.
• RC odrušovací člen ke každé induktivní zátěži, s hodnotami 0,1 µF, 100 Ω, 1/2 W a 600 V AC. Týká se to LED driverů, transformátorů, ventilátorů, chladniček i klimatizací.
• Místo v rozváděči navíc. Pokud na některém kanálu očekáváte proud nad 5 A, musí kolem každého přístroje řady Pro zůstat alespoň 10 mm volných.
• Plné jednožilové vodiče 0,5 až 2,5 mm² s izolací odolnou alespoň do PVC T105 °C, odizolované na 6 až 7 mm.

Kde najde využití

• rodinný dům s ovládáním venkovního osvětlení, vánoční výzdoby a terasového zásuvkového okruhu přímo z rozvaděče
• koupelna a kuchyně, kde první kanál obstará vyhřívané zrcadlo, druhý topný žebřík a třetí podlahové topení, vše řízené čidly v síti Z-Wave
• prodejna či restaurace, v níž první relé rozsvítí světelnou reklamu, druhé zapne obrazovku a třetí ambientní osvětlení
• kancelář a zasedací místnost s technikou spínanou podle přítomnosti a provozní doby
• výrobní hala a zemědělský provoz se třemi oddělenými okruhy pro osvětlení, ohřev a světelnou signalizaci
• rozlehlý areál nebo hospodářská budova mimo dosah běžné sítě, kde se hodí spojení Long Range venku až do 1000 m
• serverovna a technická místnost s potřebou restartovat router, modem nebo síťový prvek na dálku

Důležité před nákupem

• Měření výkonu modul nemá. Odebírané watty na kanálech nesleduje. Dvoukanálovým modelem s měřením je Shelly Wave Pro 2PM LR.
• Topologii sítě volíte jednou, při zařazení do sítě. Vedle sebe mesh a Long Range neběží, přechod mezi nimi tedy znamená modul ze sítě vyřadit a zařadit znovu.
• Tlačítko S ani nástěnný vypínač modul k síti Long Range nepřipojí. Zbývá SmartStart, tedy naskenování QR kódu bránou.
• V režimu Long Range přestává modul být opakovačem a mluví pouze s bránou. Jako opakovač pracuje jedině v síti mesh.
• Brána Z-Wave musí podporovat zařízení Z-Wave Plus s více kanály a u tohoto modulu i Long Range. Bez toho se může stát, že jej rozpozná nesprávně nebo se v ní neobjeví.
• Meze jsou dvě a platí zároveň. Jeden kanál unese 16 A, celý modul 48 A.
• K přístroji nepřipojujte spotřebiče, které uvedenou nejvyšší zátěž překračují.
• Očekáváte-li na kanálu proud vyšší než 5 A, musí kolem každého přístroje řady Pro zůstat volných alespoň 10 mm.
• Vnitřní ochrana je jediná, proti přehřátí, a vypnout ji nelze. Nad 80 °C po dobu delší než 5 sekund vypne výstup a ohlásí to bráně. Alarm se zruší odpojením a novým připojením napájení nebo dálkovým restartem přes parametr 117.
• Zvládne zátěž odporovou, tedy žárovky i topná tělesa, a rovněž kapacitní. Mezi indukční zátěže patří LED drivery, transformátory, ventilátory, chladničky i klimatizace a připojit se smějí jedině přes člen RC s hodnotami 0,1 µF, 100 Ω, 1/2 W, 600 V AC. Zapojuje se paralelně ke spotřebiči. Totéž se týká elektromotorů, ventilátorů a vysavačů, u nichž při spínání vznikají napěťové špičky.
• Zelenému konektoru vyhoví vodiče 0,5 až 2,5 mm² odizolované na 6 až 7 mm, přičemž utahovací moment nesmí překročit 0,4 Nm. Sáhněte po plných jednožilových vodičích s tepelnou odolností izolace nejméně PVC T105 °C.
• Místo v rozvaděči musí být suché a přístroj nesmí navlhnout.
• Anténu je zakázáno krátit. Kovové prvky v jejím okolí mohou rušit signál.
• Bez brány Z-Wave se parametry nenastaví ani se modul neovládne na dálku. Výstupy se dají přepínat vypínači na vstupech SW1, SW2 a SW3.
• Při zabezpečení S2 si brána řekne o kód PIN klíče DSK. Najdete jej na štítku z boku přístroje a jeho kopie je přiložena v balení. Kopii uschovejte, ztratit se nesmí.
• Spolehlivost bezdrátového přenosu Z-Wave není stoprocentní. Na samotném přístroji proto nesmí stát ochrana života ani cenného majetku.
• Montáž do rozvaděče musí provést kvalifikovaný elektrikář. Začíná kontrolou, že jističe jsou vypnuté a svorky nejsou pod napětím.

Svorky a ovládací prvky

Časté dotazy

Můžu všechny tři kanály zatížit na 16 A najednou?
Ano. Jeden kanál unese 16 A a celý modul 48 A, což je právě součet tří kanálů. Nad 5 A na kanál ale nechte kolem přístroje 10 mm volného místa.

Musí být všechny tři okruhy na stejné fázi?
Nemusí. Přívody I1, I2 a I3 přijmou tři různé fáze se sdruženým napětím 400 V, stejně dobře jim ale postačí jediná společná fáze.

Změří modul odebíraný výkon?
Ne, výkon tento přístroj neměří. Watty ukáže dvoukanálový Shelly Wave Pro 2PM LR.

Co získám režimem Long Range?
Dosah do 80 m v budově a venku až do 1000 m na pásmu 864 MHz. Modul komunikuje přímo s bránou, přestává však být opakovačem a nelze jej přidat tlačítkem S.

Jak modul přidám do sítě Long Range?
Přes SmartStart. Bránou se naskenuje QR kód z modulu, který se do 10 minut po připojení napájení ohlásí do sítě sám.

Zvládne i stejnosměrný obvod?
Ano. Kontakty jsou bezpotenciálové a snesou do 30 V DC při 16 A na kanál a 48 A dohromady.

Může být výstup rozpínací?
Ano, a to u každého kanálu zvlášť. Volbu mezi NO a NC určuje parametr 23 u výstupu O1, parametr 24 u výstupu O2 a parametr 106 u výstupu O3.

Poslouží modul i bez brány Z-Wave?
Výstupy přepnete vypínači na vstupech SW1, SW2 a SW3. Nastavení parametrů a ovládání na dálku ale bez brány nejdou.

Co se stane po výpadku proudu?
Modul se vrátí do provozu za méně než 1 sekundu a o stavu výstupů rozhodnou parametry 17, 18 a 27.

Shelly Wave Pro 3 LR nebo Shelly Wave Pro 2?

Po Shelly Wave Pro 3 LR sáhněte, když spínáte tři okruhy, chcete je rozdělit mezi fáze nebo potřebujete velký dosah režimu Long Range. Shelly Wave Pro 2 se hodí tam, kde dva okruhy stačí a v zaplněném rozvaděči rozhodují milimetry: na liště zabere 19 mm proti 53 mm.
