SHELLY 1-Channel Decoupler 230V Optočlenový oddělovač pro ovládání stejnosměrných vstupů střídavým signálem 230 V, bílá

Na zdi máte klasický vypínač nebo pohybové čidlo na 230 V, jenže zařízení Shelly, které chcete ovládat, poslouchá na nízkonapěťovém stejnosměrném vstupu. Shelly 1-Channel Decoupler 230V tyhle dva světy propojí. Střídavý a stejnosměrný obvod zůstávají oddělené a signál mezi nimi přenáší světlo uvnitř optočlenu. Díl je malý a má čtyři vodiče. Zapojení do sítě 230 V patří kvalifikovanému elektrikáři.

Je to pro vás?

Ano, pokud

• máte Shelly Plus RGBW PM, Plus Add-on, Plus Uni nebo Pro RGBWW PM a chcete jeho vstup ovládat běžným vypínačem nebo tlačítkem na 230 V
• chcete využít stávající silové vedení a netahat k vypínači nový slaboproudý kabel
• připojujete cizí čidlo, které pracuje na střídavém napětí, například PIR, mikrovlnné, soumrakové nebo infračervené
• vystačíte si s jedním kanálem, tedy s jedním vstupem a jedním výstupem
• montujete do suchého vnitřního prostoru s teplotou do 40 °C

Ne, zvolte jiný model, pokud

• potřebujete přivést víc ovladačů najednou, na to je Shelly 4-Channel Decoupler 230V se čtyřmi vstupy a čtyřmi výstupy
• máte síť 120 V a 60 Hz, pro ni je určený Shelly 1-Channel Decoupler 120V v černém pouzdře
• hledáte relé, které sepne stejnosměrnou zátěž. Tenhle díl budí vstup a jeho maximální výstupní proud je 2,4 mA

Hlavní vlastnosti

• jeden střídavý vstup a jeden stejnosměrný výstup
• vstup 230 V střídavých, 50 Hz
• maximální výstupní proud 2,4 mA stejnosměrných
• přenos signálu optočlenem, oba obvody zůstávají oddělené
• vlastní spotřeba menší než 0,6 W
• čtyři vodiče délky 80 mm, odizolované na 5 mm
• rozměry 48 x 13 x 7 mm, hmotnost 14 g
• bílé pouzdro
• pro Shelly Plus RGBW PM, Plus Add-on, Plus Uni a Pro RGBWW PM

Co produkt umí

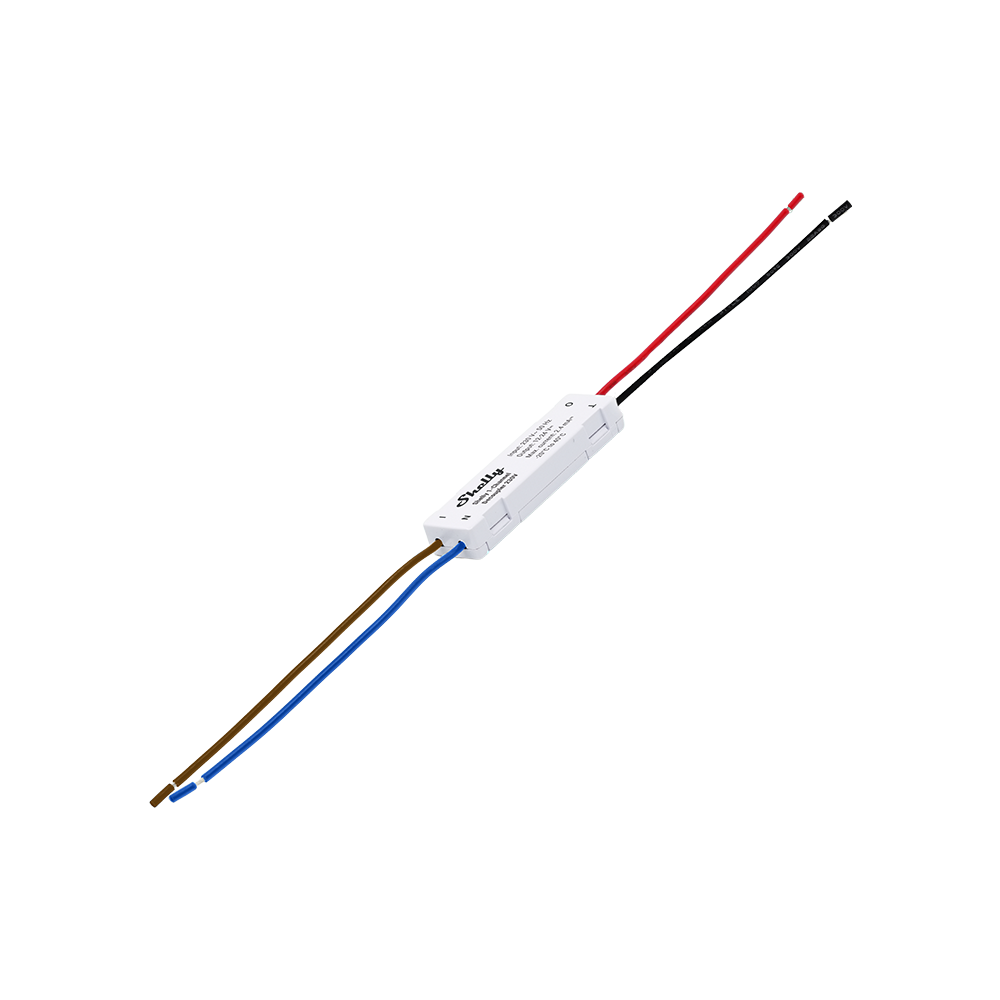

Oddělovač má na střídavé straně hnědý vstupní vodič a modrý nulový vodič, na stejnosměrné straně červený výstupní vodič a černý zemnicí vodič. Jakmile se na hnědém vodiči objeví síťové napětí, optočlen uzavře obvod na výstupní straně a vstup zařízení Shelly zaznamená sepnutí. Je to součástka, která propojuje dva oddělené elektrické obvody optickým rozhraním a dovoluje ovládat stejnosměrný vstup střídavým signálem. Maximální výstupní proud je 2,4 mA, takže na výstup nepatří žádná zátěž ani napájení jiného zařízení.

Ovládání a komunikace

Oddělovač se sám nenastavuje a nemá co obsluhovat. Co se má po sepnutí vstupu stát, určuje zařízení Shelly, ke kterému je připojený, a jeho vlastní nastavení. Modul jen doručí informaci, že na střídavé straně je napětí. Díky tomu se dá do scén a automatizací zapojit i starý vypínač nebo čidlo na 230 V, aniž byste je museli vyměnit za slaboproudé. Vlastní spotřeba dílu je menší než 0,6 W.

Instalace a použití

Nejdřív vypněte jistič a měřicím přístrojem se přesvědčte, že na vodičích, které chcete zapojit, není napětí. Vypínač nebo tlačítko se napájí z fázového vodiče sítě L a jeho výstup jde na hnědý vstupní vodič I oddělovače. Modrý vodič N se připojí na nulový vodič sítě. Červený výstupní vodič O jde na jednu vstupní svorku stejnosměrného zařízení a černý zemnicí vodič na jeho zemnicí svorku. U zařízení Shelly Plus RGBW PM je to jedna ze svorek I1 až I4, u Shelly Plus Add-on svorka DIGITAL IN, u Shelly Plus Uni jedna ze svorek IN1 a IN2 a u Shelly Pro RGBWW PM jedna ze svorek SW1 až SW5. Do jedné svorky se nikdy nezapojuje víc vodičů oddělovače najednou. Vodiče měří 80 mm a jsou odizolované na 5 mm, s rozměry 48 x 13 x 7 mm a hmotností 14 g díl obvykle zůstane u ostatní kabeláže v instalační krabici. Modul patří jen do vnitřních prostor, pracovní teplota je 0 až 40 °C, vlhkost 30 až 70 procent a nadmořská výška do 2000 m.

Co si ještě připravit

• Zařízení Shelly, které má oddělovač ovládat. Sám o sobě nedělá nic. Podporované jsou Plus RGBW PM, Plus Add-on, Plus Uni a Pro RGBWW PM.
• Nulový vodič v krabici. Modrý vodič N se připojuje na nulový vodič sítě.
• Jistič podle EN60898-1 s charakteristikou B nebo C, jmenovitým proudem do 16 A, vypínací schopností od 6 kA a třídou omezení energie 3.
• Měřicí přístroj na ověření beznapěťového stavu. Vypnutý jistič nestačí, přesvědčte se měřením na obou stranách.
• Místo v instalační krabici. Modul měří 48 x 13 x 7 mm, vodiče 80 mm, takže obvykle zůstane u ostatní kabeláže.
• Kvalifikovaného elektrikáře. Zapojení do sítě 230 V není práce pro laika.

Kde najde využití

• stávající vypínač na 230 V jako ovladač vstupu zařízení Shelly
• PIR nebo mikrovlnné čidlo pohybu na střídavé napětí přivedené na stejnosměrný vstup
• soumrakový spínač nebo světelné čidlo pracující na 230 V
• infračervené čidlo nebo bezdotykový snímač mávnutí rukou jako spouštěč scény
• rekonstrukce, kde k vypínači vede jen silový kabel
• atypický nebo speciální ovladač, který pracuje na střídavém napětí

Důležité před nákupem

• Tento díl je jednokanálový. Má jeden střídavý vstup a jeden stejnosměrný výstup. Pro čtyři kanály je určený Shelly 4-Channel Decoupler 230V.
• Vstup je na 230 V střídavých a 50 Hz. Provedení pro 120 V a 60 Hz je samostatný výrobek v černém pouzdře.
• Maximální výstupní proud je 2,4 mA stejnosměrných. Není to relé, na výstup nepatří zátěž ani napájení jiného zařízení.
• Modul je určen pro zařízení Shelly Plus RGBW PM, Plus Add-on, Plus Uni a Pro RGBWW PM.
• Oba obvody propojuje optické rozhraní. S oddělovačem přesto nepracujte jako s ochranným oddělením a před každým zásahem ověřte beznapěťový stav na obou stranách.
• Instalaci do rozvodné sítě musí provést kvalifikovaný elektrikář. Před zásahem vypněte jistič a ověřte, že na vodičích není napětí.
• Oddělovač i spotřebiče připojené k němu musí chránit jistič odpovídající normě EN60898-1 s vypínací charakteristikou B nebo C, se jmenovitým proudem do 16 A, s vypínací schopností od 6 kA a s třídou omezení energie 3.
• Do jedné svorky zařízení se nesmí zapojit víc vodičů oddělovače najednou.
• Díl je určen jen pro vnitřní použití. Chraňte ho před nečistotami a vlhkem, pracovní teplota je 0 až 40 °C a vlhkost 30 až 70 procent.
• Poškozený nebo vadný kus se nesmí použít.

Připojovací svorky

Oddělovač svorky nemá, vychází z něj čtyři vodiče. Barva určuje stranu i funkci.

Všechny čtyři měří 80 mm a jsou odizolované na 5 mm. Do jedné svorky zařízení se nikdy nezapojují dva vodiče oddělovače naráz. Která svorka to je, závisí na modelu: I1 až I4 u Plus RGBW PM, DIGITAL IN u Plus Add-on, IN1 nebo IN2 u Plus Uni a SW1 až SW5 u Pro RGBWW PM.

Časté dotazy

Sepne oddělovač stejnosměrnou zátěž?
Nesepne. Slouží k tomu, aby vstup stejnosměrného zařízení poznal sepnutí na střídavé straně. Maximální výstupní proud je 2,4 mA.

Ke kterým zařízením Shelly ho můžu použít?
K modelům Shelly Plus RGBW PM, Shelly Plus Add-on, Shelly Plus Uni a Shelly Pro RGBWW PM.

Kolik má vodičů a jak jsou označené?
Čtyři. Hnědý I je střídavý vstup, modrý N nulový vodič, červený O stejnosměrný výstup a černý vodič je zemnicí. Každý měří 80 mm a je odizolovaný na 5 mm.

Jaký je rozdíl proti verzi se čtyřmi kanály?
Jednokanálový má jeden vstup a jeden výstup, měří 48 x 13 x 7 mm a váží 14 g. Čtyřkanálový má čtyři vstupy I1 až I4, čtyři výstupy O1 až O4, měří 44 x 34 x 7 mm a váží 25 g. Vstup 230 V střídavých a 50 Hz, výstupní proud 2,4 mA i spotřeba pod 0,6 W jsou u obou stejné.

Poznám provedení podle barvy?
Ano. Provedení na 230 V má bílé pouzdro, provedení na 120 V černé. Rozhodující je ale vždy název a EAN na výrobku, ne barva.

Můžu ho dát do venkovní krabice?
Je určený jen pro vnitřní použití a je třeba chránit ho před nečistotami a vlhkem.

Kde se oddělovač nastavuje?
Nastavení zůstává na zařízení Shelly, ke kterému je připojený. Oddělovač jen předá informaci o sepnutí.

Potřebuju k němu nulový vodič?
Ano. Modrý vodič N se připojuje na nulový vodič sítě.

Který oddělovač zvolit

Vyrábějí se tři provedení. Rozhoduje počet ovladačů a napětí vaší sítě.

Barva pouzdra je rychlá pomůcka, ne důkaz. Rozhoduje vždy název a EAN na výrobku.
