SHELLY 4 Channel Decoupler 230V Modul na propojení AC vypínačů s DC zařízeními, 4kanálový

Stará instalace vede na vypínač 230 V, ale zařízení Shelly čeká na vstupu stejnosměrný signál. Shelly 4-Channel Decoupler 230V mezi ně postaví optočlen a oba obvody oddělí. Čtyři kanály, takže na jedno zařízení připojíte čtyři ovládací prvky.

Je to pro vás?

• Ano, pokud chcete spínat stejnosměrné vstupy Shelly stávajícím vedením na 230 V.
• Ano, pokud připojujete cizí senzor, který pracuje se střídavým napětím.
• Ne, pokud máte instalaci na 120 V. Na tu je samostatná verze.
• Ne, pokud potřebujete spínat zátěž. Tenhle díl přenáší jen signál.

Hlavní vlastnosti

• čtyři nezávislé kanály v jednom dílu
• galvanické oddělení obvodů optočlenem
• vstup 230 V~ při 50 Hz
• maximální výstupní proud 2,4 mA
• vlastní spotřeba pod 0,6 W
• rozměry 44 x 34 x 7 mm, hmotnost 25 g, bílé provedení
• vodiče dlouhé 80 mm s odizolováním 5 mm

Co produkt umí

Propojí dva oddělené elektrické obvody, střídavý a stejnosměrný, přes světlocitlivé optické rozhraní. Díky tomu se dá stejnosměrný vstup zařízení Shelly ovládat běžným vedením na 230 V, aniž by se oba okruhy potkaly. Používá se se zařízeními Shelly Plus Uni, Shelly Plus Add-On, Shelly Plus RGBW PM a Shelly Pro RGBWW PM a s vypínači, tlačítky i cizími senzory.

Ovládání a komunikace

Díl nemá žádné vlastní ovládání, rádio ani nastavení. Je to pasivní prvek mezi vedením a vstupem zařízení Shelly, veškerou logiku obstará připojené zařízení. Právě proto se dá zapojit i tam, kde ovládací prvek není od Shelly.

Instalace a použití

Díl se zapojuje mezi ovládací prvky a vstupy zařízení Shelly. Zapojení patří do rukou osobě s elektrotechnickou kvalifikací.

• vstupní vodiče jsou dva, L a N
• výstupních vodičů je osm, čtyři kladné a čtyři záporné

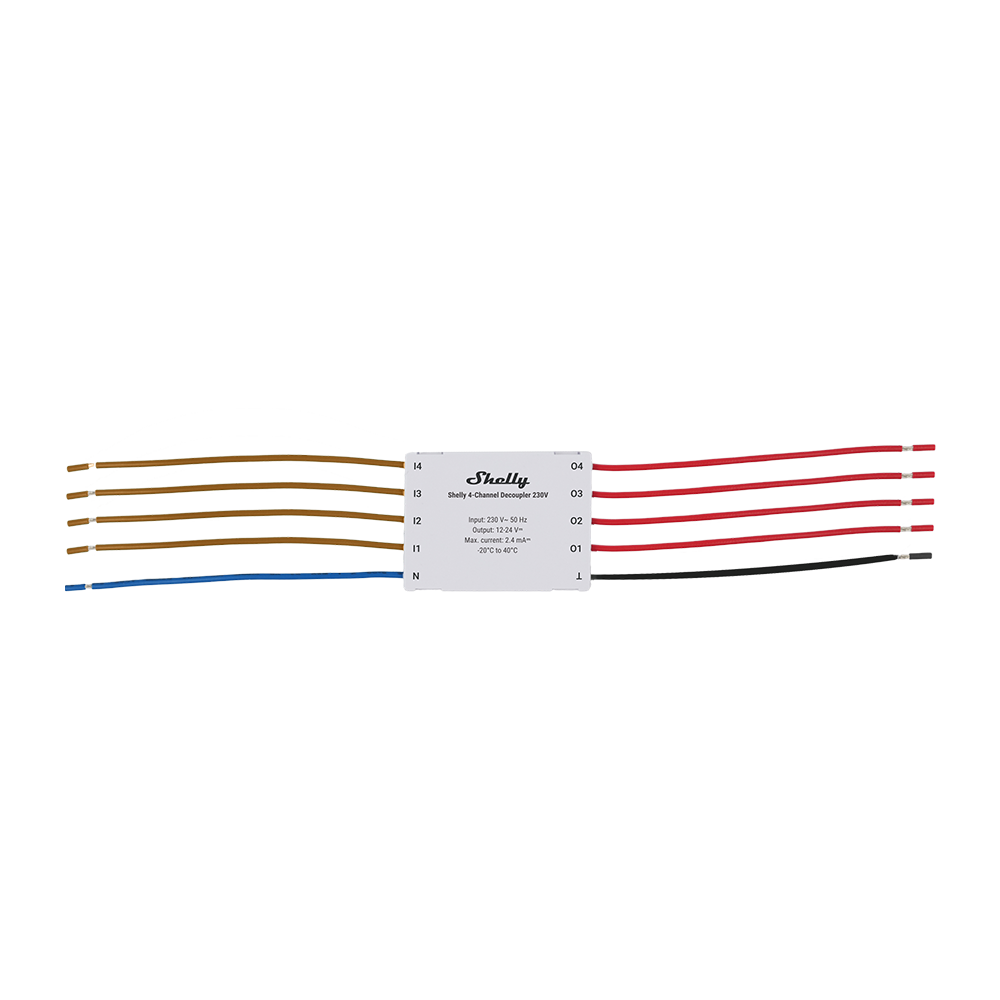

• hnědé vodiče jsou vstupy I1 až I4, modrý je N
• červené vodiče jsou výstupy O1 až O4, černý je záporný pól
• vodiče mají 80 mm a odizolování 5 mm
• provozní teplota 0 až 40 °C, skladovací -20 až 40 °C

Vybavení

Na dílu není co nastavit. Rozhoduje počet kanálů, oddělení obvodů a to, jak jsou vyvedené vodiče.

• Čtyři nezávislé kanály v jednom pouzdře. Na jedno zařízení Shelly tak přivedete čtyři ovládací prvky místo jednoho.
• Galvanické oddělení optočlenem. Střídavá a stejnosměrná strana se nesetkají, signál mezi nimi přenáší světlo.
• Deset vodičů s barevným rozlišením. Dva vstupní a osm výstupních, takže se při zapojování nespletete.
• Vlastní spotřeba pod 0,6 W. Stejná jako u jednokanálové verze, kanálů je přitom čtyřikrát víc.
• Pouzdro 44 x 34 x 7 mm a 25 g. Ploché tělo zůstane v instalační krabici u ostatní kabeláže.
• Vodiče 80 mm odizolované na 5 mm. Připravené k přímému zapojení bez další úpravy.

Co si ještě připravit

• Zařízení Shelly, které má díl ovládat. Sám o sobě neudělá nic. Podporované jsou Plus Uni, Plus Add-On, Plus RGBW PM a Pro RGBWW PM.
• Tolik vstupních svorek na tom zařízení, kolik kanálů použijete. Do jedné svorky se nezapojují dva vodiče naráz.
• Nulový vodič. Modrý vodič N se připojuje na nulový vodič sítě.
• Měřicí přístroj k ověření beznapěťového stavu. Vypnutý jistič nestačí, přesvědčte se měřením.
• Vnitřní suché místo s teplotou do 40 °C. Rozsah je 0 až 40 °C, tedy užší než u mnoha modulů Shelly.
• Kvalifikovaného elektrikáře. Vstupní strana pracuje se síťovým napětím 230 V.

Kde najde využití

• rekonstrukce, kde na vypínač vede 230 V a nové zařízení čeká signál DC
• připojení cizích PIR a mikrovlnných senzorů ke vstupům Shelly
• infračervené pohybové senzory a senzory mávnutí rukou
• externí nebo speciální vypínače v komerčním prostoru
• čtyři ovládací prvky na jedno zařízení Shelly

Důležité před nákupem

• Tahle verze je pro 230 V a 50 Hz. Pro 120 V slouží samostatný díl.
• Maximální výstupní proud je 2,4 mA, díl přenáší signál a nespíná zátěž.
• Podporovaná zařízení jsou Shelly Plus Uni, Plus Add-On, Plus RGBW PM a Pro RGBWW PM.
• Provozní teplota je 0 až 40 °C, tedy užší rozsah než u mnoha modulů Shelly.
• Vlhkost 30 až 70 % RH, maximální nadmořská výška 2000 m.
• Jednokanálová verze je samostatné zboží s jinými rozměry i hmotností.

Připojovací svorky

Díl svorky nemá, vychází z něj deset vodičů. Barva určuje stranu i funkci.

Všech deset měří 80 mm a je odizolovaných na 5 mm. Vstupní strana pracuje na 230 V střídavých při 50 Hz, výstupní proud je nejvýše 2,4 mA.

Časté dotazy

K čemu to je?
Aby se stejnosměrný vstup zařízení Shelly dal ovládat vedením na 230 V, a to bez propojení obou obvodů.

Ke kterým zařízením patří?
K Shelly Plus Uni, Plus Add-On, Plus RGBW PM a Pro RGBWW PM.

Spíná světlo nebo zásuvku?
Nespíná. Maximální výstupní proud je 2,4 mA, je to signálový díl.

Jak poznám, který vodič je který?
Hnědé jsou vstupy I1 až I4, modrý je N, červené jsou výstupy O1 až O4 a černý je záporný pól.

Funguje na 120 V?
Nefunguje. Pro 120 V při 60 Hz je samostatná verze.

Čtyři kanály, nebo stačí jeden?

Elektricky jsou obě verze shodné. Liší se počtem kanálů a tím, kolik místa zaberou.

Pokud na jedno zařízení Shelly přivádíte více ovladačů, vyjde čtyřkanálová verze levněji i úhledněji než čtyři samostatné kusy. U jednoho ovladače zabere jednokanálová verze méně místa.
