SHELLY Wave Door/Window LR Senzor dveří a oken s měřením náklonu a osvětlení Z-Wave Long Range, bílá

Chcete vědět, kdy se otevřou dveře nebo okno, a přitom mít čidlo i tam, kam běžná bezdrátová síť nedosáhne? Shelly Wave Door/Window LR je bateriový magnetický senzor pro sítě Z-Wave. Kromě stavů otevřeno a zavřeno rozliší u otevíravě-sklopného křídla vyklopení od plného otevření a zvládne také měřit okolní osvětlení. Vedle klasické sítě Z-Wave umí topologii Z-Wave Long Range, ve které mluví přímo s bránou na velké vzdálenosti.

Je to pro vás?

• Ano, pokud potřebujete hlídat dveře nebo okno a stav křídla předat do systému postaveného na protokolu Z-Wave.
• Ano, pokud je hlídané křídlo daleko od brány, například u vjezdu, na chatě nebo v hospodářské budově. Long Range zvládne až 1000 m ve volném prostoru.
• Ano, pokud máte otevíravě-sklopná okna a chcete v automatizaci odlišit vyklopené křídlo od úplně otevřeného.
• Ano, pokud chcete reagovat i na světlo, protože senzor umí vedle polohy křídla hlásit také hodnotu okolního osvětlení.
• Ano, pokud nechcete tahat kabely. Senzor se lepí a napájí ho knoflíková baterie.

• Ne, pokud nemáte bránu Z-Wave. Bez ní nemá senzor komu hlásit a v aplikaci ho nepoužijete. Zvolte model Shelly BLU Door/Window ZB pro síť Zigbee.
• Ne, pokud má čidlo pracovat venku nebo ve vlhku. Toto provedení patří do vnitřních prostor s vlhkostí 30 až 70 procent.
• Ne, pokud potřebujete nejdelší možnou výdrž baterie. Zde jsou to až 2 roky, u modelu Shelly BLU Door/Window ZB 5 let.

Hlavní vlastnosti

• jazýčkový kontakt, který hlásí otevřené i zavřené křídlo
• měření úhlu náklonu u otevíravě-sklopných dveří a oken
• vestavěný snímač okolního osvětlení
• rádiové pásmo 864 MHz v Long Range, 868,4 MHz v klasické síti Z-Wave
• v Long Range dosah až 80 m v interiéru a až 1000 m pod otevřeným nebem
• čip Z-Wave série 800 a zabezpečení S2 se šifrováním AES 128
• zařazení do sítě naskenováním QR kódu funkcí SmartStart
• baterie 3 V CR2032 součástí dodávky, výdrž až 2 roky
• bezdrátová aktualizace firmwaru OTA

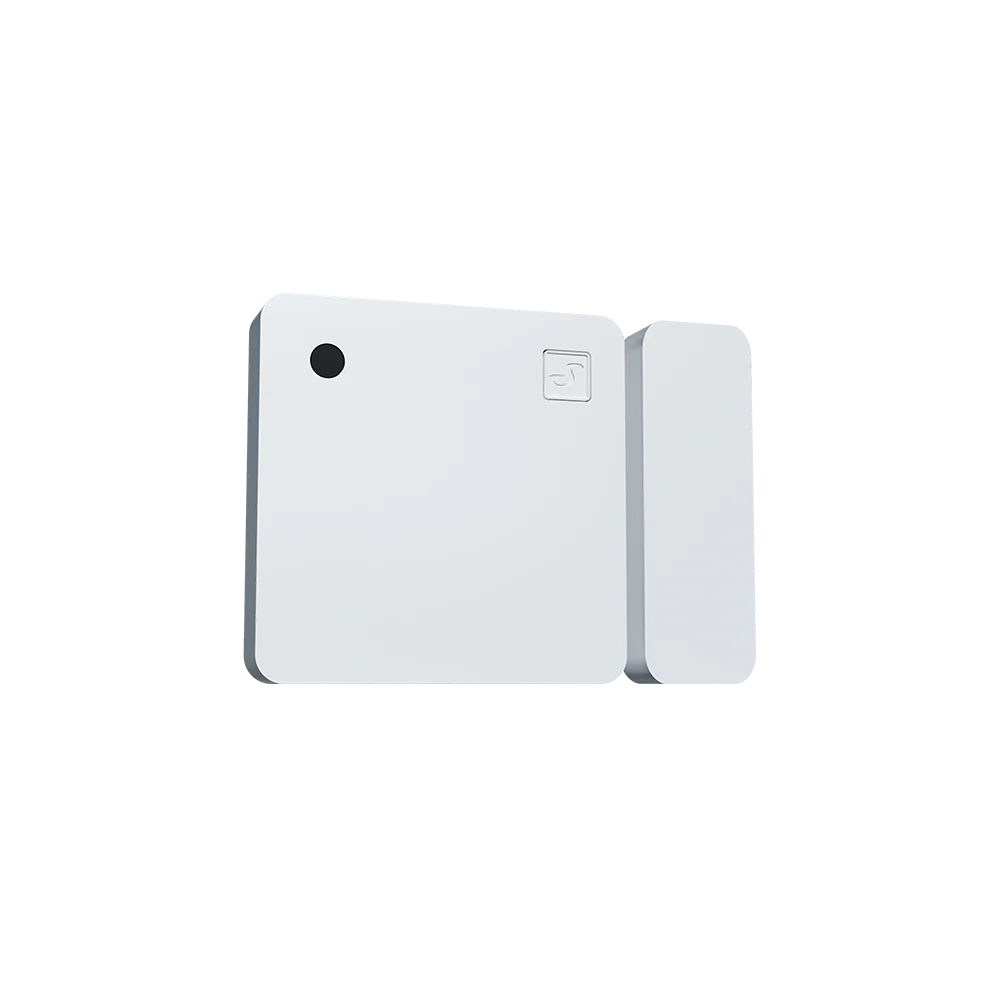

• senzorová jednotka 35 x 35 x 7 mm a samostatný magnet 35 x 12 x 7 mm

Co produkt umí

Senzor se skládá ze senzorové jednotky s jazýčkovým kontaktem, snímačem polohy a snímačem světla a ze samostatného magnetu. Jakmile se křídlo otevře nebo zavře, jednotka okamžitě odešle do brány informaci o této události, hodnotu osvětlení a při změně také stav baterie. U otevíravě-sklopných dveří a oken přichází dvě sekundy po detekci otevření ještě druhá zpráva s úhlem náklonu, takže systém pozná rozdíl mezi pootevřeným vyklopeným křídlem a zcela otevřeným křídlem. Při zavření se úhel vykáže jako nulový. Měření osvětlení a měření náklonu jsou od výroby vypnuté a zapínají se parametrem 155 a parametrem 156 v nastavení brány. Vypnutá je i LED kontrolka, která se zapíná parametrem 157 a potom blikne při každé změně stavu.

Ovládání a komunikace

Zařízení komunikuje výhradně protokolem Z-Wave a pro zařazení do sítě i pro nastavení potřebuje bránu. Při zařazování do sítě se rozhoduje mezi dvěma topologiemi. V klasické mesh síti pracuje v pásmu 868,4 MHz s dosahem až 40 m v budově a ostatní trvale napájená zařízení mohou fungovat jako opakovače. V topologii Long Range jde spojení hvězdicově přímo na bránu na kmitočtu 864 MHz a dosah stoupne až na 80 m v budově a až 1000 m ve volném prostoru, opakovače se ale nepoužívají a skutečný dosah závisí na místních podmínkách. Vysílací výkon zůstává pod 25 mW. Zabezpečení pokrývá S2 se šifrováním AES 128 a podporováno je také S0 i nezabezpečené přidání. Otevření a zavření, hodnotu osvětlení i úhel náklonu přebírají brány Home Assistant, Homey, Fibaro HC 3 s Wave engine 3 a Homee Gen 7 v plném rozsahu. Brána SmartThings zobrazí pouze otevření a zavření, osvětlení ani náklon z ní nedostanete. S bránou Homee Gen 5 senzor nespolupracuje. Zařízení odpovídá směrnici RED včetně požadavků na kybernetickou bezpečnost podle normy EN 18031-1 a dále směrnicím LVD, EMC a RoHS.

Instalace a použití

Senzorová jednotka i magnet se lepí přiloženými oboustrannými pěnovými samolepkami, takže se nikde nevrtá a nic se nepřipojuje. Na senzorové jednotce je vyznačený malý trojúhelník, který má směřovat k magnetu, a při zavřeném křídle nesmí být mezi oběma díly více než 10 mm. Pro magnet je možná kterákoli ze čtyř stran jednotky, zleva, zprava, zdola i seshora. Otevíravě-sklopné křídlo se řeší tak, že se jednotka umístí na pohyblivou část a magnet na pevný rám. U běžných dveří a oken se naopak doporučuje obrácené uspořádání, jednotka na rám a magnet na křídlo. Pokud rám a křídlo neleží v jedné rovině, jeden z dílů se podloží. Baterie je vložená už z výroby a aktivuje se tím, že se vytáhne ochranná fólie zpod jejího kontaktu. Kryt se po výměně baterie zaklapne tlakem ve všech čtyřech rozích. Senzor patří do vnitřních prostor a má být umístěný co nejdál od kovových ploch, které zhoršují rádiový signál.

Co si ještě připravit

• Bránu Z-Wave s podporou Long Range. Bez ní senzor v aplikaci nepoužijete.
• Telefon se čtečkou kódů QR. V Long Range se senzor páruje jedině přes SmartStart.
• Místo pro kód PIN z etikety DSK. Kopie je v balení, odložte si ji na bezpečné místo.
• Rovnou a odmaštěnou plochu na obou dílech. Samolepky drží jen na čistém a suchém povrchu.
• Rozhodnutí, kam přijde který díl. Senzorová jednotka patří na pohyblivou část, magnet na rám.
• Náhradní baterii CR2032 na později. První je vložená už z výroby.
• Vnitřní místo s teplotou -20 až 40 °C a vlhkostí 30 až 70 procent.

Kde najde využití

• řízení vytápění a klimatizace podle toho, jestli je okno otevřené
• upozornění na otevřené vstupní dveře, když nikdo není doma
• hlídání vjezdu a vedlejších budov na okraji pozemku, kam mesh síť nedosáhne
• rozlišení vyklopeného okna při větrání v ložnici nebo v koupelně
• rozsvícení světla v šatní skříni nebo ve špíži podle naměřeného osvětlení
• kontrola oken v kancelářích, ordinacích a menších provozovnách

Důležité před nákupem

• Brána Z-Wave je nutná a není součástí dodávky. Bez brány se senzor v aplikaci nepoužije.
• Pro provoz v Long Range musí brána tuto topologii podporovat. Brána má podporovat i vícekanálová zařízení Z-Wave Plus.
• V topologii Long Range se páruje jen přes SmartStart. Naskenuje se QR kód na senzoru a zařízení se přidá samo, jakmile se probudí v dosahu sítě. Ruční přidání tlačítkem S je dostupné pouze v mesh síti, odebrání ze sítě tlačítkem funguje v obou případech.
• Kód PIN z etikety DSK se nesmí ztratit. Je na boku senzoru a jeho kopie leží v balení. Etiketa se ze senzoru nestrhává.
• Přímé spínání jiného zařízení bez brány je jen v mesh síti. Asociační skupina 2 přiřazená jazýčkovému kontaktu v topologii Long Range nefunguje.
• Osvětlení se měří na úkor baterie. Uvedené 2 roky platí pro výchozí nastavení, kdy je měření osvětlení vypnuté. Po jeho zapnutí výdrž výrazně klesne.
• Interval probuzení nenastavujte krátký. Výchozí hodnota je 12 hodin, nastavit lze až 24 hodin a nízké hodnoty vybijí baterii velmi rychle.
• Mezi probuzeními senzor spí a nepřijímá příkazy. Změněné nastavení se do něj propíše až při dalším probuzení.
• Provedení je určené do vnitřních prostor. Přípustné je -20 až 40 °C a vlhkost 30 až 70 procent, kapaliny a trvale vlhká místa senzoru nesvědčí.
• Magnety a knoflíková baterie jsou nebezpečné pro děti. Spolknutí lithiové knoflíkové baterie může způsobit vážné vnitřní popáleniny a být smrtelné během dvou hodin. Spolknutý magnet může způsobit vážné poranění.
• Používejte jen baterii 3 V CR2032 nebo rovnocennou náhradu. Kryt bateriového prostoru musí být vždy pevně zavřený.
• Bezdrátové spojení nenahrazuje bezpečnostní systém. Zařízení není určené tam, kde by na něm samotném závisel lidský život nebo ochrana cenností.

Obsah balení

• senzorová jednotka s jazýčkovým kontaktem, snímačem polohy a snímačem světla
• samostatný magnet
• baterie 3 V CR2032 vložená už z výroby, s ochrannou fólií
• oboustranné pěnové samolepky na senzorovou jednotku i na magnet
• kopie etikety DSK s kódem PIN

Parametry a použití

Časté dotazy

Funguje senzor i bez brány Z-Wave?
Nefunguje. Veškerá komunikace jde protokolem Z-Wave, takže brána je podmínkou provozu. V topologii Long Range ji brána musí navíc podporovat.

Jak daleko od brány může senzor být?
V Long Range v interiéru až 80 m a v otevřeném prostoru až 1000 m, v klasické mesh síti až 40 m v interiéru. Skutečný dosah závisí na místních podmínkách a na materiálech v cestě signálu.

Jak senzor odliší vyklopení od dokořán otevřeného křídla?
Podle úhlu náklonu. U otevíravě-sklopných křídel ho měří a posílá jako samostatnou hodnotu dvě sekundy po hlášení o otevření. Měření náklonu se zapíná parametrem 156 v nastavení brány.

Proč v bráně nevidím hodnotu osvětlení?
Měření osvětlení je od výroby vypnuté a zapne se parametrem 155 v nastavení brány. Počítejte s tím, že zapnuté měření výrazně zkrátí výdrž baterie.

Jak se senzor přidá do sítě v režimu Long Range?
Naskenováním QR kódu na senzoru funkcí SmartStart. Zařízení se do sítě přidá samo, jakmile se probudí v jejím dosahu. Ručně tlačítkem S se zařízení zařadí jen v mesh síti.

Jak dlouho vydrží baterie a jak poznám, že slábne?
Až 2 roky ve výchozím nastavení. Stav baterie senzor hlásí v procentech a při blížícím se vybití pošle do brány upozornění na nízký stav baterie. U knoflíkových baterií se okamžik varování může lišit podle konkrétního kusu.

Můžu ze senzoru přímo spínat jiné zařízení?
V klasické mesh síti ano, přes asociační skupinu 2 přiřazenou jazýčkovému kontaktu. Ke skupině lze přiřadit až 9 zařízení, ale kvůli zpožděním v síti se jich doporučuje nejvýše 5 kusů. V topologii Long Range tato možnost není.

Dá se senzor použít venku?
Nedoporučujeme to. Provedení patří do vnitřních prostor, musí být chráněné před kapalinami a nemá být v místech s vysokou vlhkostí.

Shelly Wave Door/Window LR nebo Shelly BLU Door/Window ZB?

Shelly Wave Door/Window LR zvolte, pokud stavíte na síti Z-Wave a potřebujete velký dosah k jedné bráně. Shelly BLU Door/Window ZB zvolte, pokud jde o síť Zigbee, hlídané křídlo je blízko a chcete delší výdrž baterie.
