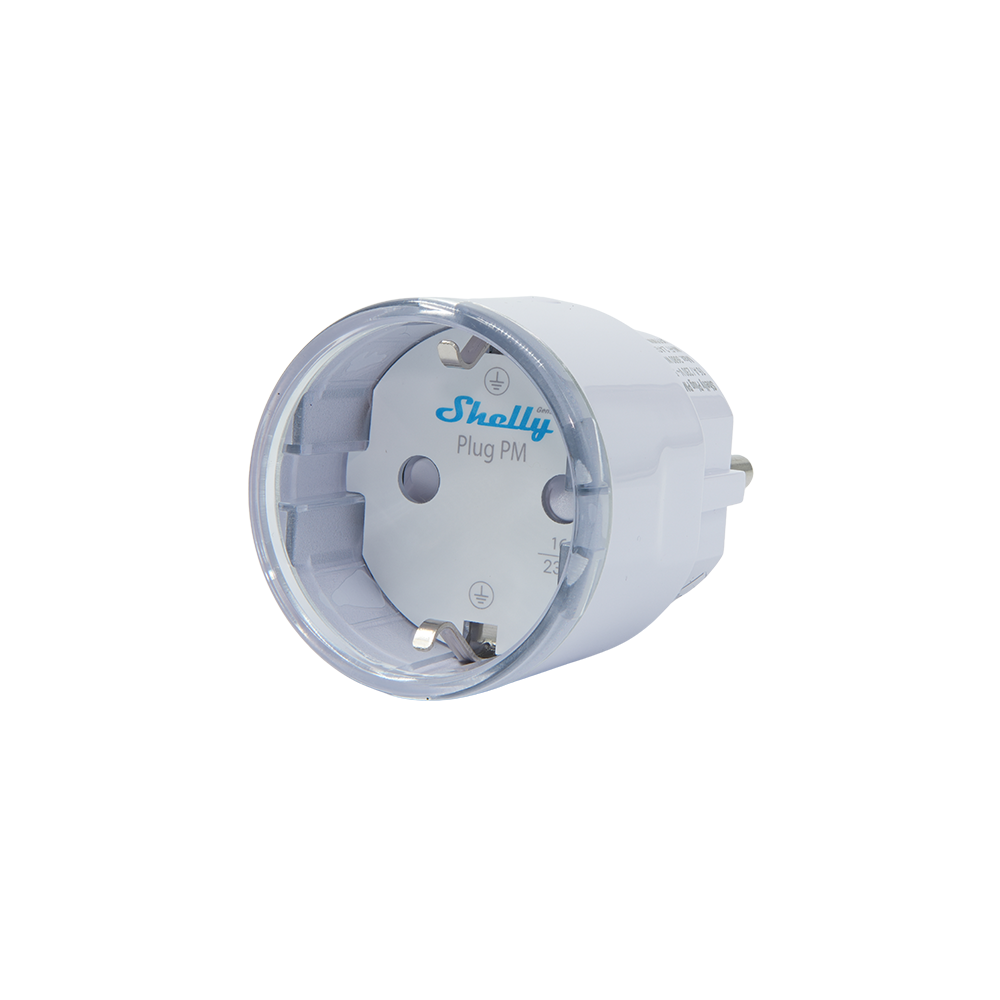

SHELLY Plug PM Gen3 White Chytrá zásuvka s měřením spotřeby, bez relé, 16 A, WiFi, Bluetooth, bílá

Potřebujete přesně vědět, kolik energie odebírá lednice, mrazák nebo domácí server, a zároveň mít jistotu, že je nikdo omylem nevypne z aplikace? Shelly Plug PM Gen3 White je měřicí mezizásuvka, která se zapojí mezi elektrickou zásuvku a spotřebič a sleduje napětí, proud, okamžitý výkon i odebranou energii. Spínací relé uvnitř nemá, do napájení připojeného spotřebiče tedy nijak nezasahuje.

Je to pro vás?

Ano, pokud:

• chcete měřit spotřebu zařízení, které musí běžet nepřetržitě, například lednice, mrazáku, domácího serveru nebo síťového prvku
• potřebujete zjistit, kolik konkrétní spotřebič za měsíc skutečně odebere, a rozhodnout se podle naměřených čísel
• chcete naměřená data posílat do vlastního systému přes MQTT nebo je zpracovat skriptem přímo v zařízení
• používáte Amazon Alexa, Google Smart Home nebo Samsung SmartThings a chcete v nich vidět odběr spotřebiče
• měříte v běžné domácí zásuvce typu F, tedy Schuko, a odběr spotřebiče nepřesahuje 16 A

Ne, zvolte jiný model, pokud:

• chcete spotřebič na dálku zapínat a vypínat, vezměte si spínanou zásuvku SHELLY Plug M Gen3
• potřebujete časový plán nebo odpočet, který připojený spotřebič sám vypne, vezměte si SHELLY Plug S MTR Gen3
• měříte venku na terase, na zahradě nebo v nekryté garáži, vezměte si SHELLY Outdoor Plug S Gen3 s krytím IP44
• chcete stejnou měřicí zásuvku v tmavém provedení, vezměte si SHELLY Plug PM Gen3 Black

Hlavní vlastnosti

• měření napětí, proudu, okamžitého výkonu i odebrané energie
• zatížení až 16 A, u odporové zátěže až 3680 W
• vstupní vidlice CEE 7/7, výstupní zásuvka CEE 7/3 typu F, tedy Schuko
• vícebarevný LED prstenec, který mění barvu podle vytížení nastaveného limitu výkonu
• noční režim se sníženým jasem v zadaných hodinách
• vestavěné webové rozhraní přímo v zařízení, aplikace Shelly Smart Control je volitelná
• Wi-Fi 802.11 b/g/n v pásmu 2,4 GHz a Bluetooth 4.2
• funkce opakovače Wi-Fi signálu a brány pro zařízení Shelly BLU
• skriptování v zařízení, MQTT a dvacet webhooků po pěti adresách

Co produkt umí

Zásuvka měří napětí, proud, okamžitý výkon i odebranou energii, takže z ní dostanete jak aktuální odběr, tak dlouhodobý průběh spotřeby. Při nadměrném odběru upozorní a pomůže tak předejít poškození nebo přehřátí. Vestavěné čidlo navíc sleduje vnitřní teplotu zásuvky a hlásí ji dál. Zvládne zátěže odporové, kapacitní i indukční, tedy od přímotopu a topného tělesa přes elektroniku až po chladničku, ventilátor nebo klimatizaci. Nad rámec samotného měření jsou k dispozici virtuální komponenty, kterými se dají hodnoty a stavy přenášet dál.

Ovládání a komunikace

Zařízení se do sítě připojuje přes Wi-Fi 802.11 b/g/n v pásmu 2,4 GHz, druhým bezdrátovým rozhraním je Bluetooth 4.2 s dosahem až 30 m ve volném prostoru a až 10 m uvnitř budovy podle místních podmínek. Kromě vlastního provozu umí zásuvka pracovat jako opakovač Wi-Fi signálu a jako brána pro zařízení Shelly BLU, takže pokrytí rozšíří do míst se slabým signálem. Naměřená data si můžete odebírat přes MQTT, zpracovat skriptem přímo v zásuvce nebo odeslat webhookem, kterých je k dispozici dvacet a každý pojme pět adres. Integrace jsou k dispozici pro Amazon Alexa, Google Smart Home i Samsung SmartThings. Cloud Shelly a aplikace Shelly Smart Control jsou volitelné, zařízení pracuje i samostatně v místní síti nebo pod jinou platformou domácí automatizace.

Instalace a použití

Zásuvku zasuňte do elektrické zásuvky nejdřív bez připojeného spotřebiče. LED prstenec začne blikat modře, což znamená režim přístupového bodu, a teprve potom do ní zapojte spotřebič. Nastavuje se ve vestavěném webovém rozhraní na adrese 192.168.33.1 v režimu přístupového bodu, po připojení do domácí sítě pak na přidělené IP adrese. Po úspěšném připojení k Wi-Fi přístupový bod zařízení vypněte nebo mu nastavte heslo. K obsluze slouží jedno tlačítko na těle zásuvky. Podržení na tři sekundy vyvolá kontrolu stavu, na pět sekund zařízení restartuje a na deset sekund vrátí tovární nastavení, přičemž restart i tovární nastavení jsou možné jen do šedesáti sekund od zasunutí do sítě. Rozměry jsou 44 x 44 x 70 mm, kryt je z plastu a vlastní spotřeba nepřesahuje 1 W. Zařízení se dodává s firmwarem z výroby, aktualizace proto pravidelně kontrolujte a používejte nejnovější verzi.

Vybavení

Měřicí zásuvka nemá relé, takže její hodnota stojí a padá na tom, co dokáže s naměřenými čísly udělat. Firmware je tu stejný jako ve spínaných modelech Shelly.

• Virtuální komponenty. Prvky, které v zařízení fyzicky nejsou, si vytvoříte sami a použijete v automatizacích.
• Upozornění na přetížení. Výrobce ho jmenuje jako samostatné použití, zásuvka dá vědět, když připojený spotřebič bere příliš.
• Odhad nákladů. Z naměřené spotřeby se dá odvodit, kolik konkrétní spotřebič stojí za měsíc.
• Analýza průběhu. Výrobce počítá s tím, že se spotřeba sleduje dlouhodobě a podle ní se rozhoduje.
• Noční režim kontrolky. LED prstenec se v zadaných hodinách ztlumí.
• Procesor ESP-Shelly-C38F s 8 MB paměti flash.
• Vysílací výkon Wi-Fi pod 10 dBm v pásmu 2412 až 2484 MHz.
• Vnitřní teplotní čidlo, které svou hodnotu i hlásí dál.
• ⚠️ Ochrany proti přepětí, nadproudu a překročení výkonu výrobce u tohoto modelu neuvádí. Uvádí jedinou bezpečnostní funkci, a tou je sledování a hlášení vnitřní teploty.

Co si ještě připravit

• Jistič s charakteristikou B nebo C do 16 A, s vypínací schopností alespoň 6 kA a třídou omezení energie 3. Výrobce to žádá výslovně.
• Štítek spotřebiče. Rozhoduje proud, který nesmí přesáhnout 16 A. Hodnota 3680 W platí jen u odporové zátěže.
• Síť Wi-Fi v pásmu 2,4 GHz, která dosáhne na místo měření.
• Vědět, co s naměřenými daty. Zásuvka nespíná, její přínos je v číslech, takže se vyplatí předem rozhodnout, jestli půjdou do aplikace, do MQTT nebo do vlastního skriptu.
• Prvních šedesát sekund po zapojení, v tomto okně se vyvolá restart i tovární nastavení.
• Suché místo uvnitř s teplotou -20 až 40 °C a vlhkostí 30 až 70 % RH.

Kde najde využití

• lednice a mrazáky, u kterých nesmí dojít k výpadku napájení
• domácí server, síťový rozvaděč, router nebo záložní zdroj
• komponenty fotovoltaiky umístěné ve vnitřním prostoru
• elektrická topná tělesa a přímotopy, u kterých chcete znát skutečné náklady na provoz
• kancelářská technika, u níž hledáte, kde se ztrácí energie mimo pracovní dobu
• dlouhodobý sběr dat o spotřebě pro vlastní systém domácí automatizace

Důležité před nákupem

• Zásuvka spotřebu pouze měří. Spínací relé uvnitř nemá, připojený spotřebič proto nelze vypnout z aplikace ani z automatizace.
• Maximální proud je 16 A. Hodnota 3680 W platí u odporové zátěže. U jiných typů zátěže je rozhodující proud, který nesmí přesáhnout 16 A, a je nutné počítat s rozběhovými proudy.
• Obvod musí být jištěný jističem s charakteristikou B nebo C, se jmenovitým proudem nejvýše 16 A, vypínací schopností nejméně 6 kA a třídou omezení energie 3.
• Krytí je IP 20, zásuvka patří jen do vnitřních prostor. Na terasu, na zahradu nebo do nekryté garáže je určen SHELLY Outdoor Plug S Gen3.
• Zásuvka se nesmí provozovat zakrytá.
• Provozní teplota je od -20 do 40 °C a vlhkost 30 až 70 % RH. Nejvyšší provozní nadmořská výška je 2000 m.
• Napájení je 230 V AC, kategorie přepětí II, stupeň znečištění 2 a jmenovité impulzní výdržné napětí 2500 V.
• Nepřipojujte zdravotnické přístroje nezbytné pro podporu života ani jiná kritická zařízení.
• Pokud ze zásuvky vychází kouř, hluk nebo neobvyklý zápach, nedotýkejte se jí a okamžitě vypněte jistič.
• Poškozené nebo vadné zařízení nepoužívejte a neopravujte je svépomocí.
• Zásuvku nikdy nečistěte, dokud je připojená k síti. Nejdřív vypněte připojený spotřebič, odpojte jej a teprve potom vytáhněte zásuvku ze sítě. Čistí se měkkým hadříkem, nikoli agresivními prostředky, a nesmí se ponořit do vody ani mýt pod tekoucí vodou.

Vhodné zásuvky a vidlice

Zásuvka se zapojuje mezi stěnu a spotřebič, takže musí sedět na obou stranách. Seznam výrobce je taxativní.

🔑 Poslední řádek říká víc, než se zdá. Bez spínacího relé je zásuvka menší i lehčí, takže se vejde i tam, kde by spínaný model sousední zásuvku zaclonil. Tuto úvahu doplňujeme my, výrobce uvádí jen rozměry.

Časté dotazy

Dá se připojený spotřebič přes aplikaci vypnout?
Nedá. Plug PM Gen3 spotřebu pouze měří a spínací relé nemá. Pokud potřebujete spínat, vezměte si SHELLY Plug M Gen3.

Kolik ampérů zásuvka zvládne?
Maximální proud je 16 A. U odporové zátěže tomu odpovídá 3680 W.

Funguje bez internetu?
Ano. Zařízení má vlastní webové rozhraní a v místní síti pracuje samostatně, cloud i aplikace Shelly Smart Control jsou volitelné.

Potřebuji k ní bránu nebo hub?
Ne, k připojení do domácí sítě stačí Wi-Fi 2,4 GHz.

Jaký je rozdíl proti Shelly Plug M Gen3?
Plug M Gen3 připojený spotřebič spíná, Plug PM Gen3 pouze měří jeho spotřebu a nechává jej trvale pod napětím.

Dá se LED prstenec ztlumit nebo vypnout?
Ano. Jas se dá nastavit, barvu lze zvolit pevnou nebo měnící se podle vytížení, a noční režim jas v zadaných hodinách sníží. LED se dá také úplně vypnout.

Jak se vrátí tovární nastavení?
Podržením tlačítka na deset sekund, a to do šedesáti sekund od zasunutí zásuvky do sítě.

Hodí se na terasu nebo do zahradního domku?
Nehodí. Krytí je IP 20, zásuvka patří jen do vnitřních prostor. Ven patří SHELLY Outdoor Plug S Gen3.

Plug PM Gen3 nebo Plug M Gen3?

Obě zásuvky měří a obě posílí Wi-Fi. Jedna však spíná a druhá ne, a od toho se odvíjí všechno ostatní.

Plug PM Gen3 zvolte, když spotřebič musí běžet nepřetržitě a chcete mít jistotu, že ho nikdo nevypne z aplikace, nebo když potřebujete plných 16 A. Plug M Gen3 zvolte, když chcete spínat, když stavíte na Matteru nebo když vám záleží na ochranách navíc.
