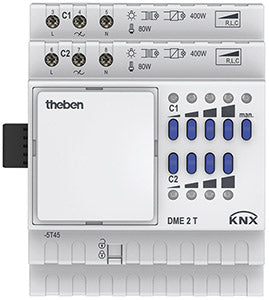

THEBEN 4930275 DME 2 T KNX Univerzální stmívací aktor 2násobný na DIN lištu, rozšiřovací přístroj

Máte v rozvaděči základní přístroj KNX řady MIX2 a potřebujete stmívat další dva světelné okruhy? DME 2 T KNX je rozšiřovací přístroj se dvěma univerzálními stmívacími kanály na DIN lištu. Stmívá žárovky, halogeny, stmívatelné úsporné žárovky a LED retrofit na 230 V, zvládne odporovou, induktivní i kapacitní zátěž a umí řídit i ventilátory. Připojuje se k základnímu přístroji MIX2, například k DMG 2 T KNX, a zabírá 4 moduly.

Je to pro mě?

Ano, pokud:

• už máte nebo plánujete základní přístroj řady MIX2 a chcete k němu přidat stmívání
• potřebujete dva další stmívací kanály, každý do 400 W, nebo jeden spojený kanál do 800 W
• k základnímu přístroji zatím nemáte připojené dva rozšiřovací moduly, víc jich nejde
• stmíváte stmívatelné LED, halogeny, kompaktní zářivky nebo transformátory
• chcete mít na přístroji ruční ovládání a stavovou LED u každého kanálu
• chcete kanály napájet z jiné fáze než kanály základního přístroje

Ne, zvolte jiný model, pokud:

• základní přístroj MIX2 ještě nemáte a stavíte stmívání od začátku, pak zvolte DMG 2 T KNX a tento modul k němu připojte později
• potřebujete čtyři stmívací kanály v jednom samostatném přístroji, pak zvolte DM 4 T KNX
• stmíváte menší zátěže a chcete osm kanálů, pak zvolte DM 8-2 T KNX s kanály po 200 W
• stmíváte jedno svítidlo z instalační krabice pod omítkou, pak zvolte DU 1 KNX
• svítidla mají předřadníky DALI, pak zvolte DM 4 DALI KNX
• předřadníky nebo LED drivery mají řídicí vstup 0 až 10 V nebo 1 až 10 V, pak zvolte SM 4 KNX, který dává řídicí signál a zátěž spíná relé

Hlavní vlastnosti

• rozšiřovací přístroj řady MIX2 se 2 univerzálními stmívacími kanály
• 400 W na kanál, v paralelním provozu jeden kanál 800 W
• rozsah stmívání 0 až 100 %, minimální zátěž 5 W
• automatické rozpoznání zátěže, které lze vypnout
• pro R, L i C zátěž, včetně ventilátorů
• stavová LED a ruční ovládání každého kanálu
• příkon v pohotovostním režimu přibližně 0,6 W
• šířka 4 moduly na DIN lištu

Co produkt umí

Řada MIX2 se skládá ze základních a rozšiřovacích přístrojů. K jednomu základnímu přístroji se připojují nejvýše dva rozšiřovací moduly MIX nebo MIX2 a DME 2 T KNX je jedním z nich. Každý jeho kanál stmívá a spíná samostatně.

Stmívat můžete žárovky, vysokovoltové i nízkovoltové halogenové žárovky s klasickým nebo elektronickým transformátorem, stmívatelné kompaktní zářivky a stmívatelné LED retrofit žárovky. Druh zátěže přístroj pozná sám, automatické rozpoznání zátěže však lze vypnout. Kompaktní zářivky a LED stmívá na sestupné hraně v režimu RC a kompaktním zářivkám přizpůsobíte chování volbou stmívací křivky. Kanál může řídit i ventilátor.

Spojením obou kanálů do paralelního provozu stmíváte jeden okruh dvojnásobným výkonem, a to u žárovek, kompaktních zářivek i stmívatelných LED. Pro ještě větší zátěž kanál posílíte moduly DMB 1 T KNX po 300 W/VA, nejvýše dvěma na kanál a nejvýše čtyřmi v paralelním provozu, kde výkon pro žárovkovou zátěž dosáhne až 2000 W/VA.

Ovládání a komunikace

Nastavení se provádí v ETS, kde vyberete aplikační program, přidělíte adresy a nastavení přenesete do zařízení. Komunikaci a uvedení do provozu lze zabezpečit pomocí KNX Data Secure.

Přímo na přístroji má každý kanál stavovou LED a tlačítka, kterými světlo zapnete na 25, 50, 75 nebo 100 % a vypnete, jestliže je ruční ovládání povolené v ETS. Tlačítkem man. přepnete přístroj do ručního režimu, jeho LED svítí a telegramy ze sběrnice se nevykonávají. Opětovným stiskem LED zhasne a přístroj opět poslouchá sběrnici. Ruční ovládání funguje i bez napětí sběrnice.

Instalace a použití

Přístroj se montuje na DIN lištu podle EN 60715 a silové vodiče se připojují do šroubových svorek. Plné vodiče mohou mít průřez 0,5 až 6 mm², lanka s dutinkou 0,5 až 4 mm². Napájí se z 230 V AC, 50 Hz, pracuje při okolní teplotě −5 až +45 °C, má krytí IP 20 a třídu ochrany II. Maximální délka vedení je 100 m.

Samostatně zapojené kanály základního a rozšiřovacího přístroje smějí být na různých fázích. Posilovací modul DMB 1 T KNX musí být na stejné fázi jako kanál, ke kterému patří, a potřebuje po obou stranách větrací mezeru 8 mm.

Kde najde využití

• rozšíření stávající instalace MIX2 o stmívání bez výměny základního přístroje
• kanceláře a zasedačky, kde k několika spínaným okruhům přibydou stmívané
• hotely a veřejné budovy s halogenovým nebo LED retrofit osvětlením
• větší světelné okruhy se spojenými kanály a posilovacími moduly
• řízení ventilátoru vedle stmívání v jednom rozvaděči

Důležité před nákupem

• Jde o rozšiřovací přístroj řady MIX2, který se připojuje k základnímu přístroji, například k DMG 2 T KNX. Základní přístroj si proto naplánujte také.
• Základní přístroj přijme nejvýše dva rozšiřovací moduly. Pokud už dva má, třetí nepřipojíte a potřebujete další základní přístroj.
• Stmívat lze jen stmívatelné zdroje, nestmívatelné LED a úsporné žárovky na přístroj nepatří.
• Uvedené výkony jsou typické hodnoty změřené na vybraných zdrojích. Počet LED svítidel na kanál se liší podle typu, nechte si proto rezervu.
• U stmívaných LED nelze vyloučit neobvyklé chování při stmívání ani rádiové rušení. Vyzkoušejte konkrétní typ před osazením celé zakázky.
• Posilovací modul DMB 1 T KNX přidá u stmívatelných LED jen 45 W, ne plných 300 W/VA.
• Stmívací výkon nad 1000 W s posilovacími moduly je určen jen pro profesionální použití.
• Vinuté a elektronické transformátory neinstalujte smíšeně. Výslovně to požaduje návod k posilovacímu modulu DMB 1 T KNX, který se ke kanálům tohoto přístroje připojuje.
• Přístroj patří jen do uzavřených suchých prostor, krytí IP 20 nestačí pro vlhké prostředí.

Časté dotazy

K čemu se DME 2 T KNX připojuje?
K základnímu přístroji řady MIX2, například k DMG 2 T KNX. Je to rozšiřovací modul, ne základní přístroj.

Mohu ho připojit i k jinému základnímu přístroji než DMG 2 T KNX?
Návod řady MIX2 obecně připouští k základnímu přístroji této řady až dva rozšiřovací moduly MIX nebo MIX2. Kombinaci s jiným než stmívacím základním přístrojem si před objednávkou ověřte v jeho dokumentaci.

Proč přístroj nereaguje na povely ze sběrnice?
Podívejte se, zda nesvítí LED tlačítka man. V ručním režimu přístroj telegramy ze sběrnice nevykonává, dalším stiskem man. se vrátí do běžného provozu.

Mohu stmívat nízkovoltové halogeny?
Ano, s klasickým vinutým i elektronickým transformátorem, oba typy ale nekombinujte.

Musí být rozšiřovací přístroj na stejné fázi jako základní?
Nemusí, samostatně zapojené kanály základního a rozšiřovacího přístroje smějí pracovat na různých fázích.

Rozsvítím světlo ručně, když nejde sběrnice?
Ano. Tlačítka na přístroji fungují i bez napětí sběrnice, pokud jste ruční ovládání povolili v ETS.

DME 2 T KNX nebo DMG 2 T KNX?

DME 2 T KNX zvolte, pokud už základní přístroj MIX2 máte a chcete přidat dva stmívací kanály. DMG 2 T KNX zvolte, pokud stmívání teprve začínáte a potřebujete základní přístroj, ke kterému později připojíte rozšiřovací moduly.
