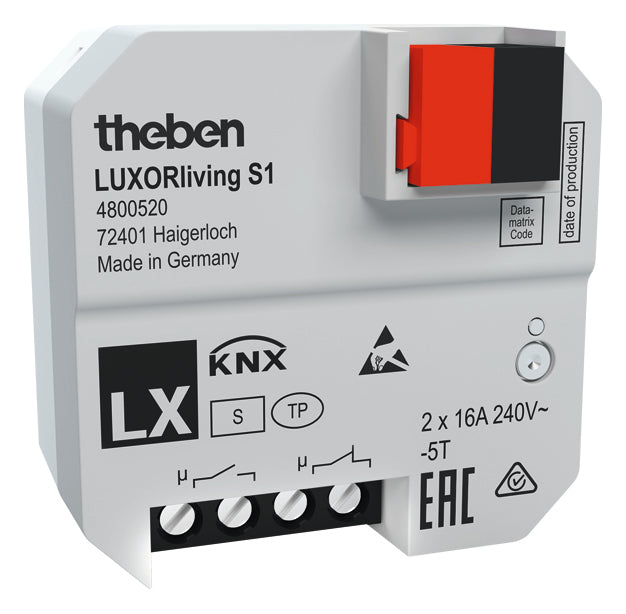

THEBEN 4800520 LUXORliving S1 Spínací aktor 1násobný pod omítku, kapacitní zátěž

Chcete zapojit jedno svítidlo do systému LUXORliving přímo v místě, kde je vypínač, a nechat na stěně svoje stávající tlačítko? THEBEN LUXORliving S1 je jednonásobný spínací aktor pod omítku, který se vejde do běžné instalační krabice. Napájí se ze sběrnice, spíná okruh 230 V AC relé pro kapacitní zátěž a má dva vstupy pro bezpotenciálové kontakty, na které připojíte tlačítka, spínače nebo teplotní čidlo. Ještě před naprogramováním vstupy ovládají výstup, takže zapojení vyzkoušíte hned po montáži.

Je to pro mě?

Ano, pokud:

• chcete v systému LUXORliving spínat jeden okruh přímo z instalační krabice
• chcete zachovat běžné tlačítko nebo spínač libovolné řady a připojit ho přímo k aktoru
• spínáte LED svítidla s vysokým náběhovým proudem
• potřebujete v místnosti měřit teplotu přes připojené teplotní čidlo
• chcete funkci obvodu ověřit ještě před programováním
• do krabice vede sběrnicový kabel

Ne, zvolte jiný model, pokud:

• do krabice nevede sběrnice, pak zvolte rádiový aktor LUXORliving S1 S RF a drátový systém doplňte o mediální spojku LUXORliving RF1
• spínáte víc okruhů centrálně z rozvaděče nebo okruhy z různých fází, pak zvolte LUXORliving S4
• chcete světlo stmívat, pak zvolte stmívací aktor pod omítku LUXORliving D1
• ovládáte žaluzii nebo roletu, pak zvolte žaluziový aktor pod omítku LUXORliving J1
• stavíte klasickou instalaci KNX a chcete zabezpečení KNX Data Secure, pak zvolte SU 1 KNX

Hlavní vlastnosti

• 1 kanál se spínacím a rozpínacím kontaktem se společným ovládáním
• spínací proud 16 A při 240 V AC a účiníku 1
• kapacitní zátěž 130 µF, náběhový proud až 740 A po dobu 200 µs
• 2 binární vstupy pro bezpotenciálové kontakty, vstup I2 i pro teplotní čidlo
• napájení ze sběrnice, odběr nejvýše 4 mA
• vestavěné hlídání teploty pro vyšší bezpečnost například při přetížení
• montáž do instalační krabice pod omítku

Co produkt umí

Aktor má jeden výstup se spínacím a rozpínacím kontaktem, které se přepínají společně. V LUXORplug nastavíte, zda má výstup pracovat jako spínací, nebo rozpínací, a vyberete funkci kanálu. Spínání zapíná a vypíná s volitelným zpožděním, impuls sepne výstup jen na nastavenou dobu. Pro chodby a sklepy je k dispozici schodišťové a sklepní světlo, které po nastaveném čase zhasne a může na to předem upozornit.

Dva vstupy nejsou jen pro vlastní výstup. Tlačítko nebo spínač na nich může v systému spínat, stmívat nebo ovládat žaluzie jiných přístrojů. Z výroby jsou vstupy přiřazené k výstupu aktoru, takže vstup I1 umožní ruční ovládání bez jakéhokoli nastavení. Toto přiřazení později změníte v LUXORplug nebo v ETS. Na vstup I2 můžete připojit teplotní čidlo a aktor pak systému hlásí teplotu místnosti. Požadovanou teplotu v takovém případě nastavujete jen v aplikaci LUXORplay.

Vestavěné hlídání teploty zvyšuje bezpečnost provozu, například když je výstup přetížený.

Ovládání a komunikace

Aktor se připojuje na dvouvodičovou sběrnici LUXORliving, která odpovídá standardu KNX, a jde o účastníka sběrnice typu TP1-256. Funkce mu přiřadíte v bezplatném programu LUXORplug. Při použití v systému KNX se programuje v ETS a databázi ETS stáhnete z theben.de. Na přístroji je programovací tlačítko s LED pro fyzickou adresu.

Výstup ovládáte tlačítkem připojeným přímo k aktoru, jakýmkoli jiným tlačítkem v systému, tlačítkovými ovladači LUXORliving iON nebo aplikací LUXORplay pro iOS, Android a Windows. Aplikace, scény a časové programy vyžadují systémovou centrálu LUXORliving IP1 v domácí síti. Kanál můžete zařadit do skupiny, do některé z až 32 scén a do simulace přítomnosti, kdy se světlo za vaší nepřítomnosti samo rozsvěcí a zhasíná.

Instalace a použití

Aktor se montuje do běžné instalační krabice pod omítku podle DIN 49073. Rozměry aktoru jsou 44,4 x 48,6 x 32,3 mm a připojovací průřez je 4 mm². Okruh jistěte předřazeným jističem typu B nebo C nejvýše 16 A se zkratovou schopností 6 kA a aktor nainstalujte tak, aby byl chráněný proti dotyku.

Na vstupy se připojují jen bezpotenciálové kontakty. Kontaktní napětí je 3,3 V a proud 0,5 mA, vedení ke vstupům smí být dlouhé nejvýše 3 m a připojovací vodiče aktoru měří 25 cm. Mezi síťovým napětím a sběrnicí nebo vedením ke vstupům dodržte izolační vzdálenost nejméně 5,5 mm.

Pokud je aktor už zazděný, identifikujete ho v LUXORplug trojím krátkým stiskem připojeného tlačítka. Při identifikaci aktor krátce zapne a vypne výstup, takže poznáte, který okruh ovládá. Montáž smí provést jen elektrikář po odpojení síťového napětí. Při správné montáži aktor splňuje EN 60669-2-1.

Kde najde využití

• byty a rodinné domy, kde se k systému připojí jednotlivá svítidla v místě vypínače
• kanceláře, veřejné budovy a hotely
• místnosti, kde chcete zároveň spínat světlo a měřit teplotu
• rozšíření stávající instalace LUXORliving o další okruh bez zásahu do rozvaděče

Důležité před nákupem

• Aktor pracuje v systému LUXORliving, který potřebuje napájení sběrnice LUXORliving P640 a systémovou centrálu LUXORliving IP1. Přes centrálu se k instalaci připojuje počítač s programem LUXORplug a využívají ji i aplikace, scény a časové programy. Aktor se napájí ze sběrnice, bez jejího napětí tedy nepracuje.
• Připojení různých fází není dovolené.
• Relé jsou bistabilní a silný otřes, například při přepravě, může změnit jejich stav. Proto nejprve připojte napětí sběrnice a teprve potom napájení výstupu. Jinak se mohou připojené spotřebiče poškodit.
• Na vstupy nepřivádějte síťové ani jiné cizí napětí. Vstupy několika přístrojů se nesmějí propojit.
• Nejkratší interval trvalého opakovaného spínání je 1,5 s.
• Bezpečné malé napětí SELV smí aktor spínat, jen když SELV spínají oba kontakty. Nejmenší zátěž je 12 V a 100 mA.
• U LED zdrojů do 2 W je dovolená zátěž jen 50 W, u LED zdrojů od 2 W výše 600 W.
• Výkony pro světelné zdroje jsou typické hodnoty změřené na vybraných svítidlech a u konkrétních svítidel se mohou lišit.
• Jen do uzavřených suchých prostor, provozní teplota -5 až +45 °C.

Časté dotazy

Mohu S1 připojit k obyčejnému vypínači?
Ano, k aktoru připojíte bezpotenciálové tlačítko nebo spínač libovolné řady. V LUXORplug u spouštěče zvolíte, zda jde o tlačítko, nebo o spínač či čidlo pohybu.

Jaká teplotní čidla mohu na vstup připojit?
Teplotní čidlo pod omítku 9070496, podlahové čidlo 9070321 nebo teplotní čidlo s krytím IP65 9070459.

Lze aktor namontovat na DIN lištu?
Ano, s adaptérem RailFit H 9080090, který slouží k montáži přístrojů pod omítku na DIN lištu.

Co aktor udělá po návratu napětí?
Pokud je kanál nastavený jako schodišťové nebo sklepní světlo, zapne se na nastavenou dobu. Jinak se vrátí do stavu před výpadkem.

Jaké zářivky aktor sepne?
Zářivky s elektronickým předřadníkem do 1100 W a kompaktní zářivky do 300 W. Žárovky a halogeny do 2000 W.

Proč LUXORplug aktor při načítání nenajde?
Aktor mohl být dříve použit v jiném projektu nebo v instalaci KNX. Obnovte tovární nastavení: odpojte sběrnici, držte programovací tlačítko, sběrnici připojte a asi po 1 s tlačítko pusťte. Programovací LED zhasne.

LUXORliving S1 nebo LUXORliving S1 S RF?

LUXORliving S1 zvolte, pokud do krabice vede sběrnicový kabel a chcete vyšší spínací proud a dvojici kontaktů. LUXORliving S1 S RF zvolte, pokud sběrnici do místa nedovedete a v krabici máte fázi i nulový vodič.
