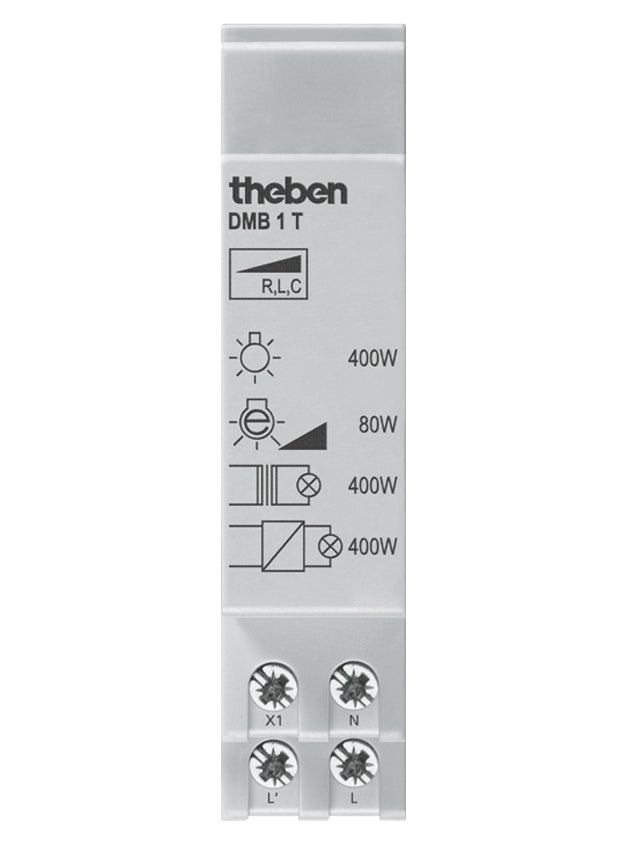

THEBEN 4930279 DMB 1 T KNX Posilovací modul stmívání 300 W na DIN lištu

Kanál univerzálního stmívacího aktoru KNX se 400 W nestačí na okruh s halogeny nebo žárovkami? DMB 1 T KNX je jednokanálový posilovací modul na DIN lištu, který výkon kanálu univerzálního stmívacího aktoru navýší o 300 W. Zabírá jeden modul a s více moduly dosáhnete v paralelním provozu u žárovkové zátěže stmívacího výkonu až 2000 W/VA.

Je to pro mě?

Ano, pokud:

• máte univerzální stmívací aktor DMG 2 T KNX, DME 2 T KNX, DM 2 T KNX nebo DM 4 T KNX
• jeden kanál potřebuje stmívat větší výkon, než sám zvládne
• stmíváte hlavně žárovky, halogeny nebo zátěž s transformátorem
• v rozvaděči máte místo na modul široký 1 TE a větrací mezery po stranách
• posilovací modul i kanál stmívače můžete napájet ze stejné fáze
• chcete velký sál nebo halu stmívat jedním okruhem v paralelním provozu

Ne, zvolte jiný model, pokud:

• nepotřebujete větší výkon, ale víc kanálů, pak základní přístroj MIX2 DMG 2 T KNX doplňte o rozšiřovací přístroj DME 2 T KNX
• stmívací aktor teprve vybíráte a potřebujete čtyři kanály s plným výkonem, pak zvolte DM 4 T KNX
• stmíváte velké množství LED svítidel s předřadníky DALI, pak zvolte DM 4 DALI KNX
• předřadníky nebo LED drivery mají řídicí vstup 0 až 10 V nebo 1 až 10 V, pak zvolte SM 4 KNX, který dává řídicí signál a zátěž spíná relé
• stmíváte jedno svítidlo pod omítkou, pak zvolte DU 1 KNX

Hlavní vlastnosti

• jednokanálový posilovací modul pro univerzální stmívací aktory
• navýšení výkonu kanálu o 300 W pro žárovky, halogeny, induktivní zátěž a elektronické transformátory
• u stmívatelných LED na 230 V navýšení jen o 45 W
• minimální zátěž 5 W
• R, L a C zátěž
• LED pro provozní stav a hlášení přehřátí
• šířka 1 TE na DIN lištu, příkon v pohotovostním režimu 0,2 W

Co produkt umí

Posilovací modul spíná a stmívá žárovky, vysokovoltové i nízkovoltové halogenové žárovky s klasickým nebo elektronickým transformátorem a stmívatelné LED. Pracuje vždy spolu s kanálem stmívacího aktoru a přidá mu další výkon, jehož velikost závisí na druhu zátěže.

Kolik modulů připojíte, záleží na zapojení. Na jeden stmívací kanál patří nejvýše dva moduly. Návod pro aktor DMG 2 T KNX a žárovkovou zátěž ukazuje dvě zapojení, rozšíření výkonu až na dvakrát 700 W a rozšíření výkonu až na 1000 W. Když oba kanály aktoru spojíte do paralelního provozu, připojíte nejvýše čtyři moduly a výkon jednoho okruhu se žárovkami dosáhne 2000 W/VA.

Modul je použitelný i s univerzálními stmívači DIMAX 532 plus a DIMAX 534 plus, kde k jednomu stmívači připojíte nejvýše jeden posilovací modul.

Ovládání a komunikace

Modul pracuje jako výkonové rozšíření kanálu stmívacího aktoru, ke kterému je zapojený, a stmívá spolu s ním. Na čele má LED, která ukazuje stav. Bliká, když je připojeno síťové napětí, svítí trvale při stmívání a rychle bliká při chybě z přehřátí.

Instalace a použití

Modul se montuje na DIN lištu podle EN 60715 do uzavřených suchých prostor. Vodiče se připojují do šroubových svorek, plné o průřezu 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm². Napájení je 230 V AC, 50 Hz, okolní teplota −5 až +45 °C, krytí IP 20 a třída ochrany II.

Vlevo i vpravo od modulu nechte větrací mezeru 8 mm. Modul musí být na stejné fázi jako kanál stmívače, který posiluje.

Kde najde využití

• sály, restaurace a společenské prostory s velkými halogenovými okruhy
• hotelové haly a chodby, kde je na jednom okruhu mnoho svítidel
• nízkovoltové halogeny s transformátory nad výkon jednoho kanálu
• rozšíření stávající instalace, když se na okruh přidají další svítidla

Důležité před nákupem

• Modul nepracuje samostatně, vždy potřebuje kanál univerzálního stmívacího aktoru, ke kterému se připojí.
• Na jeden stmívací kanál připojte nejvýše 2 moduly, v paralelním provozu nejvýše 4 moduly. K jednomu stmívači DIMAX 532 plus nebo DIMAX 534 plus patří nejvýše 1 modul.
• Pro LED je přínos malý. U stmívatelných LED zvýší modul výkon kanálu jen o 45 W, velký LED okruh proto raději řešte jiným aktorem.
• Stmívací výkon nad 1000 W je určen jen pro profesionální použití.
• Modul musí být na stejné fázi jako posilovaný kanál stmívače.
• Kolem modulu je nutná větrací mezera 8 mm z obou stran, počítejte s ní v rozvaděči.
• Používejte jen transformátory schválené pro stmívání a provozujte je s jejich minimální zátěží. Vinuté a elektronické transformátory nekombinujte.
• Před stmívač nezapojujte oddělovací ani regulační transformátor a stmívač nepřemosťujte ani nezkratujte.
• Automatické rozpoznání zátěže proběhne správně jen s připojenou zátěží.

Časté dotazy

Kolik modulů potřebuji pro 900 W halogenů na jednom kanálu?
Dva. Kanál aktoru DMG 2 T KNX s jedním modulem dosáhne 700 W, se dvěma moduly maxima, které jeden kanál dovolí.

Co znamená rychle blikající LED?
Modul hlásí chybu z přehřátí. Zkontrolujte zátěž a větrací mezery kolem modulu.

Mohu modul použít se stmívačem mimo řadu KNX?
Ano, s univerzálními stmívači DIMAX 532 plus a DIMAX 534 plus, vždy jen jeden modul na stmívač.

Které stmívací aktory KNX modul posílí?
Univerzální stmívací aktory DMG 2 T KNX a DME 2 T KNX a také DM 2 T KNX a DM 4 T KNX.

Musím při výměně žárovky vypínat?
Ano, před výměnou zdrojů vypněte napájení na příslušném jističi.

Platí 2000 W/VA i pro LED v paralelním provozu?
Ne. I v paralelním provozu přidá každý modul u stmívatelných LED na 230 V nejvýše 45 W, hodnota 2000 W/VA patří k žárovkové zátěži.
