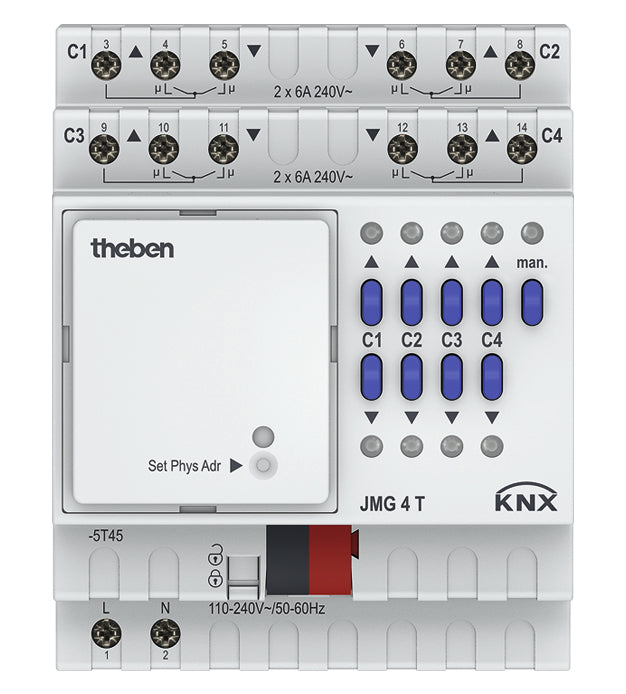

THEBEN 4930250 JMG 4 T KNX Žaluziový aktor 4násobný na DIN lištu, základní přístroj

Potřebujete z rozvaděče řídit venkovní žaluzie, rolety nebo markýzy po sběrnici KNX a počítáte s tím, že pohonů časem přibude? JMG 4 T KNX je základní přístroj žaluziového aktoru řady MIX2 se 4 kanály pro pohony na síťové napětí. Každý kanál má vlastní bezpotenciálový kontakt pro směr nahoru a pro směr dolů, stav obou směrů ukazují LED a pohony rozjedete i tlačítky přímo na přístroji. K základnímu přístroji připojíte až dva rozšiřovací moduly řady MIX nebo MIX2 a v jednom celku tak spojíte žaluzie se spínáním, stmíváním, topením nebo binárními vstupy.

Je to pro mě?

Ano, pokud:

• řídíte 4 pohony žaluzií, rolet, markýz, střešních výlezů nebo větracích klapek na síťové napětí
• chcete aktor na DIN lištu s komunikací KNX TP a podporou KNX Data Secure
• počítáte s dalšími pohony, pak doplňte o rozšiřovací přístroj JME 4 T KNX a dostanete až 12 žaluziových kanálů
• potřebujete pohony ovládat tlačítky na přístroji už při uvádění do provozu
• chcete mít žaluzie, světla a topení v jedné modulární sestavě v rozvaděči

Ne, zvolte jiný model, pokud:

• máte pohony na 24 V DC, pak zvolte JMG 4 T 24V KNX
• chcete 8 pohonů v jednom samostatném přístroji, pak zvolte JM 8 T KNX
• chcete jedním přístrojem podle potřeby spínat světla nebo řídit žaluzie, pak zvolte RMG 8 T KNX, jehož kanály se nastaví jako spínací nebo žaluziové. Pro žaluzii spojí vždy dva sousední kanály, takže řídí nejvýše 4 žaluzie
• řídíte jediný pohon a aktor má být v krabici pod omítkou, pak zvolte JU 1 KNX
• k pohonu nemůžete dotáhnout kabel sběrnice, pak zvolte rádiový aktor JU 1 S RF KNX pro KNX RF

Hlavní vlastnosti

• 4 žaluziové kanály, každý s kontaktem pro směr nahoru a dolů
• bezpotenciálové spínací kontakty 6 A při 240 V AC
• napájení 110 až 240 V AC, 50 až 60 Hz
• základní přístroj řady MIX2, rozšiřitelný až o 2 moduly MIX nebo MIX2
• odnímatelný sběrnicový modul KNX
• KNX TP s podporou KNX Data Secure
• ruční ovládání a LED stavu nahoru a dolů pro každý kanál
• šířka 4 TE, montáž na DIN lištu

Co produkt umí

Každý ze čtyř kanálů řídí jeden pohon, tedy venkovní žaluzii, roletu, markýzu, jiné stínicí zařízení nebo clonu proti pohledu, střešní výlez nebo větrací klapku. Pro směr nahoru i dolů má kanál samostatný bezpotenciálový spínací kontakt. Jeho spínací schopnost 6 A při 240 V AC výrobce udává pro cos φ 1.

Přístroj je základem modulární řady MIX2. Připojují se k němu až dva rozšiřovací moduly MIX nebo MIX2 a v jedné sestavě lze libovolně kombinovat spínání, stmívání, žaluzie, řízení topení a binární vstupy. Funkce kopírování urychlí parametrizaci.

Na přístroji jsou tlačítka kanálů C1 až C4 a LED, které ukazují, zda kanál právě jede nahoru, nebo dolů. U rolety jedním stiskem rozjedete pohon a dalším stiskem ho zastavíte. U žaluzie krátký stisk jednou natočí lamely, dlouhý stisk spustí jízdu a stisk během jízdy ji zastaví. Tlačítkem man. přepnete přístroj do ručního režimu, ve kterém pohony na povely ze sběrnice nereagují. Tento režim musí být povolen v ETS.

Ovládání a komunikace

Aktor komunikuje po sběrnici KNX TP, odebírá z ní méně než 4 mA a podporuje KNX Data Secure. V ETS vyberete aplikační program, nastavíte parametry a adresy a přenesete je do přístroje. Databázi pro ETS najdete na www.theben.de.

Sběrnicový modul KNX sedí na čele základního přístroje a po odjištění posuvníkem ho sejmete. Ruční uvedení do provozu i ovládání pohonů tlačítky fungují i bez něj, takže žaluzie vyzkoušíte dřív, než je hotová sběrnice.

Instalace a použití

Aktor se montuje na DIN lištu podle EN 60715. Silové vodiče se připojují šroubovými svorkami, plný vodič 0,5 až 6 mm² a lanko s dutinkou 0,5 až 4 mm², sběrnice svorkou KNX, u které dodržte polaritu. Napájení se přivádí na svorky L a N.

Při rozšíření nejprve nacvaknete na lištu základní přístroj. Na rozšiřovacím modulu odjistíte posuvník a sejmete kryt, modul nacvaknete vedle a oba přístroje pevně přisunete k sobě. Posuvníkem je propojíte, kryt znovu nasadíte a zajistíte.

Kde najde využití

• venkovní žaluzie, u kterých se natáčejí lamely
• rolety a markýzy
• stínicí zařízení a clony proti pohledu
• střešní výlezy a větrací klapky
• rozvaděče, ve kterých se žaluzie kombinují se spínáním, stmíváním nebo topením řady MIX2

Důležité před nákupem

• Připojujte jen pohony s mechanickými nebo elektronickými koncovými spínači a zkontrolujte jejich seřízení, jinak se může přístroj poškodit.
• Třífázové motory se připojovat nesmějí.
• Přístroj je určen pro pohony na síťové napětí. Pro stejnosměrné pohony slouží JMG 4 T 24V KNX.
• Pokud na jeden kanál připojíte více motorů paralelně, řiďte se údaji jejich pohonů a případně použijte oddělovací relé. Jinak se motory mohou zničit.
• Kromě připojení na sběrnici se přístroj napájí ze sítě 110 až 240 V AC.
• K jednomu základnímu přístroji se připojí nejvýše dva rozšiřovací moduly MIX nebo MIX2. Pro větší počet pohonů naplánujte další základní přístroj.
• Bezpečné malé napětí SELV smí přístroj spínat jen tehdy, když SELV spíná celý přístroj. Kanály se SELV a se síťovým napětím v jednom přístroji nekombinujte.
• Mezi síťovým napětím a sběrnicí zajistěte dostatečnou izolaci a sběrnici pokládejte podle EN 50428.
• Krytí je IP 20 a okolní teplota -5 až 45 °C. Přístroj patří jen do uzavřených suchých prostor.
• Montáž a připojení smí provádět jen elektrikář.

Časté dotazy

Kolik žaluzií ovládnu s jedním základním přístrojem?
Samotný přístroj řídí 4 pohony. Se dvěma rozšiřovacími přístroji JME 4 T KNX jich je až 12. Místo nich můžete připojit i jiné moduly MIX nebo MIX2, například pro spínání nebo stmívání.

Musím po výměně vadného přístroje aktor znovu programovat?
Ne, pokud na nový přístroj nasadíte původní sběrnicový modul KNX. Přístroj a sběrnicový modul se vyměňují nezávisle na sobě a odnímatelný modul umožňuje výměnu přístroje bez nového programování.

Jak uvedu do provozu pohony s elektronickými koncovými spínači?
Pro ně má aktor režim podpory při uvádění do provozu. Kanál musí být v ETS nastaven na elektronický motor, režim se pak zapíná tlačítkem man. a během něj bliká LED man.

Mohu spínat libovolnou fázi?
Ano, kontakty smějí spínat libovolný fázový vodič.

Jaký má přístroj příkon?
V pohotovosti přibližně 0,3 W, maximální ztrátový výkon je 2 W.

Nastavím aktor bez ETS?
Pro provoz na sběrnici KNX potřebujete ETS, kterým se vybírá aplikační program a přenášejí parametry a adresy. Ruční ovládání na přístroji funguje i bez napětí sběrnice a bez sběrnicového modulu, ruční režim tlačítkem man. ale musí být povolen v ETS.

JMG 4 T KNX nebo JMG 4 T 24V KNX?

JMG 4 T KNX zvolte pro běžné pohony žaluzií a rolet na síťové napětí. JMG 4 T 24V KNX zvolte, pokud máte stejnosměrné pohony.
