THEBEN 4930255 JME 4 T KNX Žaluziový aktor 4násobný na DIN lištu, rozšiřovací přístroj

Máte v rozvaděči základní přístroj řady MIX2 a potřebujete k němu přidat další žaluzie nebo rolety? JME 4 T KNX je rozšiřovací přístroj žaluziového aktoru se 4 kanály pro pohony na síťové napětí. Nacvakne se na DIN lištu vedle základního přístroje, propojí se s ním posuvným konektorem. Každý kanál má bezpotenciálový kontakt pro směr nahoru a pro směr dolů, LED stavu a tlačítko pro ruční ovládání přímo na přístroji.

Je to pro mě?

Ano, pokud:

• máte základní přístroj řady MIX2, například žaluziový aktor JMG 4 T KNX, a chcete k němu další 4 pohony
• řídíte žaluzie, rolety, markýzy, střešní výlezy nebo větrací klapky na síťové napětí
• chcete se dvěma rozšiřovacími přístroji dojít až na 12 žaluziových kanálů z jednoho základního přístroje
• potřebujete pohony rozjet tlačítky na přístroji už při uvádění do provozu
• chcete mít v téže sestavě vedle žaluzií i spínání, stmívání nebo řízení topení

Ne, zvolte jiný model, pokud:

• základní přístroj řady MIX2 ještě nemáte, pak zvolte nejprve JMG 4 T KNX
• máte pohony na 24 V DC, pak zvolte JME 4 T 24V KNX
• chcete samostatný aktor bez základního přístroje, pak zvolte JM 4 T KNX pro 4 pohony nebo JM 8 T KNX pro 8 pohonů
• řídíte jediný pohon z krabice pod omítkou, pak zvolte JU 1 KNX
• k pohonu nevede kabel sběrnice, pak zvolte rádiový aktor JU 1 S RF KNX pro KNX RF

Hlavní vlastnosti

• rozšiřovací přístroj řady MIX2 pro žaluzie
• 4 kanály, každý s kontaktem pro směr nahoru a dolů
• bezpotenciálové spínací kontakty 6 A při 240 V AC
• připojení k základnímu přístroji posuvným konektorem
• ruční ovládání a LED stavu nahoru a dolů pro každý kanál
• KNX TP s podporou KNX Data Secure
• šířka 4 TE, montáž na DIN lištu

Co produkt umí

Každý kanál řídí jeden pohon, ať je to venkovní žaluzie, roleta, markýza, jiné stínicí zařízení, clona proti pohledu, střešní výlez nebo větrací klapka. Pro směr nahoru a pro směr dolů má kanál samostatný bezpotenciálový spínací kontakt. Jeho spínací schopnost 6 A při 240 V AC výrobce udává pro cos φ 1.

Rozšiřovací přístroj sám o sobě nepracuje, vždy doplňuje základní přístroj řady MIX2. K jednomu základnímu přístroji se připojí nejvýše dva rozšiřovací moduly MIX nebo MIX2 a jejich funkce lze libovolně kombinovat, takže vedle žaluzií může v sestavě být i spínání, stmívání, řízení topení nebo binární vstupy. Funkce kopírování urychlí parametrizaci.

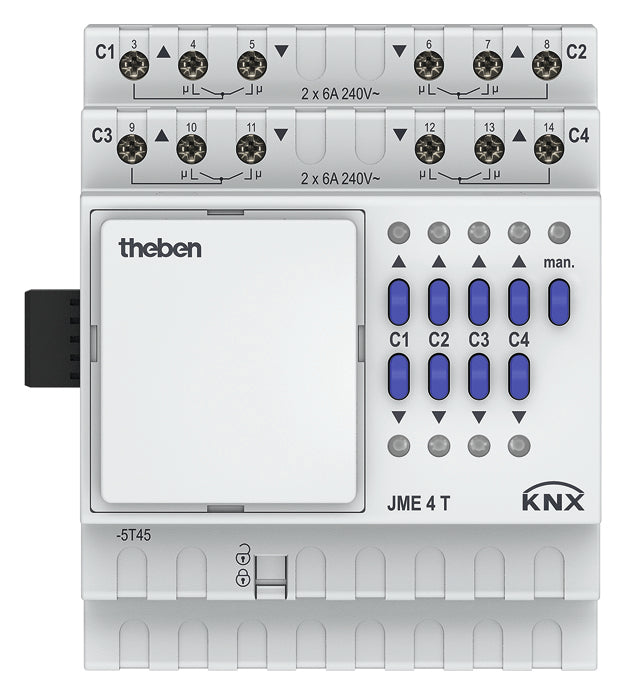

Tlačítky kanálů C1 až C4 pohony ovládáte přímo na přístroji. Roleta se jedním stiskem rozjede a dalším zastaví. U žaluzie krátký stisk jednou natočí lamely, dlouhý stisk spustí jízdu a další stisk během jízdy ji zastaví. LED při tom ukazují, kterým směrem kanál jede. Ruční režim, ve kterém pohony nereagují na povely ze sběrnice, musí být povolen v ETS.

Ovládání a komunikace

Rozšiřovací přístroj pracuje na sběrnici KNX TP v sestavě se základním přístrojem, který podle návodu nese odnímatelný sběrnicový modul KNX. Komunikace sestavy podporuje KNX Data Secure. Kanály se parametrizují v ETS, kde se vybírá aplikační program a přenášejí parametry a adresy. Databáze pro ETS je ke stažení na www.theben.de.

Instalace a použití

Nejprve nacvaknete na DIN lištu podle EN 60715 základní přístroj. Na rozšiřovacím přístroji odjistíte posuvník a sejmete kryt, přístroj nacvaknete vedle základního a oba pevně přisunete k sobě. Posuvníkem je propojíte, kryt nasadíte zpět a zajistíte.

Pohony se připojují šroubovými svorkami. Plný vodič může mít průřez 0,5 až 6 mm², lanko s dutinkou 0,5 až 4 mm². Napájecí napětí přístroje je 110 až 240 V AC při 50 až 60 Hz.

Kde najde využití

• doplnění dalších žaluzií k existující sestavě MIX2 bez výměny základního přístroje
• venkovní žaluzie s natáčením lamel
• rolety a markýzy
• stínicí zařízení a clony proti pohledu
• střešní výlezy a větrací klapky

Důležité před nákupem

• Bez základního přístroje řady MIX2 rozšiřovací přístroj nepoužijete. Na jeden základní přístroj připadají nejvýše dva rozšiřovací.
• Připojujte jen pohony s mechanickými nebo elektronickými koncovými spínači a ověřte jejich seřízení, jinak může dojít k poškození přístroje.
• Třífázové motory připojovat nelze.
• Přístroj je určen pro pohony na síťové napětí. Pro stejnosměrné pohony slouží JME 4 T 24V KNX se základním přístrojem JMG 4 T 24V KNX, které mají místo spínacích kontaktů přepínací.
• Když na jeden kanál paralelně připojíte více motorů, řiďte se údaji těchto pohonů a podle potřeby použijte oddělovací relé, jinak se motory mohou zničit.
• Bezpečné malé napětí SELV je přípustné jen tehdy, když ho spíná celý přístroj. SELV a síťové napětí na kanálech jednoho přístroje nemíchejte.
• Mezi síťovým napětím a sběrnicí dodržte dostatečnou izolaci a sběrnici pokládejte podle EN 50428.
• Krytí IP 20, okolní teplota -5 až 45 °C, provoz jen v uzavřených suchých prostorách.
• Montáž a připojení svěřte elektrikáři.

Časté dotazy

Ke kterému základnímu přístroji JME 4 T KNX připojím?
K základnímu přístroji řady MIX2, například k žaluziovému aktoru JMG 4 T KNX. Vedle něj mohou v sestavě být i jiné moduly MIX nebo MIX2.

Kolik žaluzií tak celkem ovládnu?
Základní přístroj JMG 4 T KNX se dvěma rozšiřovacími JME 4 T KNX řídí až 12 pohonů.

Potřebuje rozšiřovací přístroj vlastní připojení na sběrnici?
Podle návodu má rozšiřovací přístroj na místě sběrnicového modulu kryt a se základním přístrojem ho propojíte posuvným konektorem.

Jak uvedu do provozu motory s elektronickými koncovými spínači?
Kanál nastavte v ETS na elektronický motor a zapněte režim podpory při uvádění do provozu tlačítkem man. Po dobu režimu bliká LED man.

Mohu pohony vyzkoušet bez naprogramování?
Ruční uvedení do provozu a ovládání tlačítky fungují i bez sběrnicového modulu a bez napětí sběrnice. Ruční režim tlačítkem man. ale musí být nejdřív povolen v ETS, počítejte proto s alespoň základní parametrizací.

Mohu kanály připojit na libovolnou fázi?
Ano, kontakty smějí spínat libovolný fázový vodič.

JME 4 T KNX nebo JMG 4 T KNX?

JME 4 T KNX zvolte, pokud už základní přístroj MIX2 máte a potřebujete další kanály. JMG 4 T KNX zvolte, pokud sestavu teprve zakládáte.
