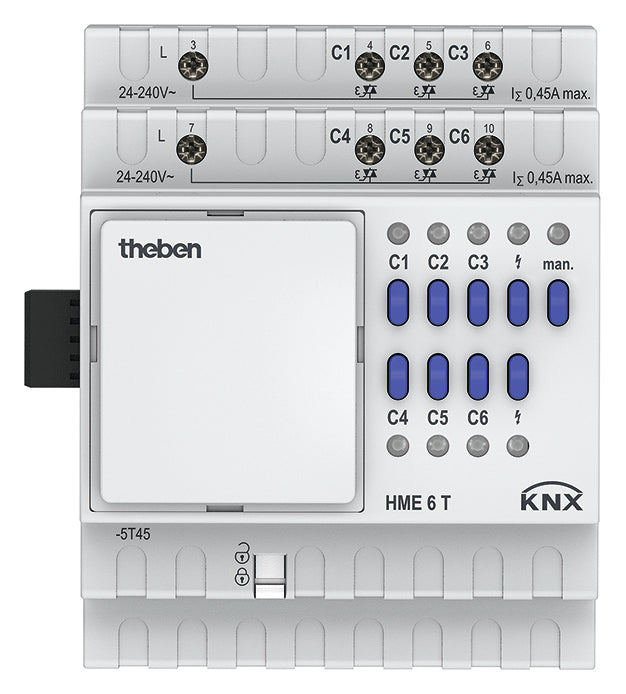

THEBEN 4930245 HME 6 T KNX Aktor topení 6násobný na DIN lištu, rozšiřovací přístroj

Došly vám v rozvaděči kanály pro termické pohony a nechcete kvůli tomu měnit celý aktor topení? HME 6 T KNX je šestinásobný rozšiřovací modul aktoru topení řady MIX2 na DIN lištu o šířce 4 TE. Připojuje se k základnímu modulu, například HMG 6 T KNX, a přidá mu dalších 6 triakových výstupů pro termické pohony 24 až 240 V AC s vlastními regulátory. Ke každému základnímu modulu lze připojit až 2 rozšiřovací moduly, takže instalace roste po šesti kanálech podle potřeby.

Je to pro mě?

Ano, pokud:

• už máte základní modul řady MIX2 a potřebujete dalších šest kanálů pro termické pohony
• řídíte topné okruhy nebo chladicí stropy s termickými pohony na střídavé napětí
• chcete pohony ovládat ručně tlačítky na přístroji, i když sběrnice ještě neběží
• chcete mít stav každého kanálu vidět přímo na LED v rozvaděči
• potřebujete, aby výstupy hlídala ochrana proti zkratu a přetížení
• plánujete instalaci po etapách a další kanály chcete doplnit později

Ne, zvolte jiný model, pokud:

• zakládáte novou instalaci a základní modul ještě nemáte, pak zvolte HMG 6 T KNX a tento modul k němu doplňte
• stačí vám samostatný šestikanálový aktor, který rozšiřovat nebudete, pak zvolte kompaktní HM 6 T KNX
• potřebujete dvanáct kanálů v jednom pouzdře, pak zvolte HM 12 T KNX
• máte pohony 24 V DC nebo s řízením 0 až 10 V a aktor chcete v rozdělovači, pak zvolte HMT 6 S KNX
• řídíte jedinou místnost, máte termické pohony 230 V a aktor chcete pod omítku, pak zvolte HU 1 KNX
• chcete motorický pohon s regulátorem přímo na ventilu, pak zvolte CHEOPS S KNX

Hlavní vlastnosti

• rozšiřovací modul řady MIX2 se 6 triakovými výstupy pro termické pohony
• 2 skupiny po 3 výstupech, každá s celkovým proudem nejvýše 0,45 A
• 6 integrovaných regulátorů, spojitá nebo spínací akční veličina
• provozní režimy komfort, pohotovost, noční útlum a ochrana proti mrazu nebo přehřátí
• letní provoz a ochrana ventilů, kterou lze vypnout
• ochrana výstupů proti zkratu a přetížení
• ruční ovládání na přístroji i bez napětí sběrnice a LED stavu každého kanálu
• pohotovostní příkon kolem 0,2 W

Co produkt umí

Modul rozšiřuje základní modul řady MIX2 o šest kanálů, které mají vlastní integrované regulátory. Akční veličinu volíte spojitou, nebo spínací, a výstupy podle ní spínají elektronické pohony topení nebo chladicích stropů. K dispozici jsou provozní režimy komfort, pohotovost, noční útlum a ochrana proti mrazu, při chlazení ochrana proti přehřátí, přepnutí do letního provozu a ochrana ventilů, kterou lze vypnout.

Výstupy jsou triakové a rozdělené do dvou skupin, C1 až C3 a C4 až C6. Každá skupina smí dohromady odebírat nejvýše 450 mA a jednotlivé kanály mohou spínat i různé fáze. Ochrana proti zkratu a přetížení výstupy hlídá a poruchu smažete tlačítkem na přístroji.

Ovládání a komunikace

Aplikační program a parametry se nastavují v ETS ve verzi 5.7.3 nebo novější, databázi ETS najdete na webu výrobce.

Výstupy ovládáte i tlačítky přímo na přístroji. Bez stisknutého tlačítka man. kanálovým tlačítkem kanál zapnete nebo vypnete a ruční zásah po 5 minutách sám skončí. Se stisknutým tlačítkem man. zůstane nastavený stav trvale. Ruční uvedení do provozu a ovládání funguje i bez napětí sběrnice, takže pohony vyzkoušíte hned po zapojení. LED každého kanálu ukazuje, zda je sepnutý.

Instalace a použití

Modul se montuje na DIN lištu podle EN 60715 vedle základního modulu a napájí se ze sítě 110 až 240 V AC s tolerancí plus 10 a minus 15 %. Napájení a pohony se připojují šroubovými svorkami pro plné vodiče 0,5 až 6 mm² nebo lanka s dutinkou 0,5 až 4 mm². Je určen pro objektové stavby, jako jsou kanceláře, veřejné budovy a hotely.

Kde najde využití

• rozšíření stávající instalace MIX2 o další topné okruhy
• kanceláře a hotely, kde se topení po místnostech řídí z jednoho rozvaděče
• chladicí stropy s termickými pohony
• etapová výstavba, kde se kanály doplňují podle obsazení budovy

Důležité před nákupem

• Jde o rozšiřovací modul. Pro provoz v systému KNX potřebujete základní modul řady MIX2, například HMG 6 T KNX.
• K jednomu základnímu modulu připojíte nejvýše dva rozšiřovací moduly řady MIX nebo MIX2.
• Výstupy nejsou bezpotenciálové, triakem spínají pohony na střídavé napětí 24 až 240 V AC. Schéma zapojení najdete v datasheetu.
• Proudový limit platí pro celou skupinu tří kanálů, ne pro jeden výstup. Kvůli zapínacímu proudu pohonů výrobce navíc doporučuje připojit na jeden kanál nejvýše 1 pohon 24 V AC, nebo nejvýše 5 pohonů 230 V AC.
• Malé bezpečné napětí SELV smí modul spínat, jen když ho spínají všechny jeho kanály. Pohony na SELV a na síťové napětí na jednom modulu nekombinujte.
• Modul potřebuje vlastní síťové napájení 110 až 240 V AC, počítejte s ním při zapojení rozvaděče.
• Patří jen do uzavřených suchých prostor. Krytí je IP 20 a provozní teplota -5 až +45 °C.
• Termické pohony nejsou součástí balení, jako příslušenství se nabízejí pohony ALPHA 5 ve dvou napěťových provedeních.
• Montáž smí provádět jen elektrikář a před montáží je nutné odpojit síťové napětí.

Časté dotazy

Kolik kanálů mohu mít s jedním základním modulem?
Se šestikanálovým základním modulem HMG 6 T KNX a dvěma moduly HME 6 T KNX řídíte celkem 18 kanálů.

Mohou kanály spínat pohony na různých fázích?
Ano, spínání různých fází je možné.

Hodí se modul i pro chlazení?
Ano. Je určený pro termické pohony topení i chladicích stropů.

Jak smažu hlášení přetížení nebo zkratu?
Tlačítkem na přístroji, které slouží k mazání poruch přetížení a zkratu.

Vyzkouším pohony ještě před naprogramováním?
Ano. Kanál zapnete kanálovým tlačítkem a ruční zásah po 5 minutách sám skončí, pokud nepoužijete trvalý ruční režim.

Jakou verzi ETS potřebuji?
ETS 5.7.3 nebo novější.

HME 6 T KNX nebo HMG 6 T KNX?

HME 6 T KNX zvolte, pokud už základní modul máte a potřebujete další kanály. HMG 6 T KNX zvolte jako první aktor nové instalace, ke kterému rozšiřovací moduly později doplníte.
