THEBEN 4940255 JM 8 T KNX Žaluziový aktor 8násobný na DIN lištu

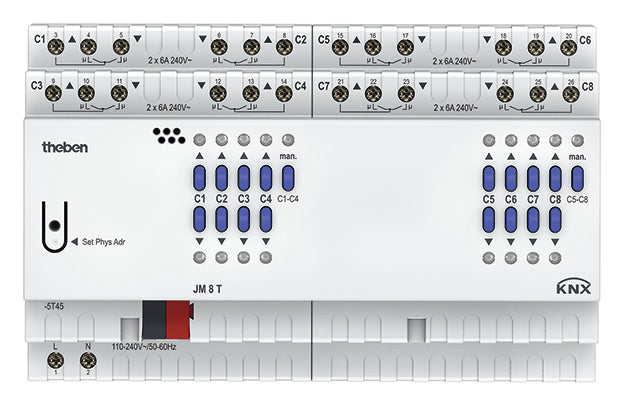

Potřebujete z jednoho přístroje v rozvaděči řídit osm žaluzií, rolet nebo markýz na síťové napětí? JM 8 T KNX je osminásobný žaluziový aktor řady FIX2 v kompaktním pouzdře na DIN lištu. Ke každému kanálu patří bezpotenciálový spínací kontakt pro jízdu nahoru a druhý pro jízdu dolů, LED, která ukazuje směr, a tlačítko pro ruční ovládání. Aktor je určen pro kancelářské a veřejné budovy nebo hotely.

Je to pro mě?

Ano, pokud:

• máte 8 pohonů žaluzií, rolet, markýz, střešních výlezů nebo větracích klapek na síťové napětí
• chcete všechny kanály v jednom samostatném přístroji na DIN lištu
• připojujete se na sběrnici KNX TP
• chcete mít možnost pohony po povolení v ETS ovládat tlačítky přímo na aktoru
• stavíte kanceláře, veřejné budovy nebo hotely

Ne, zvolte jiný model, pokud:

• stačí vám 4 pohony, pak zvolte JM 4 T KNX o šířce 4 TE
• máte pohony na 24 V DC, pak zvolte JM 8 T 24V KNX
• chcete modulární sestavu s rozšiřovacími přístroji, pak zvolte základní přístroj JMG 4 T KNX řady MIX2
• chcete jedním přístrojem spínat světla nebo řídit žaluzie podle potřeby, pak zvolte RM 16 T KNX, jehož kanály se nastaví jako spínací nebo žaluziové
• řídíte jediný pohon z krabice pod omítkou, pak zvolte JU 1 KNX
• k pohonu nevede kabel sběrnice, pak zvolte rádiový aktor JU 1 S RF KNX

Hlavní vlastnosti

• 8 žaluziových kanálů, každý s kontaktem nahoru a dolů
• bezpotenciálové spínací kontakty 6 A při 240 V AC
• napájení 110 až 240 V AC, 50 až 60 Hz
• kompaktní přístroj řady FIX2, šířka 8 TE
• KNX TP, odběr ze sběrnice nejvýše 4 mA
• ruční ovládání tlačítky a LED stavu u každého kanálu
• funkce kopírování pro rychlou parametrizaci

Co produkt umí

Každý z osmi kanálů řídí jeden pohon nezávisle na ostatních. Hodí se pro žaluzie, rolety, markýzy a podobné závěsy, pro další zařízení na stínění a ochranu před pohledy, střešní výlezy i větrací klapky na síťové napětí. Pro každý směr je v kanálu samostatný mikrokontakt typu spínací a spínat smí libovolný fázový vodič.

Tlačítky kanálů pohony ovládáte přímo na přístroji. Roleta se jedním stiskem rozjede a dalším zastaví. U žaluzie krátký stisk jednou natočí lamely, dlouhý stisk spustí jízdu a další stisk během jízdy ji zastaví, svítící LED přitom ukazuje kanál, jehož pohon je v pohybu. Ruční ovládání na přístroji funguje i bez napětí sběrnice.

Po stisku tlačítka man. se rozsvítí LED man. a aktor přestane provádět telegramy ze sběrnice, takže pohony nikdo nerozjede z vizualizace ani z tlačítek v místnostech. Opětovným stiskem man. se vrátíte k běžnému provozu. Ovládání tlačítky i ruční režim musí být povoleny v ETS. Funkce kopírování zkrátí parametrizaci osmi kanálů.

Ovládání a komunikace

Aktor komunikuje po sběrnici KNX TP, napětí sběrnice je 21 až 32 V DC. Aplikační program vyberete v ETS a tam také nastavíte parametry a adresy a nahrajete je do přístroje. Databáze pro ETS je na www.theben.de. Řada FIX2 zahrnuje kompaktní přístroje pro spínání, stmívání, topení a řízení.

Instalace a použití

Přístroj se nacvakne na DIN lištu podle EN 60715. Silové vodiče se připojují šroubovými svorkami, plný vodič 0,5 až 6 mm² a lanko s dutinkou 0,5 až 4 mm², sběrnice svorkou KNX. Před připojením odpojte napětí.

Vedle sběrnice potřebuje aktor síťové napájení, v pohotovosti odebírá přibližně 0,5 W.

Kde najde využití

• kancelářské budovy s mnoha okny a venkovními žaluziemi
• veřejné budovy a hotely s roletami nebo markýzami
• rozvaděče, kde chcete osm pohonů na jedné sběrnicové svorce a jednom síťovém přívodu aktoru
• střešní výlezy a větrací klapky na síťové napětí

Důležité před nákupem

• Aktor je pro pohony na síťové napětí. Pro pohony 24 V DC existuje samostatný model.
• Spínací proud 6 A je uveden pro 240 V AC a účiník 1, což odpovídá odporové zátěži. Údaj pro motory, tedy indukční zátěž, uveden není, a proud pohonu si proto ověřte u jeho výrobce. Kontakt potřebuje minimální zátěž 12 V a 100 mA.
• Síťové napájení aktoru snese odchylku +10 % a -15 % od rozsahu 110 až 240 V AC.
• Bezpečné malé napětí SELV smí aktor spínat jen tehdy, když ho spínají všechny kanály. Kanály se SELV a se síťovým napětím v jednom přístroji nemíchejte.
• Kontakty jsou bezpotenciálové, napájení pohonů přivádíte samostatně.
• Krytí je IP 20, provozní teplota -5 až 45 °C, provoz jen v uzavřených suchých prostorách.
• Třída ochrany II platí při montáži podle určení.
• Montáž smí provádět jen elektrikář, před montáží i demontáží odpojte síťové napětí.
• Ruční ovládání tlačítky funguje, jen když je povoleno v ETS.
• V ručním režimu aktor ignoruje všechny telegramy ze sběrnice včetně centrálních a automatických povelů. Po servisním zásahu ho proto tlačítkem man. vypněte.
• Sběrnici připojte se správnou polaritou.

Časté dotazy

Jaký kontakt má každý kanál?
Pro směr nahoru i dolů bezpotenciálový spínací kontakt. V klidu je rozpojený, takže bez povelu pohon stojí.

Potřebuje aktor kromě sběrnice napájení?
Ano, napájí se ze sítě. Ze sběrnice odebírá jen malý proud.

Mohu kanály připojit na různé fáze?
Ano, kontakty smějí spínat libovolný fázový vodič.

Proč pohony nereagují na tlačítka v místnosti?
Zkontrolujte, zda není zapnutý ruční režim. Když svítí LED man., telegramy ze sběrnice se neprovádějí.

Jak natočím lamely žaluzie ručně?
Krátkým stiskem tlačítka kanálu, lamely se jednou natočí.

Kde aktor nastavím?
V ETS, kde se vybírá aplikační program a přenášejí parametry a adresy.

JM 8 T KNX nebo JM 4 T KNX?

JM 8 T KNX zvolte, pokud chcete 8 pohonů v jednom přístroji. JM 4 T KNX zvolte, pokud vám stačí 4 pohony.
