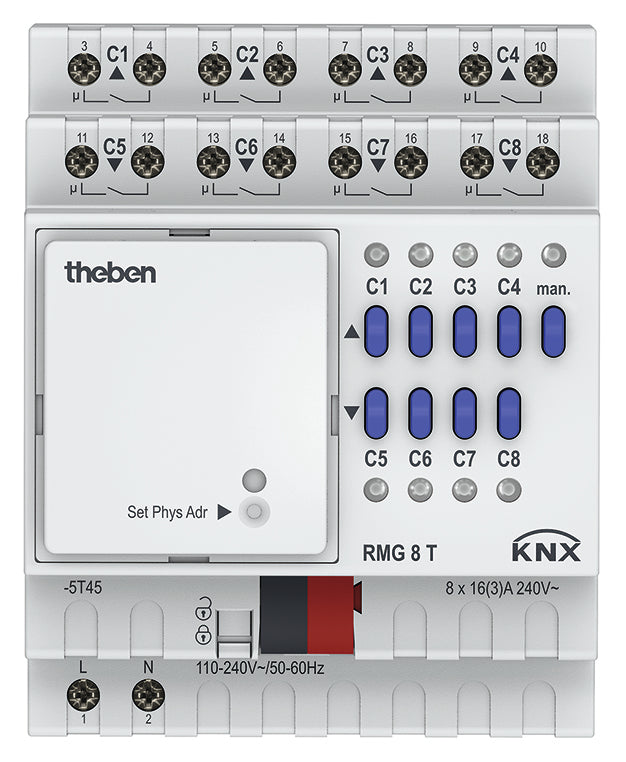

THEBEN 4930200 RMG 8 T KNX Spínací a žaluziový aktor 8- nebo 4násobný na DIN lištu, základní přístroj

Potřebujete v rozvaděči jedním přístrojem spínat světla a zároveň ovládat žaluzie nebo rolety, a počítáte s tím, že se instalace později rozroste? RMG 8 T KNX je základní modul řady MIX2 s osmi reléovými výstupy. Každou dvojici sousedních kanálů můžete v ETS nastavit buď jako dva spínací kanály, nebo jako jeden žaluziový, takže přístroj pracuje jako osminásobný spínací, čtyřnásobný žaluziový nebo smíšený aktor. K základnímu modulu připojíte až dva rozšiřovací moduly MIX nebo MIX2.

Je to pro mě?

Ano, pokud:

• chcete v jednom přístroji kombinovat spínání osvětlení a ovládání žaluzií, rolet nebo markýz
• potřebujete osm spínacích, nebo až čtyři žaluziové kanály s bezpotenciálovými kontakty
• chcete systém později rozšířit o další moduly MIX nebo MIX2 bez nového základního přístroje
• spínáte LED svítidla, zářivky nebo klasické a halogenové žárovky
• potřebujete zabezpečenou komunikaci KNX Data Secure
• chcete mít možnost ovládat výstupy ručně přímo na přístroji i bez napětí sběrnice

Ne, zvolte jiný model, pokud:

• spínáte kapacitní zátěže a velké skupiny LED svítidel s vysokým zapínacím proudem, nebo chcete měřit proud v každém kanálu, pak zvolte RMG 4 I KNX, případně k tomuto přístroji doplňte rozšiřovací modul RME 4 I KNX
• potřebujete jen žaluziový aktor s kopírováním parametrů mezi kanály, pak zvolte JMG 4 T KNX
• máte pohony žaluzií na 24 V, pak zvolte JMG 4 T 24V KNX
• potřebujete osvětlení stmívat, pak zvolte univerzální stmívací aktor DMG 2 T KNX

Hlavní vlastnosti

• 8 reléových kanálů, volitelně jako spínací nebo po dvou jako žaluziové
• bezpotenciálové spínací kontakty 16 A při cos φ 1
• LED do 600 W na kanál, zapínací proud do 800 A po dobu 200 µs
• základní modul MIX2 pro až dva rozšiřovací moduly
• odnímatelný sběrnicový modul KNX, KNX Data Secure
• LED stavu a ruční ovládání u každého kanálu
• napájení 110 až 240 V AC, šířka 4 moduly

Co produkt umí

Ve spínacím režimu nabízí každý kanál běžné zapnutí a vypnutí, zpožděné zapnutí a vypnutí, impulzní funkci a funkci schodišťového osvětlení s předběžným varováním před zhasnutím. Pro každý kanál zvolíte, zda se relé chová jako spínací, nebo rozpínací kontakt. Kanály lze logicky propojovat funkcemi blokování, uvolnění, A a NEBO a mohou se účastnit centrálních povelů, jako je trvale zapnuto, trvale vypnuto nebo centrální spínání, a také ukládání a vyvolávání scén.

Když dvojici sousedních kanálů přepnete na žaluziovou funkci, ovládá pohony žaluzií, rolet, markýz a dalších zařízení pro stínění a ochranu soukromí, ale také střešní okna a větrací klapky. Funkci volíte pro každou dvojici zvlášť, na jednom přístroji tak můžete mít například dvě žaluzie a čtyři světelné okruhy.

Ovládání a komunikace

Aktor se nastavuje v ETS verze 5.7.3 nebo novější, databázi pro ETS najdete na www.theben.de. Podporuje KNX Data Secure. Sběrnicový modul KNX je odnímatelný, přístroj a sběrnicový modul tak vyměníte nezávisle na sobě a přístroj lze nahradit bez nového programování.

U každého kanálu ukazuje LED stav sepnutí a tlačítko kanálu umožňuje ruční ovládání, a to i bez sběrnicového modulu a bez napětí sběrnice. Ruční spínání výstupů musí být povolené v ETS. Po stisku tlačítka man. se rozsvítí jeho LED a přístroj přestane vykonávat telegramy ze sběrnice, dalším stiskem se vrátí do běžného provozu. U žaluziového kanálu rozjede krátký stisk roletu nahoru nebo dolů a další stisk ji zastaví. U žaluzie krátký stisk natočí lamely o jeden krok a dlouhý stisk spustí jízdu.

Instalace a použití

RMG 8 T se montuje na DIN lištu TH 35 do rozvaděče v uzavřených a suchých prostorách. Napájí se ze sítě 110 až 240 V AC s tolerancí plus 10 a minus 15 %, 50 až 60 Hz, v pohotovostním režimu odebírá asi 0,3 W. Ze sběrnice odebírá nejvýše 4 mA. Výstupy se připojují šroubovými svorkami pro plné vodiče 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm².

Kde najde využití

• kancelářské budovy, kde jeden rozvaděč obsluhuje světla i žaluzie v několika místnostech
• veřejné budovy a hotely s centrálními povely pro všechna světla nebo všechny žaluzie
• chodby a schodiště s funkcí schodišťového osvětlení a varováním před zhasnutím
• ovládání střešních oken a větracích klapek
• instalace, které se budou postupně rozšiřovat o další moduly MIX2

Důležité před nákupem

• Kontakty zvládnou 16 A při cos φ 1, ale u induktivní zátěže při cos φ 0,6 jen 3 A. U induktivních zátěží, jako jsou motory pohonů, proto počítejte s nižší hodnotou.
• U LED zdrojů do 2 W je zatížitelnost jen 55 W na kanál, u silnějších LED zdrojů 600 W. Zapínací proud nesmí překročit 800 A po dobu 200 µs.
• Zářivky s klasickým předřadníkem a paralelní kompenzací smí mít nejvýše 1300 W a kapacitu 140 µF, nekompenzované 2000 VA, s elektronickým předřadníkem 1200 W a kompaktní zářivky 300 W. Klasické a halogenové žárovky do 2000 W.
• Bezpečné malé napětí SELV smíte spínat jen tehdy, když SELV spínají všechny kanály modulu. Kombinace SELV a síťového napětí na jednom přístroji není přípustná.
• Žaluziový kanál vždy zabere dva sousední výstupy. Při čtyřech žaluziích jsou obsazené všechny kanály.
• Minimální zátěž kontaktu je 12 V a 100 mA.
• Na jeden základní modul připojíte nejvýše dva rozšiřovací moduly MIX nebo MIX2, celá sestava tedy může mít nejvýše tři přístroje.
• Přístroj je určený do suchých uzavřených prostor s okolní teplotou minus 5 až plus 45 °C, krytí je IP 20.

Časté dotazy

Mohu na jednom přístroji kombinovat světla a žaluzie?
Ano. Funkci volíte pro každou dvojici sousedních kanálů zvlášť, například dvě žaluzie a čtyři spínané okruhy.

Jaké rozšiřovací moduly mohu připojit?
K RMG 8 T připojíte až dva rozšiřovací moduly řady MIX nebo MIX2, například RME 8 T KNX se stejnou kombinovanou funkcí, RME 8 S KNX pro osm spínaných okruhů nebo RME 4 I KNX s měřením proudu.

Musím po výměně přístroje znovu programovat?
Ne. Odnímatelný sběrnicový modul KNX umožňuje vyměnit přístroj bez nového programování.

Funguje ruční ovládání při výpadku sběrnice?
Ano. Výstupy lze ovládat tlačítky na přístroji i bez napětí sběrnice a bez sběrnicového modulu, pokud je ruční ovládání povolené v ETS.

Mohou kanály spínat různé fáze?
Ano, spínání různých fází je možné, výstupy jsou bezpotenciálové kontakty.

Jakou verzi ETS potřebuji?
ETS ve verzi 5.7.3 nebo novější.

RMG 8 T KNX nebo RMG 8 S KNX?

RMG 8 T KNX zvolte, pokud chcete na jednom přístroji kombinovat světla a žaluzie. RMG 8 S KNX zvolte, pokud budete jen spínat osvětlení a další spotřebiče.
