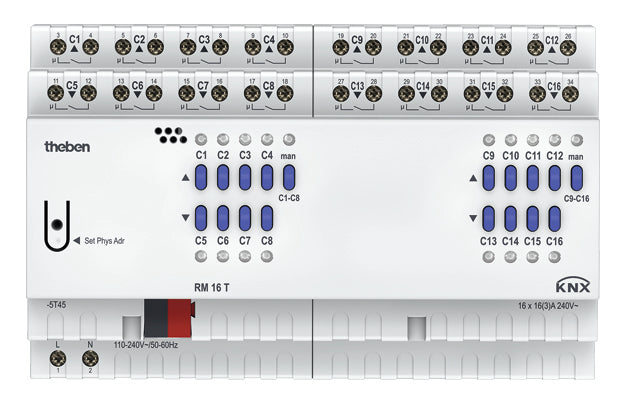

THEBEN 4940205 RM 16 T KNX Spínací a žaluziový aktor 16- nebo 8násobný na DIN lištu

Řešíte rozvaděč pro celé patro kanceláří nebo hotelové křídlo, kde se spíná hodně světel a ovládá mnoho žaluzií? RM 16 T KNX je kombinovaný aktor kompaktní řady FIX2 se šestnácti reléovými kanály. Funkci kanálů volíte v ETS, spínací, nebo žaluziová. Nejvýše nabídne 16 spínacích okruhů, nebo 8 žaluziových kanálů. U každého kanálu je LED stavu a tlačítko pro ruční ovládání, které funguje i bez napětí sběrnice.

Je to pro mě?

Ano, pokud:

• potřebujete v jednom přístroji velký počet spínaných okruhů nebo žaluziových pohonů
• chcete aktor, jehož kanály podle potřeby nastavíte pro spínání světel, nebo pro žaluzie, rolety a markýzy
• dáváte přednost jednomu přístroji před skládáním z několika modulů
• spínáte LED svítidla, zářivky nebo klasické a halogenové žárovky
• chcete ruční ovládání každého kanálu i bez napětí sběrnice
• montujete do kancelářské, veřejné budovy nebo hotelu

Ne, zvolte jiný model, pokud:

• stačí vám 8 spínacích nebo 4 žaluziové kanály na 4 modulech, pak zvolte RM 8 T KNX
• budete jen spínat a žaluzie neovládáte, pak zvolte RM 16 S KNX
• chcete instalaci rozšiřovat po modulech řady MIX2, pak zvolte RMG 8 T KNX, který podporuje i KNX Data Secure
• spínáte proudy nad 16 A, pak zvolte výkonový aktor RM 4 H KNX s kontakty 25 A

Hlavní vlastnosti

• 16 spínacích nebo 8 žaluziových kanálů, funkci kanálů zvolíte v ETS
• 16 A při cos φ 1, žárovky a halogenové žárovky do 2000 W na kanál
• LED do 600 W na kanál, zapínací proud do 800 A po dobu 200 µs
• LED stavu a ruční ovládání u každého kanálu
• pohotovostní příkon asi 0,5 W
• kompaktní řada FIX2, šířka 8 modulů

Co produkt umí

Spínací kanál zapíná a vypíná, nabízí zpožděné zapnutí a vypnutí, impulzní funkci a schodišťové osvětlení, které před zhasnutím varuje. Kontakt relé je spínací, parametrem druhu kontaktu v ETS ale nastavíte, zda se kanál chová jako spínací, nebo rozpínací kontakt. Logické funkce blokování, uvolnění, A a NEBO vážou spínání na další podmínky. Kanály reagují na centrální povely trvale zapnuto, trvale vypnuto a centrální spínání a umějí ukládat a vyvolávat scény.

Ve žaluziovém režimu ovládá aktor pohony žaluzií, rolet nebo markýz, a to nejvýše osm.

Ovládání a komunikace

K instalaci KNX se aktor připojuje sběrnicovou svorkou, ze sběrnice odebírá nejvýše 4 mA. Parametry a adresy nastavíte v ETS, databázi pro ETS najdete na www.theben.de.

Kanálovými tlačítky výstupy zapnete a vypnete, pokud je ruční ovládání povolené v ETS, a LED u kanálu ukazuje jeho stav. Roleta se jedním stiskem rozjede a dalším zastaví. Žaluzie po krátkém stisku natočí lamely o krok, po dlouhém stisku vyjede nebo sjede a stisk během jízdy ji zastaví. Tlačítko man. přepne přístroj do režimu, kdy nevykonává telegramy ze sběrnice, a jeho LED svítí. Dalším stiskem se vrátí do běžného provozu.

Instalace a použití

RM 16 T se montuje na DIN lištu podle EN 60715 do rozvaděče, výhradně v uzavřených suchých prostorách a jen elektrikářem. Napájí se ze sítě 110 až 240 V AC s tolerancí plus 10 a minus 15 %, 50 až 60 Hz. Pro výstupy jsou šroubové svorky pro plné vodiče 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm². Kontakty jsou bezpotenciálové a jednotlivé kanály mohou spínat různé fáze.

Kde najde využití

• patrové rozvaděče kancelářských budov se světly a žaluziemi
• hotely s osvětlením a roletami v pokojích
• veřejné budovy s centrálními povely a scénami
• chodby a schodiště se schodišťovým osvětlením

Důležité před nákupem

• Žaluziových kanálů je nejvýše osm. Jak se spínací a žaluziové funkce dělí mezi jednotlivé kanály, si před návrhem rozvaděče ověřte v aplikačním programu ETS.
• Plný jmenovitý proud platí pro odporovou zátěž. U induktivní zátěže s cos φ 0,6 zvládne kontakt 3 A, s tím počítejte u motorů a transformátorů.
• LED zdroje do 2 W smí mít na kanál nejvýše 55 W, silnější LED zdroje 600 W.
• Paralelně kompenzované zářivky s klasickým předřadníkem do 1300 W a 140 µF, nekompenzované do 2000 VA, s elektronickým předřadníkem do 1200 W a kompaktní zářivky do 300 W.
• Bezpečné malé napětí SELV smíte spínat jen tehdy, když SELV spínají všechny kanály modulu.
• Minimální zátěž kontaktu je 12 V a 100 mA na kanál.
• Kromě sběrnice KNX potřebuje přístroj i síťové napájení, napájecí přívod proto počítejte do zapojení rozvaděče.
• Krytí IP 20, třída ochrany II a okolní teplota minus 5 až plus 45 °C, přístroj patří jen do suchého rozvaděče.

Časté dotazy

Kolik žaluzií RM 16 T ovládne?
Nejvýše osm žaluzií, rolet nebo markýz.

Podle jaké normy je aktor vyroben?
Při montáži podle návodu odpovídá normě EN 60669-2-1.

Funguje ruční ovládání při výpadku sběrnice?
Ano, tlačítka na přístroji fungují i bez napětí sběrnice, pokud ruční ovládání povolíte v ETS.

Hodí se pro markýzy?
Ano, aktor je určený pro žaluzie, rolety i markýzy.

Lze spínat různé fáze?
Ano, spínání různých fází je možné, každý kanál tak může být na jiné fázi rozvaděče.

Jaké napětí výstupy spínají?
Výstupy jsou určené pro 240 V AC a kontakty jsou bezpotenciálové.

RM 16 T KNX nebo RM 8 T KNX?

RM 16 T KNX zvolte pro velké rozvaděče s mnoha okruhy. RM 8 T KNX zvolte, pokud vám stačí polovina kanálů a chcete ušetřit místo.
