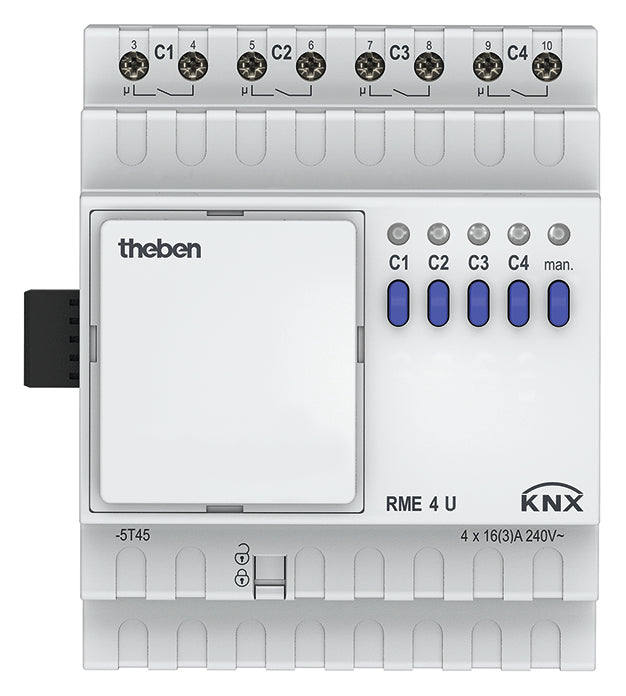

THEBEN 4930228 RME 4 U KNX Spínací aktor 4násobný na DIN lištu, rozšiřovací přístroj

Začali jste se čtyřkanálovým základním modulem řady MIX2 a teď vám okruhy nestačí? RME 4 U KNX je rozšiřovací modul řady MIX2 se čtyřmi reléovými spínacími kanály, který se k základnímu modulu přidá v rozvaděči. Každý kanál má LED stavu a tlačítko pro ruční ovládání a kanály mohou spínat libovolné fáze.

Je to pro mě?

Ano, pokud:

• máte základní modul MIX2, například RMG 4 U KNX, a chybí vám další výstupy
• potřebujete přidat čtyři okruhy osvětlení nebo jiných spotřebičů
• k základnímu modulu je zatím připojený nejvýše jeden rozšiřovací modul
• spínáte LED svítidla, zářivky nebo klasické a halogenové žárovky
• chcete, aby jednotlivé kanály spínaly různé fáze
• chcete ruční ovládání každého kanálu přímo na přístroji

Ne, zvolte jiný model, pokud:

• základní modul ještě nemáte, pak začněte základním modulem RMG 4 U KNX
• potřebujete přidat osm okruhů najednou, pak zvolte RME 8 S KNX
• chcete ovládat žaluzie nebo rolety, pak zvolte RME 8 T KNX
• spínáte kapacitní zátěže a velké skupiny LED svítidel s vysokým zapínacím proudem, nebo chcete měřit proud v každém kanálu, pak zvolte rozšiřovací modul RME 4 I KNX

Hlavní vlastnosti

• rozšiřovací modul řady MIX2 se 4 reléovými spínacími kanály
• 16 A při cos φ 1, odporová zátěž 3680 W na kanál
• zapínací proud do 800 A po dobu 200 µs
• spínání libovolných fází, bezpotenciálové kontakty
• KNX Data Secure ve spojení se základním modulem s Data Secure
• pohotovostní příkon asi 0,2 W, šířka 4 moduly

Co produkt umí

Každý kanál zapíná a vypíná, umí zpožděné zapnutí a vypnutí, impulzní funkci a schodišťové osvětlení, které před zhasnutím varuje. V ETS určíte, zda relé pracuje jako spínací, nebo rozpínací kontakt.

Logické funkce blokování, uvolnění, A a NEBO přidají ke spínání další podmínky. Kanály se zapojí do centrálních povelů trvale zapnuto, trvale vypnuto a centrální spínání a umějí ukládat a vyvolávat scény.

Ovládání a komunikace

Modul se nastavuje se základním modulem v ETS verze 5.7.3 nebo novější, databázi pro ETS najdete na www.theben.de. Zabezpečenou komunikaci KNX Data Secure využijete se základním modulem, který ji podporuje.

LED u každého kanálu ukazuje, zda je sepnutý. Kanálovými tlačítky zapnete a vypnete výstupy i bez napětí sběrnice, pokud je ruční ovládání povolené v ETS.

Instalace a použití

RME 4 U se montuje na DIN lištu TH 35 do rozvaděče vedle základního modulu, a to jen v uzavřených suchých prostorách. Výstupy se připojují šroubovými svorkami pro plné vodiče 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm². Spínané napětí na výstupu je 240 V AC.

Kde najde využití

• rozšíření menšího rozvaděče s RMG 4 U o další světelné okruhy
• kanceláře, kde přibyly místnosti nebo svítidla
• veřejné budovy a hotely s centrálními povely a scénami
• chodby a schodiště se schodišťovým osvětlením

Důležité před nákupem

• RME 4 U je rozšiřovací modul a bez základního modulu řady MIX2 ho nepoužijete. K jednomu základnímu modulu připojíte nejvýše dva rozšiřovací moduly MIX nebo MIX2.
• Plný jmenovitý proud platí pro odporovou zátěž. Při induktivní zátěži s cos φ 0,6 zvládne kontakt 3 A, s tím počítejte u motorů a transformátorů.
• LED zdroje do 2 W smí mít na kanál nejvýše 55 W, silnější LED zdroje 600 W.
• Paralelně kompenzované zářivky s klasickým předřadníkem do 1300 W a 140 µF, nekompenzované do 2000 VA, s elektronickým předřadníkem do 1200 W a kompaktní zářivky do 300 W. Klasické a halogenové žárovky do 2000 W.
• Bezpečné malé napětí SELV smíte spínat jen tehdy, když SELV spínají všechny kanály modulu.
• Minimální zátěž kontaktu je 12 V a 100 mA.
• Okolní teplota minus 5 až plus 45 °C.
• Krytí IP 20 a třída ochrany II, modul patří jen do suchého rozvaděče.

Časté dotazy

Funguje RME 4 U i bez základního modulu?
Ne, je to rozšiřovací modul, který pracuje jen se základním modulem řady MIX2. Pro samostatnou instalaci zvolte základní modul RMG 4 U KNX.

Ke kterým základním modulům ho připojím?
K základním modulům řady MIX2, například RMG 4 U KNX, RMG 8 S KNX nebo RMG 8 T KNX.

Kolik kanálů bude mít celá sestava?
Se základním modulem RMG 4 U KNX a dvěma moduly RME 4 U KNX celkem 12.

Mohou kanály spínat různé fáze?
Ano, spínání libovolných fází je přípustné, každý kanál tak může být na jiné fázi.

Ovládnu výstupy i bez sběrnice?
Ano, kanálovými tlačítky, pokud je ruční ovládání povolené v ETS.

Lze kanál nastavit jako rozpínací kontakt?
Ano, druh kontaktu, spínací, nebo rozpínací, patří mezi vlastnosti, které nastavujete v ETS.

RME 4 U KNX nebo RME 4 I KNX?

RME 4 U KNX zvolte pro běžné spínání čtyř okruhů. RME 4 I KNX zvolte, pokud spínáte velké skupiny LED svítidel nebo kapacitní zátěže, nebo pokud chcete měřit proud.
