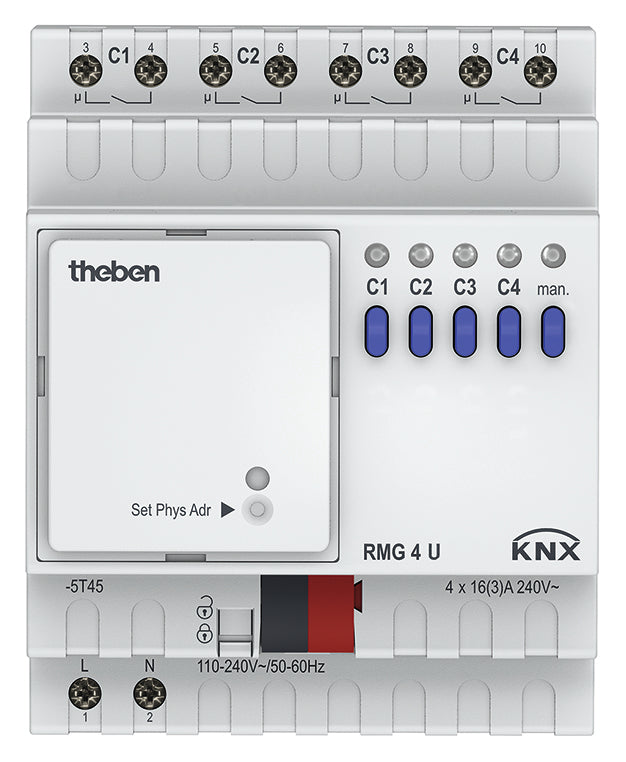

THEBEN 4930223 RMG 4 U KNX Spínací aktor 4násobný na DIN lištu, základní přístroj

Stačí vám v rozvaděči zatím čtyři spínané okruhy, ale chcete mít cestu k dalšímu rozšíření? RMG 4 U KNX je základní modul řady MIX2 se čtyřmi reléovými spínacími kanály. Každý kanál má LED stavu a tlačítko pro ruční ovládání a jednotlivé kanály mohou spínat libovolné fáze. K základnímu modulu připojíte až dva rozšiřovací moduly řady MIX nebo MIX2.

Je to pro mě?

Ano, pokud:

• potřebujete spínat čtyři okruhy osvětlení nebo jiných spotřebičů
• spínáte LED svítidla, zářivky nebo klasické a halogenové žárovky
• chcete začít menší sestavou a později ji rozšířit o moduly MIX nebo MIX2
• potřebujete zabezpečenou komunikaci KNX Data Secure
• chcete ruční ovládání každého kanálu i bez napětí sběrnice
• montujete do rozvaděče v uzavřeném suchém prostoru

Ne, zvolte jiný model, pokud:

• potřebujete osm spínacích kanálů v základním modulu, pak zvolte RMG 8 S KNX
• chcete ovládat i žaluzie nebo rolety, pak zvolte kombinovaný aktor RMG 8 T KNX
• spínáte kapacitní zátěže a velké skupiny LED svítidel s vysokým zapínacím proudem, nebo chcete měřit proud v každém kanálu, pak zvolte RMG 4 I KNX, případně k tomuto přístroji doplňte rozšiřovací modul RME 4 I KNX
• spínáte proudy nad 16 A, pak zvolte výkonový aktor RM 4 H KNX s kontakty 25 A

Hlavní vlastnosti

• 4 reléové spínací kanály, spínání libovolných fází
• 16 A při cos φ 1, odporová zátěž 3680 W na kanál
• zapínací proud do 800 A po dobu 200 µs
• základní modul MIX2 pro až dva rozšiřovací moduly
• odnímatelný sběrnicový modul KNX, KNX Data Secure
• LED stavu a ruční ovládání u každého kanálu
• napájení 110 až 240 V AC, šířka 4 moduly

Co produkt umí

Kanál zapíná a vypíná, umí zpožděné zapnutí a vypnutí, impulzní funkci a schodišťové osvětlení, které po nastavené době zhasne a předtím varuje. U každého kanálu nastavíte, zda se relé chová jako spínací, nebo rozpínací kontakt.

Logické funkce blokování, uvolnění, A a NEBO doplňují spínání o další podmínky. Kanály se mohou účastnit centrálních povelů trvale zapnuto, trvale vypnuto a centrální spínání a také ukládání a vyvolávání scén.

Ovládání a komunikace

Aktor se nastavuje v ETS verze 5.7.3 nebo novější, databázi pro ETS najdete na www.theben.de. Podporuje KNX Data Secure. Sběrnicový modul KNX je odnímatelný, přístroj a sběrnicový modul vyměníte nezávisle na sobě a přístroj nahradíte bez nového programování.

LED u každého kanálu ukazuje stav sepnutí. Kanálovými tlačítky výstupy zapnete a vypnete i bez sběrnicového modulu a bez napětí sběrnice, ruční ovládání ale musí být povolené v ETS. Po stisku tlačítka man. se rozsvítí jeho LED a přístroj nevykonává telegramy ze sběrnice, dalším stiskem se vrátí do běžného provozu.

Instalace a použití

RMG 4 U se montuje na DIN lištu TH 35 do rozvaděče v uzavřených suchých prostorách. Napájí se ze sítě 110 až 240 V AC s tolerancí plus 10 a minus 15 %, 50 až 60 Hz, v pohotovostním režimu odebírá asi 0,3 W a ze sběrnice nejvýše 4 mA. Výstupy se připojují šroubovými svorkami pro plné vodiče 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm².

Kde najde využití

• menší rozvaděče v kancelářích s několika světelnými okruhy
• veřejné budovy a hotely s centrálními povely a scénami
• schodiště a chodby s funkcí schodišťového osvětlení
• instalace, které začínají malou sestavou a postupně se rozšiřují o moduly MIX2

Důležité před nákupem

• Plný jmenovitý proud platí jen pro odporovou zátěž. U induktivní zátěže s cos φ 0,6 zvládne kontakt 3 A, to je rozhodující pro motory a transformátory.
• LED zdroje do 2 W smí mít na kanál nejvýše 55 W, silnější LED zdroje 600 W. Zapínací proud nesmí překročit 800 A po dobu 200 µs.
• Paralelně kompenzované zářivky s klasickým předřadníkem do 1300 W a 140 µF, nekompenzované do 2000 VA, s elektronickým předřadníkem do 1200 W a kompaktní zářivky do 300 W. Klasické a halogenové žárovky do 2000 W.
• Bezpečné malé napětí SELV smíte spínat jen tehdy, když SELV spínají všechny kanály modulu.
• Minimální zátěž kontaktu je 12 V a 100 mA.
• Na jeden základní modul připojíte nejvýše dva rozšiřovací moduly MIX nebo MIX2.
• Přístroj potřebuje kromě sběrnice KNX i síťové napájení.
• Krytí je IP 20 a okolní teplota minus 5 až plus 45 °C, přístroj patří do suchého rozvaděče.

Časté dotazy

Jak RMG 4 U rozšířím?
Připojíte až dva rozšiřovací moduly MIX nebo MIX2. Se dvěma RME 4 U KNX máte 12 stejných kanálů, místo nich můžete zvolit třeba RME 8 S KNX pro dalších osm okruhů nebo RME 8 T KNX pro žaluzie.

Mohou kanály spínat různé fáze?
Ano, spínání libovolných fází je přípustné.

Musím po výměně přístroje znovu programovat?
Ne. Odnímatelný sběrnicový modul KNX umožňuje přístroj vyměnit bez nového programování.

Ovládnu výstupy i bez sběrnice?
Ano, kanálovými tlačítky na přístroji, pokud je ruční ovládání povolené v ETS.

Lze kanál nastavit jako rozpínací kontakt?
Ano, chování spínacího, nebo rozpínacího kontaktu volíte pro každý kanál zvlášť.

Jakou verzi ETS potřebuji?
ETS ve verzi 5.7.3 nebo novější. Databázi pro ETS stáhnete na www.theben.de.

RMG 4 U KNX nebo RMG 4 I KNX?

RMG 4 U KNX zvolte pro běžné spínání čtyř okruhů s nízkým pohotovostním příkonem. RMG 4 I KNX zvolte pro velké skupiny LED svítidel, kapacitní zátěže a měření proudu.
