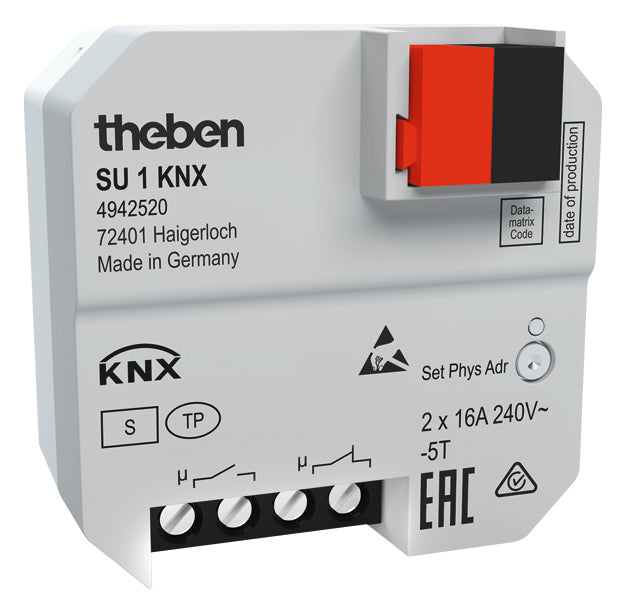

THEBEN 4942520 SU 1 KNX Spínací aktor 1násobný pod omítku

Potřebujete napojit na sběrnici KNX jedno světlo nebo jiný spotřebič přímo v instalační krabici a k tomu zachovat běžný vypínač či tlačítko? THEBEN SU 1 KNX je jednonásobný spínací aktor pod omítku se spínacím a rozpínacím kontaktem, který se vejde do krabice za vypínač. Má dva vstupy pro bezpotenciálová tlačítka, spínače nebo okenní kontakty, druhý vstup změří i teplotu externím čidlem, a podporuje zabezpečenou komunikaci KNX Data Secure. Hodí se do bytů, rodinných domů i kanceláří, hotelů a veřejných budov.

Je to pro mě?

Ano, pokud:

• chcete jeden okruh ovládat po sběrnici KNX bez místa v rozvaděči
• máte v místě kabel sběrnice KNX a chcete aktor schovat do instalační krabice
• chcete zachovat klasické tlačítko nebo vypínač, které bude spínat světlo přímo
• potřebujete v místnosti připojit okenní kontakt nebo měřit teplotu podlahy či vzduchu
• požadujete zabezpečenou komunikaci KNX Data Secure
• spínáte LED svítidla, halogeny nebo zářivky s elektronickým předřadníkem v běžném rozsahu výkonů

Ne, zvolte jiný model, pokud:

• v místě nemáte kabel sběrnice, jen síťové napájení, pak zvolte rádiový aktor SU 1 S RF KNX
• potřebujete ovládat žaluzii nebo roletu, pak zvolte aktor pod omítku JU 1 KNX
• chcete světlo stmívat, pak zvolte stmívací aktor pod omítku DU 1 KNX
• řídíte termické pohony ventilů topení, pak zvolte aktor topení pod omítku HU 1 KNX
• chcete do krabice jen připojit tlačítka a nic nespínat, pak zvolte tlačítkové rozhraní TA 4.1 KNX
• spínáte víc okruhů z rozvaděče, pak zvolte aktor na DIN lištu, například čtyřnásobný RM 4 U KNX

Hlavní vlastnosti

• 1 kanál, spínací a rozpínací kontakt se společným ovládáním
• kapacitní zátěž 130 µF, náběhový proud až 740 A po dobu 200 µs
• LED zdroje od 2 W v součtu do 600 W
• napájení ze sběrnice KNX TP, odběr méně než 4 mA
• 2 vstupy pro bezpotenciálové kontakty, vstup I2 i pro teplotní čidlo
• KNX Data Secure
• hlídání teploty přístroje s vypnutím výstupu při přehřátí
• montáž do instalační krabice pod omítku

Co produkt umí

Výstup v ETS umí kromě zapnutí a vypnutí zpožděné zapnutí a vypnutí, impuls, který lze prodlužovat i předčasně ukončit, schodišťový automat s jedním nebo dvěma předvarováními blikáním a blikání s nastavitelnou dobou a počtem opakování. Sepnout může jednobitovým povelem nebo po překročení prahové hodnoty, například teploty nebo jasu, s hysterezí proti častému přepínání.

K dispozici jsou logické funkce A, NEBO a XOR, blokování, spínání s prioritou, centrální povely, až 8 scén z čísel 1 až 64, zpětné hlášení stavu a počítadlo provozních hodin se servisním intervalem. Pro výpadek a návrat sběrnice nastavíte, zda relé vypne, zapne, nebo zůstane beze změny.

Vstup I1 ovládá z výroby přímo výstup, takže světlo zapnete tlačítkem hned po montáži, ještě před programováním. V ETS pak vstup I1 buď dál spíná výstup přímo, s rozlišením krátkého, dlouhého stisku a dvojkliku, nebo pracuje jako samostatný binární vstup KNX. Vstup I2 je vždy samostatný binární vstup. Oba vstupy umí spínat, stmívat a ovládat žaluzie jiných aktorů nebo posílat hodnoty, I2 navíc měří teplotu čidlem a posílá ji na sběrnici, třeba jako skutečnou teplotu pro termostat RAMSES 718 P KNX.

Když se přístroj přehřeje, například při přetížení, výstup vypne a pošle poplachový telegram. Normální provoz je možný až po poklesu teploty zhruba o 40 K.

Ovládání a komunikace

Aktor se nastavuje v ETS. Aplikace SU 1 secure podporuje KNX Data Secure, klíč FDSK je vytištěný na štítku přístroje a ETS ho při uvádění do provozu vyžádá. Přístroj lze uvést do provozu i bez zabezpečení. Aplikace má 25 komunikačních objektů a pojme 254 skupinových adres.

Vstupy mají nastavitelnou dobu potlačení zákmitů od 30 ms do 10 s, delší hodnoty poslouží jako zpoždění zapnutí. Teplotní vstup I2 pracuje s dálkovým čidlem, čidlem v krytí IP65 nebo podlahovým čidlem, odchylku měření korigujete parametrem a hodnota se posílá při změně nebo cyklicky.

Instalace a použití

Aktor se montuje do běžné krabice pod omítku podle DIN 49073 spolu s klasickými tlačítky nebo vypínači. Napájí ho sběrnice KNX, výstup se připojuje šroubovými svorkami pro plné vodiče 0,5 až 4 mm² a lanka s dutinkou 0,5 až 2,5 mm². Vstupy jsou vyvedené na vodičích dlouhých 25 cm, kabel ke vstupům smí mít nejvýše 3 m.

Přístroj musí být jištěný jističem typu B nebo C nejvýše 16 A s vypínací schopností 6 kA a instalovaný tak, aby se nedal dotknout. Mezi síťovým napětím a sběrnicí nebo vstupy dodržte izolační vzdálenost nejméně 5,5 mm. Montáž smí provést jen elektrikář.

Kde najde využití

• napojení stropního světla na KNX při zachování nástěnného tlačítka
• místnost, kde stejný přístroj spíná světlo a měří teplotu pro termostat
• hlídání otevřeného okna okenním kontaktem na vstupu
• spínání spotřebiče podle hodnoty ze sběrnice, například podle teploty
• doplnění KNX do bytu nebo kanceláře bez úprav rozvaděče

Důležité před nákupem

• Nejdřív připojte napětí sběrnice a až potom síťové napětí na výstup. Bistabilní relé může při silném otřesu, například při přepravě, změnit stav a bez tohoto postupu hrozí poškození připojeného spotřebiče.
• Na vstupy nepřipojujte síťové ani jiné cizí napětí. Jsou určené jen pro bezpotenciálové kontakty a vstupy více přístrojů se nesmějí propojit.
• Připojení různých fází není dovoleno.
• Bezpečné malé napětí SELV lze spínat, jen když SELV spínají oba kontakty. Kontakty jsou mikrokontakty s rozevřením pod 3 mm.
• Spínací proud 16 A platí pro odporovou zátěž při 240 V AC.
• Nejkratší interval trvalého spínání je 1,5 s.
• Nejmenší spínaná zátěž je 100 mA při 12 V.
• Výkony pro LED, kompaktní zářivky a zářivky s elektronickým předřadníkem závisí na vlastnostech předřadníků a platí pro životnost relé nejméně 30 000 spínacích cyklů. Proud a napětí uvedené na přístroji se překročit nesmějí.
• LED zdroje pod 2 W připojíte jen do 50 W.
• Provozní teplota je minus 5 až plus 45 °C, jen do uzavřených suchých prostor.

Časté dotazy

Funguje tlačítko na vstupu I1 i bez naprogramování?
Ano. Z výroby vstup I1 přímo přepíná výstup, takže si funkci ověříte hned po montáži. V ETS to můžete změnit.

Jaký výkon žárovek a halogenů aktor sepne?
Až 2000 W, zářivky s elektronickým předřadníkem do 1100 W a kompaktní zářivky do 300 W.

Jaká teplotní čidla mohu připojit?
Na vstup I2 dálkové čidlo, čidlo RAMSES v krytí IP65 nebo podlahové čidlo. V příslušenství je také teplotní čidlo pod omítku Temperatursensor UP.

Jaký proud a napětí mají vstupy?
Kontaktní napětí je 3,3 V a kontaktní proud 0,5 mA, napětí dodává sám aktor.

Co se stane po výpadku sběrnice?
Relé udělá, co nastavíte. Pokud ale těsně před výpadkem proběhlo několik spínání za sebou, nemusí energie na další přepnutí stačit a relé zůstane v posledním stavu.

Mohu vstupy použít pro žaluzie v jiné části domu?
Ano, pokud vstup nastavíte jako samostatný binární vstup KNX. Tlačítka pak posílají povely nahoru, dolů a krok libovolnému žaluziovému aktoru na sběrnici.

SU 1 KNX nebo SU 1 S RF KNX?

SU 1 KNX zvolte, pokud máte v krabici kabel sběrnice a chcete vyšší proud nebo i rozpínací kontakt. SU 1 S RF KNX zvolte, pokud sběrnici k místu nedovedete a v krabici máte síťové napájení.
