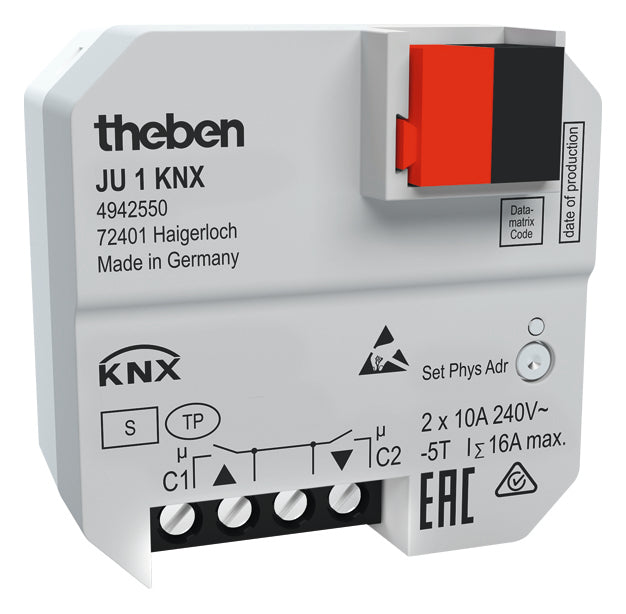

THEBEN 4942550 JU 1 KNX Žaluziový aktor 1násobný pod omítku

Potřebujete napojit jednu žaluzii nebo roletu na sběrnici KNX přímo v krabici u okna? JU 1 KNX je žaluziový aktor pod omítku, který se vejde do běžné instalační krabice za konvenční tlačítko. Řídí jeden pohon na 230 V, nebo ho přepnete na dvoukanálový spínací aktor pro světla. Napájí se ze sběrnice KNX TP, podporuje KNX Data Secure a má dva binární vstupy pro tlačítka, okenní kontakty nebo teplotní čidlo. Už z výroby jimi ovládáte pohon nahoru a dolů, takže funkci vyzkoušíte ještě před programováním.

Je to pro mě?

Ano, pokud:

• máte v krabici u okna kabel sběrnice KNX TP a chcete řídit jednu žaluzii, roletu nebo markýzu
• chcete zachovat stávající konvenční tlačítka a připojit je ke KNX
• chcete, aby stínění při otevření okna samo vyjelo do větrací polohy
• potřebujete místo žaluzie spínat dvě skupiny světel
• chcete měřit teplotu místnosti nebo podlahy čidlem na vstupu I2
• vyžadujete zabezpečenou komunikaci KNX Data Secure

Ne, zvolte jiný model, pokud:

• k místu montáže nevede kabel sběrnice, pak zvolte rádiový aktor JU 1 S RF KNX
• řídíte více pohonů z rozvaděče, pak zvolte JM 4 T KNX nebo modulární JMG 4 T KNX
• máte pohony na 24 V DC, pak zvolte JM 4 T 24V KNX
• chcete tlačítka i žaluziový aktor v jednom přístroji s rádiem KNX RF, pak zvolte PJ 1 RF KNX

Hlavní vlastnosti

• 1 žaluziový kanál, nebo 2 spínací kanály
• bezpotenciálový výstup se společným středním vývodem
• zatížení nejvýše 10 A na celý přístroj
• elektronika napájená ze sběrnice KNX TP
• podpora KNX Data Secure
• 2 binární vstupy pro bezpotenciálové kontakty, vstup I2 i pro teplotní čidlo
• integrovaná automatika větrání a sledování teploty pro vyšší provozní bezpečnost
• montáž do krabice pod omítku, rozměry 44,4 x 48,6 x 32,3 mm

Co produkt umí

Jako žaluziový aktor řídí žaluzii, roletu, markýzu nebo obecný pohon, například střešní výlez nebo větrací klapku. V ETS zvolíte druh závěsu a dobu jízdy, kterou zadáte ručně, nebo ji aktor naučí v režimu uvádění do provozu, vhodném i pro elektronické motory. Polohu nastavíte v procentech výšky a u žaluzie i natočení lamel, k dispozici je osm přednastavených poloh a tři polohy vyvolávané jednobitovými objekty. Prohozené vodiče směru opravíte parametrem.

Funkce větrání vytáhne stínění při otevření nebo vyklopení okna do zvolené polohy, stav okna přichází po sběrnici nebo přímo z vlastních vstupů. Sluneční ochrana s podporou vytápění a chlazení pouští v neobsazené místnosti slunce dovnitř, když je chladno, a při teplotě nad žádanou hodnotou stínění stáhne. Pět bezpečnostních objektů, třikrát vítr, déšť a mráz, má nastavitelné priority. Aktor se účastní centrálních povelů a scén a má blokování i nastavitelné chování po návratu napětí.

Jako dvoukanálový spínací aktor nabízí spínání se zpožděním, impulz, schodišťové světlo s předvarováním, logické funkce jako blokování, A, NEBO a uvolnění, volbu kontaktu spínací nebo rozpínací a spuštění jednobitovým telegramem či prahovou hodnotou. Vstupy I1 a I2 mohou aktor ovládat přímo, nebo pracovat jako samostatné binární vstupy KNX pro spínání, stmívání, žaluzie či okenní kontakt.

Ovládání a komunikace

Aktor je účastníkem sběrnice KNX TP, napájí se z ní při napětí 21 až 32 V DC a odebírá méně než 4 mA. V ETS vyberete aplikační program se zabezpečením KNX Data Secure, nebo bez něj, nastavíte parametry a přenesete adresy. Pro zabezpečené uvedení do provozu zadáte klíč FDSK, který je vytištěný na štítku přístroje.

V dodaném stavu jsou vstupy přiřazeny výstupu, takže po připojení tlačítek k I1 a I2 pohon vyjede a sjede bez parametrizace. V ETS lze toto přímé ovládání ponechat, nebo změnit.

Instalace a použití

Aktor se montuje do běžné krabice pod omítku podle DIN 49073 a připojuje se šroubovými svorkami, plný vodič 0,5 až 4 mm², lanko s dutinkou 0,5 až 2,5 mm², sběrnice svorkou KNX. Při zapojení výstupu dodržte podle schématu polaritu L a N a předřaďte jistič typu B nebo C nejvýše 10 A se zkratovou odolností 6 kA. Kabel ke vstupům smí mít nejvýše 3 m.

Je určen pro bytovou i objektovou výstavbu, například kancelářské a veřejné budovy nebo hotely, do uzavřených suchých prostor.

Kde najde využití

• okna s žaluzií nebo roletou, kde je v krabici kabel KNX TP
• stínění, které se má při větrání samo vytáhnout
• dvě skupiny osvětlení spínané z jedné krabice
• schodiště a chodby se schodišťovým světlem s předvarováním
• místnosti, kde aktor zároveň měří teplotu podlahovým nebo dálkovým čidlem

Důležité před nákupem

• Aktor používá bistabilní relé, která mohou silným otřesem při přepravě změnit stav. Nejprve připojte napětí sběrnice a teprve potom napájejte výstupy, jinak hrozí poškození připojených spotřebičů.
• Na vstupy připojujte jen bezpotenciálové kontakty. Síťové ani jiné cizí napětí na ně nepatří a vstupy více přístrojů se nesmějí propojit.
• Mezi síťovým napětím a sběrnicí či vstupy zajistěte izolaci nejméně 5,5 mm a instalujte bezpečně proti dotyku.
• Oba kanály mají společný střední vývod, různé fáze proto připojit nelze. Bezpečné malé napětí SELV je možné, jen když ho spínají oba kanály.
• Minimální zátěž je 5 V DC a 10 mA.
• Ve spínacím režimu jsou limity například 800 W pro žárovky a halogeny, 30 W pro LED nad 2 W a 3 W pro LED do 2 W.
• Nejkratší trvalý spínací interval je 0,3 s při spínání jednoho kanálu a 0,6 s při spínání obou.
• Provozní teplota je -5 až 45 °C, provoz jen v uzavřených suchých prostorách.
• Montáž smí provést jen elektrikář.

Časté dotazy

Potřebuje JU 1 KNX síťový přívod?
Provozním napětím přístroje je napětí sběrnice KNX. Síťové napětí 230 V připojujete na výstup, který spíná pohon nebo světla.

Jaká teplotní čidla mohu připojit na vstup I2?
Například podlahové čidlo 9070321 nebo čidlo RAMSES IP65 9070459. Teplotu lze korigovat a posílat při změně nebo cyklicky.

Jak dlouhé mohou být vodiče k tlačítkům?
Kabel ke vstupům nejvýše 3 m, vlastní přívodní vodiče vstupů mají 25 cm.

Jak nastavím dobu jízdy?
Zadáte ji v ETS v rozsahu 5 až 500 s, nebo ji aktor naučí v režimu uvádění do provozu a může ji předat dalším aktorům.

Kolik scén kanál zvládne?
Každý kanál se může účastnit až 8 scén. V žaluziovém režimu přijímá čísla scén 1 až 63, telegram s hodnotou 63 odpovídá scéně 64 a aktivní scénu ukončí. Ve spínacím režimu přijímá čísla scén 1 až 64. Zda naučené scény po novém nahrání aplikace zůstanou, nebo se smažou, určíte parametrem kanálu.

Mohu u žaluzie natočit lamely na přesnou hodnotu?
Ano, natočení lamel se zadává v procentech a celé otočení lze rozdělit na 3 až 12 kroků.

JU 1 KNX nebo JU 1 S RF KNX?

JU 1 KNX zvolte, pokud máte v krabici sběrnici KNX TP nebo chcete výstupy použít i pro spínání světel. JU 1 S RF KNX zvolte tam, kde kabel sběrnice chybí.
