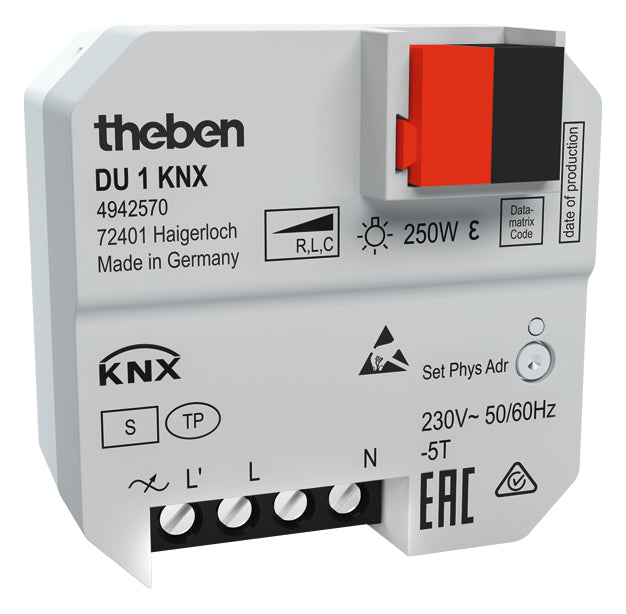

THEBEN 4942570 DU 1 KNX Univerzální stmívací aktor 1násobný pod omítku

Potřebujete stmívat jedno svítidlo přes KNX přímo v místnosti, bez místa v rozvaděči? DU 1 KNX je univerzální stmívací aktor KNX pro montáž do instalační krabice, i pod běžný vypínač nebo tlačítko. Stmívá žárovky, halogeny, stmívatelné transformátory, úsporné žárovky a stmívatelné LED žárovky do 250 W při 25 °C. Druh zátěže rozpozná sám a nabízí nastavitelnou stmívací křivku pro přesné a plynulé stmívání. Dva binární vstupy připojí tlačítka, spínače, okenní kontakty nebo teplotní čidlo. Podporuje KNX Data Secure.

Je to pro mě?

Ano, pokud:

• do krabice vede kabel KNX a chcete stmívat jeden světelný okruh
• nemáte v rozvaděči místo na stmívací aktor na DIN lištu
• chcete zachovat stávající tlačítko a připojit ho na vstup aktoru
• stmíváte stmívatelné LED žárovky, halogeny nebo žárovky
• chcete v místnosti zároveň měřit teplotu, třeba podlahy
• projekt vyžaduje KNX Data Secure

Ne, zvolte jiný model, pokud:

• do krabice nevede kabel KNX, pak zvolte DU 1 S RF KNX
• svítidla mají předřadníky DALI, pak zvolte DU 1 DALI KNX
• stmíváte čtyři okruhy z rozvaděče, pak zvolte DM 4-2 T KNX
• LED drivery mají řídicí vstup 1 až 10 V nebo 0 až 10 V, pak zvolte SM 4 KNX na DIN lištu

Hlavní vlastnosti

• univerzální stmívací aktor KNX TP pod omítku
• automatické rozpoznání zátěže, lze vypnout
• zátěže R, L a C, náběžná i sestupná hrana
• 2 binární vstupy, vstup I2 i pro teplotní čidlo
• přímé ovládání tlačítkem na vstupu I1 už z výroby
• sledování teploty, hlášení zkratu a přehřátí
• scény, plynulé zapínání a vypínání, počítadlo provozních hodin
• KNX Data Secure

Co produkt umí

V automatickém režimu rozpozná druh zátěže a zvolí řízení náběžnou nebo sestupnou hranou. Ručně zvolíte sestupnou hranu pro odporové a kapacitní zátěže, LED žárovky a elektronické transformátory, náběžnou hranu pro vinuté transformátory a LED žárovky pro tento způsob řízení. Pro LED, které se nedají ztlumit ze 100 %, je zvláštní režim s rozsahem 0 až 90 %. Režim pro ventilátory má rozběhový čas od 2 do 60 s.

Nastavíte minimální jas, tři doby stmívání, plynulé zapínání a vypínání pro schodiště, blokování, nucené ovládání, omezení jasu a scény. Aktor hlásí stav, jas v procentech, zkrat, přehřátí a obecnou poruchu a počítá provozní hodiny se servisním intervalem.

Vstupy I1 a I2 pracují jako spínač, tlačítko, stmívání nebo ovládání žaluzií. Vstup I2 navíc měří teplotu s podlahovým čidlem 9070321 nebo čidlem RAMSES IP65 9070459 a posílá ji na sběrnici. Z výroby je vstup I1 spojený s výstupem, světlo tak stmíváte jedním tlačítkem ještě před naprogramováním.

Ovládání a komunikace

Aktor se připojuje na sběrnici KNX TP svorkou sběrnice. Aplikační program má 34 komunikačních objektů a 254 skupinových adres. Pro KNX Data Secure slouží aplikační program DU 1 secure od verze 2.0, starší program DU 1 verze 1 zabezpečení nemá. Pro zabezpečené uvedení do provozu potřebujete klíč FDSK z etikety přístroje, aktor ale lze provozovat i bez zabezpečení.

Vstup I1 lze v ETS použít pro přímé ovládání stmívače, pak nemá vlastní komunikační objekty, nebo jako samostatný binární vstup KNX. Aktor si všechny své objekty ponechá v obou případech.

Instalace a použití

Aktor se montuje do běžné krabice pod omítku, i společně s klasickým tlačítkem nebo vypínačem. Připojuje se na síť 230 V AC, 50 až 60 Hz. Svorky jsou šroubové pro plné vodiče 0,5 až 4 mm² a lanka s dutinkou 0,5 až 2,5 mm². Provozní teplota je −5 až +45 °C.

Vodiče vstupů jsou dlouhé 25 cm a externí vedení ke vstupům může mít nejvýše 3 m. Vstupy jsou určeny pro bezpotenciálové kontakty s napětím kontaktu 3,3 V. Aktor je určen pro bytovou výstavbu i objekty, jako jsou kanceláře, veřejné budovy a hotely.

Kde najde využití

• novostavby a rekonstrukce s kabelem KNX v krabicích
• obývací pokoje a ložnice se stmívanými LED žárovkami
• schodiště a chodby s plynulým zapínáním světla
• ventilátory na WC a podlahová čidla v obytných místnostech
• hotely a kanceláře, kde v rozvaděči chybí místo

Důležité před nákupem

• Na vstupy nepřipojujte síťové ani jiné externí napětí. Vstupy více přístrojů se nesmějí propojovat.
• Mezi síťovým napětím a sběrnicí nebo vstupy dodržte izolaci nejméně 5,5 mm.
• Používejte jen LED žárovky 230 V výslovně označené jako stmívatelné a na jednom výstupu jen jeden typ, různé typy se stmívají odlišně.
• Aktor se připojuje na fázi L i nulový vodič N, v krabici proto musí být oba vodiče. Dodržte polaritu L a N.
• Minimální zátěž je 2 W. Žárovky a LED žárovky stmívá sestupnou hranou do 250 W při 25 °C, při 45 °C jen do 200 W.
• Při náběžné hraně připojte nejvýše 22 W LED žárovek, a to do 25 °C, při 45 °C jen 12 W. Při přehřívání zvolte sestupnou hranu.
• Vinuté transformátory stmívá náběžnou hranou nejvýše do 130 VA. Tento režim není vhodný pro elektronické transformátory, hrozí přetížení stmívače.
• Stmívače se nesmějí řadit sériově ani paralelně a před stmívač nepatří regulační transformátor.
• Při paralelním zapojení většího počtu LED může funkci omezit součet zapínacích proudů, i když je zátěž pod jmenovitou hodnotou.
• Hromadné dálkové ovládání distribuční sítě se může projevit krátkým zablikáním světla.
• Aktor jistěte předřazeným jističem typu B nebo C nejvýše 16 A.
• Přístroj je určen jen do uzavřených suchých prostor. Pro výměnu žárovky vypněte napájení v rozvaděči.

Časté dotazy

Funguje stmívač ještě před naprogramováním?
Ano, tlačítkem na vstupu I1 světlo zapnete, vypnete i stmíváte. Přímé ovládání lze později v ETS změnit.

Co když LED žárovka při 100 % neklesá?
Zvolte režim LED s rozsahem 0 až 90 %, který je určen právě pro tyto žárovky.

Mohu ovládat ventilátor?
Ano, ve zvláštním režimu pro ventilátory, v němž je plynulé zapínání vypnuté a ventilátor se rozbíhá plným napětím.

Který vstup měří teplotu?
Teplotu měří jen vstup I2. Odchylku měření opravíte v parametrech po desetinách kelvinu.

Umí vstupy ovládat i žaluzie?
Ano, vstupy mohou posílat povely pro žaluzie jiným aktorům KNX, stejně jako spínání a stmívání.

Pozná aktor druh připojené zátěže?
Ano, v automatickém režimu ji rozpozná sám. Výsledek rozpoznání může poslat i na sběrnici.

DU 1 KNX nebo DM 4-2 T KNX?

DU 1 KNX zvolte pro jeden okruh stmívaný přímo v místnosti. DM 4-2 T KNX zvolte pro více okruhů z rozvaděče.
