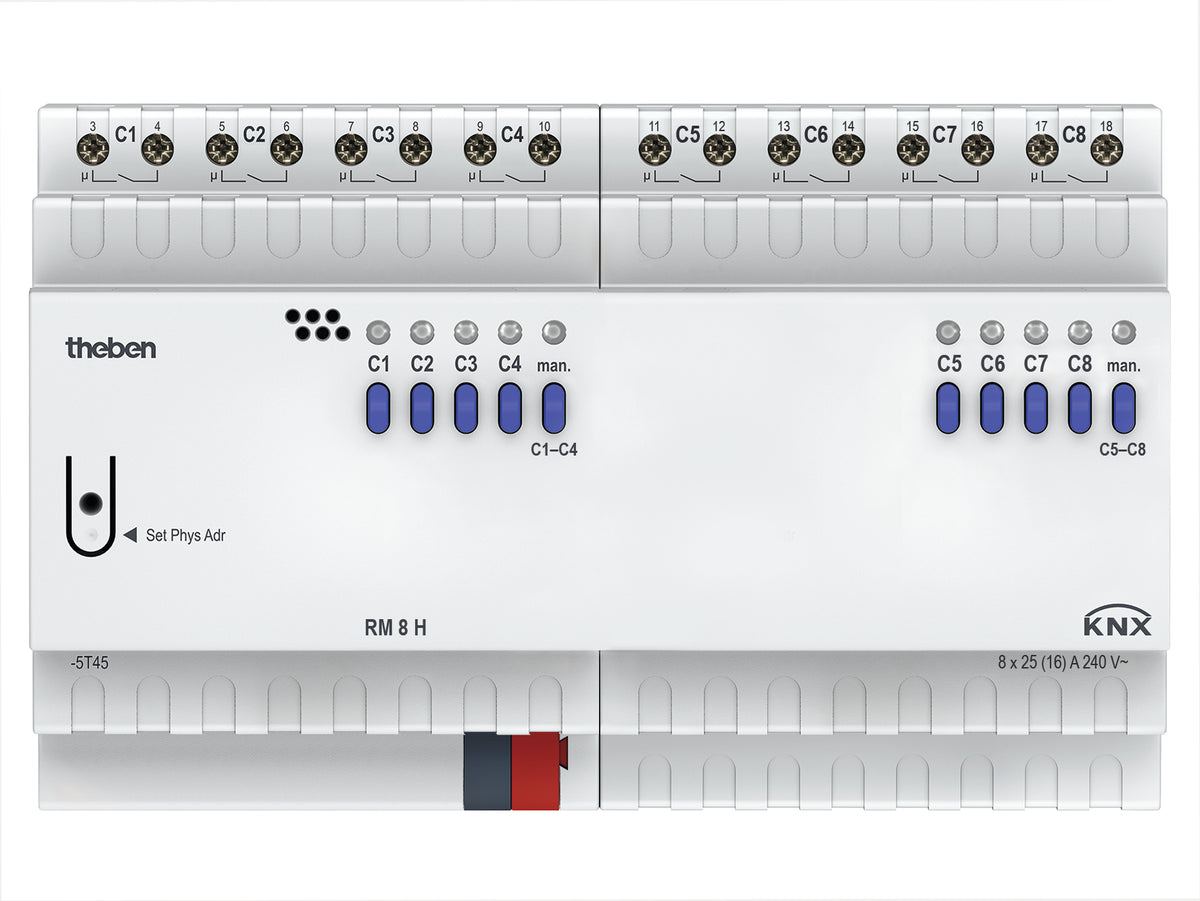

THEBEN 4940217 RM 8 H KNX Výkonový spínací aktor 8násobný 25 A na DIN lištu

Máte v objektu osm okruhů s velkým odběrem, třeba světelné pásy v hale, topné tyče nebo rozsáhlé skupiny LED svítidel, a chcete je spínat po sběrnici KNX? THEBEN RM 8 H KNX je výkonový osminásobný spínací aktor na DIN lištu o šířce 8 modulů s kontakty až 25 A. Bistabilní relé napájí sběrnice, síťovou přípojku aktor nepotřebuje a v pohotovosti si vystačí s velmi malým příkonem. Určený je pro vyšší výkony svítidel v kancelářských a veřejných budovách nebo hotelech.

Je to pro mě?

Ano, pokud:

• potřebujete jedním přístrojem spínat osm zátěží, na které běžný reléový kontakt nestačí
• spínáte velké skupiny LED svítidel nebo zářivek s vysokým náběhovým proudem
• nechcete k aktoru přivádět síťové napájení
• chcete omezit proudové špičky postupným spínáním relé, když se zapíná víc okruhů najednou
• potřebujete spínat podle hodnoty ze sběrnice, například teploty, jasu nebo CO2
• chcete sledovat provozní hodiny spotřebičů a dostat hlášení, že je čas na servis

Ne, zvolte jiný model, pokud:

• vám stačí čtyři výkonové kanály, pak zvolte RM 4 H KNX o poloviční šířce
• chcete měřit proud každého kanálu a stačí vám běžné kontakty, pak zvolte RM 8 I KNX
• spínáte mnoho okruhů běžného osvětlení a potřebujete víc kanálů, pak zvolte RM 16 S KNX se šestnácti kanály
• ovládáte pohony žaluzií nebo rolet, pak zvolte žaluziový aktor JM 4 T KNX
• chcete světlo stmívat, pak zvolte stmívací aktor DM 4 T KNX

Hlavní vlastnosti

• 8 kanálů s bezpotenciálovým spínacím kontaktem
• bistabilní relé napájená ze sběrnice, bez síťové přípojky
• kapacitní zátěž 200 µF, LED svítidla do 850 W na kanál
• dva bloky kanálů po čtyřech, každý s vlastním ručním režimem a souhrnným hlášením
• spínání jednobitovým telegramem nebo podle prahové hodnoty
• počítadlo provozních hodin a servisní interval
• LED stavu a tlačítko u každého kanálu
• šroubové svorky pro vodiče do 6 mm²

Co produkt umí

Pro každý z osmi kanálů zvolíte v ETS základní funkci. Kanál může jednoduše spínat, spínat se zpožděním zapnutí a vypnutí, vytvářet impuls nastavitelné délky, pracovat jako schodišťový automat s jedním nebo dvěma předvarováními blikáním, nebo blikat s nastavitelnou dobou zapnutí, vypnutí a počtem opakování. Časy se zadávají v hodinách, minutách a sekundách.

Kanál nemusí reagovat jen na povel zapnout a vypnout. Může sepnout, když hodnota ze sběrnice překročí nastavený práh, v procentech, jako číslo nebo jako hodnota s plovoucí čárkou, například teplota nebo CO2. Hystereze přitom brání častému přepínání při malém kolísání hodnoty.

Dále jsou k dispozici logické funkce A, NEBO a XOR, blokování s volitelnou reakcí, centrální povely trvale zapnuto, trvale vypnuto a centrální spínání a scény. Kontakt lze parametrem obrátit na rozpínací chování. Zpětné hlášení stavu může být invertované a cyklické a pro oba bloky kanálů posílá aktor souhrnné hlášení stavu v jednom telegramu.

Ovládání a komunikace

Aktor se připojuje na sběrnici KNX TP, ze které se i napájí, a nastavuje se v ETS aplikačním programem FIX2 RM 8 H, v němž zvolíte typ přístroje RM 8 H. Program má 83 komunikačních objektů a pojme 254 skupinových adres.

Tlačítky na přístroji kanály zapnete a vypnete, pokud ruční ovládání v ETS povolíte, a LED u každého kanálu ukazuje jeho stav. Tlačítkem man. nebo objektem po sběrnici přepnete blok kanálů do ručního režimu. Telegramy ze sběrnice se pak ignorují, dokud ruční režim neskončí, podle nastavení po 30 minutách až 24 hodinách, nebo až po zrušení objektem.

Instalace a použití

Aktor se montuje na lištu DIN podle EN 60715 do uzavřeného suchého prostoru. Výstupy se připojují šroubovými svorkami, lanka s dutinkou do průřezu 4 mm². Sběrnice se připojuje sběrnicovou svorkou KNX, další napájení není potřeba.

Pokud se zapíná víc okruhů současně, nastavte zpoždění mezi relé 60, 100 nebo 200 ms. Poslední z osmi kanálů pak sepne o sedminásobek nastaveného zpoždění po prvním, což omezí proudovou špičku, například u více světelných pásů. Nejkratšího zpoždění dosáhnete centrálním povelem. Montáž smí provádět jen elektrikář a před montáží i demontáží je nutné odpojit síťové napětí.

Kde najde využití

• světelné pásy a velké skupiny svítidel v kancelářských a veřejných budovách
• ohřev teplé vody topnými tyčemi řízený teplotou ze sběrnice
• hotely s mnoha okruhy chodeb se schodišťovým světlem
• zařízení s plánovanou údržbou podle provozních hodin
• rozvaděče bez síťového napájení pro aktory

Důležité před nákupem

• Aktor se napájí ze sběrnice a odebírá z ní méně než 10 mA. V bilanci napájecího zdroje linie KNX počítejte s 10 mA.
• Nejvyšší proud kontaktu platí pro odporovou zátěž, při účiníku 0,6 zvládne jen 16 A při 250 V AC.
• Když se mají sepnout všechny kanály naráz, smí se to opakovat nejdříve po 3 s.
• Po připojení nebo resetu sběrnice může trvat několik sekund, než relé začnou spínat.
• Při výpadku sběrnice těsně po několika spínáních nemusí zbylá energie stačit na nastavenou reakci a relé zůstane v posledním stavu.
• Hodnoty pro žárovky a halogeny i pro zářivky s konvenčním předřadníkem platí pro 30 000 spínacích cyklů.
• U LED zdrojů pod 2 W je limit 75 W na kanál.
• Nejmenší spínaná zátěž je 100 mA při 12 V a SELV lze spínat, jen když SELV spínají všechny kanály modulu. Kontakty jsou mikrokontakty s rozevřením pod 3 mm.
• Krytí IP 20, třída ochrany II, provozní teplota minus 5 až plus 45 °C, jen do uzavřených suchých prostor.

Časté dotazy

Jaký výkon žárovek a halogenů kanál sepne?
Až 4800 W. Zářivky s konvenčním předřadníkem bez kompenzace nebo se sériovou kompenzací do 5000 VA, s paralelní kompenzací do 2500 W.

Zvládne aktor zářivky s elektronickým předřadníkem?
Ano, zářivky s elektronickým předřadníkem do 1650 W a kompaktní zářivky do 410 W na kanál.

Prodlouží opakovaný stisk tlačítka schodišťové světlo?
Ano, každý další stisk spustí dobu svícení znovu. Kolikrát za sebou to jde, nastavíte v rozmezí 1 až 40 stisků.

Mohu každý kanál zapojit na jinou fázi?
Ano, spínání libovolného fázového vodiče je přípustné.

Kolik scén kanál podporuje?
Každý kanál se může účastnit až 8 scén, čísla scén přiřadíte v ETS. Stavy scén můžete předem nastavit v ETS nebo je naučit telegramem.

Jak se nastaví servisní interval?
Po 10 hodinách až do 20 000 hodin. Aktor pak průběžně hlásí zbývající čas a po uplynutí pošle hlášení, že je servis potřeba. Alternativně jen počítá provozní hodiny.

RM 8 H KNX nebo RM 8 I KNX?

RM 8 H KNX zvolte, pokud spínáte zátěže s větším proudem nebo nechcete aktor napájet ze sítě. RM 8 I KNX zvolte, pokud spínáte LED svítidla s nejvyšším náběhovým proudem nebo chcete znát proud každého kanálu.
