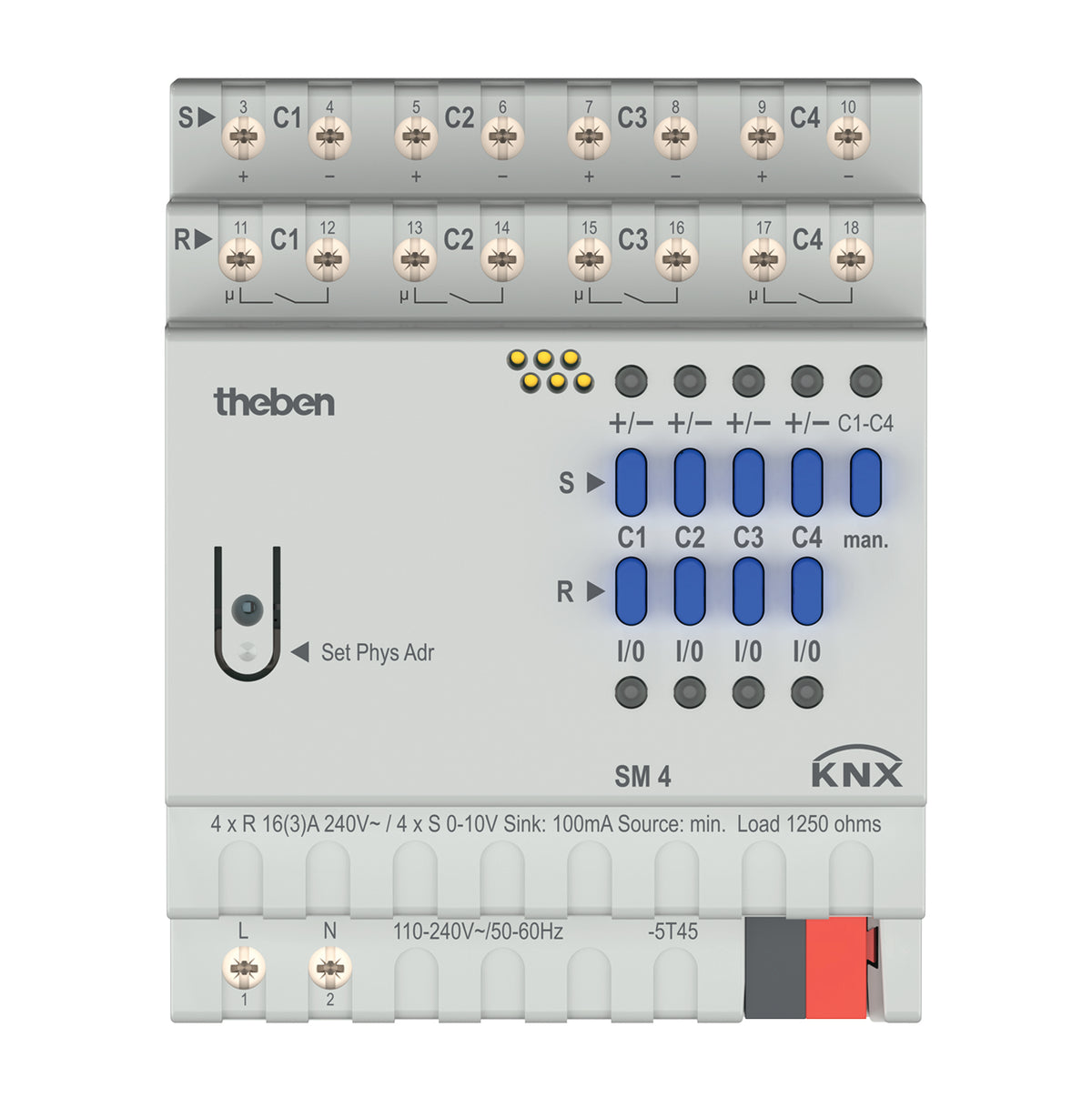

THEBEN 4940310 SM 4 KNX Spínací a stmívací aktor 4násobný 0 až 10 V a 1 až 10 V na DIN lištu

Potřebujete ze sběrnice KNX stmívat LED drivery nebo předřadníky s analogovým rozhraním a zároveň je odpojovat od sítě? SM 4 KNX je čtyřnásobný spínací a stmívací aktor na DIN lištu. Každý kanál má řídicí výstup pro rozhraní 0 až 10 V aktivně nebo 1 až 10 V pasivně a k němu relé, které spíná napájení řízeného zařízení nebo pracuje jako samostatný spínací kanál. Výstupy lze spojit pro řízení teploty barvy, RGB nebo RGBW. Aktor podporuje KNX Data Secure.

Je to pro mě?

Ano, pokud:

• stmíváte LED drivery nebo předřadníky s analogovým řídicím vstupem
• chcete spolu s řídicím signálem spínat i napájení driveru
• řídíte teplotu bílého světla dvěma kanály nebo barvu pásků RGB a RGBW
• potřebujete analogový signál pro ventily nebo řízení větrání
• chcete relé využít i jako samostatné spínací kanály s logikou a schodišťovou funkcí
• projekt vyžaduje KNX Data Secure

Ne, zvolte jiný model, pokud:

• svítidla mají rozhraní DALI a stačí vám čtyři kanály ovládané broadcastem bez adresování, pak zvolte DM 4 DALI KNX
• chcete svítidla DALI adresovat jednotlivě nebo do 16 skupin, pak zvolte DALI-Gateway S64 KNX
• stmíváte zátěž 230 V přímo bez řídicího rozhraní, pak zvolte DM 4-2 T KNX
• stmíváte jedno svítidlo 230 V z instalační krabice, pak zvolte DU 1 KNX

Hlavní vlastnosti

• 4 řídicí výstupy, aktivní nebo pasivní, i ve smíšeném provozu
• 4 bistabilní relé, spínací výkon 10 A při cos φ = 1
• zapínací proud až 800 A po dobu 200 µs
• řízení teploty barvy, RGB a RGBW spojením kanálů
• 8 scén na kanál, měkké spínání a omezení jasu objektem
• počítadlo provozních hodin a servisní interval
• ruční ovládání tlačítky a LED stavu každého kanálu
• KNX Data Secure, šířka 4 moduly

Co produkt umí

Aktor má dva druhy kanálů. Čtyři řídicí kanály jsou analogové napěťové výstupy a ovládají se jako stmívač. Pracují aktivně jako zdroj signálu nebo pasivně jako výstup typu sink pro pasivní rozhraní driveru. Čtyři reléové kanály lze přiřadit k řídicímu kanálu, pak relé zapíná a vypíná řízené zařízení. Nebo je použijete jako samostatné spínací kanály s funkcemi jako spínání po překročení prahu, logické vazby AND, OR a XOR, blikání, zpoždění a schodišťové světlo.

Pro barevné osvětlení se spojí až čtyři řídicí výstupy a parametrují se v kanálu C1. Pro teplotu barvy slouží dva výstupy pro teplou a studenou bílou, pro RGB tři a pro RGBW všechny čtyři. Nevyužité výstupy zůstávají volné pro běžné stmívání. Teplotu barvy lze zadávat v kelvinech, barvu objekty RGB, HSV nebo RGBW, společně i odděleně.

Každý řídicí kanál má nastavitelný minimální a maximální jas, měkké spínání pro schodiště a průchody, blokování, nucené ovládání a omezení jasu objektem, třeba pro noční světlo. Každý kanál se může účastnit až 8 scén a k dispozici je i počítadlo provozních hodin s hlášením zbývajícího času do servisu.

Ovládání a komunikace

Na sběrnici KNX TP se aktor připojuje svorkou sběrnice a odebírá méně než 10 mA. Aplikační program pracuje s až 254 skupinovými adresami. Uvádí se do provozu přímo v ETS bez doplňkových nástrojů nebo aplikace ETS. Pro zabezpečené uvedení do provozu potřebujete klíč FDSK z etikety přístroje, aktor ale lze provozovat i bez zabezpečení.

Každý řídicí kanál má tlačítka plus a minus. Opakovaným stiskem volíte úrovně 0, 25, 50, 75 a 100 %, přičemž se respektuje nastavený minimální jas. Tlačítkem pro ruční režim nebo objektem přepnete aktor do ručního režimu, kdy nezpracovává telegramy ze sběrnice. Ruční ovládání lze parametrem zakázat. Horní LED každého kanálu svítí, když je jas vyšší než nula.

Instalace a použití

Aktor se montuje na DIN lištu, rozměry jsou 90 x 72 x 70 mm. Napájí se ze sítě 110 až 240 V AC, 50 až 60 Hz, a v klidu odebírá méně než 0,5 W. Svorky jsou šroubové pro plné vodiče 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm². Provozní teplota je −5 až +45 °C, krytí IP 20 a třída ochrany II.

Relé jsou spínací kontakty a mohou spínat libovolný fázový vodič. Řídicí výstupy jsou chráněny proti zkratu a přetížení.

Kde najde využití

• kancelářské a veřejné budovy a hotely s LED svítidly s analogovým rozhraním
• osvětlení s laditelnou bílou, kde dva kanály řídí teplou a studenou složku
• barevné LED pásky RGB a RGBW s analogovými drivery
• schodiště a chodby s měkkým spínáním
• technika budov s analogovým řízením ventilů nebo větrání

Důležité před nákupem

• Aktor sám zátěž nestmívá. Jas řídí driver nebo předřadník podle analogového signálu, relé jen spíná jeho napájení.
• Ověřte, zda driver potřebuje aktivní signál, nebo má pasivní rozhraní. Aktivní výstup potřebuje zátěž nejméně 1250 Ω, pasivní unese nejvýše 100 mA.
• Při indukční zátěži s cos φ = 0,6 klesá spínací výkon relé na 3 A.
• Minimální zátěž relé je 100 mA, velmi malé spotřebiče nemusí spínat spolehlivě.
• Obvody SELV smí relé spínat jen tehdy, když SELV spínají všechny kanály modulu.
• Všechny výstupy 0 až 10 V smíte připojit jen na funkční malé napětí se základní izolací. Ověřte, že řídicí vstup driveru tomu odpovídá.
• Pro LED žárovky pod 2 W platí limit relé 55 W, od 2 W výše 600 W. Halogenová zátěž je 1200 W, zářivky s elektronickým předřadníkem 1100 W, kapacitní zátěž 133 µF.
• Povolení ručního ovládání tlačítky platí pro celý přístroj, pro jednotlivé kanály zvlášť ho nastavit nelze. Po výpadku sběrnice se ruční režim zruší.
• Minimální teplotu barvy aktor potřebuje pro výpočet relativní teploty barvy, proto ji i maximum nastavte podle svítidla. Minimum volíte v rozmezí 1000 až 5000 K, maximum 5010 až 10000 K.
• Telegramy přijaté během ručního režimu se po jeho skončení nedoplní.

Časté dotazy

Mohu na jednom aktoru kombinovat drivery s aktivním a pasivním rozhraním?
Ano, výstupy podporují aktivní i pasivní řízení a smíšený provoz.

Musím relé používat k řídicímu kanálu?
Ne, každé relé můžete v obecných parametrech nastavit jako samostatný spínací kanál.

Jak zapojím laditelnou bílou?
Výstup C1 řídí teplou bílou, C2 studenou. Výstupy C3 a C4 zůstanou volné pro běžné stmívání.

Kolik světelných okruhů RGBW aktor zvládne?
Jeden, protože RGBW využije všechny čtyři řídicí výstupy.

Jak se relé zachová po výpadku sběrnice?
Stav kontaktu po stažení programu a po výpadku sběrnice nastavíte v parametrech vlastností kontaktu.

Potřebuji pro uvedení do provozu zvláštní software?
Ne, stačí ETS s databází produktu.

Hodí se aktor i mimo osvětlení?
Ano, řídicí výstupy lze použít třeba pro ventily nebo řízení větrání s analogovým vstupem.

SM 4 KNX nebo DM 4 DALI KNX?

SM 4 KNX zvolte pro drivery s analogovým rozhraním a pro spínání jejich napájení. DM 4 DALI KNX zvolte pro předřadníky DALI ovládané po kanálech bez adresování.
