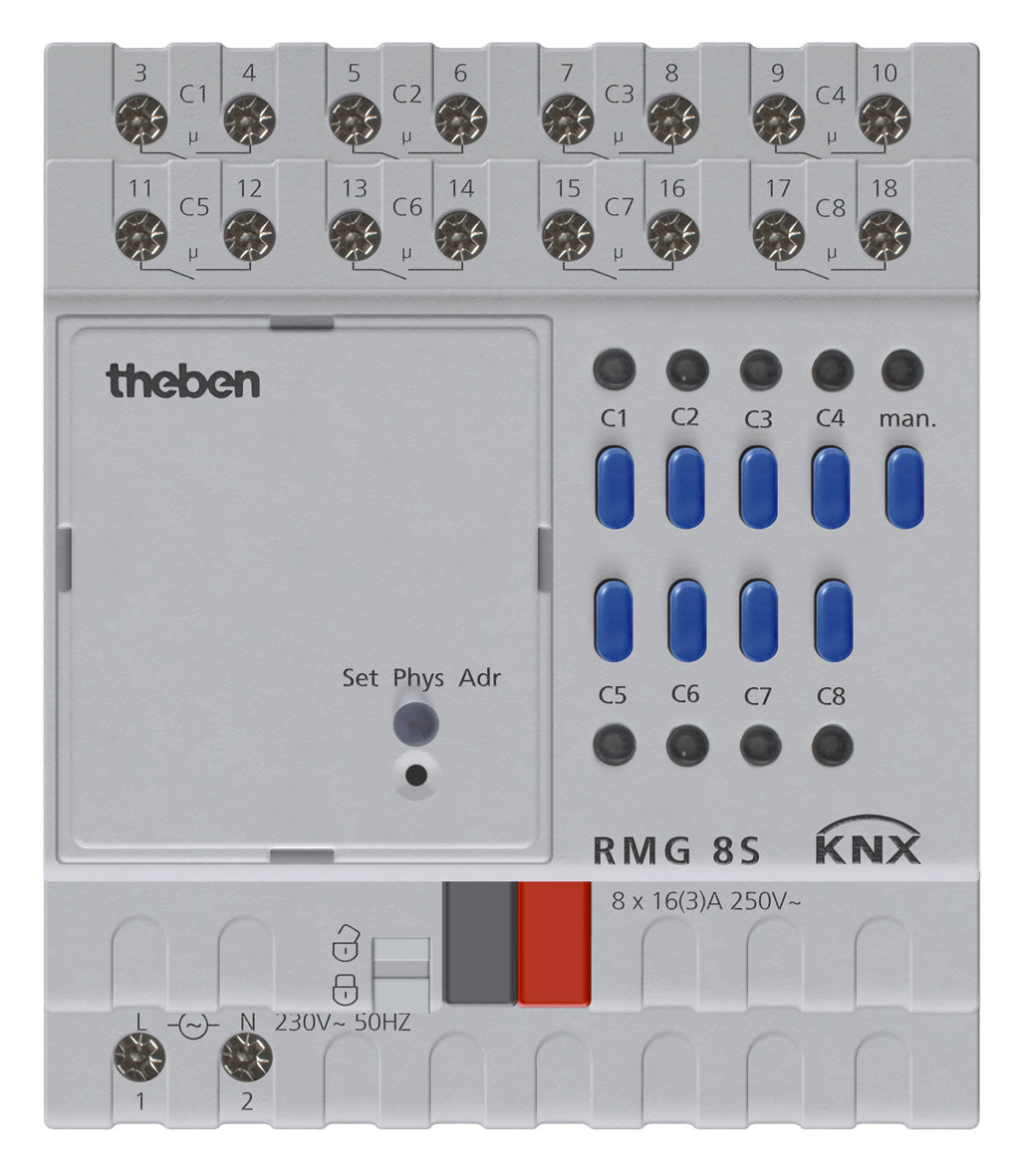

THEBEN 4930220 RMG 8 S KNX Spínací aktor 8násobný na DIN lištu, základní přístroj

Spínáte v rozvaděči větší počet světelných okruhů nebo jiných spotřebičů a chcete mít možnost systém později rozšířit? RMG 8 S KNX je základní modul řady MIX2 s osmi reléovými spínacími kanály s bezpotenciálovými kontakty. Každý kanál má LED stavu a tlačítko pro ruční ovládání. K základnímu modulu připojíte až dva rozšiřovací moduly řady MIX nebo MIX2 a počet okruhů tak můžete později navýšit.

Je to pro mě?

Ano, pokud:

• potřebujete spínat osm okruhů osvětlení nebo jiných spotřebičů
• spínáte LED svítidla, zářivky nebo klasické a halogenové žárovky
• chcete instalaci postupně rozšiřovat o další moduly MIX nebo MIX2
• potřebujete zabezpečenou komunikaci KNX Data Secure
• chcete mít ruční ovládání každého kanálu přímo na přístroji i bez napětí sběrnice
• montujete do rozvaděče v kancelářské, veřejné budově nebo hotelu

Ne, zvolte jiný model, pokud:

• potřebujete ovládat i žaluzie nebo rolety, pak zvolte kombinovaný aktor RMG 8 T KNX
• spínáte kapacitní zátěže a velké skupiny LED svítidel s vysokým zapínacím proudem, nebo chcete měřit proud v každém kanálu, pak zvolte RMG 4 I KNX, případně k tomuto přístroji doplňte rozšiřovací modul RME 4 I KNX
• spínáte proudy nad 16 A, pak zvolte výkonový aktor RM 4 H KNX s kontakty 25 A
• chcete 16 spínacích kanálů v jednom přístroji bez rozšiřovacích modulů, pak zvolte RM 16 S KNX
• potřebujete stmívat, pak zvolte univerzální stmívací aktor DMG 2 T KNX

Hlavní vlastnosti

• 8 reléových spínacích kanálů s bezpotenciálovými kontakty
• 16 A při cos φ 1, odporová zátěž 3680 W na kanál
• LED do 600 W na kanál, zapínací proud do 800 A po dobu 200 µs
• základní modul MIX2 pro až dva rozšiřovací moduly
• odnímatelný sběrnicový modul KNX, KNX Data Secure
• LED stavu a ruční ovládání u každého kanálu
• napájení 110 až 240 V AC, šířka 4 moduly

Co produkt umí

Každý kanál můžete v ETS nastavit pro běžné zapnutí a vypnutí, zpožděné zapnutí a vypnutí nebo impulzní funkci. Funkce schodišťového osvětlení zhasne po nastavené době a před zhasnutím varuje. Relé může pracovat jako spínací, nebo rozpínací kontakt podle toho, co potřebujete.

Logické funkce blokování, uvolnění, A a NEBO propojí kanál s dalšími podmínkami. Kanály se účastní centrálních povelů trvale zapnuto, trvale vypnuto a centrální spínání a umějí ukládat a vyvolávat scény.

Ovládání a komunikace

Aktor se nastavuje v ETS, databázi pro ETS najdete na www.theben.de. Podporuje KNX Data Secure. Sběrnicový modul KNX je odnímatelný, přístroj a sběrnicový modul vyměníte nezávisle na sobě a vadný přístroj nahradíte bez nového programování.

LED u každého kanálu ukazuje stav sepnutí. Kanálovými tlačítky výstupy ručně zapnete a vypnete, i bez sběrnicového modulu a bez napětí sběrnice, pokud je ruční ovládání povolené v ETS. Stiskem tlačítka man. se rozsvítí jeho LED a přístroj přestane vykonávat telegramy ze sběrnice, dalším stiskem se vrátí do běžného provozu.

Instalace a použití

RMG 8 S se montuje na DIN lištu podle EN 60715 do rozvaděče v uzavřených suchých prostorách. Napájí se ze sítě 110 až 240 V AC s tolerancí plus 10 a minus 15 %, 50 až 60 Hz, v pohotovostním režimu odebírá asi 0,3 W a ze sběrnice nejvýše 4 mA. Výstupy se připojují šroubovými svorkami pro plné vodiče 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm². Kanály mohou spínat různé fáze.

Kde najde využití

• kancelářské budovy, kde jeden rozvaděč spíná světla v několika místnostech
• veřejné budovy a hotely s centrálními povely a scénami
• chodby a schodiště s funkcí schodišťového osvětlení a varováním
• větší instalace, které se rozšiřují o další moduly MIX2

Důležité před nákupem

• Kontakty zvládnou plný jmenovitý proud jen u odporové zátěže. U induktivní zátěže s cos φ 0,6 je to 3 A, s tím počítejte u motorů a transformátorů.
• LED zdroje do 2 W smí mít na kanál nejvýše 55 W, silnější 600 W. Zapínací proud nesmí překročit 800 A po dobu 200 µs.
• Paralelně kompenzované zářivky s klasickým předřadníkem do 1300 W a 140 µF, nekompenzované do 2000 VA, s elektronickým předřadníkem do 1200 W a kompaktní zářivky do 300 W. Žárovky a halogenové žárovky do 2000 W.
• Technické údaje výrobce platí pro přístroje od sériového čísla 1318XXXXX.
• Bezpečné malé napětí SELV smíte spínat jen tehdy, když SELV spínají všechny kanály modulu.
• Minimální zátěž kontaktu je 12 V a 100 mA.
• Na jeden základní modul připojíte nejvýše dva rozšiřovací moduly, sestava má tedy nejvýše tři přístroje.
• Přístroj potřebuje kromě sběrnice i síťové napájení, krytí je IP 20 a okolní teplota minus 5 až plus 45 °C.

Časté dotazy

Kolik okruhů mohu s rozšířením spínat?
Se dvěma rozšiřovacími moduly RME 8 S KNX až 24. Místo nich můžete připojit i jiné moduly MIX nebo MIX2, například RME 8 T KNX pro žaluzie nebo RME 4 I KNX s měřením proudu.

Musím po výměně přístroje znovu programovat?
Ne. Odnímatelný sběrnicový modul KNX umožňuje přístroj vyměnit bez nového programování.

Ovládnu výstupy i při výpadku sběrnice?
Ano, kanálovými tlačítky na přístroji, pokud je ruční ovládání povolené v ETS.

Lze kanál nastavit jako rozpínací kontakt?
Ano, u každého kanálu zvolíte, zda se relé chová jako spínací, nebo rozpínací kontakt.

Mohu spínat různé fáze?
Ano, kontakty jsou bezpotenciálové a spínání různých fází je možné.

Hodí se RMG 8 S na žaluzie?
Pro žaluzie a rolety je v řadě MIX2 kombinovaný aktor RMG 8 T KNX, u kterého se dva sousední kanály spojí do jednoho žaluziového.

RMG 8 S KNX nebo RMG 4 U KNX?

RMG 8 S KNX zvolte, pokud potřebujete spínat osm okruhů. RMG 4 U KNX zvolte, pokud vám jako základ stačí čtyři.
