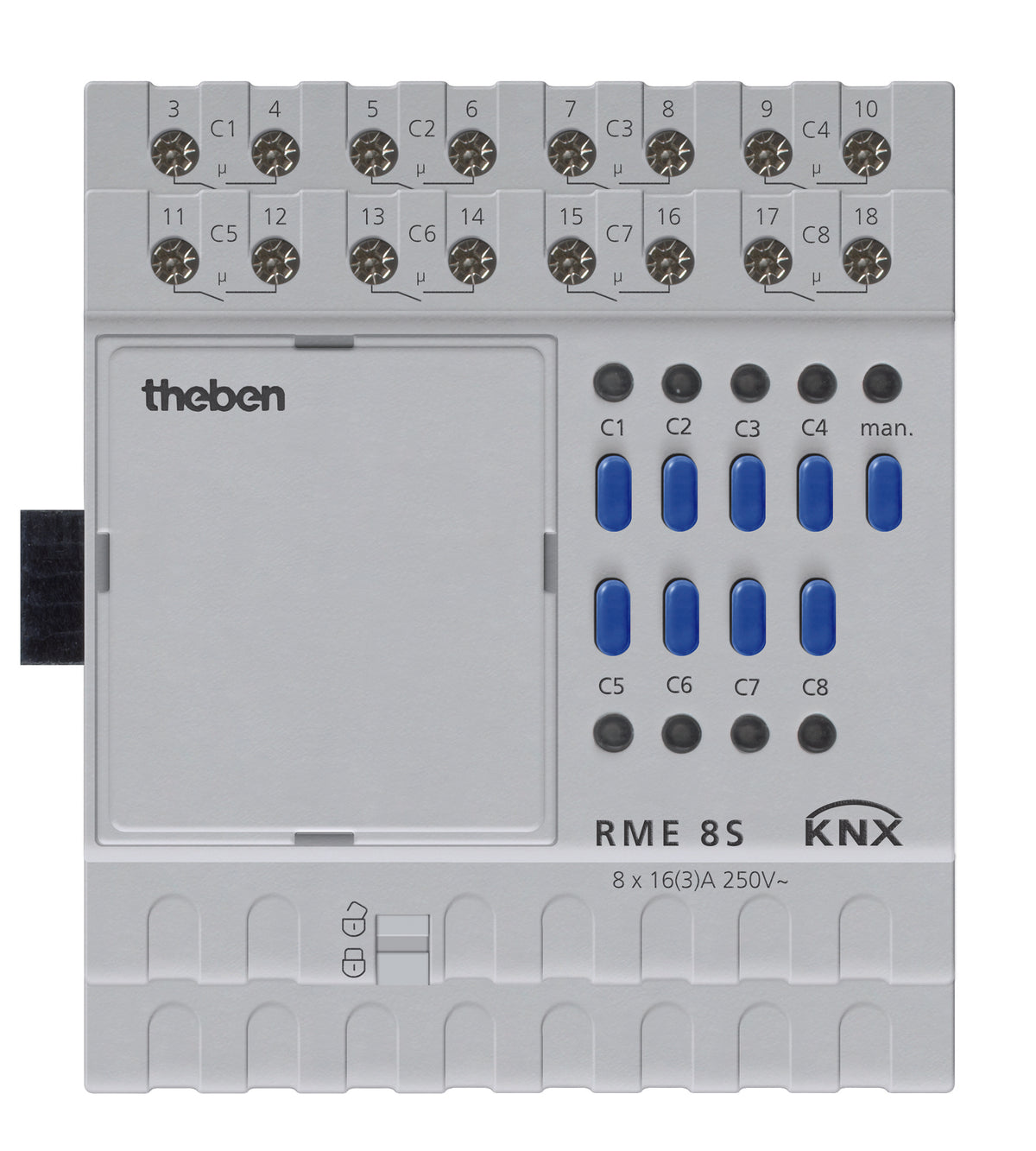

THEBEN 4930225 RME 8 S KNX Spínací aktor 8násobný na DIN lištu, rozšiřovací přístroj

Potřebujete ke stávajícímu základnímu modulu řady MIX2 přidat dalších osm spínaných okruhů? RME 8 S KNX je rozšiřovací modul s osmi reléovými spínacími kanály s bezpotenciálovými kontakty. Každý kanál má LED stavu a tlačítko pro ruční ovládání.

Je to pro mě?

Ano, pokud:

• už máte základní modul MIX2, například RMG 8 S KNX, a potřebujete další výstupy
• k základnímu modulu je zatím připojený nejvýše jeden další rozšiřovací modul
• spínáte světla, zářivky nebo jiné spotřebiče bez potřeby ovládat žaluzie
• spínáte LED svítidla nebo klasické a halogenové žárovky
• potřebujete bezpotenciálové kontakty, které mohou spínat různé fáze
• chcete ruční ovládání každého kanálu přímo na přístroji

Ne, zvolte jiný model, pokud:

• základní modul ještě nemáte, pak zvolte základní modul RMG 8 S KNX
• chcete na rozšiřovacím modulu ovládat i žaluzie, pak zvolte RME 8 T KNX
• spínáte kapacitní zátěže a velké skupiny LED svítidel s vysokým zapínacím proudem, nebo chcete měřit proud v každém kanálu, pak zvolte rozšiřovací modul RME 4 I KNX
• stačí vám rozšíření o čtyři okruhy, pak zvolte RME 4 U KNX

Hlavní vlastnosti

• rozšiřovací modul řady MIX2 s 8 reléovými spínacími kanály
• 16 A při cos φ 1, odporová zátěž 3680 W na kanál
• zapínací proud do 800 A po dobu 200 µs
• KNX Data Secure ve spojení se základním modulem s Data Secure
• LED stavu a ruční ovládání u každého kanálu, i bez napětí sběrnice
• šířka 4 moduly, krytí IP 20

Co produkt umí

Kanály spínají zapnutím a vypnutím, umějí zpožděné zapnutí a vypnutí, impulzní funkci a schodišťové osvětlení, které po nastavené době zhasne a předtím varuje. U každého kanálu zvolíte, zda se relé chová jako spínací, nebo rozpínací kontakt.

Logické funkce blokování, uvolnění, A a NEBO doplní spínání o další podmínky. Kanály se mohou účastnit centrálních povelů trvale zapnuto, trvale vypnuto a centrální spínání a také ukládání a vyvolávání scén.

Ovládání a komunikace

Rozšiřovací modul pracuje se základním modulem řady MIX2 a nastavuje se v ETS. Databázi pro ETS najdete na www.theben.de. Zabezpečená komunikace KNX Data Secure funguje ve spojení se základním modulem, který ji podporuje.

U každého kanálu ukazuje LED stav sepnutí. Kanálovými tlačítky výstupy zapnete a vypnete i bez napětí sběrnice, ruční ovládání ale musí být povolené v ETS.

Instalace a použití

RME 8 S se montuje na DIN lištu podle EN 60715 do rozvaděče vedle základního modulu, a to jen v uzavřených suchých prostorách. Výstupy se připojují šroubovými svorkami pro plné vodiče 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm². Kanály mohou spínat různé fáze. Okolní teplota smí být minus 5 až plus 45 °C.

Kde najde využití

• rozšíření stávající instalace MIX2 o další světelné okruhy
• kancelářské budovy, kde jedna sestava spíná světla ve více místnostech
• veřejné budovy a hotely s centrálními povely a scénami
• chodby a schodiště s funkcí schodišťového osvětlení

Důležité před nákupem

• Jde o rozšiřovací modul. Potřebujete k němu základní modul řady MIX2 a na jeden základní modul připojíte nejvýše dva rozšiřovací moduly MIX nebo MIX2.
• Plný jmenovitý proud platí jen pro odporovou zátěž. Při induktivní zátěži s cos φ 0,6 zvládne kontakt 3 A, s tím počítejte u motorů a transformátorů.
• LED zdroje do 2 W smí mít na kanál nejvýše 55 W, silnější LED zdroje 600 W.
• Paralelně kompenzované zářivky s klasickým předřadníkem do 1300 W a 140 µF, nekompenzované do 2000 VA, s elektronickým předřadníkem do 1200 W a kompaktní zářivky do 300 W. Žárovky a halogenové žárovky do 2000 W.
• Technické údaje výrobce platí pro přístroje od sériového čísla 1318XXXXX.
• Bezpečné malé napětí SELV smíte spínat jen tehdy, když SELV spínají všechny kanály modulu.
• Minimální zátěž kontaktu je 12 V a 100 mA.
• Krytí je IP 20 a třída ochrany II, modul patří jen do uzavřeného suchého rozvaděče.

Časté dotazy

Funguje RME 8 S samostatně?
Ne. Je to rozšiřovací modul řady MIX2 a bez základního modulu nepracuje. Pro instalaci bez základního modulu zvolte RMG 8 S KNX.

Ke kterým základním modulům ho připojím?
K základním modulům řady MIX2, například RMG 8 S KNX, RMG 8 T KNX, RMG 4 U KNX nebo RMG 4 I KNX.

Kolik okruhů získám se dvěma moduly?
Se základním modulem RMG 8 S KNX a dvěma moduly RME 8 S KNX až 24 okruhů.

Ovládnu výstupy i při výpadku sběrnice?
Ano, kanálovými tlačítky na přístroji, pokud je ruční ovládání povolené v ETS.

Mohu spínat různé fáze?
Ano, kontakty jsou bezpotenciálové a spínání různých fází je možné.

Lze kanál nastavit jako rozpínací kontakt?
Ano, u každého kanálu zvolíte chování spínacího, nebo rozpínacího kontaktu.

RME 8 S KNX nebo RME 8 T KNX?

RME 8 S KNX zvolte, pokud budete jen spínat. RME 8 T KNX zvolte, pokud chcete na rozšiřovacím modulu ovládat i žaluzie.
